m基于FPGA的16QAM软解调verilog实现,含testbench

1.算法仿真效果



本系统进行了两个平台的开发，分别是：



Vivado2019.2



Quartusii18.0+ModelSim-Altera 6.6d  Starter Edition

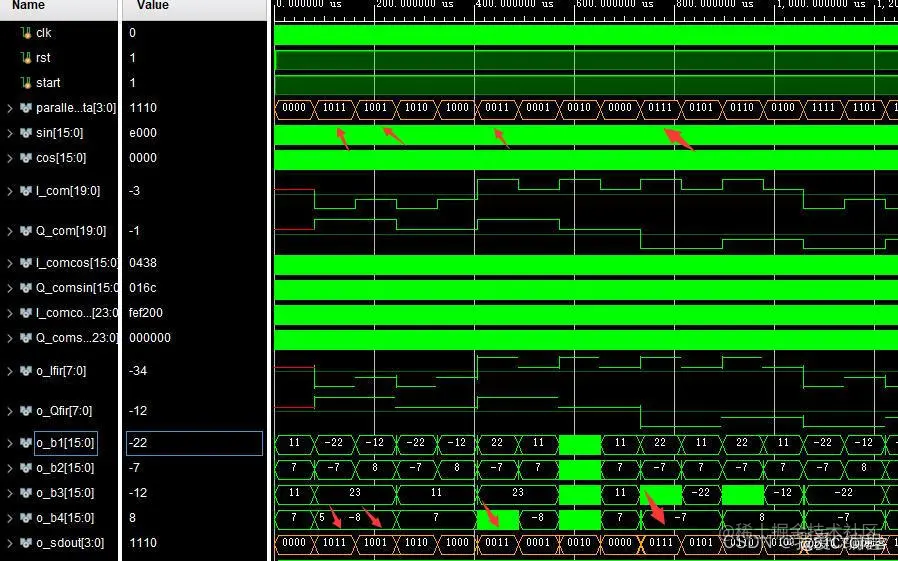

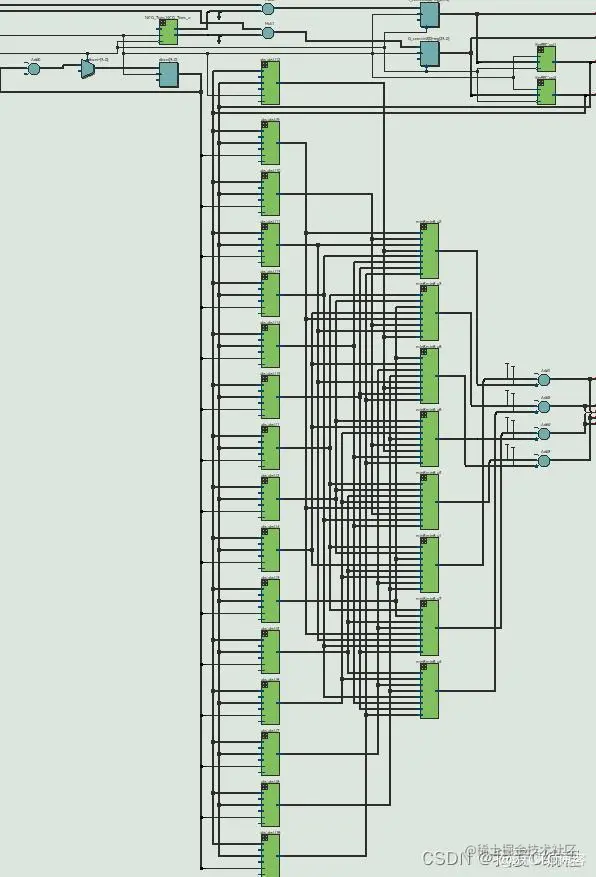

其中Vivado2019.2仿真结果如下：

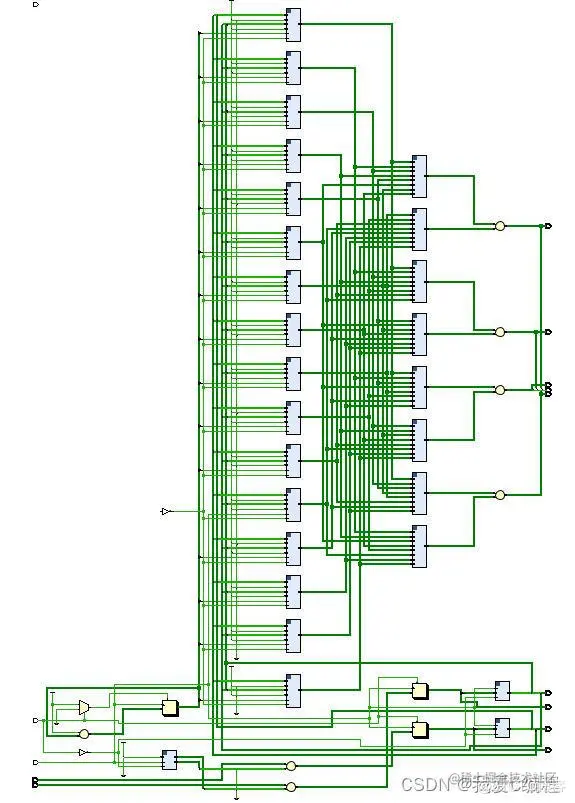

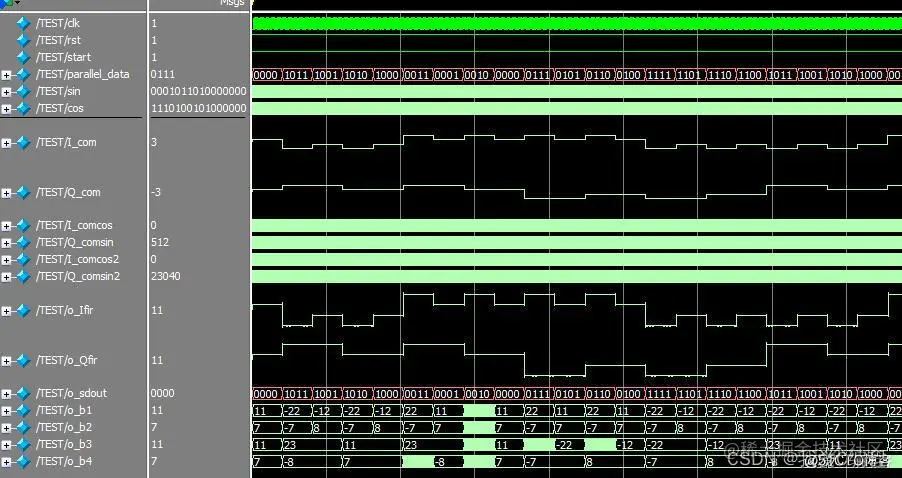

 Quartusii18.0+ModelSim-Altera 6.6d  Starter Edition的测试结果如下：



2.算法涉及理论知识概要

        16QAM软解调是一种常用的数字调制解调技术，用于将接收到的16QAM调制的信号转换为原始数据。该技术结合了16种相位和振幅的调制方式，通过软判决算法对接收信号进行解调，16QAM软解调的系统原理是将接收到的16QAM调制信号转换为软判决结果，从而恢复原始数据。软解调是一种非硬判决的解调方法，它利用接收信号的采样值和相位信息来判断信号所处的调制状态，并对其进行解调。在16QAM软解调中，接收信号经过采样后，通过比较采样值和16个调制点的距离，选择最近的调制点作为解调结果。



       16QAM调制将每四个比特映射到一个复数点上，共有16种相位和振幅的调制方式。每个复数点对应一个调制符号，通过软解调，我们可以确定接收到的信号所对应的调制符号，进而推导出原始数据。



       设接收信号的采样值为$r$，我们需要通过比较$r$与16个调制点的距离，选择最近的调制点。



解调过程

以下是16QAM软解调的具体步骤：



步骤1：接收信号采样



接收信号经过抽样过程，得到采样值$r$。



步骤2：计算距离



计算采样值$r$与每个调制点的距离$d_i$，其中$i=1,2,...,16$。距离可以使用欧氏距离或其他度量方法进行计算。



步骤3：选择最近的调制点



选择与采样值$r$距离最近的调制点，记为$d_{\min}$，并记录其索引$i_{\min}$。



步骤4：软判决



根据索引$i_{\min}$，确定接收信号对应的调制符号。根据调制符号，可以推导出原始数据。



数学公式示例

以下是16QAM软解调的数学公式示例：

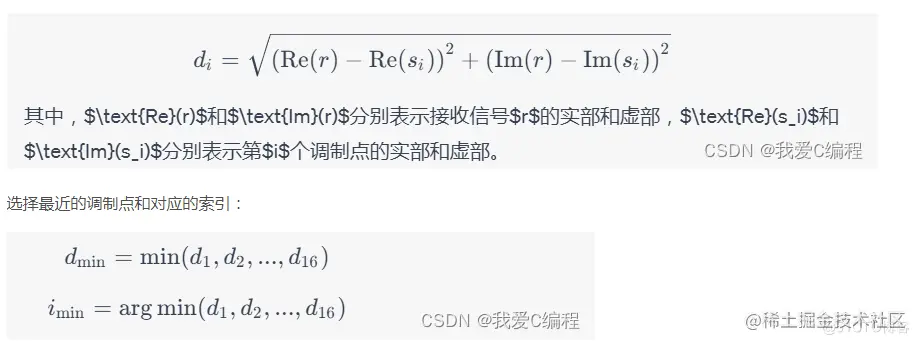

对于接收信号的采样值$r$，与每个调制点的距离$d_i$可以计算为：





根据索引$i_{\min}$可以确定接收信号对应的调制符号，并进一步推导出原始数据。



     实现16QAM软解调的难点在于选择合适的距离度量方法和判决阈值，以及在存在噪声的情况下进行准确的判决。此外，还需要解决调制点的映射问题，确保软解调能够准确还原原始数据。



       总结而言，16QAM软解调是一种通过比较采样值与调制点的距离，选择最近的调制点来解调接收信号的方法。通过软解调，可以恢复原始数据并实现高效的数据传输。



3.Verilog核心程序 ``timescale 1ns / 1ns

module TEST;



reg clk;



reg rst;

reg start;



    wire  [3:0] parallel_data;

    wire [15:0]sin;

    wire [15:0]cos;

wire signed[19:0]  I_com;

wire signed[19:0]  Q_com;

    wire signed[15:0]I_comcos;

    wire signed[15:0]Q_comsin;





// DUT

tops_16QAM_mod  top(

   .clk(clk),

   .rst(rst),

   .start(start),

   .parallel_data(parallel_data),

   .sin(sin),

   .cos(cos),

   .I_com(I_com),

   .Q_com(Q_com),

   .I_comcos(I_comcos),

   .Q_comsin(Q_comsin)

   );





wire signed[23:0]I_comcos2;

wire signed[23:0]Q_comsin2;

wire signed[7:0]o_Ifir;

wire signed[7:0]o_Qfir;

wire signed[15:0]o_b1;

wire signed[15:0]o_b2;

wire signed[15:0]o_b3;

wire signed[15:0]o_b4;

wire signed[3:0]o_sdout;

tops_16QAM_demod  top2(

   .clk(clk),



   .rst(rst),

   .start(start),

   .I_comcos(I_comcos),

   .Q_comsin(Q_comsin),

   .I_comcos2(I_comcos2),

   .Q_comsin2(Q_comsin2),

   .o_Ifir(o_Ifir),

   .o_Qfir(o_Qfir),

   .o_b1(o_b1),

   .o_b2(o_b2),

   .o_b3(o_b3),

   .o_b4(o_b4),

   .o_sdout(o_sdout)

   );





initial begin

clk = 0;

rst = 0;

start = 1;

#10;

rst = 1;

end

always #5

clk <= ~clk;

integer fout1;

integer fout2;

initial begin

 fout1 = $fopen("II.txt","w");

 fout2 = $fopen("QQ.txt","w");

end



always @ (posedge clk)

 begin

     if(rst==1)

     begin

     $fwrite(fout1,"%d\n",I_com);

 $fwrite(fout2,"%d\n",Q_com);

 end

end



endmodule`
