产品品牌：永嘉微电/VINKA 产品型号：VK1650 封装形式：SOP16 产品年份：新年份

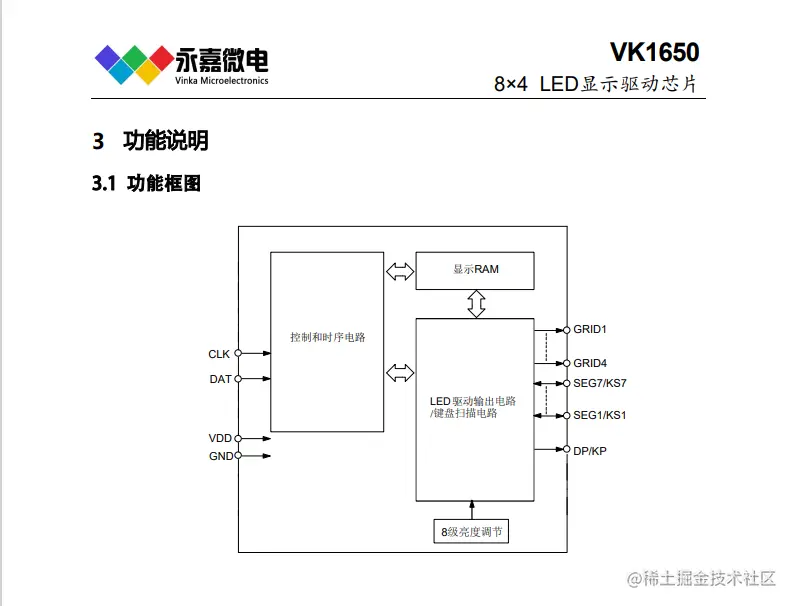

产品简介：VK1650是一种带键盘扫描电路接口的 LED 驱动控制专用芯片，内部集成有数据锁存 器、LED 驱动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴极，可支持 8SEGx4GRID的点阵LED显示。最大支持7x4按键。本芯片性能稳定质量可靠，抗干扰能力 强，适用于24小时长期连续工作的应用场合。采用SOP16、DIP16的封装形式。Z20+136
特点
• 工作电压 3.0-5.5V
• 内置 RC振荡器
• 8个SEG脚，4个GRID脚
• SEG脚只能接LED阳极，GRID脚只能接LED阴极
• 7x4矩阵按键（按键显示复用需硬件电路配合）
• 2线串行接口 • 8级整体亮度可调
• 内置显示RAM为8x4位
• 内置上电复位电路

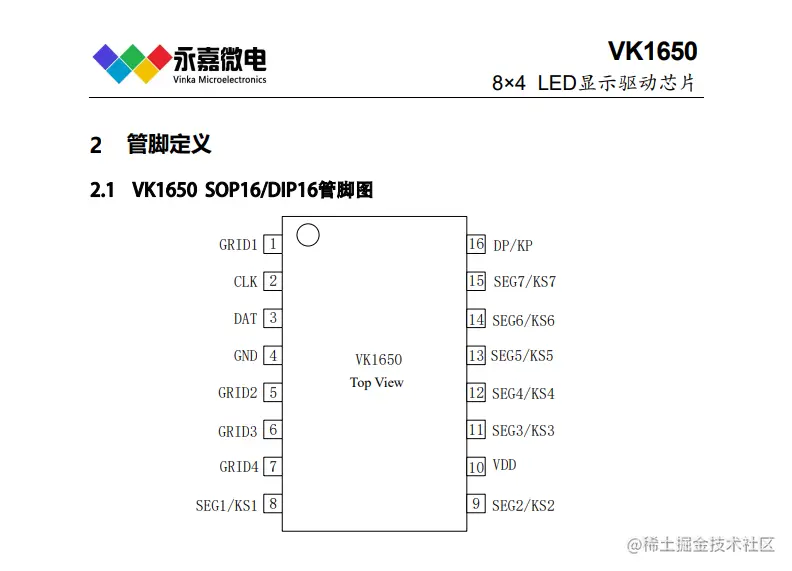

• 封装 SOP16(150mil)(9.90m × 3.90mm PP=1.27mm)
DIP16 (19.10mm x 6.35mm PP=2.57mm)
★注：具体参数请以最新PDF为准，型号众多未能一一介绍，欢迎索取PDF/样品。
LCD/LED控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B2.4V～5.2V 6seg4com63 6*2 偏置电压1/2 1/3 S0P16 省电模式
VK1056B2.4V～5.2V 14seg4com 14314*2 偏置电压1/2 1/3 SOP24 省电模式
VK1056C2.4V～5.2V 14seg4com 14314*2 偏置电压1/2 1/3 SSOP24 省电模式
VK1072B2.4V～5.2V 18seg4com 18318*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072C2.4V～5.2V 18seg4com 18318*2 偏置电压1/2 1/3 SOP28 省电模式
VK1072D2.4V～5.2V 18seg4com 18318*2 偏置电压1/2 1/3 SSOP28 省电模式
VK1088B2.4V～5.2V 22seg4com 223 222 偏置电压1/2 1/3 QFN32（44 超小体积）
VK0192M 2.4V～5.2V 24seg*8com 偏置电压1/4 LQFP44 省电模式
VK0256 2.4V～5.2V 32seg*8com 偏置电压1/4 QFP64 省电模式
VK0256B2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP64 省电模式
VK0256C2.4V～5.2V 32seg*8com 偏置电压1/4 LQFP52 省电模式
VK0384 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP64 省电模式
VK1621 2.4V～5.2V 32seg4com 323 32*2 偏置电压1/2 1/3 LQFP44(QFP44正方
形)/LQFP48/SSOP48/SDIP28；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1622 2.4V～5.2V 32seg*8com 偏置电压1/4
LQFP44/LQFP48/LQFP52/LQFP64/QFP64；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1623 2.4V～5.2V 48seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1625 2.4V～5.2V 64seg*8com 偏置电压1/4 LQFP100/QFP100；DICE/DIE
裸片(绑定COB)；COG(绑定玻璃) 省电模式
VK1626 2.4V～5.2V 48seg*16com 偏置电压1/5 LQFP100/QFP100；DICE/DIE裸片(绑定COB)；COG(绑定玻璃) 省电模式
(永嘉微电/VINKA原厂-FAE技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)
——————————————————————————————————————————————————
