m基于OFDM+QPSK和LDPC编译码通信链路matlab性能仿真,包括Costas载波同步和gardner定时同步

146 阅读4分钟

1.算法仿真效果

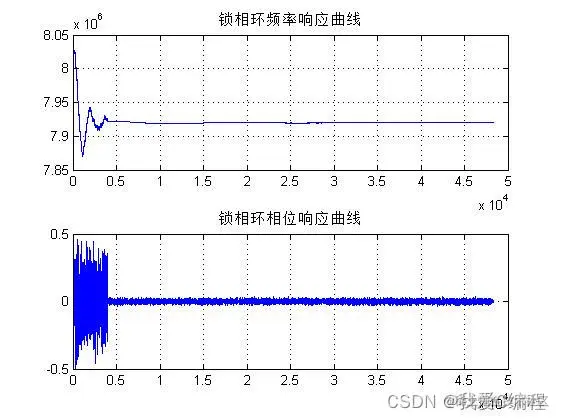

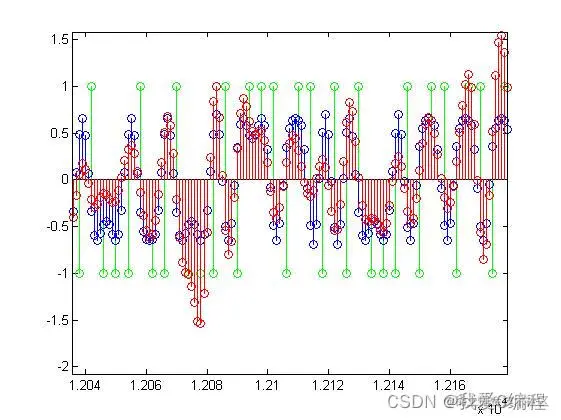

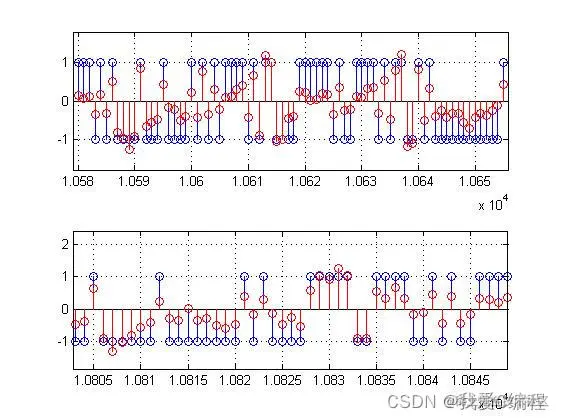

matlab2013b仿真结果如下:











2.算法涉及理论知识概要

        基于OFDM+QPSK和LDPC编码的通信链路是一种常用的数字通信系统,用于实现高速、可靠的数据传输。该系统结合了正交频分复用(OFDM)、四相移键控(QPSK)调制和低密度奇偶校验(LDPC)编码与解码技术。此外,系统中还包括Costas环载波同步和Gardner环定时同步模块,用于实现信号的载波频率和定时偏移的同步。



       基于OFDM+QPSK和LDPC编码的通信链路通过将数据分成多个子载波,在频域上并行传输,提高了系统的抗多径衰落和频偏的能力。QPSK调制将每两个比特映射到一个复数点上,实现了四种相位的调制。LDPC编码是一种高效的纠错编码技术,可以提高系统的可靠性。



       基于OFDM+QPSK和LDPC编码的通信链路是一种常用的数字通信系统,用于实现高速、可靠的数据传输。该系统结合了正交频分复用(OFDM)、四相移键控(QPSK)调制和低密度奇偶校验(LDPC)编码与解码技术。此外,系统中还包括Costas环载波同步和Gardner环定时同步模块,用于实现信号的载波频率和定时偏移的同步。



系统原理

         基于OFDM+QPSK和LDPC编码的通信链路通过将数据分成多个子载波,在频域上并行传输,提高了系统的抗多径衰落和频偏的能力。QPSK调制将每两个比特映射到一个复数点上,实现了四种相位的调制。LDPC编码是一种高效的纠错编码技术,可以提高系统的可靠性。



OFDM+QPSK调制

        OFDM技术将整个频谱分成多个子载波,每个子载波之间正交传输。OFDM调制可以通过快速傅里叶变换(FFT)将时域信号转换为频域信号。QPSK调制将每两个比特映射到一个复数点上,实现了四种相位的调制。OFDM+QPSK调制将QPSK调制应用于每个子载波上的信号,实现了高效的频谱利用和抗干扰能力。



ac3d43b16c7fe060cab9a8b21e26e8ee_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png



 LDPC编码和解码

        LDPC编码是一种误码控制编码技术,通过稀疏校验矩阵构建编码器和解码器。编码器将输入数据和校验矩阵进行矩阵运算,生成编码后的数据。解码器使用迭代解码算法,通过消息传递的方式对接收到的编码数据进行解码。LDPC编码可以提供较高的纠错能力和编码效率。



输入数据与校验矩阵的运算:

ea1ec2a973a2a00bd4b530ec236d463d_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png

 Costas环载波同步

        Costas环载波同步模块用于估计接收信号的载波频率偏移,并进行补偿。载波频率偏移会导致接收信号的相位发生变化,因此需要通过同步来保证正确的信号接收和解调。Costas环载波同步通过估计接收信号的相位差来计算载波频率偏移,然后通过反馈控制来调整本地振荡器的频率,使其与接收信号的载波频率保持同步。



59a4c593e9af9e19a7da62fc2dc136b2_watermark,size_14,text_QDUxQ1RP5Y2a5a6i,color_FFFFFF,t_100,g_se,x_10,y_10,shadow_20,type_ZmFuZ3poZW5naGVpdGk=.png



       实现该通信链路的难点在于系统各个环节的设计和优化。需要设计合适的OFDM子载波数量、保护间隔和LDPC编码参数,以及合适的Costas环和Gardner环的参数。同时,需要解决载波同步和定时同步的反馈控制问题,确保接收信号的准确解调。此外,LDPC编码的迭代解码算法和调试也是实现过程中的挑战。基于OFDM+QPSK和LDPC编码的通信链路涉及OFDM调制、QPSK调制、LDPC编码与解码以及载波同步和定时同步等环节。通过合适的参数选择和优化,可以实现高速、可靠的数据传输,并应用于各种通信系统中。



3.MATLAB核心程序 `rece        = fft(rece);

%载波同步环

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

%锁相环处理过程如下

Discriminator_Out = zeros(carlen * nsamp,1);

Freq_Control      = zeros(carlen * nsamp,1);

PLL_Phase_Part    = zeros(carlen * nsamp,1);   %锁相环频率

PLL_Freq_Part     = zeros(carlen * nsamp,1);   %锁相环相位

WC_frame          = zeros(1,carlen * nsamp);

NCO_Phase         = 0;

mul               = 2;



for i = 1 + mul:carlen - mul

.................................................................................

     end

end



figure(1);

subplot(211)

plot(WC_frame((1+mul)nsamp:end-mulnsamp));

grid on;

title('锁相环频率响应曲线');

subplot(212)

plot(PLL_Phase_Part((1+mul)nsamp:end-mulnsamp)*180/pi);

title('锁相环相位响应曲线');

grid on;



num1 = symerr(sign(I_D(comps1:compf1)) , sign(dataoutI(comps1:compf1)));

num2 = symerr(sign(I_D(comps1:compf1)) , -sign(dataoutI(comps1:compf1)));

num3 = symerr(sign(I_D(comps1:compf1)) , sign(dataoutQ(comps1:compf1)));

num4 = symerr(sign(I_D(comps1:compf1)) , -sign(dataoutQ(comps1:compf1)));

numI = [num1,num2,num3,num4];

num = min(numI);



if num1 == num

    dataout_I = dataoutI;

elseif num2 == num

    dataout_I = -dataoutI;

elseif  num3 == num

    dataout_I = dataoutQ;

else

    dataout_I = -dataoutQ;

end

num1 = symerr(sign(Q_D(comps2:compf2)) , sign(dataoutQ(comps2:compf2)));

num2 = symerr(sign(Q_D(comps2:compf2)) , -sign(dataoutQ(comps2:compf2)));

num3 = symerr(sign(Q_D(comps2:compf2)) , sign(dataoutI(comps2:compf2)));

num4 = symerr(sign(Q_D(comps2:compf2)) , -sign(dataoutI(comps2:compf2)));

numQ = [num1,num2,num3,num4];

num = min(numQ);



if num1 == num

    dataout_Q = dataoutQ;

elseif num2 == num

    dataout_Q = -dataoutQ;

elseif  num3 == num

    dataout_Q = dataoutI;

else

    dataout_Q = -dataoutI;

end`
