浏览器内核及工作原理

IanLew
672 阅读9分钟


一般浏览器由浏览器引擎（Browser Engine）、JavaScript解释器（JavaScript Interpreter）、用户界面（User Interface）、网络化（Networking）、UI后端（UI backend）、数据存储（Data Storage）等组件组成。

浏览器内核

主流浏览器主要有Google Chrome、Microsoft Edge、Apple Safari、Mozilla Firefox、Opera等。IE逐渐退出历史舞台，但目前国内主流浏览器都是双内核浏览器，仍保留着它的神话。

浏览器内核（Rendering Engine），是指浏览器最核心的部分，负责对网页语法的解释（如标准通用标记语言下的一个应用HTML、JavaScript）并渲染（显示）网页。

通常所谓的浏览器内核也就是浏览器所采用的渲染引擎。

浏览器引擎（browser engine），也称为排版引擎（layout engine）、页面渲染引擎（rendering engine）或样版引擎，它是一种软件组件，负责获取标记式内容（如HTML、XML及图像文件等等）、整理信息（如CSS及XSL等），并将排版后的内容输出至显示器或打印机。

常见的浏览器的内核：

  • Webkit：KDE的KHTML及KJS函式库的一个分支，被使用在Safari、Google Chrome、Opera。（Chrome仅仅使用WebCore，而JavaScript引擎及多任务系统则自行开发。）
  • Blink：开源引擎WebKit中WebCore组件的一个分支，在Chrome（28及往后版本）、Opera（15及往后版本）、Edge（79及往后版本）等基于Chromium的浏览器中使用。
  • Gecko：由网景通信公司开发，现在则由Mozilla基金会维护，使用于Netscape 6、Firefox（Servo引擎处于发展阶段）。
  • Trident：Internet Explorer的排版引擎，在Edge浏览器中被其分支EdgeHTML所取代。（微软还有另一个Tasman引擎。）
  • Presto：由Opera Software开发的网页浏览器排版引擎，取代了旧版Opera 4至6版本使用的Elektra排版引擎，由Opera 7.0至12.18版本所使用。

JavaScript引擎

JavaScript引擎是一个专门处理JavaScript脚本的虚拟机，一般会附带在网页浏览器之中。

主流浏览器的JavaScript引擎：

  • SquirrelFish：重写JavaScriptCore，由字节码解释器演变成Nitro，可将JavaScript编译为机器语言而不再需要解释器，加速JavaScript的执行。
  • V8：由Google开发的开源JavaScript引擎，用于Google Chrome及Chromium中，项目以V8发动机其命名。
  • SpiderMonkey：第一个JavaScript引擎，由布兰登·艾克在网景公司开发，用于Netscape Navigator网页浏览器中，目前为Firefox所使用。
  • Chakra：由微软为其Internet Explorer 9和Internet Explorer 10和Internet Explorer 11和等网页浏览器开发的JScript引擎。
  • Carakan：Opera推出的JavaScript引擎，拥有基于寄存器的字节码，机器语言生成，自动对象分类及整体性能改进。

浏览器工作原理

从输入URL到浏览器显示页面的过程中都发生了什么？

解析URL

URL是因特网上标准的资源的地址（Address），包括以下元素：

  1. 传送协议
  2. 层级URL标记符号（为“//”，固定不变）
  3. 访问资源需要的凭证信息（可省略）
  4. 服务器（通常为域名，有时为IP地址）
  5. 端口号（以数字方式表示，若为默认值可省略）
  6. 路径（以“/”字符区别路径中的每一个目录名称）
  7. 查询（GET模式的窗体参数，以“?”字符为起点，每个参数以“&”隔开，再以“=”分开参数名称与资料，通常以UTF-8的URL编码，避开字符冲突的问题）
  8. 片段（以“#”字符为起点）

标准格式如下：

[协议类型]://[服务器地址]:[端口号]/[资源层级UNIX文件路径][文件名]?[查询]#[片段ID]

完整格式如下：

[协议类型]://[访问资源需要的凭证信息]@[服务器地址]:[端口号]/[资源层级UNIX文件路径][文件名]?[查询]#[片段ID]

DNS解析

DNS是互联网的一项服务，作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。浏览器根据URL解析结果，进行DNS解析，获得IP地址：

  1. 从浏览器缓存中查询
  2. 从操作系统缓存中查询
  3. 从路由器中查询DNS缓存
  4. 从ISP中查询DNS缓存
  5. 域名服务器迭代查询，根据返回的地址逐级向上查询

TCP连接

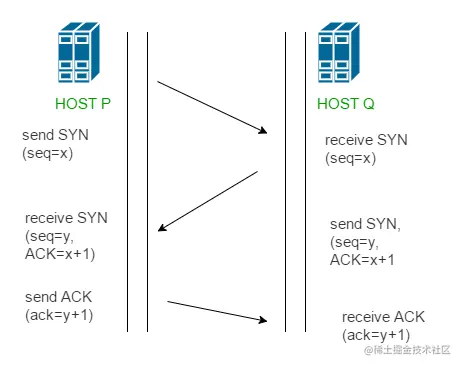

获得目标服务器IP地址后，浏览器会和服务器建立TCP连接。建立TCP连接的过程包括“三次握手”：

  1. 客户端向服务器发送一个SYN报文段，报文段的首部中的标志位SYN置为1，另外还会指明自己的初始化序号seq=x，此时客户端处于SYN_SENT状态。
  2. 服务器收到SYN的报文段后，会以自己的SYN-ACK报文进行应答。该应答报文的首部有三个重要信息：首先SYN被置为1；其次，确认号字段ack=x+1；最后服务器选择自己的初始序号seq=y。该报文段表明：“我收到了你发起建立连接的请求，该请求报文的初始序号是x（确认号ack=x+1就表明了我收到了初始序号seq=x的报文），我同意建立该连接，我的初始序号是y。”此时服务器处于SYN_RCVD状态。
  3. 客户端收到SYN-ACK报文后，会发送一个ACK报文段，该报文段中序号seq=x+1，确认号ack=y+1，表明我已经收到了你的确认。此时客户端处于ESTABLISHED状态。

服务器收到 ACK 报文之后，也处于 ESTABLISHED 状态，此时，双方建立起了连接。

发送HTTP请求

建立TCP连接后，浏览器会向服务器发送HTTP请求。HTTP（Hyper Text Transfer Protocol）是一种应用层协议，它定义了客户端和服务器之间的通信格式。

HTTP请求包括：请求方法、URL路径、HTTP版本号、请求头部信息和请求正文。其中，请求方法常见的有GET、POST等。

服务器处理请求并返回响应

收到HTTP请求后，服务器会根据请求内容进行相应的处理，并生成HTTP响应。HTTP响应也包含HTTP版本号、状态码、响应头部信息和响应正文。HTTP状态码有很多种，常见的有：

  • 200 OK：表示请求成功。
  • 301 Moved Permanently：表示请求的资源已经永久移动到新位置。
  • 404 Not Found：表示请求的资源不存在。
  • 500 Internal Server Error：表示服务器内部错误。

浏览器解析渲染

浏览器一边加载HTML文档，一边开始解析。

  1. 当解析到<script>就会暂停，渲染引擎将控制权交给JavaScript引擎。如果引用了外部脚本就下载，否则就执行代码。JavaScript引擎执行完毕，控制权交还渲染引擎，恢复解析HTML。
    • 当发现带有defer属性的<script>，浏览器继续解析HTML，同时并行下载<script>加载的资源。浏览器完成HTML解析，然后执行下载的脚本。
    • 当发现带有async属性的<script>，浏览器继续解析HTML，同时并行下载<script>加载的资源。脚本下载完成，浏览器暂停解析，开始执行下载的脚本。脚本执行完毕，浏览器继续解析。
    • 当解析和执行CSS也会阻塞：Firefox会等到脚本前面的所有样式表，都下载并解析完再执行脚本；Webkit发现脚本引用了样式就会暂停执，等到样式表下载并解析完再恢复执行。
  2. 当解析到图片、CSS、视频等其他资源，则调用资源加载器进行异步加载，不阻碍DOM树的构建。

浏览器渲染原理


  1. 解析代码：HTML代码解析为DOM，CSS代码解析为CSSOM。
    • 解析HTML
      • 将数据的原始字节（Bytes）转换为字符（Characters）。
      • 字符进一步解析为标记（Tokens）。
      • 标记化完成后，令牌将转换为节点（Nodes）。
      • 节点将加到数据结构（Object Model）。
    • 解析CSS
      • 当收到CSS原始字节时，也会启动HTML的类似过程。
  2. 合并渲染树（Render Tree）。
    • CSSOM在DOM构建完成之后，将解释的样式信息附加到DOM上。
    • DOM创建的同时也会创建渲染对象（RenderObject）。
    • 可感知的DOM和CSSOM合并成渲染树。
  3. 计算出渲染树的布局（Layout）。
    • 渲染树建立之后，布局运算会计算出样式布局信息。
    • 根据层叠上下文对渲染对象进行分层，并创建渲染层（RenderLayer）。
    • 如果开启硬件加速则会创建图形层（GraphicsLayer）。
    • 每个渲染层附带生成绘制命令的上下文信息。
  4. 绘制（Paint）渲染树到屏幕。
    • 渲染引擎将渲染层分块为小的区域进行光栅化。
    • 光栅化的位图经过计算生成指引信息，最终呈现至屏幕。

重绘与重排

渲染树转换为网页布局，称为“布局流”（flow）；布局显示到页面的这个过程，称为“绘制”（paint）。它们都具有阻塞效应，并且会耗费很多时间和计算资源。

当浏览器重新计算网页的某些部分的位置和几何形状时，例如在交互式网站上更新之后，会发生回流（reflow）；当浏览器重绘网页以显示UI更改导致的视觉更新时（例如在交互式站点上更新后），就会发生重绘（repaint）。

重排和重绘并不一定一起发生，重排必然导致重绘，重绘不一定需要重排。比如改变元素颜色，只会导致重绘，而不会导致重排；改变元素的布局，则会导致重绘和重排。

关闭TCP连接


四次挥手也就是客户端与服务器断开连接时，需要一共发送四个报文段来完成断开TCP连接。

  1. 客户端发送一个FIN报文段，报文段中指定序号seq=u。此时客户端处于FIN_WAIT_1状态。
  2. 服务器收到FIN报文后，立即发送一个ACK报文段，确认号为ack=u+1，序号设为seq=v。表明已经收到了客户端的报文。此时服务器处于CLOSE_WAIT状态。在第二次挥手和第三次挥手之间的时间段内，由于只是半关闭的状态，数据还是可以从服务器传送到客户端的。
  3. 如果数据传送完毕，服务器也想断开连接，那么就发送一个FIN报文，并重新指定一个序号seq=w，确认号还是ack=u+1，表明可以断开连接。
  4. 客户端收到报文后，一样发出一个ACK报文段做出应答，上一次客户端发送的报文段序号为u，那么这次序号就是seq=u+1，确认号为ack=w+1。此时客户端处于TIME_WAIT状态，需要经过一段时间确保服务器收到自己的应答报文后，才会进入CLOSED状态。

服务器收到ACK报文后，就关闭连接，也处于CLOSED状态了。
