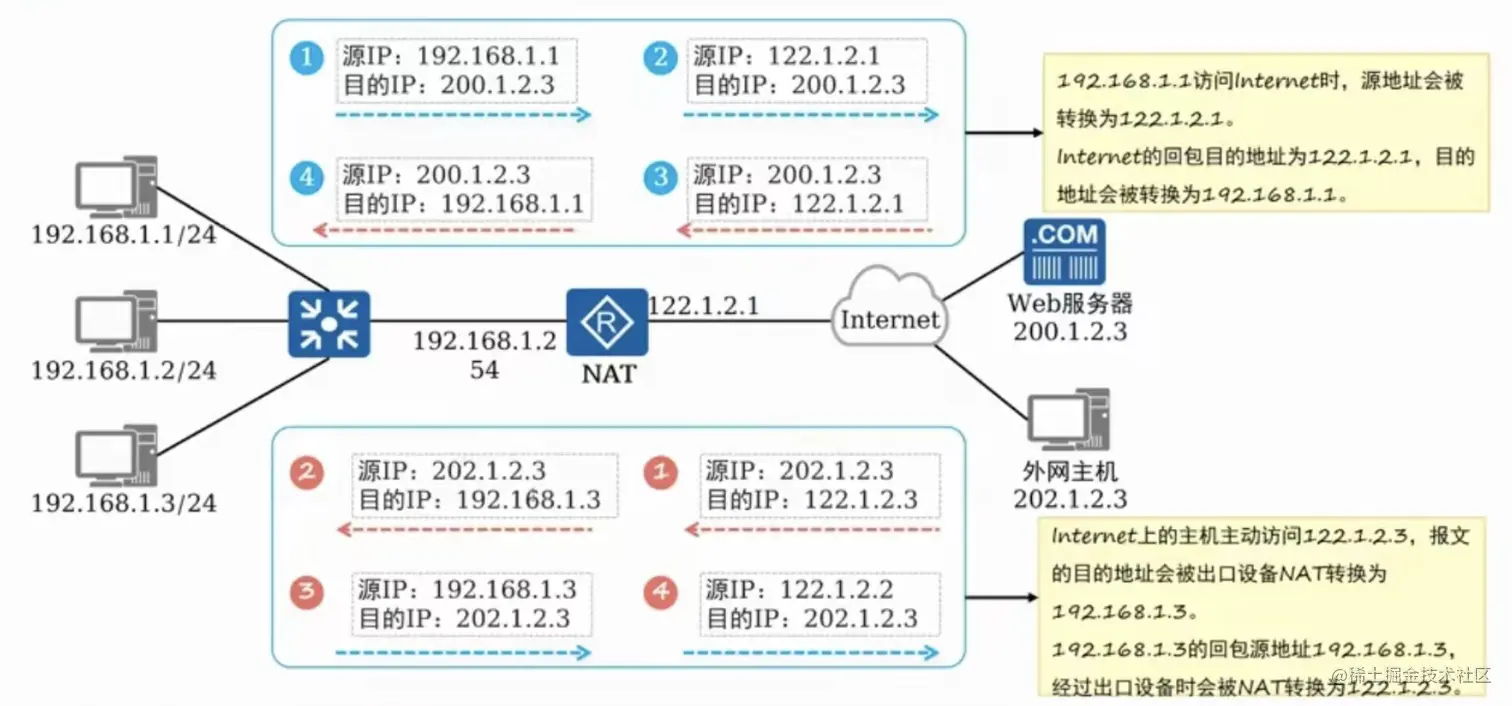

静态NAT原理

  • 每个私有地址都有一个与之对应并且固定的公有地址，私有地址与公有地址是一对一映射关系
  • 支持双向访问；私有地址经过出口设备NAT转换时，会被转换成对应的公有地址。同时，外部网络访问内部网络时，其报文中携带的公有地址（目的地址）也会被NAT设备转换成对应的私有地址

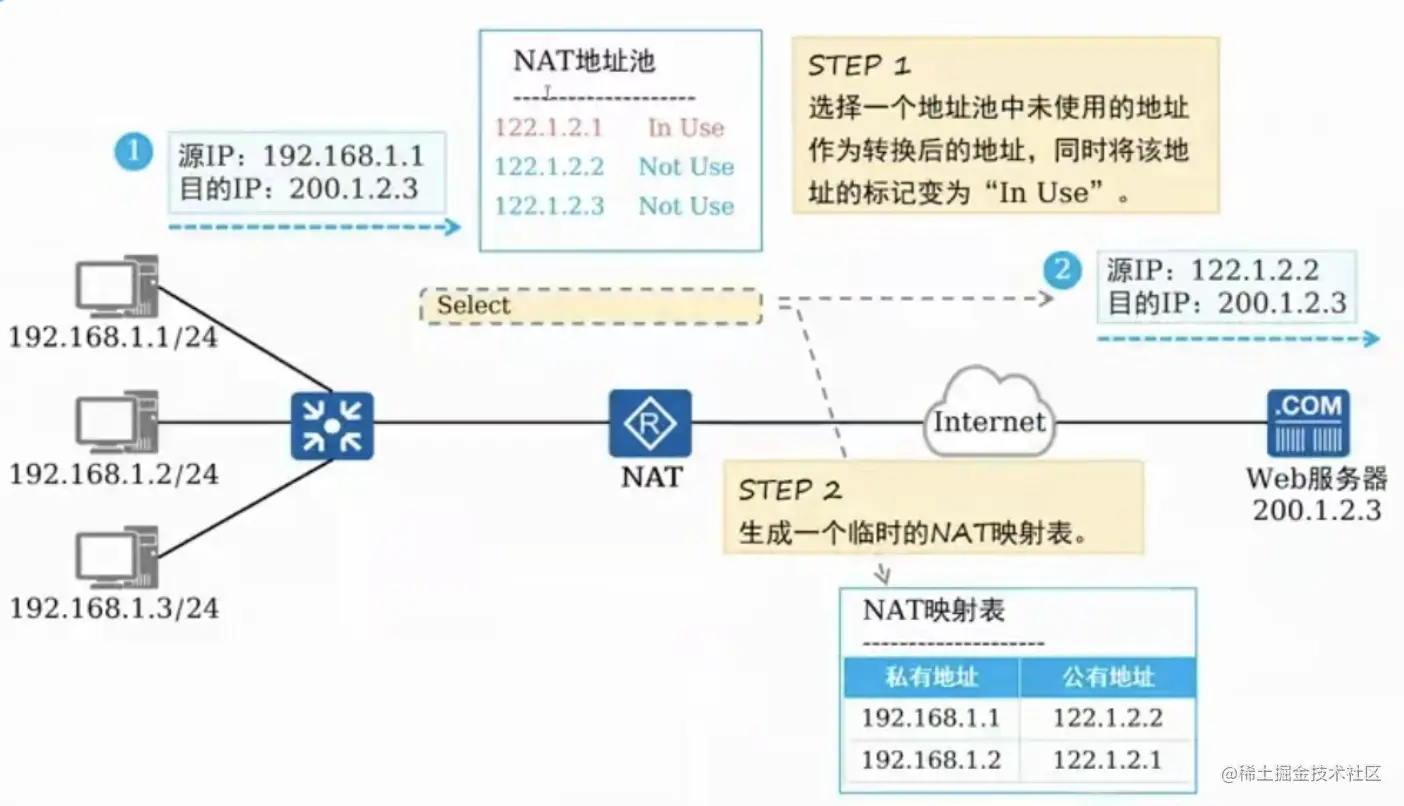

动态NAT原理

  • 为了避免地址浪费，动态NAT提出了地址池的概念：所有可用的公有地址组成地址池
  • 当内部主机访问外部网络时临时分配一个地址池中未使用的地址，并将该地址标记为“In Use”。当该主机不再访问外部网络时回收分配的地址，重新标记为“Not Use”

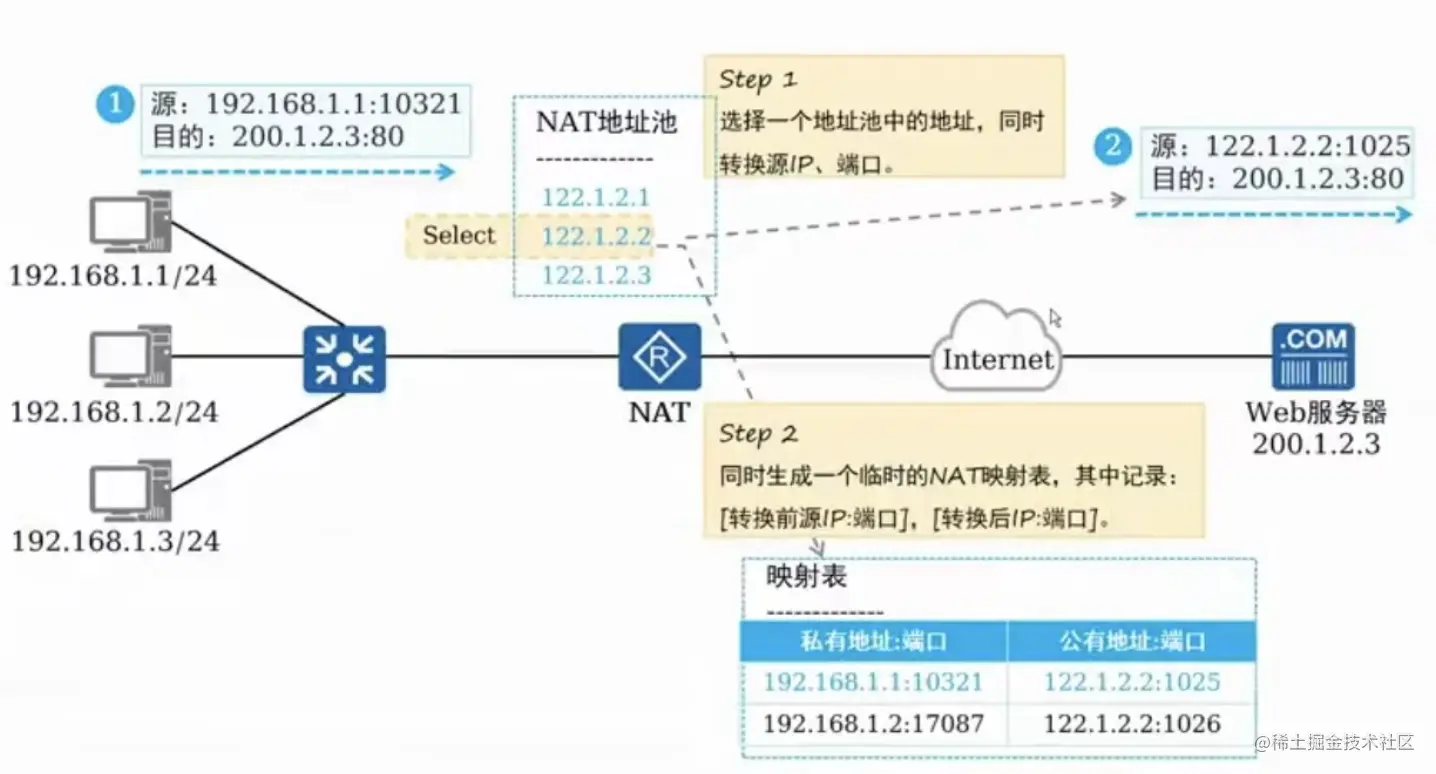

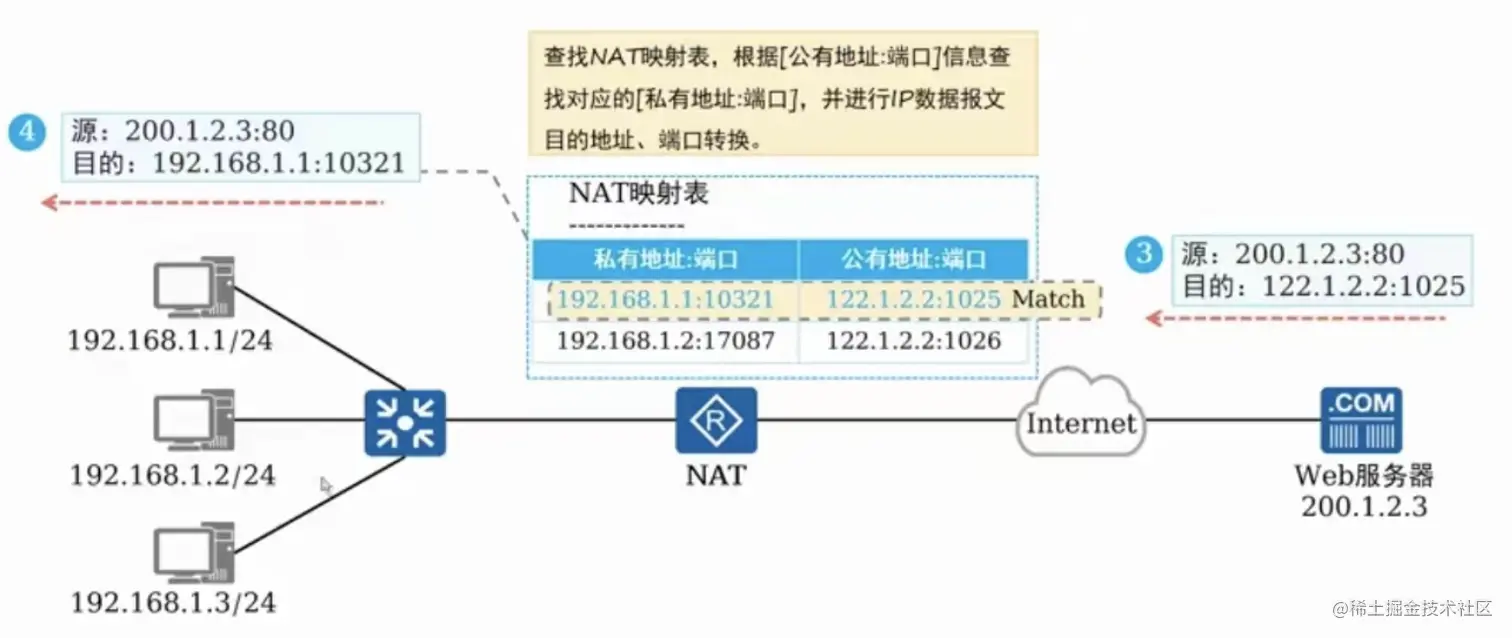

NAPT原理

  • 动态NAT不会转换端口号，公有地址和私有地址还是1:1的映射关系
  • 从地址池中选择地址进行地址转换时不仅转换IP地址，同时也会对端口号进行转换，从而实现公有地址与私有地址的1:n映射，可以有效提高公有地址利用率



Easy IP原理

  • 实现原理和NAPT相同，同时转换IP地址、传输层端口，区别在于Easy IP没有地址池概念，使用接口地址作为NAT转换的公有地址
  • 适用于不具备固定公网IP地址的场景，如通过DHCP、PPPoE拨号获取地址的私有网络出口，可以直接使用获取到的动态地址进行转换

NAT Server原理

  • [公有地址:端口]与[私有地址:端口]的一对一映射关系，将内网服务器映射到公网，当私有网络中的服务器需要对公网提供服务时使用
  • 外网主机主动访问[公有地址:端口]实现对内网服务器的访问

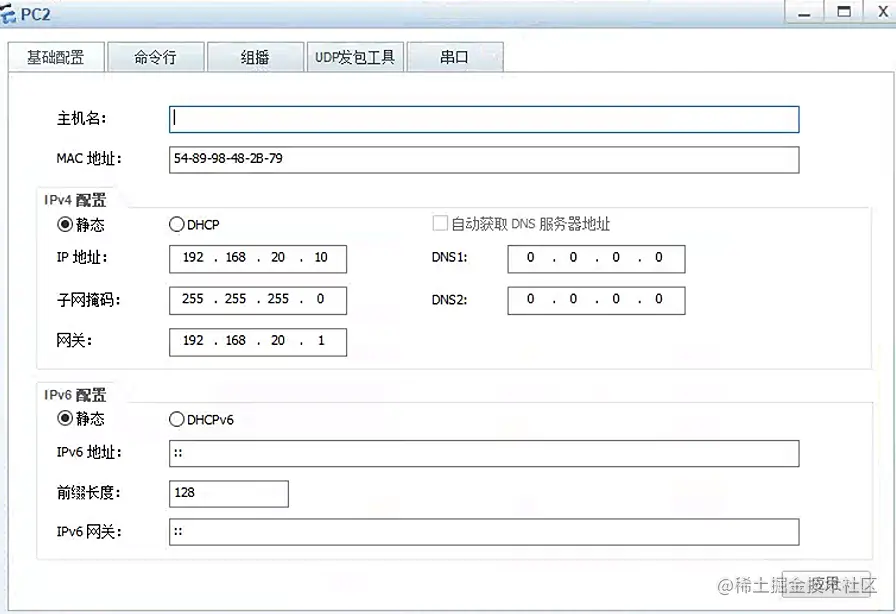

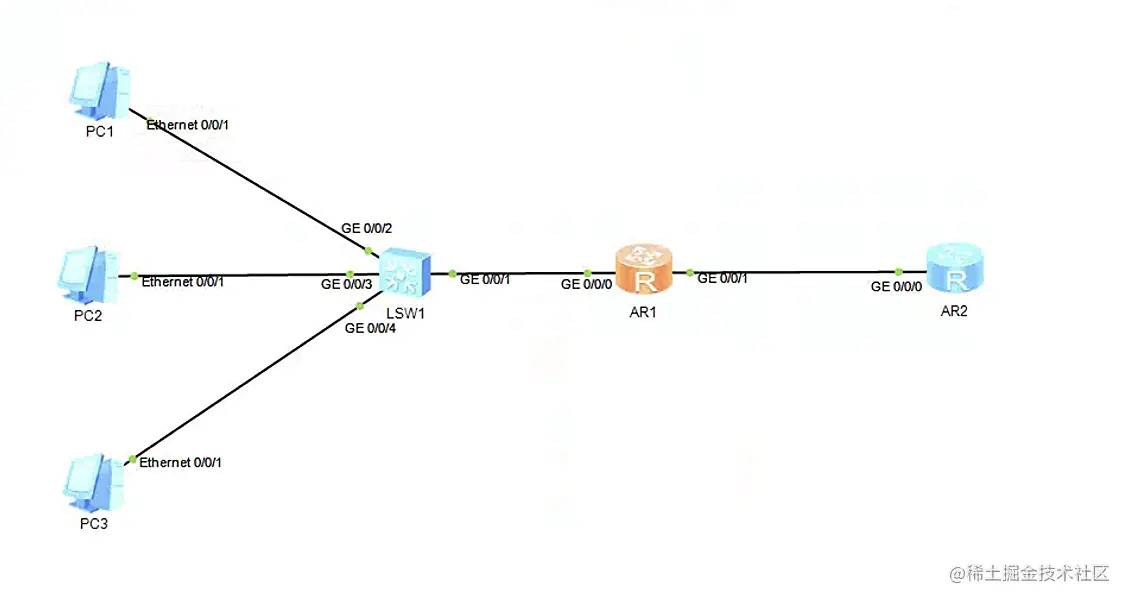

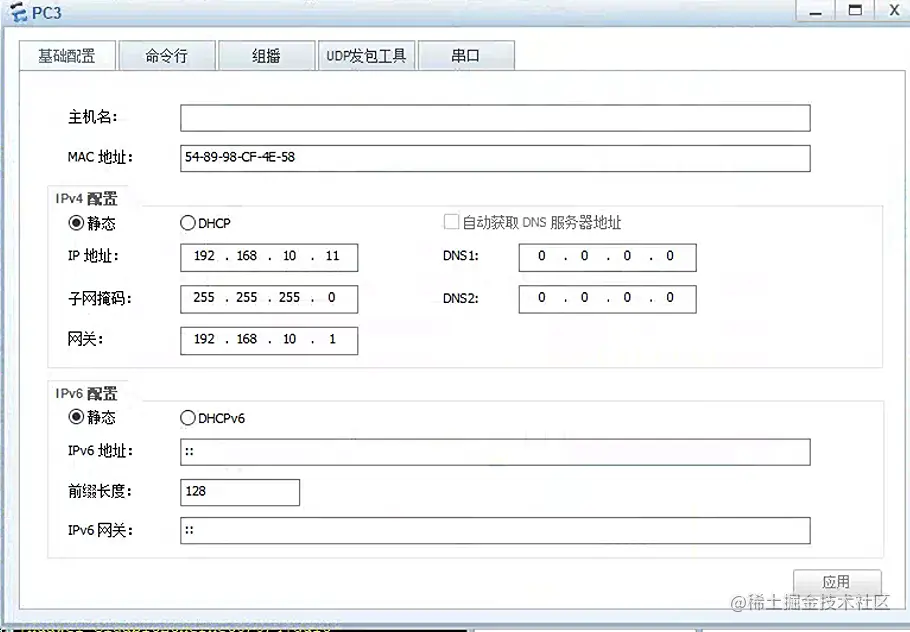

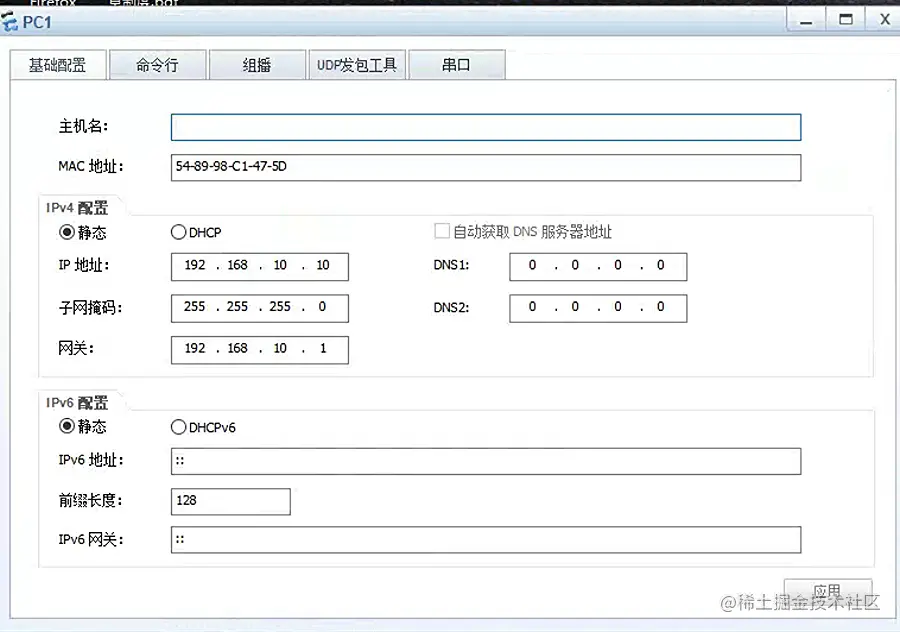

案例基本拓扑和配置：





LSW1的配置
#
interface Vlanif10
 ip address 192.168.10.1 255.255.255.0
#
interface Vlanif20
 ip address 192.168.20.1 255.255.255.0
#
interface Vlanif999
 ip address 192.168.100.2 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 999
#
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 10
#
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 20
#
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 10
#
ip route-static 0.0.0.0 0.0.0.0 192.168.100.1
#

AR1的配置
#
interface GigabitEthernet0/0/0
 ip address 192.168.100.1 255.255.255.0
#
interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
#
ip route-static 192.168.10.0 255.255.255.0 192.168.100.2
ip route-static 192.168.20.0 255.255.255.0 192.168.100.2
#

AR2的配置
#
interface GigabitEthernet0/0/0
 ip address 60.1.1.100 255.255.255.0
#

静态NAT

AR1的配置
interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
 nat static global 60.1.1.2 inside 192.168.10.10 netmask 255.255.255.255
#

Easy-IP

AR1的配置
acl number 2000
 rule 5 permit source 192.168.10.10 0
 rule 10 permit source 192.168.20.10 0
#
 interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
 nat outbound 2000
#

华为acl做抓取路由的时候deny all，做访问控制（traffic-filter）的时候默认permit all，以上属于抓取路由

NAPT

AR1的配置
acl number 2000
 rule 5 permit source 192.168.10.10 0
 rule 10 permit source 192.168.20.10 0
#
 nat address-group 0 60.1.1.2 60.1.1.10
#
interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
 nat outbound 2000 address-group 0 (no-pat)//no-pat表示不基于端口
#

NAT Server

global

#
interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
 nat server global 60.1.1.11 inside 192.168.10.11
 nat outbound 2000 address-group 0
#

protocol

#
interface GigabitEthernet0/0/1
 ip address 60.1.1.1 255.255.255.0
 nat server protocol udp global current-interface 5555 inside 192.168.10.11 6666
 nat outbound 2000 address-group 0
#
