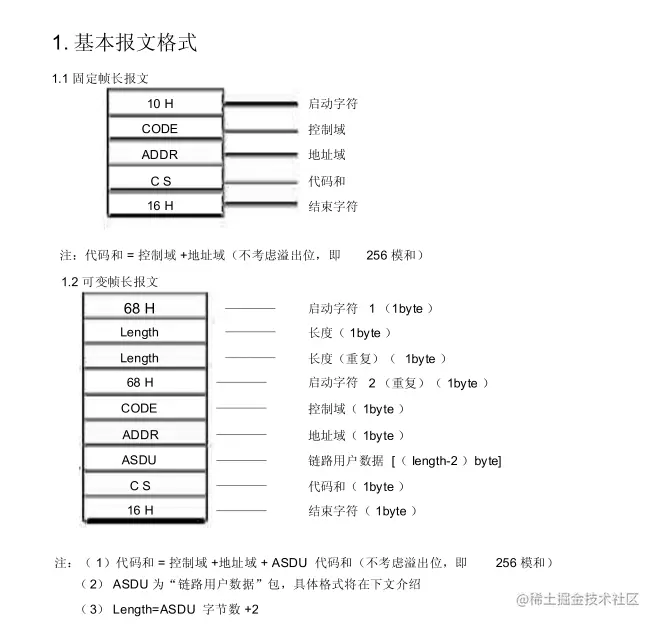

103协议分为2种
固定长度、动态长度

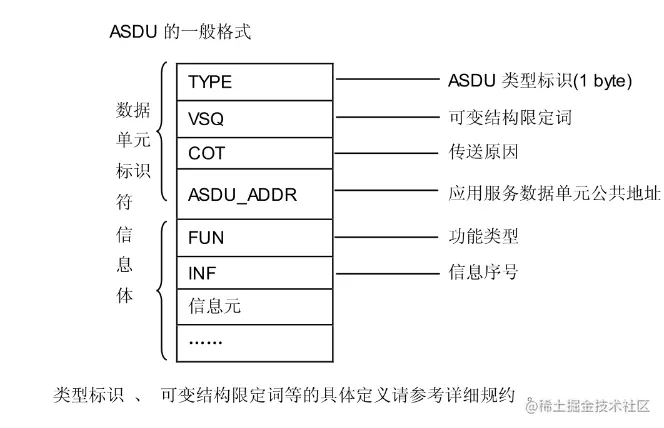

ASDU（应用服务数据单元） 用户数据格式
控制域[yl2]
控制域又分为两种：①控制方向②监视方向“
控制域——控制方向
功能码
0，发送/确认帧，复位通信单元
3，发送/确认帧，传送数据
7，复位帧计数位，传送数据
9，请求/响应帧，召唤链路状态
10，请求/响应帧，召唤1级数据
11，请求/响应帧，召唤2级数据
FCB同一个继电保护设备进行新一轮的发送/确认或请求/响应时，将FCB取反值。
复位命令的帧计数位(FCB)为0,帧计数有效位(FCV)为0。
FCV
FCV=0:表示帧计数位(FCB)的变化无效。
FCV=1:表示帧计数位(FCB)的变化有效。“
控制域——监视方向
功能码
0，确认帧，确认
1，确认帧，链路忙
8，响应帧，以数据响应
9，响应帧，无所召唤的数据
ACD
继电保护设备有1级用户数据，将ACD置1通知控制系统召唤1级用户数据，如果继电保护设备没有1级用户数据，则将ACD置0。
DFC
DFC=0 表示继电保护设备可以接受数据。
DFC=1 表示继电保护设备的缓冲区已满，无法接受新数据。
实例
对 IP地址是50 设备进行重置
主：10 40 32 72 16
32 转为 十进制 50
从：10 20 32 52 16
主：10 7A 32 AC 16
从：68 39 39 68 28 32 05 81 04 32 80 03 03 cb c4 b7 bd bc cc bl a3 d7 d4 b6 af bb af d3 d0 cf de c4 b8 b2 ee b1 a3 bb a4 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 [yl9] d4 16
28 转为二进制 0010[yl10] [yl11] 1000[yl12]
主：68 09 09 68 53 32 07 81 09 32 ff 00 00[yl13] 47 16
53 转为二进制 0101[yl14] 0011[yl15]
从：10 20 32 52 16
20 转为二进制 0010[yl16] 0000[yl17]
1、遥测：指运用通信技术传输所测变量之值。
2、遥信：指对状态信息的远程监视。
3、遥控：指具有两个确定状态的运行设备所进行远程操作。
4、遥调：指对不少于两倾定值的运撤备进行远程调
[yl1]比较齐全的文档
[yl2]控制域解析的时候需要将16进制数据转为二进制数据，然后对二进制 按照bit位解析，低4bit转为十进制，对应不同的功能码。
高4bit位分别按bit处理，第一bit位为预留固定0，第二bit位 1 表示主对从发， 0 表示 从对主发送。
[yl3]PCB 0 ; FCV 0
[yl4]0000 转为十进制为0 ，发送表示发送复位通信单元
[yl5]ACD 1 ; DFC 0 , 表示设备可以接收一级用户数据
[yl6]0000 转为十进制为0 对主发送的指令表示确认
[yl7]PCB 1: FCV 1
对同一个设备在发送请求 PCB置反，FCV置1表示PCB变化有效
[yl8]1010转为十进制为10，表示召唤一级数据
[yl9]05类型的 ASDU响应数据，参照ASDU格式解析
[yl10] [yl10]ACD 1 ; DFC 0 , 表示设备可以接收一级用户数据
[yl11]ACD 1 ; DFC 0 , 表示设备可以接收一级用户数据
[yl12]1000 转为十进制为8，表示 以数据响应
[yl13]07类型的ASDU 数据，
[yl14]PCB 0： FCV 1
对同一个设备在发送请求 PCB置反，FCV置1表示PCB变化有效
[yl15]0011 转为十进制 3 ，传送数据
[yl16]ACD 1 ; DFC 0 , 表示设备可以接收一级用户数据
[yl17]表示响应
