武林争霸——Flutter 小试嵌入式显示领域

人形打码机
5,016 阅读9分钟

2025.2.25 更新

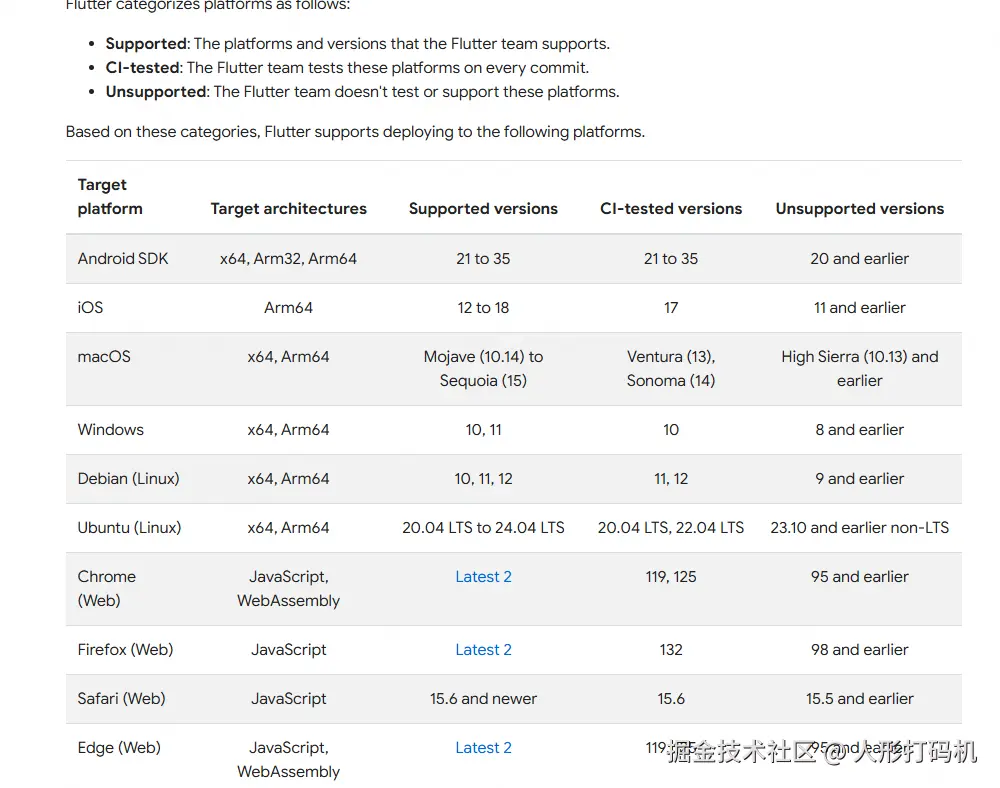

拥抱变化吧，相关：Flutter Debain Ubuntu Linux macOS Windows Web iOS Android

Flutter 与嵌入式传统开发方案对比

对比维度Flutter嵌入式传统开发方案
跨平台兼容性使用相同代码库可在不同嵌入式平台运行，如手机、平板、电脑、物联网终端等2通常需为每个平台单独开发，开发和维护成本高
性能表现渲染引擎 Skia 直接绘制 UI，能实现流畅动画和响应式界面，但在与原生模块频繁通信、启动时加载引擎和代码等场景存在一定性能开销1可针对特定平台和硬件进行深度优化，能更有效地利用硬件资源，在一些性能密集型操作上可能更具优势
UI 设计有丰富的 UI 组件和动画效果，UI 组件在不同平台外观和行为一致，设计灵活美观受限于不同平台原生组件的风格和特性，要实现统一美观的 UI 需大量适配工作
开发效率热重载功能可即时看到代码更改效果，开发和调试速度快，有统一的编程语言和开发模式开发过程相对繁琐，修改代码后需重新编译和部署，开发不同平台应用需掌握多种语言和工具
学习成本需学习 Flutter 框架和 Dart 语言，对不熟悉的开发者有一定学习成本涉及多种编程语言、平台相关知识和硬件交互知识，学习内容广泛而复杂
应用包体包含引擎和框架代码，包体通常比原生开发的应用大1根据具体应用功能和所使用的原生组件等因素而定，一般相对较小
第三方库有不断增长的插件生态系统，但某些特定功能的库可能不如传统嵌入式开发平台成熟针对不同的嵌入式平台和应用领域，有大量成熟的第三方库和工具可供使用
平台特定功能实现某些平台特定功能可能需编写平台特定代码或使用插件可直接调用平台原生 API，实现特定功能相对容易

初探 flutter-elinux

elinux 是什么

Linux 是一个开源的、免费的操作系统内核，而 elinux 是在 Linux 内核的基础上定制构建的一个特定版本。它与传统的桌面或服务器版 Linux 发行版（如 Ubuntu、Debian、CentOS 等）有一些不同之处。

在嵌入式系统中，通常需要更加精简和定制的操作系统，以满足嵌入式设备的资源限制和实时性需求。因此，elinux 可能会剔除一些在桌面或服务器版 Linux 中常见的组件，同时可能会针对特定的硬件平台进行优化。

elinux 和传统的桌面或服务器版 Linux 有一些共同点，比如它们都是基于 Linux 内核，都支持 Linux 的标准工具和命令行接口，也都支持标准的 Linux 库和应用程序。但由于定制和优化的缘故，elinux 在某些方面可能会有一些差异，特别是在支持的硬件平台和库的选择上。

flutter-elinux 是什么

GitHub - sony/flutter-elinux: Flutter tools for embedded Linux (eLinux)

flutter-elinux 是用于在嵌入式 Linux 系统上构建和运行 Flutter 应用程序的工具。它是 Flutter 在嵌入式 Linux 平台上的特定支持工具，将 Flutter 应用程序移植到嵌入式设备中运行，使其在更多平台上运行

image.png 图示中的主要内容如下：

  1. Flutter Engine：这是 Flutter 的核心引擎，负责处理 Flutter 应用程序的 UI 渲染和交互。
  2. Flutter Embedder：这是嵌入器，用于将 Flutter 引擎嵌入到主机应用程序中。在 flutter-elinux 中，Flutter 应用程序需要通过嵌入器与 Flutter 引擎进行交互。
  3. Flutter Application：这是 Flutter 应用程序本身，由 Dart 代码和 Flutter 引擎组成。Flutter 应用程序通过嵌入器与 Flutter 引擎进行通信。
  4. Wayland 和 DRM：这是 Linux 系统上的图形后端，用于处理图形渲染和显示。在 flutter-elinux 中，Wayland 和 DRM 被用作图形后端。
  5. Linux Input：这代表 Linux 系统上的输入设备，如触摸屏、键盘和鼠标。Flutter 应用程序可以通过 Flutter 引擎和嵌入器接收来自输入设备的输入。
  6. OpenGL ES 和 EGL：这是用于处理图形渲染的接口。Flutter 引擎通过 OpenGL ES 和 EGL 与图形硬件进行通信，完成图形渲染。

架构图的含义是展示了在嵌入式 Linux 环境中，flutter-elinux 是如何将 Flutter 引擎嵌入到应用程序中，并与底层系统的图形硬件和输入设备进行交互的。通过嵌入器和 EGL-Wayland 接口，Flutter 应用程序可以在嵌入式 Linux 系统上实现图形渲染和用户交互。

如何将 elinux 系统加入到 Flutter 引擎中：

在 flutter-elinux 中，已经提供了对 elinux 系统的支持，你可以按照以下步骤将 elinux 系统加入到 Flutter 引擎中：

  1. 获取 flutter-elinux 项目：首先，你需要获取 flutter-elinux 的代码，可以从 GitHub 上克隆或下载这个项目。
  2. 构建 Flutter 引擎：接下来，根据 flutter-elinux 的文档中提供的指引，构建 Flutter 引擎，并确保支持 elinux 平台。
  3. 构建 Flutter Embedder：在构建 Flutter 引擎的过程中，会生成 Flutter Embedder 的库文件，这是用于将 Flutter 引擎嵌入到主机应用程序中的关键组件。
  4. 创建 Flutter 应用程序：使用 Flutter SDK 创建你的 Flutter 应用程序，编写 Dart 代码，设计 UI 界面等。
  5. 集成 Flutter 引擎和嵌入器：将构建好的 Flutter 引擎和嵌入器集成到你的 elinux 系统中的主机应用程序中。
  6. 设置图形后端：根据 flutter-elinux 的文档中的指引，将图形后端设置为 Wayland 和 DRM，这样 Flutter 应用程序就能在 elinux 系统上进行图形渲染。
  7. 运行 Flutter 应用程序：完成以上步骤后，你就可以在 elinux 系统上运行你的 Flutter 应用程序了。

验证

设备信息

rk3568 SO：Debain 10 aarch64 GPU驱动：x11

环境配置

网卡配置

通过串口模式调试设备将它设置为 IP 自动获取 auto eth0 allow-hotplug eth0 iface eth0 inet dhcp

systemctl restart networking.service

代理配置，在 profile 添加 IP port

vim /etc/profile

跟进你的代理在配置文件中添加配置

http\_proxy=<http://IP:port>
https\_proxy=<https://IP:port>
export http\_proxy
export https\_proxy

配置后刷新文件，并指定 git 的全局代理

source /etc/profile
git config --global http.proxy <http://IP:port>
git config --global --get http.proxy

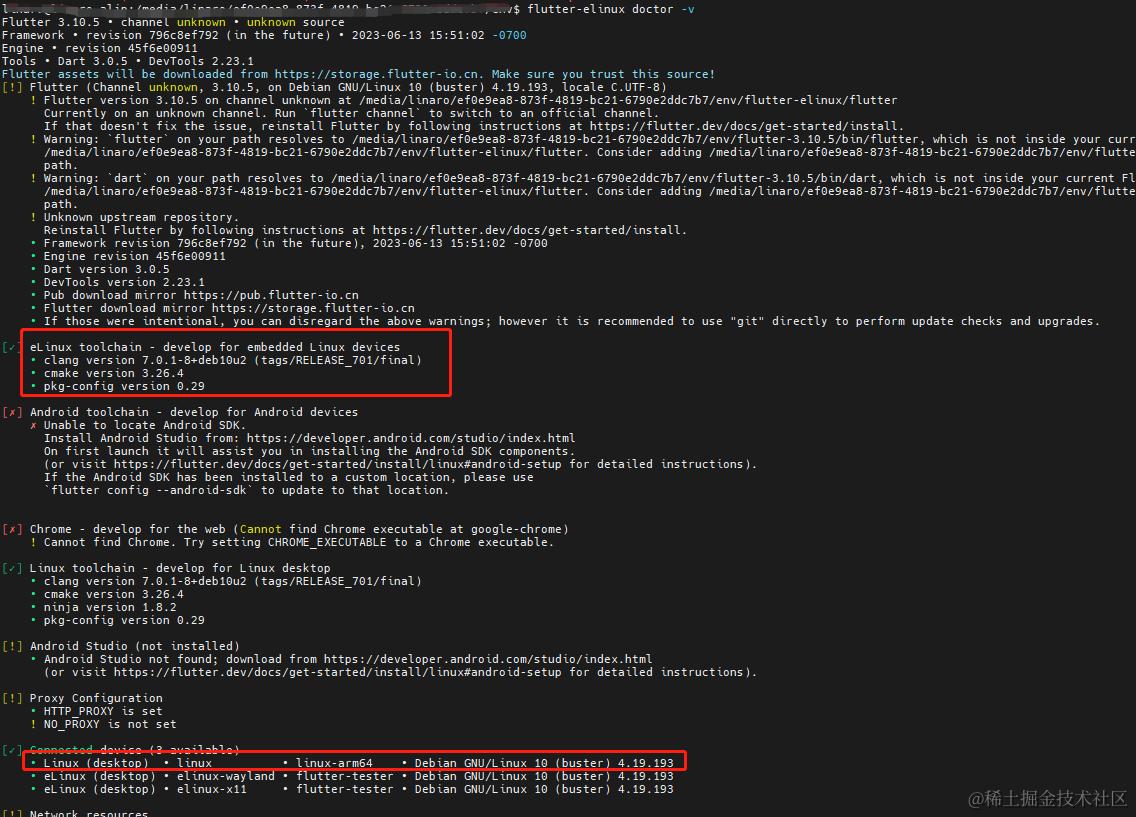

demo 创建

环境： Flutter version: 3.10.5
Flutter-elinux version:3.10.5
Cmake version: 3.26.4 Git version:2.33

Action

  • 以下用到绝对路径的地方使用 ~/ 代替
  • 不同 GPU 后端图形化库不一致，要求的 so 库不一样，使用 flutter-elinux build 指定参数不一样
  • Flutter 与 Flutter-elinux 环境版本应一致 验证环境 3.10.5
  • cmake 版本大于 3.1.3
  • git 版本 支持 restore 命令
  • flutter-elinux 编译需要的资源都要从 github 获取，因此需要科学上网，参照资料给板子配置代理，使用 flutter 国内镜像会引起访问受限，
  • 有提出可自行下载资源配置的方案，但可行性未知 Artifacts download failure #191



1、创建 elinux demo

flutter create elinux_sample

2、打开 elinux/CMakeLists.txt 添加配置

cd ~/elinux_sample/elinux
vim CMakeLists.txt

添加

set(TARGET_ARCHITECTURE "arm64")
set(CMAKE_CXX_COMPILER g++-aarch64-linux-gnuindex)

3、编辑 elinux/runder/CMakeLists.txt

cd elinux_sample/elinux/runder
vim CMakeLists.txt

替换原始文件或在原始基础上添加新配置

注： 不同硬件环境使用 so 文件不同，需要结合硬件进行选用

cmake\_minimum\_required(VERSION 3.15)
project(runner LANGUAGES CXX)

if(FLUTTER\_TARGET\_BACKEND\_TYPE MATCHES "gbm")
add\_definitions(-DFLUTTER\_TARGET\_BACKEND\_GBM)
endif()

set(FLUTTER\_LIB \${CMAKE\_CURRENT\_SOURCE\_DIR}/flutter\_lib/)

add\_executable(${BINARY_NAME} "${FLUTTER\_MANAGED\_DIR}/generated\_plugin\_registrant.cc")
apply\_standard\_settings(\${BINARY\_NAME})

target\_link\_libraries(${BINARY_NAME} PRIVATE flutter)
target_link_libraries(${BINARY\_NAME} PRIVATE flutter\_wrapper\_app)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libffi.so)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libwayland-cursor.so)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libxkbcommon.so.0)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libmali-bifrost-g52-g2p0-x11.so)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libdrm.so.2)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libwayland-server.so.0)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/libc.so.6)
target\_link\_libraries(${BINARY_NAME} PRIVATE ${FLUTTER\_LIB}/ld-linux-aarch64.so.1)

4、备份需要的 so 库

创建 elinux_sample/elinux/flutter_lib 路径后从用户盘拷贝待使用的 so 文件，如果没有的话根据硬件型号进行下载

sudo cp /usr/lib/aarch64-linux-gnu/libffi.so ~/elinux_sample/elinux/flutter_lib
sudo cp /usr/lib/aarch64-linux-gnu/libwayland-cursor.so ~/elinux_sample/elinux/flutter_lib
sudo cp /usr/lib/aarch64-linux-gnu/libxkbcommon.so.0 ~/elinux_sample/elinux/flutter_lib
sudo cp /usr/lib/aarch64-linux-gnu/libmali-bifrost-g52-g2p0-x11.so ~/elinux_sample/elinux/flutter_lib
sudo cp /usr/lib/aarch64-linux-gnu/libdrm.so.2 ~/elinux_sample/elinux/flutter_lib
sudo cp /usr/lib/aarch64-linux-gnu/libwayland-server.so.0 ~/elinux_sample/elinux/flutter_lib

ld-linux-aarch64.so.1  libc.so.6

sudo cp /lib/ld-linux-aarch64.so.1 ~/elinux_sample/elinux/flutter_lib

sudo cp /lib/aarch64-linux-gnu/libc.so.6  ~/elinux_sample/elinux/flutter_lib


~/elinux_sample/elinux/flutter_lib$ ls
ld-linux-aarch64.so.1  libc.so.6  libdrm.so.2  libffi.so  libmali-bifrost-g52-g2p0-x11.so  libwayland-cursor.so  libwayland-server.so.0  libxkbcommon.so.0

5、build

系统跟路径是 /dev/root 的话

flutter-elinux build elinux --target-arch=arm64 --target-sysroot=/ --target-backend-type=x11 --verbose
  • build: 指定要执行的操作是构建应用程序。
  • elinux: 指定目标平台为 eLinux。
  • --target-arch=arm64: 指定目标架构为 arm64，即 ARM 64位架构。
  • --target-sysroot=/: 指定目标系统根路径，这里是 /dev/root。
  • --target-backend-type=gbm: 指定目标后端类型为 gbm，即使用 GBM 后端。
  • --debug: 指定以调试模式构建应用程序。

请确保将 target-sysroot= 参数赋值为实际的 Debian 10 aarch64 系统根路径。

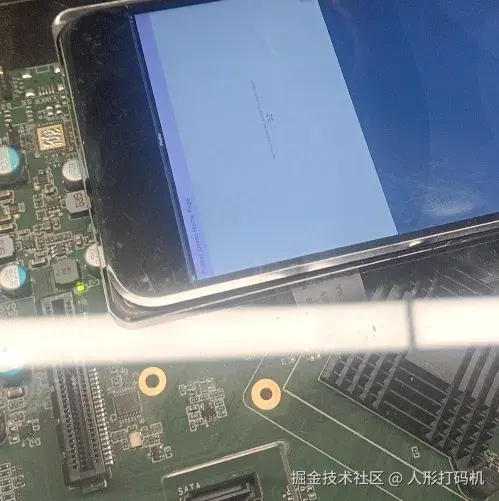

6、运行

进入到项目中 bundle 绝对路径

cd ~/elinux_sample/build/elinux/arm64/release/bundle
./[app_name] --bundle=~/elinux_sample/build/elinux/arm64/release/bundle

整体说明：

  • 对于 arm64 Flutter 官方暂未支持，可由 sony/flutter-elinux: Flutter tools for embedded Linux (eLinux) 提供的开源 Flutter-Elinux 进行环境编译

  • 可以使用交叉编译在 x86 进行编程后在 arm 平台使用，但对于使用人员及环境要求比较严格

  • 直接在板子进行资源部署编译话需要注意物理内存占用，
