搭建nacos高可用集群

it小邵
579 阅读2分钟

一、nacos简介

欢迎来到 Nacos 的世界！

Nacos /nɑ:kəʊs/ 是 Dynamic Naming and Configuration Service的首字母简称，一个更易于构建云原生应用的动态服务发现、配置管理和服务管理平台。

Nacos 致力于帮助您发现、配置和管理微服务。Nacos 提供了一组简单易用的特性集，帮助您快速实现动态服务发现、服务配置、服务元数据及流量管理。

Nacos 帮助您更敏捷和容易地构建、交付和管理微服务平台。 Nacos 是构建以“服务”为中心的现代应用架构 (例如微服务范式、云原生范式) 的服务基础设施。

nacos是spring cloud 的中心化组件，既作为注册中心，又作为配置中心，因此需要构建高可用的nacos集群

二、架构设计

这是nacos官网所提供的nacos集群架构图：

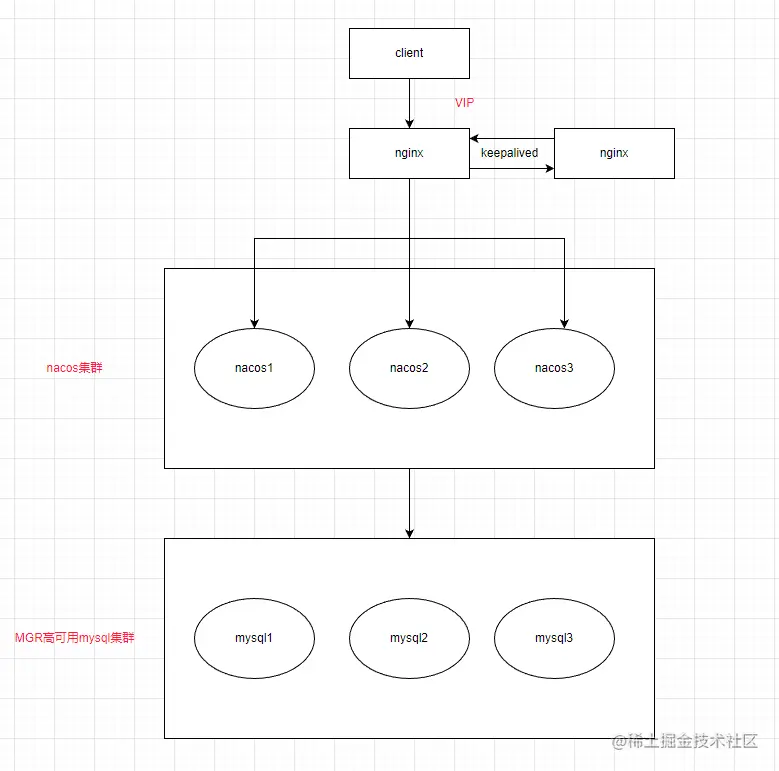

同时nacos提供了数据持久化方案


DB层采用MGR高可用方案的mysql集群，nacos集群采用无状态部署，由上层的nginx做将流量负载到多个nacos节点上，nginx节点使用一个备用节点，通过VIP+keepalived实现ip的漂移，当nginx1节点挂了，vip立马会指向nginx2节点，同时nginx还可以横向进行扩展。

三、部署

系统版本为centos7.9

1、mysql（version:8.0）

2、nacos(version:2.2)

3、nginx(version:1.25.1)

3.1 部署mysql集群

主节点：192.168.150.220

从节点：192.168.150.221，192.168.150.222

在三台设备上安装MySQL

临时关闭selinux防火墙

setenforce 0

放行端口，3306是MySQL默认端口，24901是MGR通信端口

firewall-cmd --zone=public --add-port=3306/tcp --permanent
firewall-cmd --zone=public --add-port=24901/tcp --permanent
firewall-cmd --reload

将Hosts文件写入n0/n1/n2节点与IP对应关系，后面配置采用域名访问

sudo cat > /etc/hosts <<-'EOF'
192.168.150.220 n0
192.168.150.221 n1
192.168.150.222 n2
EOF

修改当前主机的名字，230->n0,231->n1,232->n2

hostnamectl set-hostname n0

安装MySQL8

cd /home/
wget --no-check-certificate https://repo.mysql.com/mysql80-community-release-el7-5.noarch.rpm
yum localinstall -y mysql80-community-release-el7-5.noarch.rpm
yum install -y mysql-community-server

配置MySQL

master n0

sudo cat >> /etc/my.cnf <<-'EOF'
#使用mysql_native_password密码策略，防止navicat连不上mysql8
default_authentication_plugin=mysql_native_password
#设置MySQL插件所在目录，因为MGR基于插件，所以必须设置插件路径
plugin_dir=/usr/lib64/mysql/plugin
#服务器编号，Master=1
server_id=1
#开启binlog的GTID模式
gtid_mode=ON
#开启后MySQL只允许能够保障事务安全，并且能够被日志记录的SQL语句被执行
enforce_gtid_consistency=ON
#关闭binlog校验
binlog_checksum=NONE
#定义用于事务期间哈希写入提取的算法，组复制模式下必须设置为  XXHASH64。
transaction_write_set_extraction=XXHASH64
#确定组复制恢复时是否应该应用  SSL，通常设置为“开”，但默认设置为“关”。
loose-group_replication_recovery_use_ssl=ON
#该服务器的实例所在复制组的名称，必须是有效的  UUID，所有节点必须相同。
loose-group_replication_group_name="bbbbbbbb-bbbb-cccc-dddd-eeeeeeeeeeee"
#确定服务器是否应该在服务器启动期间启动组复制。
loose-group_replication_start_on_boot=OFF
#为复制组中其他的成员提供的网络地址，指定为“主机:端口”的格式化字符串。
#很多人想当然认为端口应该是3306，起始不然，MGR需要开启新端口24901同步交换
#所以这里不要写错，同时，前面我们配置了hosts文件做了主机名与IP的映射，这里直接写主机名即可
loose-group_replication_local_address="n0:24901"
#用于建立新成员到组的连接组成员列表。
#这个列表指定为由分隔号间隔的组成员网络地址列表，类似  host1:port1、host2:port2  的格式。 #同样采用n0~n2的主机名替代
loose-group_replication_group_seeds="n0:24901,n1:24901,n2:24901"
#配置此服务器为引导组，这个选项必须仅在一台服务器上设置，
#并且仅当第一次启动组或者重新启动整个组时。成功引导组启动后，将此选项设置为关闭。
loose-group_replication_bootstrap_group=OFF
EOF

启动MySQL-maser

systemctl start mysqld

slave1 n1

sudo cat >> /etc/my.cnf <<-'EOF'
default_authentication_plugin=mysql_native_password
plugin_dir=/usr/lib64/mysql/plugin
#设置唯一的服务器编号
server_id=2
gtid_mode=ON
enforce_gtid_consistency=ON
binlog_checksum=NONE
#这个参数决定primary节点到secondary节点的请求是否为基于RSA密钥对的密码交换所需的公钥
loose-group_replication_recovery_get_public_key=ON
loose-group_replication_recovery_use_ssl=ON
loose-group_replication_group_name="bbbbbbbb-bbbb-cccc-dddd-eeeeeeeeeeee"
loose-group_replication_start_on_boot=OFF
#设置本机地址n1:24901
loose-group_replication_local_address="n1:24901"
loose-group_replication_group_seeds="n0:24901,n1:24901,n2:24901"
loose-group_replication_bootstrap_group=OFF
EOF

启动MySQL-slave1

systemctl start mysqld

slave2 n2

sudo  cat  >>  /etc/my.cnf  <<-'EOF'
default_authentication_plugin=mysql_native_password
plugin_dir=/usr/lib64/mysql/plugin
#设置唯一的服务器编号
server_id=3
gtid_mode=ON
enforce_gtid_consistency=ON
binlog_checksum=NONE
#这个参数决定primary节点到secondary节点的请求是否为基于  RSA  密钥对的密码交换所需的公钥
loose-group_replication_recovery_get_public_key=ON
loose-group_replication_recovery_use_ssl=ON
loose-group_replication_group_name="bbbbbbbb-bbbb-cccc-dddd-eeeeeeeeeeee"
loose-group_replication_start_on_boot=OFF
#设置本机地址n2:24901
loose-group_replication_local_address="n2:24901"
loose-group_replication_group_seeds="n0:24901,n1:24901,n2:24901"
loose-group_replication_bootstrap_group=OFF
EOF

启动MySQL-slave2

systemctl start mysqld

初始化MySQL并构建MGR

获取root用户初始密码

grep 'temporary password' /var/log/mysqld.log

连接MySQL

mysql -uroot -p'${上一条命令的输出即MySQL初始密码}'

修改root用户初始密码并设置主从同步账户

ALTER USER 'root'@'localhost' IDENTIFIED WITH mysql_native_password BY 'Root123456!';
###创建rpl_user账户，用于实现主从数据同步
CREATE USER rpl_user @'%' IDENTIFIED BY 'Rpl123456!';
#赋予主从同步权限
GRANT REPLICATION SLAVE ON *.* TO rpl_user@'%';
### 创建一个远程连接用户，用于nacos服务器连接
create user 'nacos'@'%' identified with mysql_native_password by 'Nacos123456!';
#为remote用户赋予所有数据库资源的访问权限，熟悉grant的小伙伴可以自己调整
grant all privileges on *.* to nacos@'%';
###让刚才的修改生效
FLUSH PRIVILEGES;
### RESET MASTER,删除已产生的Binlog,因为刚才Binglog包含创建用户这种高权限操作，用于主从同步的rpl_user账户是没有权限执行的
RESET MASTER;

安装MGR插件

INSTALL PLUGIN group_replication SONAME 'group_replication.so';
#执行查询判断MGR插件是否安装成功,如果结果中看到PLUGIN_STATUS:ACTIVE,说明安装成功
SELECT * FROM INFORMATION_SCHEMA.PLUGINS WHERE PLUGIN_NAME = 'group_replication'\G;

组网数据同步

master n0

SET GLOBAL group_replication_bootstrap_group=ON;
START GROUP_REPLICATION;
SET GLOBAL group_replication_bootstrap_group=OFF; # 关闭数据自动复制,使集群更安全

slave1 n1、slave2 n2

#指定主从账户与指定通信频道
CHANGE MASTER TO MASTER_USER="rpl_user", MASTER_PASSWORD="Rpl123456!" FOR CHANNEL 'group_replication_recovery';
#开启组网数据同步
START GROUP_REPLICATION;

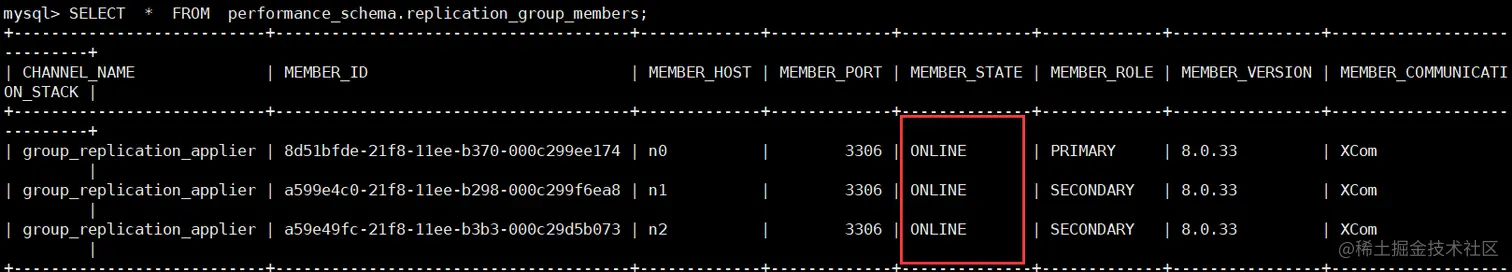

集群验证,查看集群状态

SELECT  *  FROM performance_schema.replication_group_members;


3.2部署nacos集群

nacos1:192.168.150.210

nacos2:192.168.150.211

nacos3:192.168.150.212

请确保是在环境中安装使用:

  1. 64 bit OS Linux/Unix/Mac，推荐使用Linux系统。
  2. 64 bit JDK 1.8+；下载.配置。
  3. Maven 3.2.x+；下载.配置。
  4. 3个或3个以上Nacos节点才能构成集群。

下载安装包

wget https://codeload.github.com/alibaba/nacos/tar.gz/refs/tags/2.2.4

解压

tar -zxvf nacos-2.2.4.tar.gz

配置数据源

vim nacos/config/application.properties

增加下面这段配置

spring.datasource.platform=mysql
spring.sql.init.platform=mysql
### Count of DB:
db.num=3
### Connect URL of DB:
db.url.0=jdbc:mysql://192.168.150.220:3306/nacos-config?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC
db.user.0=nacos
db.password.0=Nacos123456!
db.url.1=jdbc:mysql://192.168.150.221:3306/nacos-config?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC
db.user.1=nacos
db.password.1=Nacos123456!
db.url.2=jdbc:mysql://192.168.150.222:3306/nacos-config?characterEncoding=utf8&connectTimeout=1000&socketTimeout=3000&autoReconnect=true&useUnicode=true&useSSL=false&serverTimezone=UTC
db.user.2=nacos
db.password.2=Nacos123456!

在MySQL创建数据库并执行nacos官网提供的sql脚本初始化表结构(略)

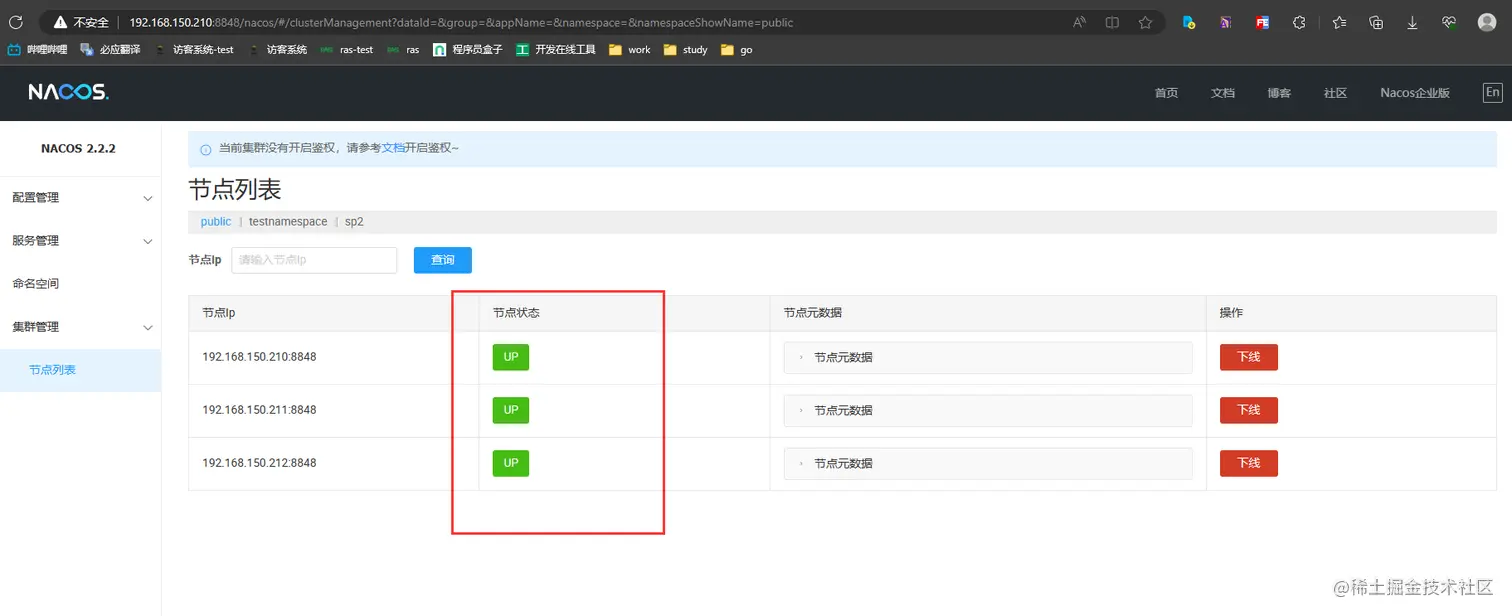

启动nacos

sh /bin/startup.sh


3.3部署nginx和keepalived

nginx1:192.168.150.230

nginx2:192.168.150.231

VIP:192.168.150.240

安装nginx1

yum install -y gcc pcre pcre-devel zlib zlib-devel openssl openssl-devel
wget http://nginx.org/download/nginx-1.25.1.tar.gz
cd nginx-1.25.1
./configuration
make&make install

安装keepalived

yum install -y keepalived

编写check_ngnix脚本

Keepalived会定时执⾏“ps-Cnginx--no-heading|wc-l”命令， 如果返回0，代表Nginx挂了，然后尝试重启，如果重启失败，停⽌keepalived触发故障转移 如果返回⼤于0，代表Nginx正常运⾏，啥都不⼲~

sudo cat >/etc/keepalived/check_nginx.sh<<-'EOF'
#!/bin/bash
counter=$(ps -C nginx --no-heading|wc -l)
if [ "${counter}" = "0" ]; then
    systemctl start nginx
    sleep 2
    counter=$(ps -C nginx --no-heading|wc -l)
    if [ "${counter}" = "0" ]; then
        systemctl stop keepalived
    fi
fi
EOF
chmod 755 /etc/keepalived/check_nginx.sh

修改keepalived.conf master配置⽂件

sudo cat >/etc/keepalived/keepalived.conf<<-'EOF'
! Configuration File for keepalived
# 全局配置，路由ID，固定不变
global_defs {
    router_id LVS_DEVEL
}
# 定义Nginx状态脚本
vrrp_script chk_nginx {
    script "/etc/keepalived/check_nginx.sh"
    # 间隔时间，单位为秒，默认1秒
    interval 2
    # 权重，当脚本成功或失败对当前节点的优先级是增加还是减少     weight -5
}
#VRRP实例
vrrp_instance VI_1 {
    # 主节点
    state MASTER
    # 绑定的⽹卡,使⽤ifconfig命令查看获取
    interface ens33
    # 虚拟路由id,保证相同
    virtual_router_id 51
    # 优先级，抢占模式下优先级⾼的称为主
    priority 100
    # 指定发送VRRP通告的间隔。单位是秒。
    advert_int 2
    # 安全认证⽤的密码，⾃定义即可
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    # 对外暴露的VIP地址
    virtual_ipaddress {
        192.168.150.240
    }
    # 指定Nginx执⾏状态脚本
    track_script {
       chk_nginx
    }
}
EOF

启动keepalived

systemctl start keepalived

KeepAlivedBackup(231) 其他步骤完全相同，只有keepalived.conf有细微差别，过程略

yum install -y keepalived
sudo cat >/etc/keepalived/check_nginx.sh<<-'EOF' #!/bin/bash
counter=$(ps -C nginx --no-heading|wc -l)
if [ "${counter}" = "0" ]; then
    systemctl start nginx
    sleep 2
    counter=$(ps -C nginx --no-heading|wc -l)     if [ "${counter}" = "0" ]; then
        systemctl stop keepalived
    fi
fi
EOF
chmod 755 /etc/keepalived/check_nginx.sh

keepalived.conf slave配置⽂件

sudo cat >/etc/keepalived/keepalived.conf<<-'EOF'
! Configuration File for keepalived
global_defs {
    router_id LVS_DEVEL
}
vrrp_script chk_nginx {
    script "/etc/keepalived/check_nginx.sh"
    interval 2
    weight -5
}
vrrp_instance VI_1 {
    # 初始⻆⾊Backup
    state BACKUP
    interface ens33
    virtual_router_id 51
    # 优先级⽐master低
    priority 100
    advert_int 2
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.150.240
    }
    track_script {
       chk_nginx
    }
}
EOF

启动keepalived-slave

systemctl start keepalived

修改nginx.config文件，启动nginx

upstream nacos-cluster {
    server 192.168.150.210:8848;
    server 192.168.150.211:8848;
    server 192.168.150.212:8848;
}
server {
    listen 80;
    server_name localhost;
    location / {
        proxy_pass http://nacos-cluster:8848;
    }
}

./nginx
