ELF 文件格式极其重要，在很多操作系统都有应用，比如在window 中的 exe 、bin 都是ELF 格式 ，但本文不讨论这些，因为我是android 开发，所以主要讨论 android 中的ELF格式so文件（dex以后再讲） ，以及这个文件有什么实际运用，且听我胡编乱造。
要想了解清楚ELF文件格式该从什么地方下手呢？直接查ELF格式的文档？ELF格式的文档有几万行解释，并且和cpu架构相关，估计看完我们也记不住什么，我们可以先从ELF文件是怎么生成的，生成好之后怎么被我们系统加载进内存的，以及一些开源库比如xCrash ，xHook对ELF文件的处理来学习。
了解ELF文件之前先来点计算机基础知识。我们知道操作系统有三大法宝，存储程序计算机、函数调用堆栈、中断。这与ELF 有什么关系？现在的计算机和手机其实也是基于冯诺依曼体系结构演变而来，cpu从寄存器取指执行，为什么从寄存器而不直接从内存取指？因为cpu频率几个GHz ，内存只有几千Hz，如果直接从内存取指会造成cpu性能的严重浪费。最关键的一个寄存器就是程序计数器 ip/eip/rip/pc（不同架构有不同的命名但作用大抵相同），cpu从程序计数器取指，译码，执行，然后+1(其实cpu取完指，程序计数器就自动加1了) ，这样一直重复。下面来一段 X86汇编感受下这个过程
X86汇编
int g(int x){
return x + 3;
}
int f(int x) {
return g(x) ;
}
int main(void){
return f(8) + 1;
}
在C/C++中栈是向下递减的，ebp表示栈底 ，esp表示栈顶 。 假设ebp栈底地址初始值为2000 ，cpu 从程序计数器取指 pushl %ebp（程序计数器eip立即加1，指向下一条move1 %esp ，%ebp 指令并且等待cpu取指） ，执行完 pushl %ebp 指令后 ，ebp 还是指向2000的地址，但esp 指向地址1996，并且2000 -1996这个地址存的值为ebp 0 （为上个栈恢复做准备），执行完move1 %esp ，%ebp 后 ， esp 和 ebp都是指向地址1996了，pushl movl 这两句指令的作用就是开辟一个属于main的子栈，接着然后下面两句 sub1 movl ，就是把立即数8压入栈此时栈顶esp 地址= 1992 。执行call f指令，call 会执行两条指令，第一条指令把程序计数器 eip 压入栈，此时esp 地址=1988 ， 1992 -1988这个地址存的值为 eip 23（存这个值用来恢复程序计数器），第二条指令修改eip为 f 函数的地址。
f 函数里面前两个指令没什么好说的，就是开辟一个属于f 函数的子栈 。后面三条指令subl ， movl ，movl 就是先把立即数8 放入函数返回值相关的寄存器eax ， 然后把立即数8压栈 （这里就解释了为什么x86 32位函数传递是基于栈的），接着执行call g指令调用 g函数，把eip 15 入栈并且修改eip 为g函数地址。

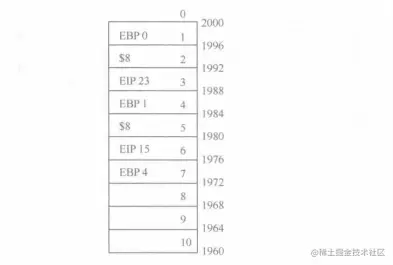

g 函数中前两条指令用于建立属于g函数的子栈，后面两条指令就是把eax 寄存器值修改为11 没什么好说的，我们主要说下怎么拆毁这个子栈的，执行到第5行时栈如下
popl %ebp 就是把 ebp指向上一个函数的栈底 ，即ebp =地址1984 ， 因为popl 所以esp 会 +4 ，此时栈顶esp =地址1976 ，然后接着执行ret 指令，这条指令实际指令为 popl %eip ，把eip 指向 f 函数15行的地址，这样就结束g函数继续执行f函数了。leave 指令 包含 movl ebp esp 和 popl ebp 两条指令，把栈顶指向栈底，然后将栈底指向上个函数main的栈底 ，很好理解不多解释了。
好了打住，再说下去就有点不干正事了，这些与可执行文件so有什么关联？其实这些汇编指令就存在ELF 文件的某个 .text节\段里，把这些通过mmap 映射到内存中cpu就能去解释执行了。
说了这么多就用一句废话来概括。每次调用一个新函数都会先把上个函数栈底保存，然后将ebp esp指向同一个地址，随着函数执行过程会不断压栈即栈顶esp 指向的地址一直递减，栈底ebp保持不变，当这个新函数执行完需要销毁这个子栈时会把 esp 指向栈底ebp，然后弹两次栈恢复ebp eip的值，cpu从eip取指恢复上一个函数执行 。
ELF 文件生成
安卓中一般使用cmake来编译生成可执行文件ELF ， cmake要编译生成ELF自然是需要一个配置文件来编译的，这个文件就是CMakeLists.txt 。一个普通的项目要变成NDK项目就必须要在gradle指定CMakeLists文件的路径和cmake 相关配置。
我们知道cmake会根据CMakeLists 来生成一个或多个ELF ， CMakeLists 里面有什么呢？ 比较重要的方法有add_library(xx xx 要编译c源代码)和add_executable(xx 要编译的c源代码)，前者用来添加生成共享.so/静态.a库，后者用来添加生成可执行文件。这两个都是ELF格式，但可执行文件必须要包含入口main函数，并且elf 头有入口函数的地址，不然执行系统调用execve等系列方法时会因找不到入口地址而报错。
如果我们要在自己写的C/C++ 代码中去用系统库或者别人写好的So ，CMakeLists该怎么配置呢？通过target_link_libraries(xx log)这样我们就能链接并使用系统的log库了。但是使用外部So就比较麻烦了，先要add_library(name SHARED IMPORTED) 把外部so添加进来，然后set_target_properties(name PROPERTIES IMPORTED_LOCATION 外部so路径) 设置外部so的路径， 最后在链接target_link_libraries(xx ${name})就行了，最终使用的话还要用include_directories 把头文件包含进来才可以使用，更多关于CMakeLists就不多讲了，可以翻阅 官方文档 。
当我们要使用外部共享库So的时候，这些外部 so保存在ELF文件哪里呢？这些外部 so会保存 .dynamic Section/Segment 中 ， 链接器去动态链接so的时候，会先去解析这个 .dynamic ，把需要的so先加载，你不先加载这些so怎么知道用到的So库的函数在内存中地址呢？不知道地址就无法进行重定位了。
ELF 加载运行
在java 中我们可以使用 System.load \ System.loadLibrary()把我们的动态库加载进内存，最终也是在native层调用dlopen。dlopen会先检查已加载的 ELF 列表，查看我们要加载的So是否已加载，如果已加载就把引用计数加一然后返回文件句柄，如果没有加载会从 .dynamic section 中读取外部依赖，先加载外部依赖的 ELF 列表。加载完成后最终会得到一个ELF 完整列表（包括自身的），接着会遍历这个完整列表，读程序头表PHT，用 mmap 把所有类型为type为 PT_LOAD 的 segment 依次映射到内存中，接着从 .dynamic segment读取各信息项执行重定位操作，把地址填入.got 中，PLT HOOK 的原理就是修改.got表中要HOOK 函数的地址。
读了这么多是不是有点懵了？ .dynamic .got .data section segment 这些在ELF 里是干什么的？PT_LOAD 类型的segment是什么？ 其实我们用readelf 来查看ELF ，结合offset 在ELF 文件的偏移来解读就很容易理解了 。从ELF整体结构再来说下ELF文件，一个ELF 文件包含一个ELF文件头， 程序头表（PHT），若干个 Section/Segment，节头表(SHT)，读ELF文件头可以获取到PHT、SHT的相对ELF的偏移和 Section/Segment数量，可执行文件的入口函数地址等，也就说读ELF 头就可以读到PHT、SHT，再遍历PHT\SHT表就可以获取全部Section/Segment的信息了。Section/Segment有什么区别呢？ .dynamic .got .data 都是Section ，但是 .dynamic在Section/Segment 相对ELF的偏移和所占大小，虚拟地址都一样。
通过mmap将ELF映射到内存的时候，.data Section和.data Section之前的Section都被映射到内存了，这个之前的就包括给cpu执行的汇编指令集 .text Section了 ，怎么验证呢？因为 PT_LOAD 类型的Segment 的 offset 是从 0 到.data offset的末尾，也就是说只有SHT 保存各个Section信息那张表没被映射，其余都被映射了，因为这张表在执行的时候根本用不上了。
xHook 源码中也是从内存中读取ELF的 ，先读取文件头 ，然后读取程序头表，然后通过程序头表读取 .dynamic segment ，通过 .dynamic segment 确定 .dynamic Section虚拟地址，通过 .dynamic Section 再定位.got 位置 ， 因为.got在 .dynamic Section后面，通过 .dynamic 虚拟地址+ .dynamic的大小就可以得到.got 表在内存中的位置，进而修改函数地址完成Hook。xCrash 中进行栈回溯也借助了ELF里面的很多东西，比如 .ARM.exidx .eh_frame，.debug_frame等。以及Inline Hook 修改汇编指令，ELF都无处不在。
