概述

Activiti是一个工作流引擎，Activiti可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言（BPMN2.0）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统的业务流程由Activiti进行管理，减少业务系统由于流程变更进行系统升级改造的工作量。

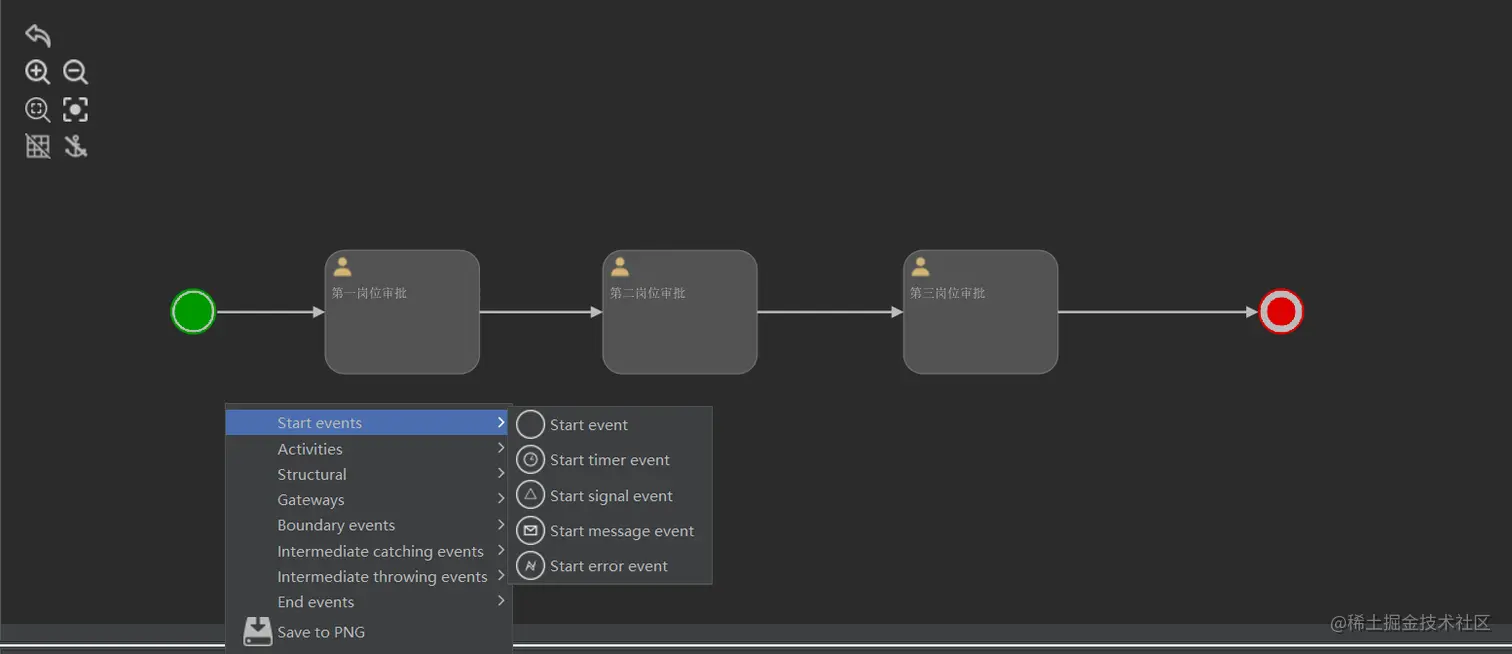

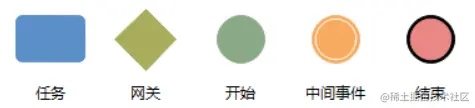

BPMN（Business Process Model And Notation）业务流程模型与符号。是由BPMI开发的一套标准的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。

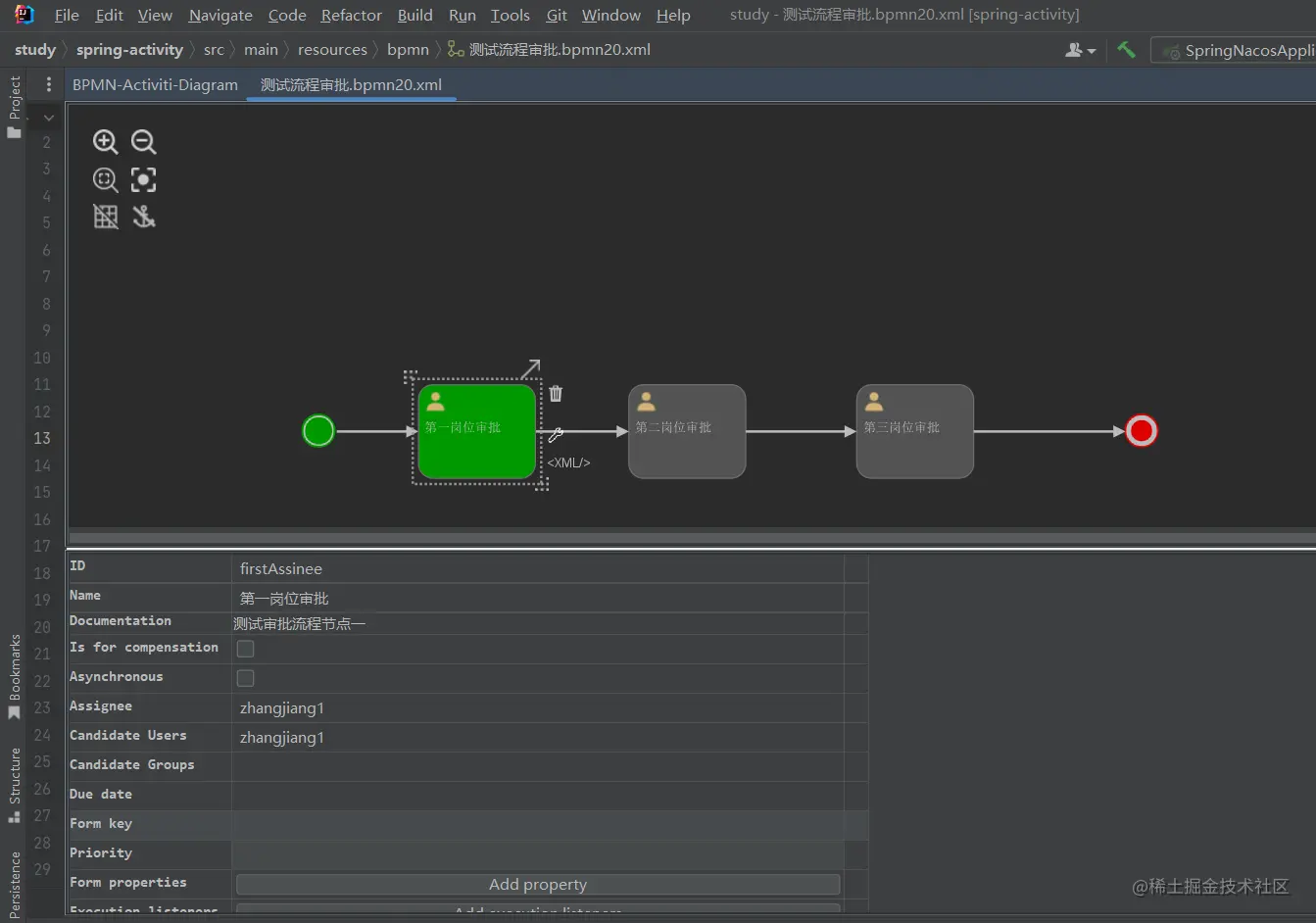

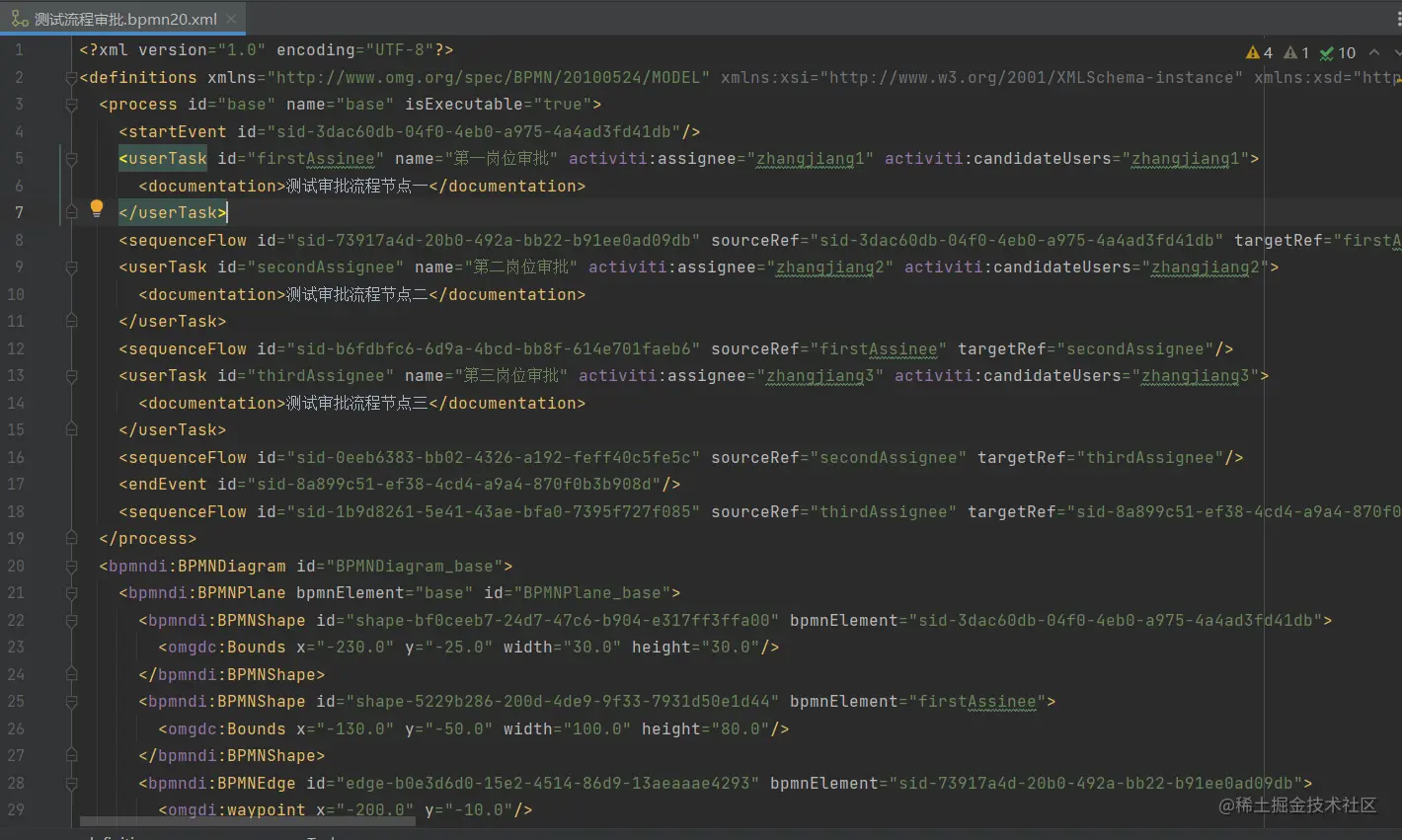

startEvent：业务流程的开始事件
user Task：业务流程审批岗位
Gateways：Exclusive gateway排他网关、parallel gateway平行网关
End Event：业务流程的结束事件

一、环境准备

JDK	SpringBoot	Activiti
jdk-8u211	2.3.6RELEASE	7.1.0.M6

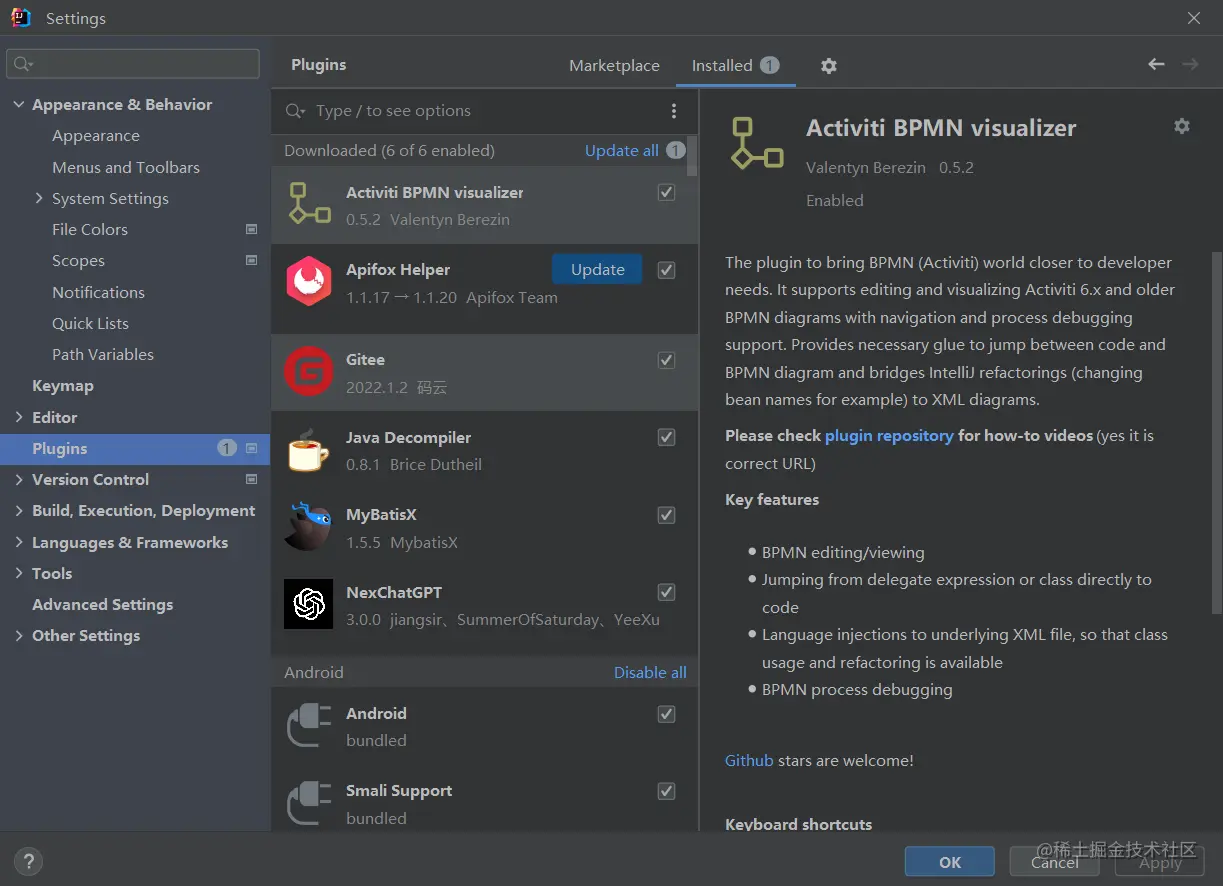

idea中安装插件BPMN visualizer

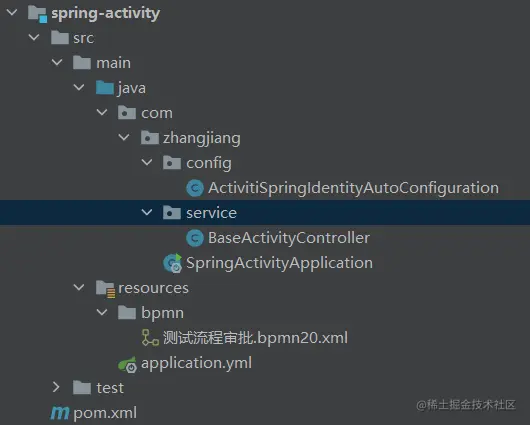

二、项目结构

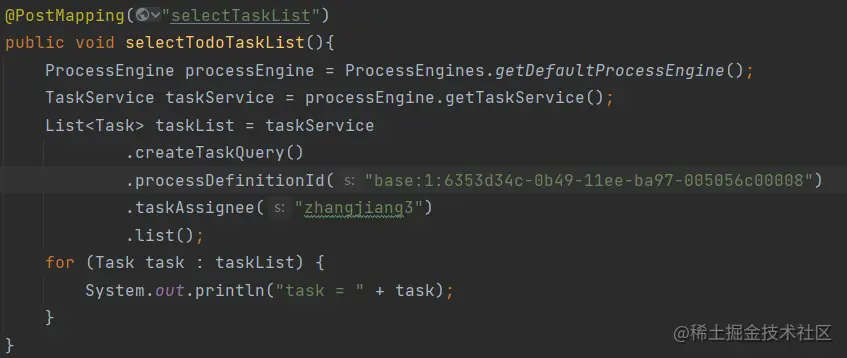

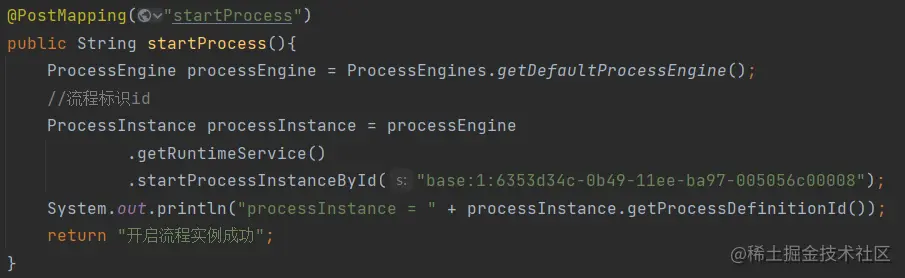

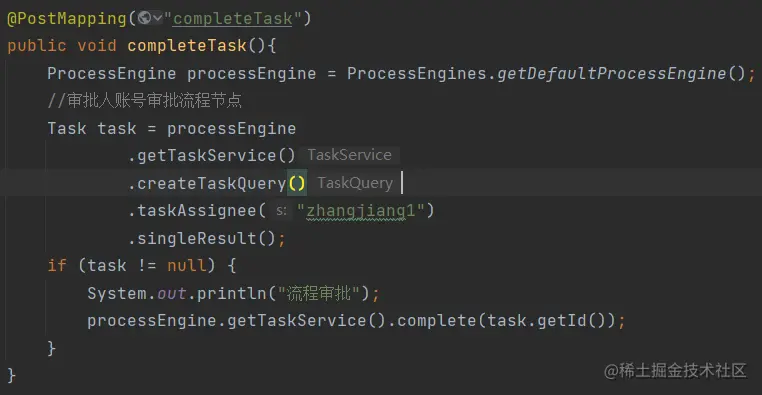

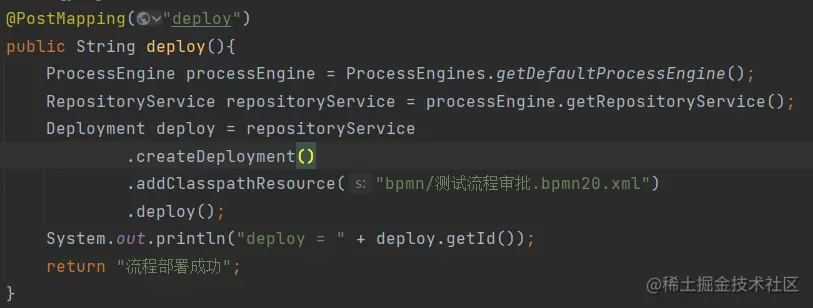

项目使用Maven构建，使用IntelliJ IDEA 2022.1.4开发，实现的主要功能点：流程节点创建部署、开启流程实例、流程节点审批、查询任务流程列表

Maven依赖

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M6</version>
</dependency>
<dependency>
    <groupId>com.baomidou</groupId>
    <artifactId>mybatis-plus-boot-starter</artifactId>
    <version>3.4.2</version>
</dependency>
<dependency>
    <groupId>org.slf4j</groupId>
    <artifactId>slf4j-api</artifactId>
    <version>1.7.9</version>
</dependency>
<dependency>
    <groupId>com.alibaba</groupId>
    <artifactId>druid</artifactId>
    <version>1.1.10</version>
</dependency>
<dependency>
    <groupId>mysql</groupId>
    <artifactId>mysql-connector-java</artifactId>
    <version>8.0.11</version>
</dependency>

bootstrap.yml

server:
  port: 8084
spring:
  application:
    name: spring-activiti
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://localhost:3306/study?useUnicode=true&characterEncoding=UTF-8&useSSL=false&serverTimezone=GMT
    username: root
    password: root
  jpa:
    show-sql: true

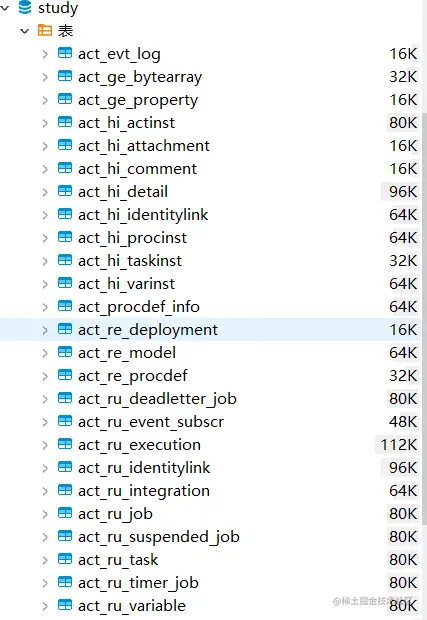

  activiti:
    history-level: full
    db-history-used: true
    check-process-definitions: true
    database-schema-update: false
