MQ整体流程分析

仿生搬砖人会梦见电子deadline吗
166 阅读6分钟

对掘金小册以及各种文档学习的笔记总结

一、基本概念

  1. RocketMQ由四个部分组成，分别是Producer、Consumer、Broker、NameServer。
    1. Producer：消息生产者，业务端负责发送消息
    2. Consumer：消息消费者，负责消费消息
    3. Broker：消息存储和中转角色，负责接收、存储和转发消息
    4. NameServer：管理所有其他组件，多NameServer时每一个都管理所有组件
  2. 消息Message就是要传输的信息，有以下相关参数。
    1. Topic：Topic（主题）可以看做消息的归类，它是消息的第一级类型。Topic 与生产者和消费者的关系非常松散，一个 Topic 可以有0个、1个、多个生产者向其发送消息，一个生产者也可以同时向不同的 Topic 发送消息。一个 Topic 也可以被 0个、1个、多个消费者订阅。
    2. Tag：Tag（标签）可以看作子主题，它是消息的第二级类型，用于为用户提供额外的灵活性。使用标签，同一业务模块不同目的的消息就可以用相同 Topic 而不同的 Tag 来标识。一条消息可以没有 Tag 。
    3. Group：RocketMQ中，订阅者的概念是通过消费组（Consumer Group）来体现的。每个消费组都消费主题中一份完整的消息，不同消费组之间消费进度彼此不受影响，也就是说，一条消息被ConsumerGroup1消费过，也会再给ConsumerGroup2消费。消费组中包含多个消费者，同一个组内的消费者是竞争消费的关系，每个消费者负责消费组内的一部分消息。
    4. MessageQueue：Message Queue（消息队列），一个 Topic 下可以设置多个消息队列，Topic 包括多个 Message Queue ，一个Topic的多个消息队列可以在不同Broker上，如果一个 Consumer 需要获取 Topic下所有的消息，就要遍历所有的 Message Queue。
    5. Offset：在Topic的消费过程中，由于消息需要被不同的组进行多次消费，所以消费完的消息并不会立即被删除，这就需要RocketMQ为每个消费组在每个队列上维护一个消费位置（Consumer Offset），这个位置之前的消息都被消费过，之后的消息都没有被消费过，每成功消费一条消息，消费位置就加一。

二、消费流程

消息消费整体流程为Producer->Broker->Consumer，接下来从producer开始介绍

  1. Producer相关特性：

    • 发送消息模式：
      1. 异步消息：producer向broker发送消息时指定消息发送成功及发送异常的回调方法，调用API后立即返回，producer发送消息线程不阻塞，消息发送成功或失败的回调任务在一个新的线程中执行。
      2. 同步消息：producer向broker发送消息，执行API时同步等待，直到broker服务器返回发送结果。
      3. 顺序消息：consumer按照发送消息的先后顺序获取消息，从而实现业务场景中的顺序处理。
      4. 单向消息：producer向broker发送消息，执行API时直接返回，不等待broker服务器的结果。
      5. 事务消息：发送消息并异步执行，需要创建TransactionMQProducer,实现TransactionListener接口中的两个方法：
        • executeLocalTransaction:半事务发送成功后，本地的事务逻辑
        • checkLocalTransaction：二次确认时没有收到，broker向本地请求事务状态的方法

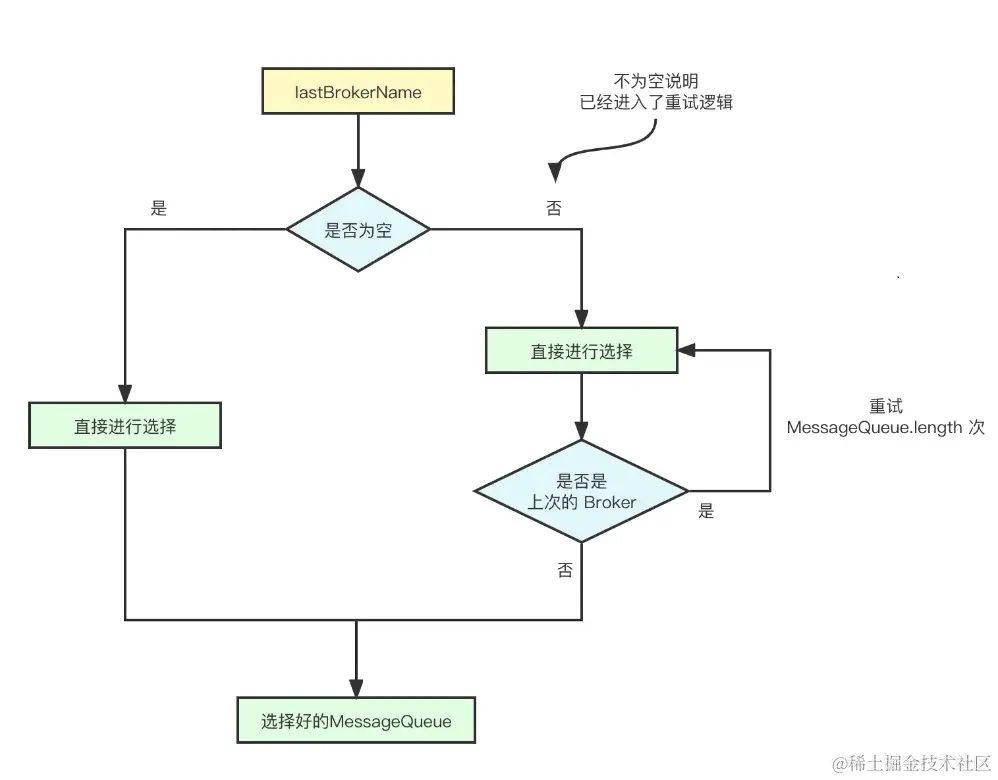

    • 负载均衡：Producer向MessageQueue中发送消息，一个Topic中有多个MessageQueue，Producer的负载均衡就是保证消息向各MessageQueue发送消息相同，有两种实现类型：
      1. RocketMQ默认实现：
        1. 主逻辑：轮询MessageQueue，通过自增取余的方式找到MessageQueue 2. 对Broker的避让逻辑：如果消息发送失败，则下次发送时会优先避开上一次MessageQueue所在的Broker，如果没有符合条件的MessageQueue再运行主逻辑。 producer负载均衡 - 副本.jpg
      2. 通过MessageQueueSelector定义选择策略，有三种MessageQueue选择方式：
        • SelectMessageQueueByHash：按照Hash值区分（）
        • SelectMessageQueueByMachineRoom：按照机房区分（需要自己实现）
        • SelectMessageQueueByRandom：随机分配
        • 重写MessageQueueSelector自定义选择方式

  2. Broker相关特性：

    1. 心跳:

      • 第一次延迟10s，间隔根据config配置确定，配置时间应该在10s~60s之间，默认30s
      • 向所有nameserver更新该Broker上的Topic信息

    2. 接收消息：

      • 可以通过storePathCommitLog配置存储地址，项目中存储在/opt/store/commitlog中，其中存储的CommitLog按照起始偏移量命名

    3. 刷盘：MQ收到的消息通过内存队列方式在DefaultMessageStore中执行存储操作，在config中通过flushDiskType进行修改。

      • 异步刷盘：默认配置消息存入内存后直接返回写成功状态，500ms执行一次刷盘，每次刷16K数据，缺点是可能造成消息丢失，优点是吞吐量大。
      • 同步刷盘：消息写入内存后，立刻通知刷盘线程刷盘，等待刷盘完成后，刷盘线程执行完成后返回消息写成功的状态。

    4. 存储消息方法调用：


  3. Consumer相关特性：

    1. 类型：分为Push与Pull,5.0版本添加POP

      • Push:Broker Push to Consumer，理解为broker一直往consumer发消息（实际本质上也是在Consumer实现pull），实时性较好，但是如果存在慢消费，容易造成消息堆积
      • Pull:Consumer Pull from Broker，理解为consumer批量从broker拉取
      • Pop：只能与Push互相转换，一个Queue可以对应多个Consumer，也可以避免Consumer服务hang导致的消息积压，POP消费模式分析
      • 有三个实现类：DefaultMQPushConsumer、DefaultMQPullConsumer、DefaultLitePullConsumer，其中DefaultMQPullConsumer使用比较复杂，已被弃用，由Lite替换

    2. 相关参数：

      • messageModel：广播与集群消费模式，在集群消费模式下同一个ConsumerGroup的所有消费者共同消费一个Topic
      • consumeFromWhere：消费者消费起始位置，CONSUME_FROM_TIMESTAMP：从指定的时间戳开始消费，默认为消费者启动之前的30分钟处开始消费、CONSUME_FROMFIRST_OFFSET：从最小偏移量开始消费、CONSUME_FROM_MAX_OFFSET：从最大偏移量开始消费（已弃用）
      • messageListener：设置对消息的消费逻辑
      • offsetStore：存储该消费者消费进度，与messageModel有关，广播模式消费进度保存在本地，集群模式保存在远端

    3. 负载均衡： 主要通过对consumer订阅topic的messageQueue重新分配，若同一个ConsumerGroup中的Consumer订阅了不同Topic，会导致messageQueue分配出错，部分消息无法消费。在集群模式中，如果MessageQueue数量小于Consumer数量，则会导致部分Consumer分配不到MessageQueue，无法起到提高消费速度的作用。

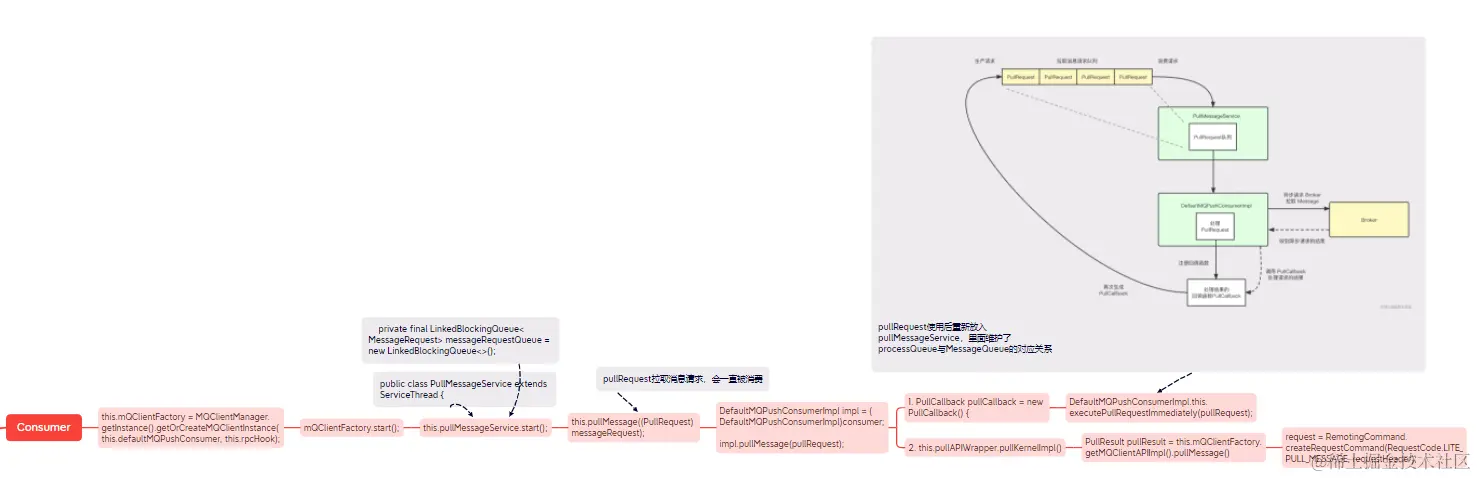

    4. 消费消息
