transformer最初是为了解决NLP任务，把一句话分成词向量然后编码运算出词汇之间的关联。那么视觉中transformer的意义我个人理解为：把图片也抽象成向量，通过增加位置信息和类别信息来建立图中各部分的相互关联性。

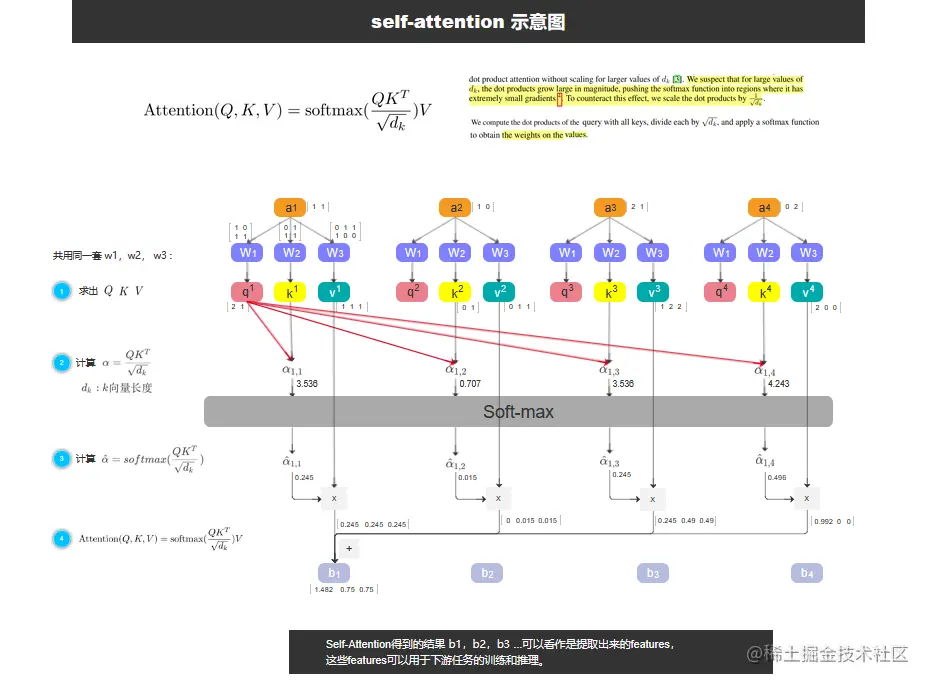

Self-attention

Q（query）：用于主动与其他token计算相似度。

K（key）：被用于与其他token计算相似度。

V（value）：表示当前token的重要程度。


方案一：通过公式生成位置编码。

方案二：生成可学习的位置编码，即输入随机初始化一个编码，作为参数进行更新。

Multi-head Attention

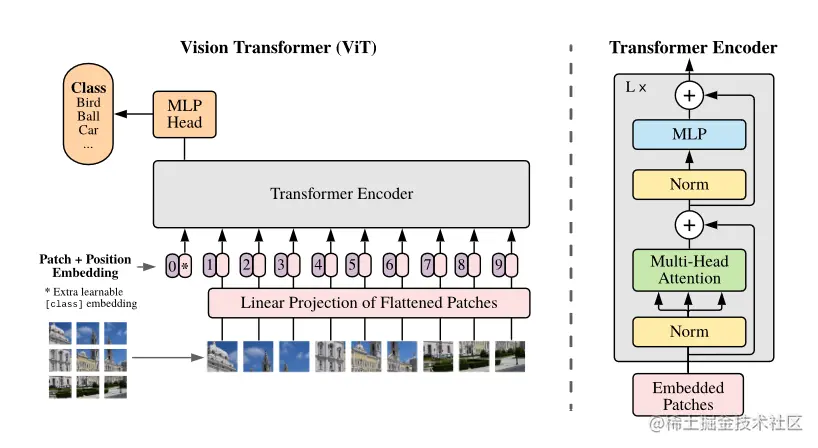

patch embedding：将图像分割成14×14大小的patch（14×14×3），然后经过卷积核卷积（3×3×768），得到输出特征图（14×14×768），然后将这些特征图进行flattern（768×196），再tranpose一下，成为image token（196×768）。

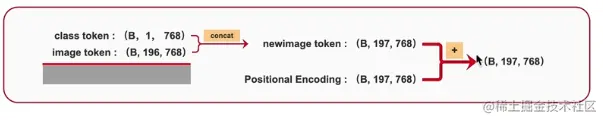

class embedding + positional Embedding：将类别信息class token（1×768）与image token相concat（197×768）；将位置信息position embedding（197×768）与new image token相add（197×768）。
transformer encoder：将上一步得到的向量（197×768）输入Encoder中，经过了Norm层→Multi-Head→Norm层→MLP→Norm层得到输出（197×768）。
classify-分类：将位置信息class token（1×768）输入MLP Head（可以理解为全连接层），得到分类结果。

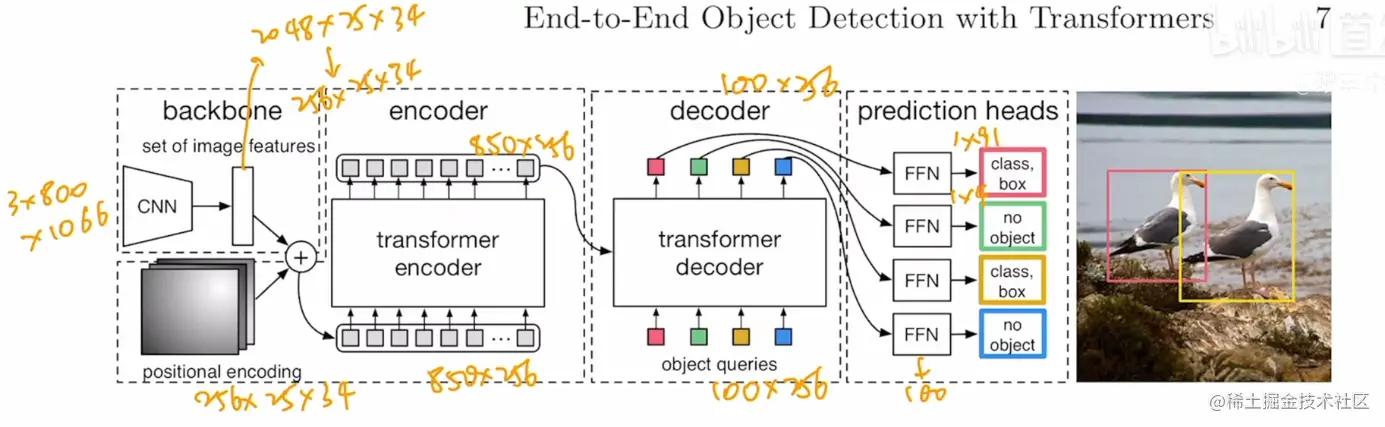

卷积网络提取特征-backbone：输入图片（3×800×1066）通过卷积网络提取特征（2048×25×34），再经过1×1的降维操作（256×25×34），与位置信息（256×25×34）add操作，然后进行flattern（256×850）和transpose（850×256），输入Transformer Encoder。
Transformer Encoder学习全局特征：经过encoder输出仍然是（850×256）。
Transformer Decoder强化学习到的特征：将encoder输出特征与object queries（100×256）送入decoder中，得到输出向量（100×256）。
计算loss：将Decoder的输出送入检测头FFN（feed forward network，可以理解为全连接层）中，预测出x，y，w，h，class（有多少类，class就是多长），训练时将预测框与Ground Truth做匹配，计算loss：一张图片输入DETR中，得到N个预测框，将预测框与GT的类别、位置信息进行loss计算，通过最优二分图匹配算法（可以调用scipy包中的linear-sum-assignment函数），找到使得loss最小的，唯一匹配GT的预测框，由于是唯一的，因此不需要NMS算法。

特点：对于小目标的检测效果并不出众。
