[MIT6.S081] 又de好久了bug · Lab5 · Lazy Allocation

La5 讲义

前面两题完成得比较顺利，但最后一题又花费了我很多时间来debug，感到自己对OS的理解和debug能力还有所欠缺。

Eliminate allocation from sbrk() (easy)

Try to guess what the result of this modification will be: what will break?

使用sbrk()申请了一片空间，但没有实际为其分配PTE和物理内存。因此到后续需要使用到这片空间的内容时，应该会发生页错误。

正确完成代码后，终端输出：

usertrap(): unexpected scause 0x000000000000000f pid=3
            sepc=0x0000000000001258 stval=0x0000000000004008
va=0x0000000000004000 pte=0x0000000000000000
panic: uvmunmap: not mapped

几个小细节：

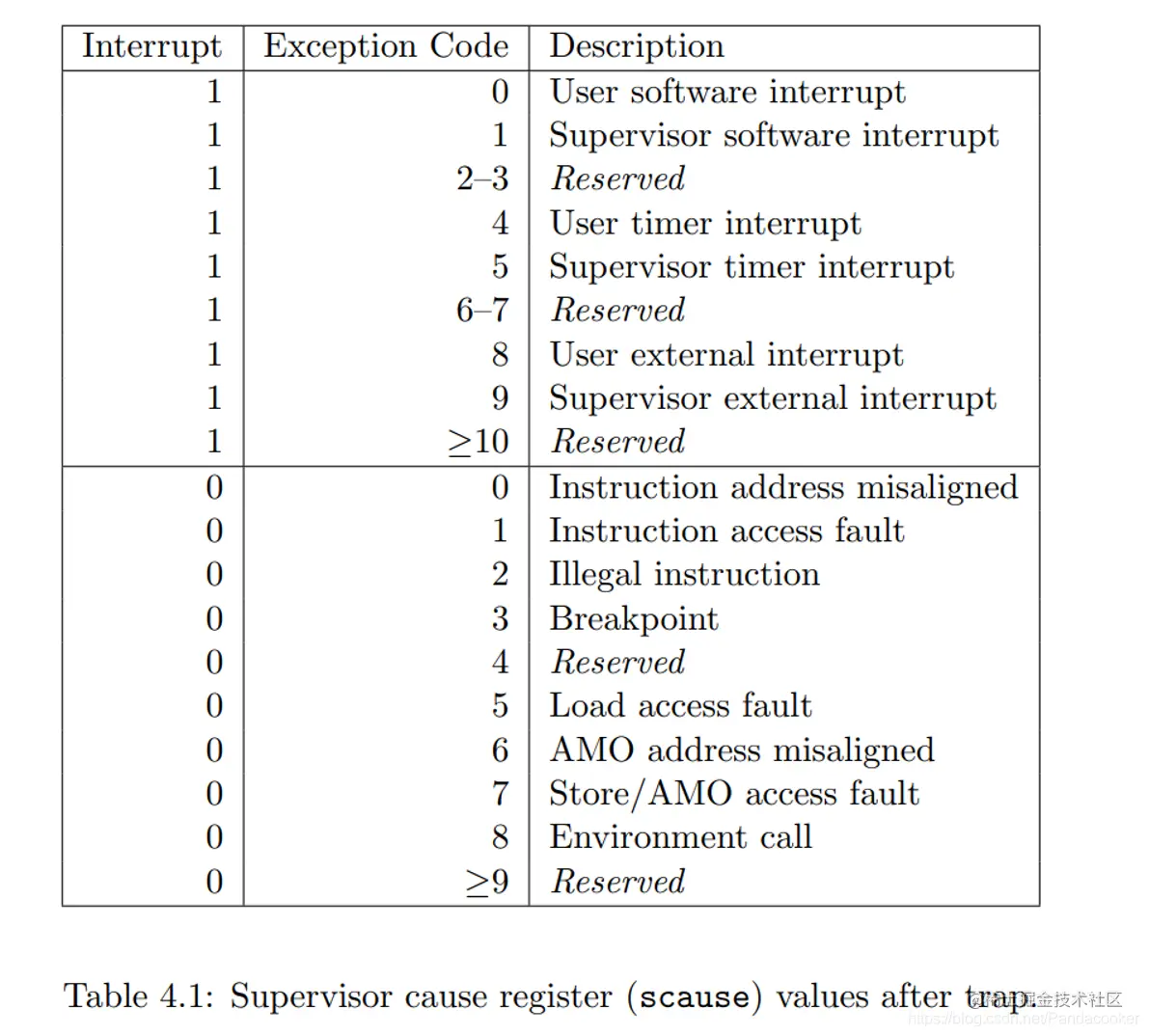

1. "usertrap(): ..." 信息是来自trap.c的usertrap()，它捕捉了一个它无法处理的异常。scause 0x000000000000000f说明scause寄存器低四位全为1，具体含义见下图；pid = 3说明进程id是3，pid=0的进程是init，pid=1的是，pid=2的是shell；stval=0x0..04008说明导致page fault的虚拟地址是0x4008。在shell中输入echo hi，运行echo程序，这会调用exec()系统调用，exec()丢弃刚刚fork()得到的内存空间，并使用sbrk()申请。

2.不改变进程的大小p->sz，则只发生了页错误而不会出现panic: uvmunmap: not mapped，反之则会出现。

待补充

3. scause寄存器的内容是什么时候加载进去的？

待补充

Lazy allocation (moderate)

跟着讲义的hints就能完成，没有什么难度。

一个尚未找到答案的问题：
在lazy allocation的实现中，对于一个进程而言，其所使用的虚拟内存并没有全部映射到物理内存中（若在其运行过程中没有用到所有的页），且uvmunmap()仍使用原来的实现，则在释放该进程时，会出现panic: not mapped。 我使用的解决方案是，将这个条件分支的处理由panic改为continue;

if((*pte & PTE_V) == 0)
    continue;

问题是这样的处理方式是否会导致原先应该发生panic的情况（即非lazy allocation引起的）没有发生panic，而引起一些系统的安全问题？
这个问题可以转换为“使用egear allocation时，在什么情况下，会触发这个panic？”是不是如果能够保证内核其余部分的实现是完全正确的，就无论如何都不应该会触发这个panic？

Lazytests and Usertests (moderate)

我在完成本题时，感觉讲义中的以下两条hints不太好理解：

Handle the case in which a process passes a valid address from sbrk() to a system call such as read or write, but the memory for that address has not yet been allocated.

在一些系统调用中（如write和read）会使用到一些有效地址（在sbrk中已经注册为合法，即小于p->sz），但还没为这部分的地址分配相应物理内存与建立映射。例如下面这个语句就会从文件描述符fd2中读取sizeof(buf)个字符到buf这个数组中，但内核还没有为buf这个数组分配相应的物理内存与建立映射。

read(fd2, buf, sizeof(buf));

Handle faults on the invalid page below the user stack.

在user stack之下是guard page，text segment与data segment，sbrk系统调用与用户都不应该会使用这部分的虚拟地址。若使用到这部分虚拟地址，则说明用户栈溢出了，需要杀死该进程。 那么怎么判断该虚拟地址在是不是guard page中呢？sp寄存器保存着当前进程的用户栈的地址。我们可以由r_sp()和p->trapframe->sp两种方式获取到sp寄存器中存储的值。

遇到的bugs

1.panic: uvmunmap: walk

现象：

$ lazytests
lazytests starting
running test lazy alloc
panic: uvmunmap: walk

分析：
L2或L1级page directory的pte的PTE_V为0，则walk()函数会返回0，然后uvmunmap()就会panic: uvmunmap: walk

解决：
将uvmunmap()修改为

if((pte = walk(pagetable, a, 0)) == 0)
	continue;
	// panic("uvmunmap: walk");

2.内核陷入

现象：

$ lazytests
lazytests starting
running test lazy alloc
test lazy alloc: OK
running test lazy unmap
scause 0x000000000000000d
sepc=0x0000000080000d98 stval=0x0000000000000000
panic: kerneltrap

分析：
可以看见这是在内核中发生的陷入，在kernel.asm中搜索80000d98，知道这个陷入是在memmove()中发生的。搜索memmove()，发现在copyin()，copyout()和uvmcopy()中使用了该函数。再仔细检查了这三个函数，发现问题是出在uvmcopy()上。我直接将(*pte & PTE_V) == 0的条件分支注释掉了，也就是说没有建立映射的pte也会执行for循环体中剩余的指令，包括memmove()。

解决：

int uvmcopy(pagetable_t old, pagetable_t new, uint64 sz) {
  ...
  for(i = 0; i < sz; i += PGSIZE){
    if((pte = walk(old, i, 0)) == 0)
      panic("uvmcopy: pte should exist");
    // if((*pte & PTE_V) == 0)
    //   panic("uvmcopy: page not present");
    ...
  }
  ...
}
修改为：
int uvmcopy(pagetable_t old, pagetable_t new, uint64 sz) {
  ...
  for(i = 0; i < sz; i += PGSIZE){
    if((pte = walk(old, i, 0)) == 0)
	  continue;
    if((*pte & PTE_V) == 0)
      continue;
    ...
  }
  ...
}

3.panic: walk

现象：

$ lazytests
lazytests starting
running test lazy alloc
test lazy alloc: OK
running test lazy unmap
panic: walk

分析：
查看walk()函数，这个panic的直接原因是va变量的值大于了MAXVA。

if(va >= MAXVA)
  panic("walk");

通过为walk添加一个参数cause（如下代码所示），并在不同的调用walk函数的地方传入不同cause值，再次运行lazytests，终端输出"cause: 3"，由此可以确定是由uvmunmap()导致的该panic。

pte_t * walk(pagetable_t pagetable, uint64 va, int alloc, int cause) {
  if(va >= MAXVA){
    printf("cause: %d\n", cause);
    panic("walk");
  }
  ...
}

继续使用上述方法，确定是uvmfree()调用uvmunmap()导致的该panic：

uvmunmap(pagetable, 0, PGROUNDUP(sz)/PGSIZE, 1, 2);

在释放进程时会调用uvmfree()，此时sz = p->sz，因此有可能是p->sz大于了MAXVA。导致该问题的原因可能是在为

解决：
在sys_sbrk()中限制只有当 p->sz+n <= MAXVA 时，才更新p->sz的大小。

4.test rwsbrk: panic: freewalk: leaf

现象：

test rwsbrk: panic: freewalk: leaf

分析：
该panic在Lab3 page table 中也曾遇到过：若L0页表项的PTE_V标志位没有置0，则会输出该错误信息。

$ usertests rwsbrk
usertests starting
test rwsbrk: pte:208c5c0f pid: 3
panic: freewalk: leaf

修改freewalk，让其输出出错对应的pte，可以看到其低四位标志位均为1（X,W,R,V），U为0。另外，出错的进程pid为3，使用vmprint()将pid=3的进程的页表打印出来，可以看到这个pte并不在页表之中，这似乎是一个非法的pte。

page table 0x0000000087f55000
..0: pte 0x0000000021fd4401 pa 0x0000000087f51000
.. ..0: pte 0x0000000021fd4001 pa 0x0000000087f50000
.. .. ..0: pte 0x0000000021fd481f pa 0x0000000087f52000
.. .. ..1: pte 0x0000000021fd3c1f pa 0x0000000087f4f000
.. .. ..2: pte 0x0000000021fd381f pa 0x0000000087f4e000
.. .. ..3: pte 0x0000000021fd341f pa 0x0000000087f4d000
.. .. ..4: pte 0x0000000021fd301f pa 0x0000000087f4c000
.. .. ..5: pte 0x0000000021fd2c1f pa 0x0000000087f4b000
.. .. ..6: pte 0x0000000021fd281f pa 0x0000000087f4a000
.. .. ..7: pte 0x0000000021fd241f pa 0x0000000087f49000
.. .. ..8: pte 0x0000000021fd201f pa 0x0000000087f48000
.. .. ..9: pte 0x0000000021fd1c1f pa 0x0000000087f47000
.. .. ..10: pte 0x0000000021fd181f pa 0x0000000087f46000
.. .. ..11: pte 0x0000000021fd141f pa 0x0000000087f45000
.. .. ..12: pte 0x0000000021fd101f pa 0x0000000087f44000
.. .. ..13: pte 0x0000000021fd0c1f pa 0x0000000087f43000
.. .. ..14: pte 0x0000000021fd081f pa 0x0000000087f42000
.. .. ..15: pte 0x0000000021fd040f pa 0x0000000087f41000
.. .. ..16: pte 0x0000000021fd001f pa 0x0000000087f40000
..255: pte 0x0000000021fd5001 pa 0x0000000087f54000
.. ..511: pte 0x0000000021fd4c01 pa 0x0000000087f53000
.. .. ..510: pte 0x0000000021fd9007 pa 0x0000000087f64000
.. .. ..511: pte 0x0000000020001c0b pa 0x0000000080007000

解决：
相应代码修改为：

(va < p->sz)
&& (va >= p->trapframe->sp)
&& (((pte = walk(p->pagetable, va, 0, 0))==0) || ((*pte & PTE_V)==0));
