JQC-3FF-S-Z 继电器模块使用（arduino）

前言

继电器模块可以控制电流的接通和非接通状态，和开关一样。实际上是用小电流去控制大电流运作的一种“自动开关”

本文只是简单使用继电器模块做一个 led 点亮和熄灭的案例，结合案例可以和 nodemcu 等板子结合做出远程控制开关。

材料准备

1. 杜邦线若干
2. JQC-3FF-S-Z 模块一个
3. arduino uno 板子一个
4. led 小灯一个

JQC-3FF-S-Z 模块说明

常开接口最大负载:交流250V/10A，直流30V/10A:

JQC-3FF-S-Z 引脚说明

需要注意：

• NC 常闭端口输入高电平触发和 COM 断开
• NO 常开端口输入高电平和 COM 断开

接线图

arduino 代码

代码比较简单且有注释，不做说明了

/**
 * 案例使用 NC 常闭端口演示
 * NC 常闭端口输入高电平触发和 COM 断开
 */

int ncPin = 12; // 接继电器的 IN 端口

void setup() {
  Serial.begin(9600); // 串口通信用于输出 log
  pinMode(ncPin, OUTPUT);
}

void loop() {
  Serial.print("\n高电平断开");
  digitalWrite(ncPin, HIGH); // IN口高电平。此时NO和COM连接；NC和COM断开
  delay(5000);

  Serial.print("\n低电平接通");
  digitalWrite(ncPin, LOW); // IN口低电平。此时NO和COM断开；NC和COM连接
  delay(5000);
}

最后

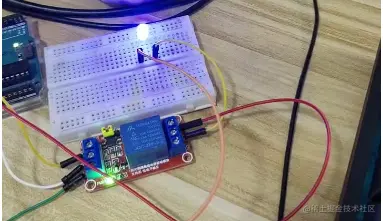

当出现接通时，led 会亮起来。
