针对PV/ess的电动汽车充电站协同管理:一种多智能体深度强化学习方法

针对PV/ess的电动汽车充电站协同管理:一种多智能体深度强化学习方法

Cooperative Management for PV/ESS-Enabled Electric Vehicle Charging Stations: A Multiagent Deep Reinforcement Learning Approach

• 主要内容：动态数据下的实时调度
• 特别点：使用多智能体，基于CommNet，多个agent参数共享

主要思想

• 系统描述

  • N个充电站（EVCS），用向量$C$表示，一个充电站属于一个公司（用向量$Y$表示），一个公司有多个充电站。充电站与储能设备（ESS）相连，属于一个公司的EVCS可以共享ESS的能量。用向量$P$表示PV系统，将太阳能转化。向量$E$表示ESS和EVCS的连接。向量$L$表示充电站负荷。向量$V$表示PV产生的能量。向量$H$表示车辆用电需求。



  • **状态空间：**包括ESS状态、电价状态和负荷状态。用向量$O$表示每个EVCS与ESS相连（$E$）的充电量。向量$D$表示总的需求$D=L+H$。最终状态用向量$S$表示，$s^n_t=[o^n_t,E^{min}_{g,n},E^{max}_{g,n},price_t,price_t^{avg},v^n_t,d^n_t]$；其中E限制在一个安全范围内，所以有最大和最小值；电力价格会随着时间变化，所以设定一个24小时内的平均价格供EVCS参考。

  • **动作空间：**用向量$F$表示纯需求，$F=max\{D-V,0\}$。EVCS首先使用相连的ESS的电力，不足时使用共享电力，称之需求能量，用向量$W$表示，$W=max\{F-(O-E^{min}_{g,n}),0\}$。当W不为0时，则需购买或使用共享电力。ESS有剩余电力（可以提供给共享）表示为向量$U$：



    而对于不足的EVCS需要购买，购买的电力用$J$表示，$J=max\{W-\sum_{n'\neq n}u_t^{n’},0\}$，会优先使用距离最近的ESS的电力。用向量$Q$表示EVCS被提供的共享能量$Q^n=\{q_t^{n,0},...,q_t^{n,m},...,q_t^{n,N-1}\}$，满足所有共享需求后仍有剩余的用向量$B$表示，$B=U-Q$

    共享都不足时，需要购买，购买电力 = max{不足能量 - 其他ESS可提供的能量，0}

    动作分为充电动作和放电动作。能量操作最小单位为$Δu$，动作向量$A=\{-Δu,...,-KΔu,+Δu,...,+KΔu\}$，$KΔu$为充放电的最大量，在状态$s_t$下的动作约束为：



    直连ESS充电量在最小值和$Δu$之间时进行充电操作，否则都可执行

    用函数$ESS(a^n_t)$表示充入ESS系统$e_n$的能量，$U(a^n_t)$表示充电或放电的数量。



  • 奖励

    • $r^n_{total}=r^n_p+r^n_b+r^n_s+r^n_o$ 分为三个：EVCS耗费的成本$R_p$，充电效益$R_b$，过充损失$R_o$。

    • $r^n_p=-(j^n_j+ESS(a^n_t))*price_t$，如果售出的能量大于购买的能量，会得到奖励。否则，负奖励作为惩罚。

      成本 = -(直冲的能量+购买的能量 )* 价格

    •

      充电量-最小电量 > 需求的话，充电效益=需求 *价格 *系数，超过需求的部分作为共享能量$U$；否则 效益=（充电量-最小电量）* 价格

    • $r^n_s=\sum_{m\neq n}q_t^{n,m} * price_t$ ，表示使用共享能量而减少的购买成本

    • $r^n_o=−((b^n_t + U(a^n_t))−E^{max}_{g,n}) * price_t$，表示充电量大于最大直冲量时的过充损失

      过充损失 = -[（满足所有共享需求后仍有的剩余 + 充电量）- 最大直冲量] *价格

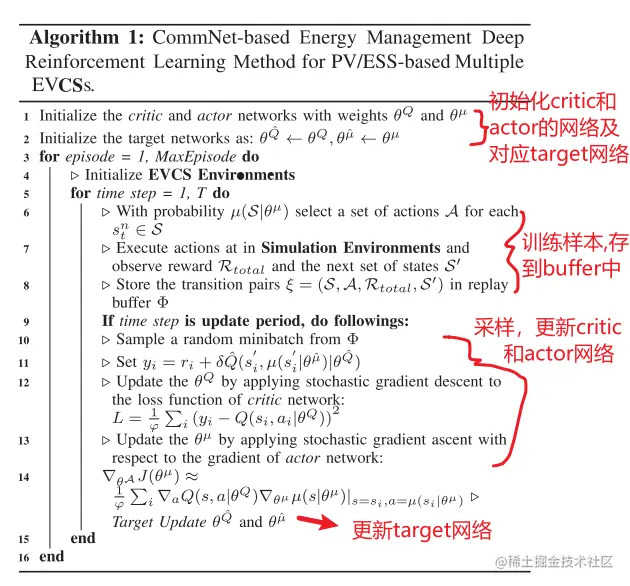

• 算法

  • 基于CommNet

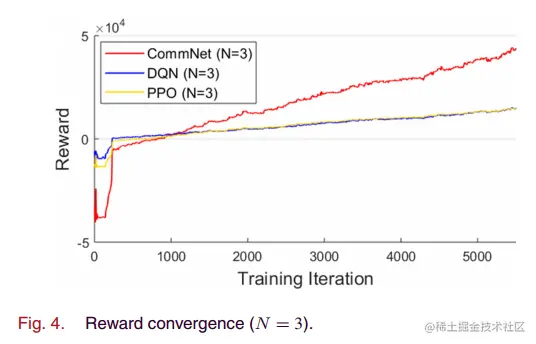

实验

•

  在其他agent policy变化时，CommNet会通信（计算每个agent隐层的Mean作为agent输入的一部分）

  平均推理时间为0.002714秒，可以用于实时系统中
