1、三层交换机概述
三层交换技术可以实现VLAN间通信
三层交换=二层交换+三层转发
主要三层交换机并不具备路由器特有的NAT vpn等技术
三层交换机具有路由功能可转发数据，ip地址是配置在虚拟接口（vlanif）上而不是物理接口上，物理接口配置trunk对接交换机，配置access对接PC机
2、三层交换机的原理（由MSL表实现一次路由多次交换）
当三层设备接收到一个数据帧，会拆除原数据帧，重新封装新的源MAC地址和目标MAC地址，并且因为帧头部的信息发生变化，最后的帧校验CRC也应当随之改变。 在这个流中的多个数据包，其中只有第一个数据包是由三层交换机的三层引擎来处理的，处理的方式是软件方式，与路由器相同，三层引擎获取了新的2层封装信息后，路由这个数据包。 在第一个数据包转发完成后，在硬件中创建一个MLS条目，用于后续的数据包由硬件执行的重新封装和快速转发。2层数据帧会被重新封装为需要转发的下一个网段的帧格式。 这就是MLS “一次路由，多次交换”的原理
PS：MLS表由FIB（转发信息库）与邻接关系表组成
-
FIB（转发信息数据库）：
FIB从概念上讲类似于路由表，它维护着一个IP路由表中包含的转发信息的镜象。当网络中路由或拓朴结构发生了变化时，IP路由表就被更新，而这些变化也反映在FIB中。FIB基于IP路由表中信息，维护着下一网络段的地址信息。是路由表一个镜像，路由表更新时，FIB随之变化，其中FIB包含邻接主机的IP地址与VLANID的对应关系（可以简单理解为路由表）
-
邻接关系表：
邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。（可以简单理解为mac地址表）
3.三层交换机+静态路由配置实验

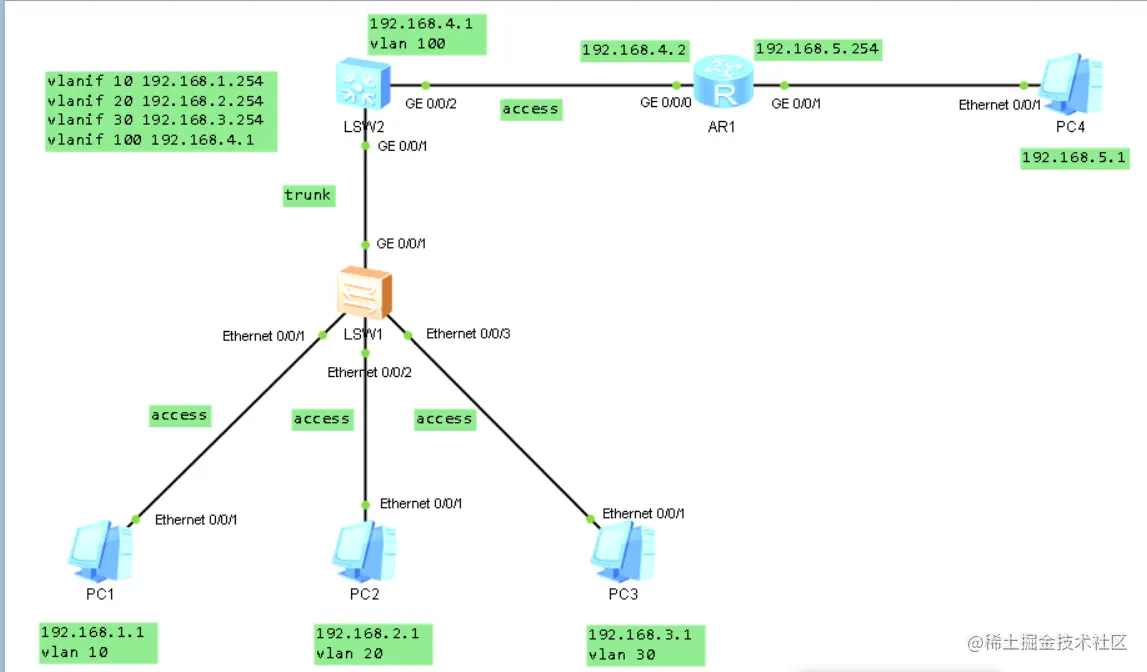

3.1、画出拓扑图，并配置好PC机的IP地址，子网掩码和网关

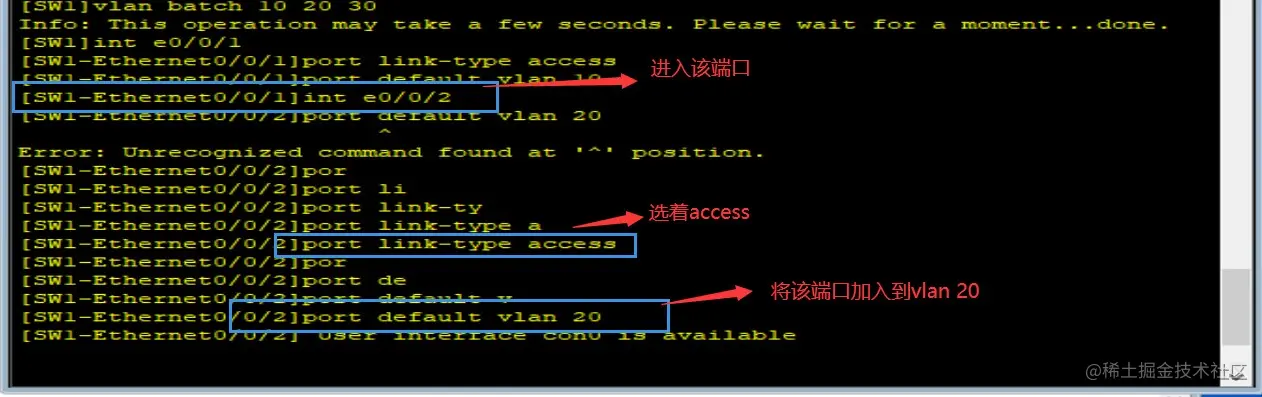

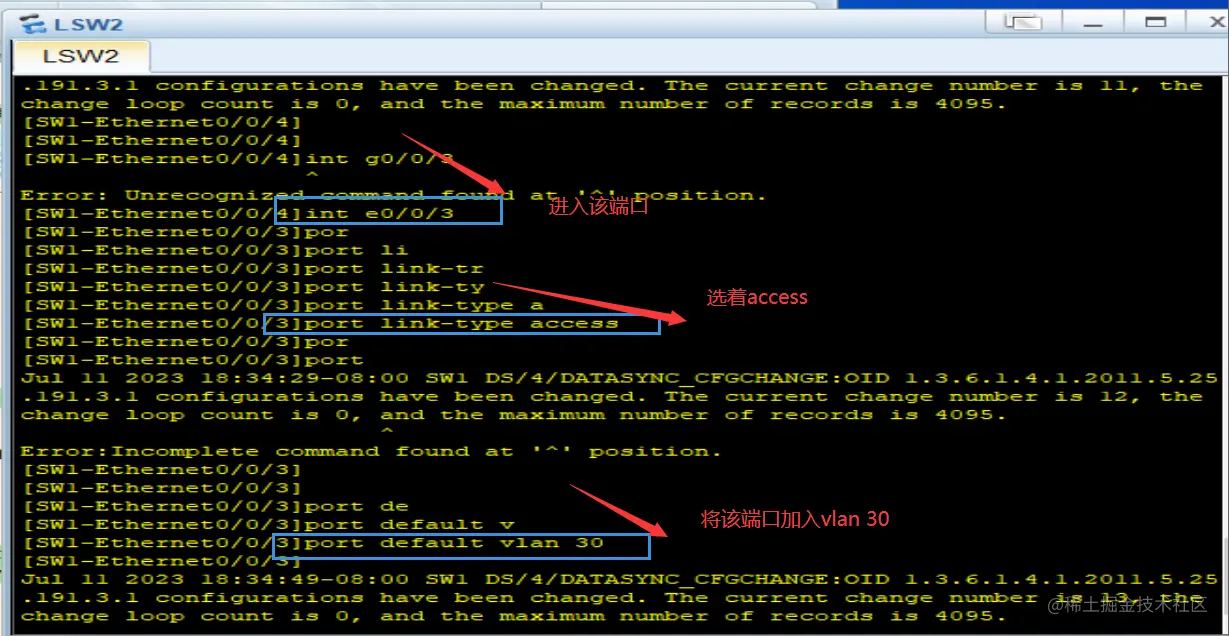

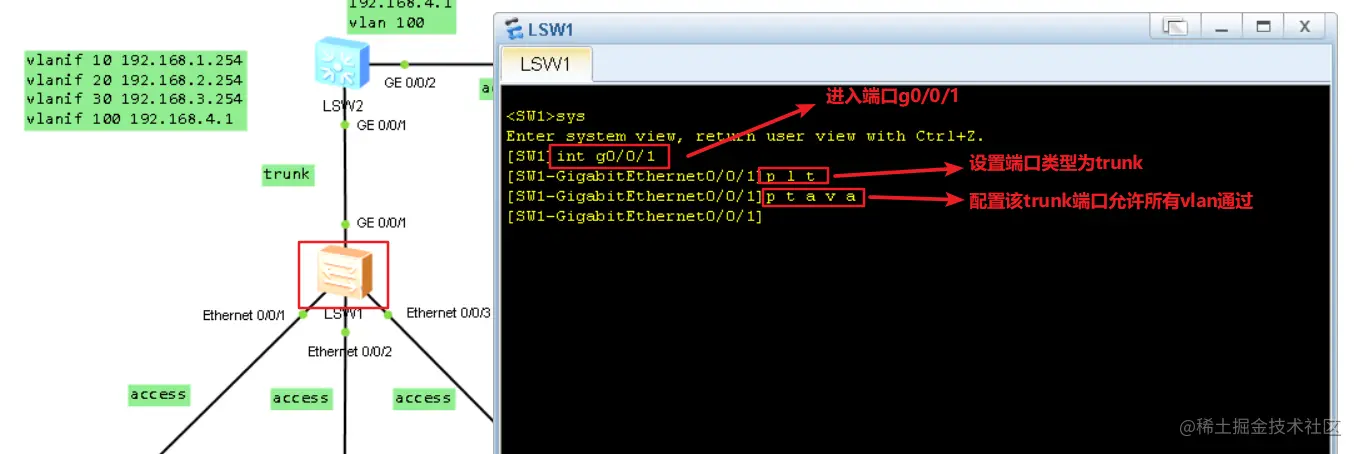

3.2、配置二层交换端口为trunk端口并允许所有vlan通过，划分pc1.2.3的vlan

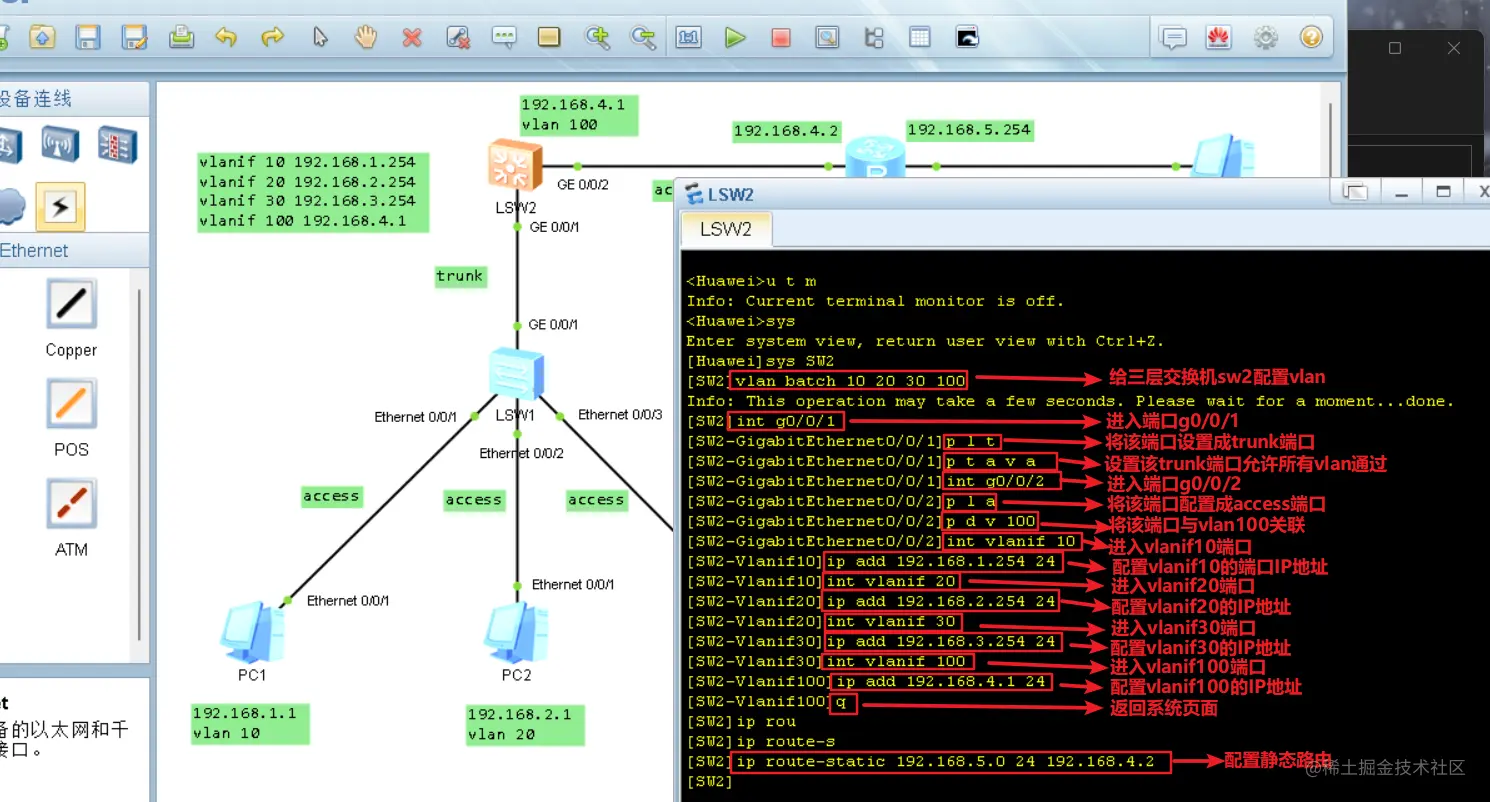

3.3、配置三层交换机的端口，vlan并配置vlanif的IP地址

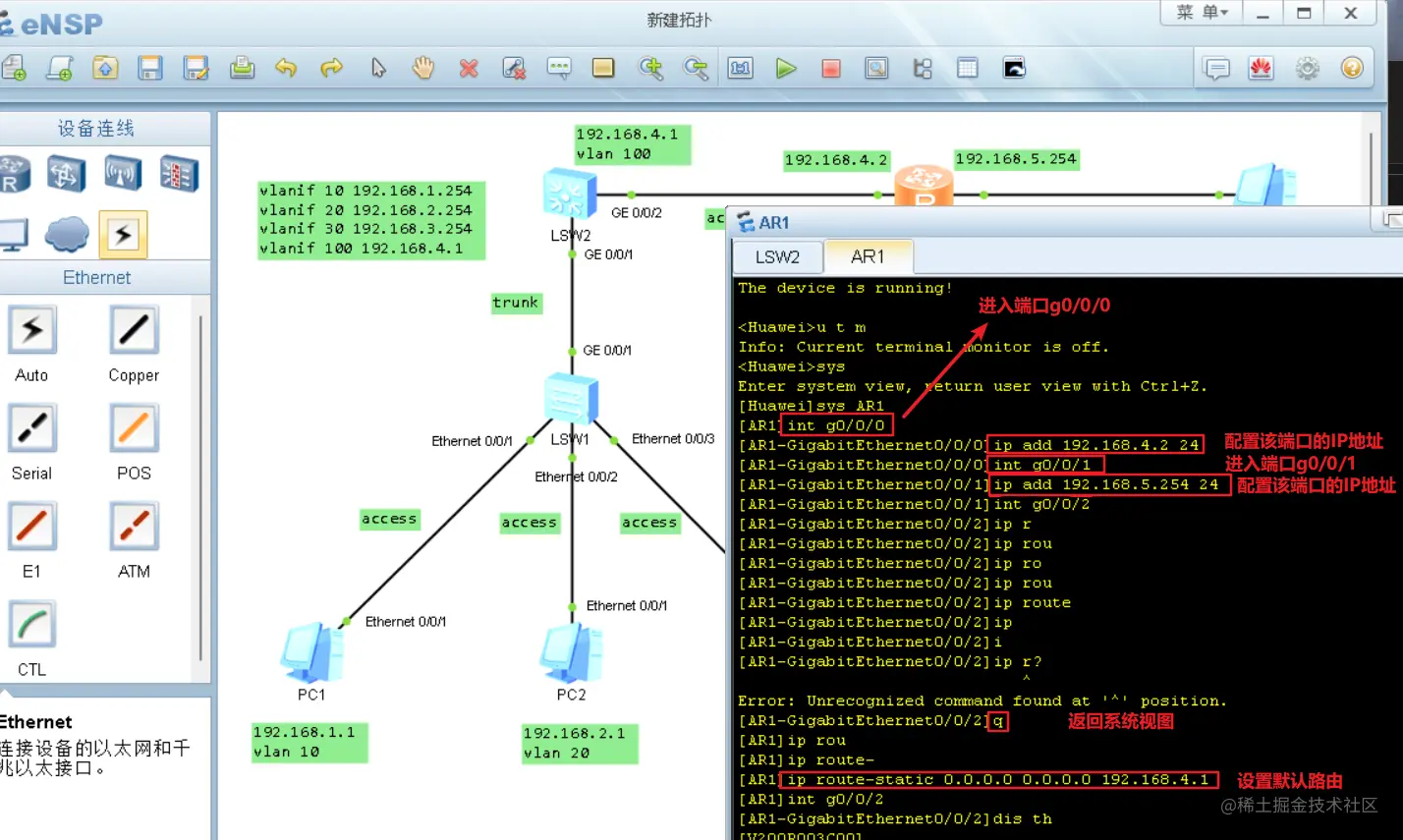

3.4、配置路由器静态路由
3.5、在PC机中测试
PC1中pingPC2（192.168.2.1）与PC3（192.168.3.1），测试三层交换机配置是否成功
PC1中pingPC4（192.168.5.1），测试静态路由配置是否成功
配置全部生效，网络能够实行通信，实验成功
4、总结
三层交换机和单臂路由一样都是实现vlan之间的通信，但单臂路由的应用场景较为不同（单臂路由的原理，特点与缺陷可以去看我上一篇静态vlan配置和单臂路由的博客第5点）
三层交换机的特点就是“一次路由，多次交换”，但并不具备路由器特有的NAT vpn等技术
-
一次路由:
数据流的第一个数据包由三层引擎来处理，重新封装MAc，再路由转发数据包
-
多次交换:
第一个数据包转发后，会在硬件创建一个MSL条目，MSL包含FIB(转发信息库:包含邻接主机IP和vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据
使用三层交换机一定需要注意三层交换机的vlan接口是虚拟接口，不是物理接口，且二层交换机和三层交换机之间相连的端口都要设为trunk端口，主机ip和vlan虚接口ip地址（其对应的网关地址）不能重复。
