三层交换实验配置

搁浅的波塞冬
178 阅读1分钟

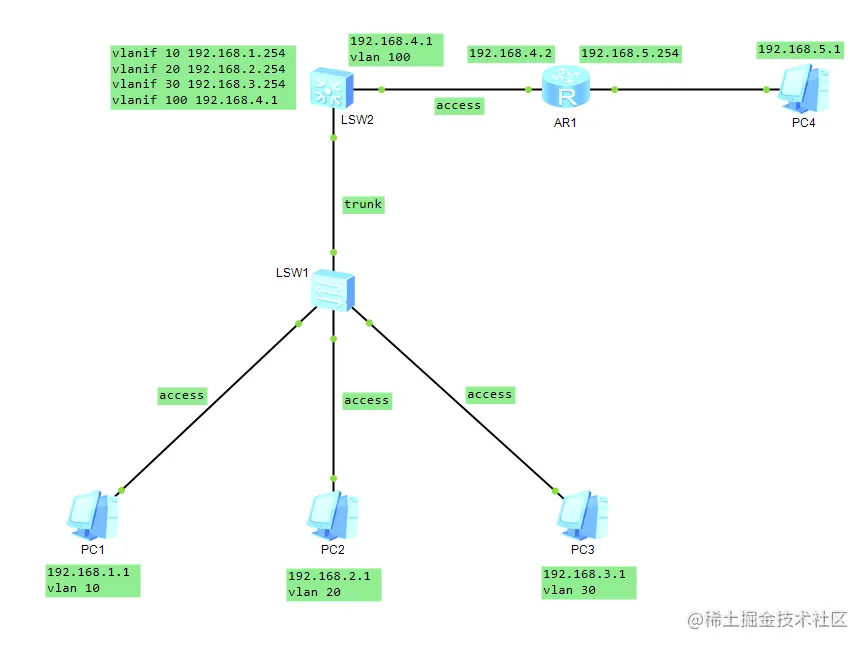

配置拓扑图，并标识好地址

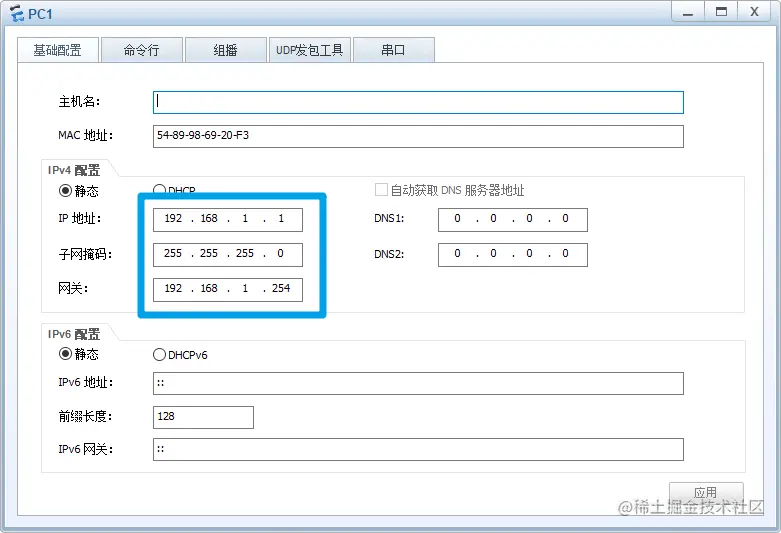

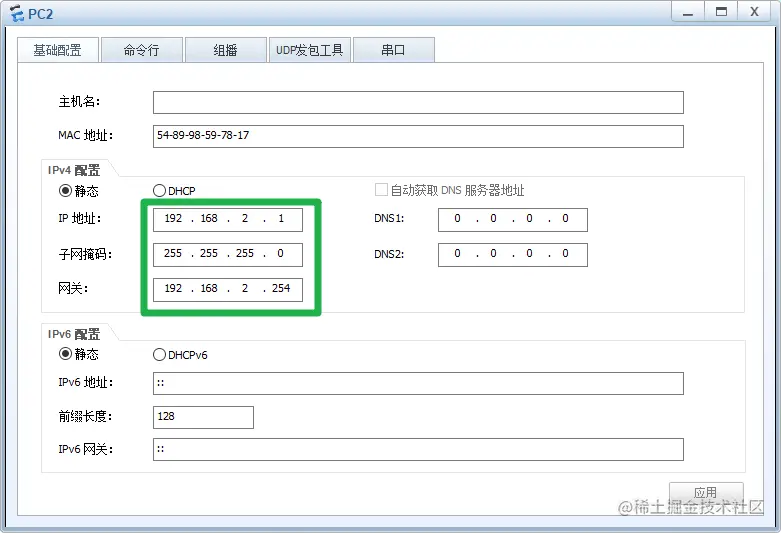

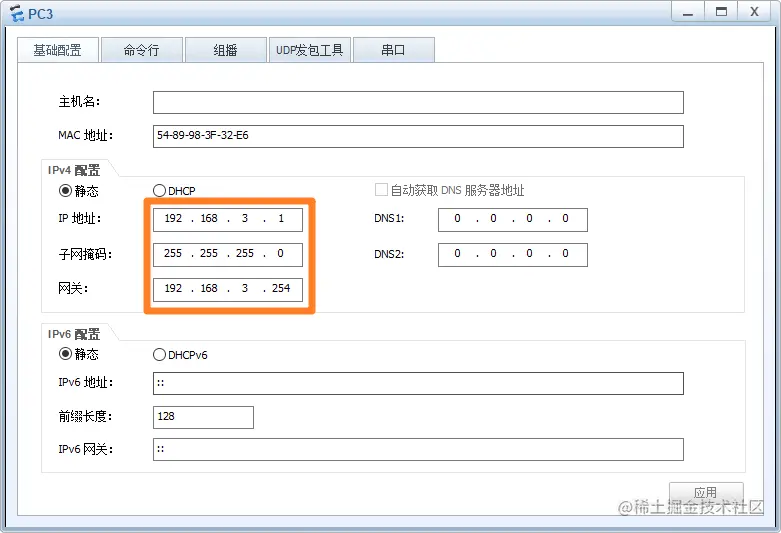

配置好PC1,PC2,PC3,PC4的IP地址，子网掩码和网关

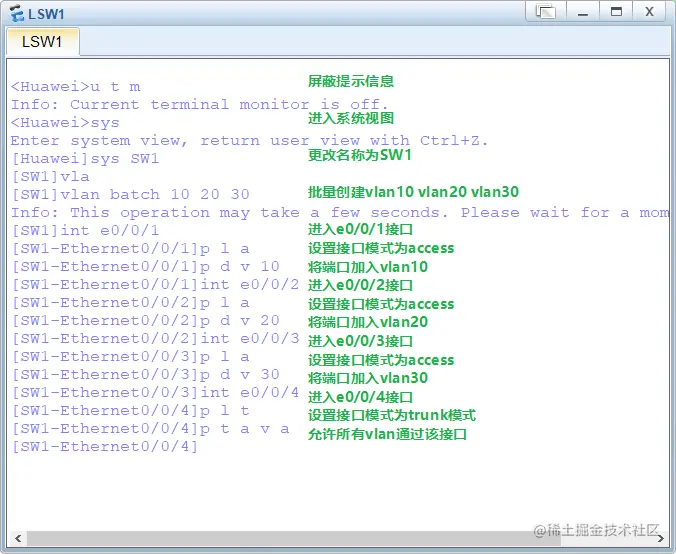

配置SW1交换机

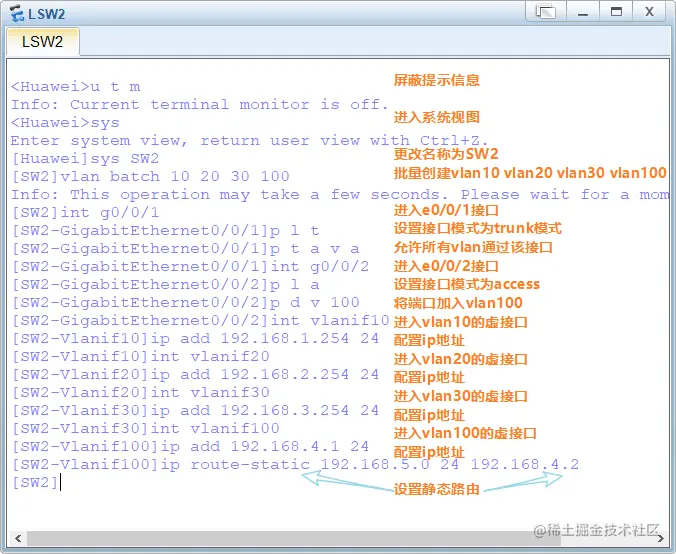

配置SW2交换机


配置R1路由器

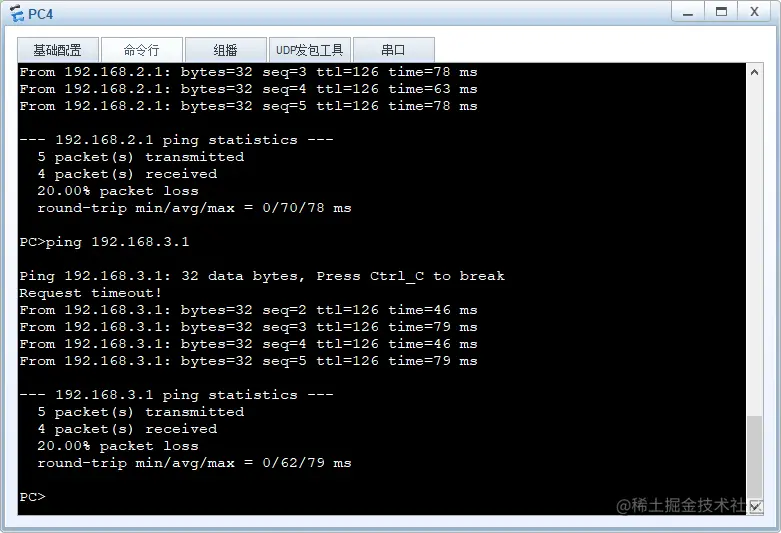

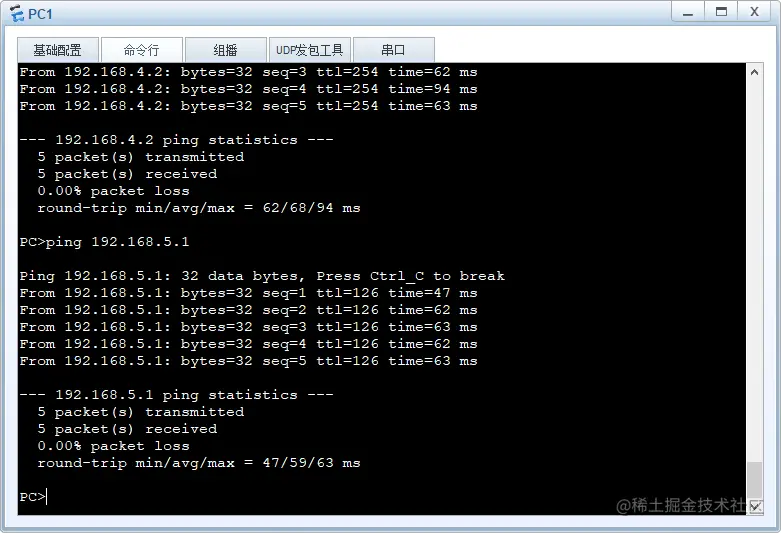

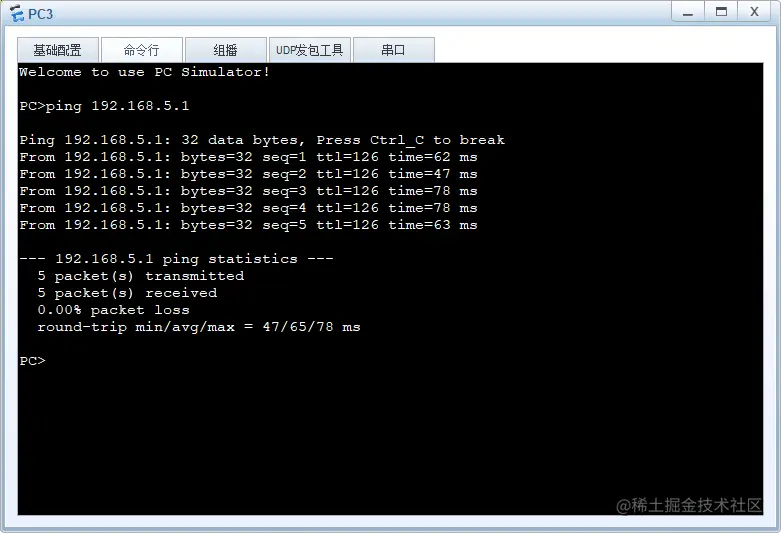

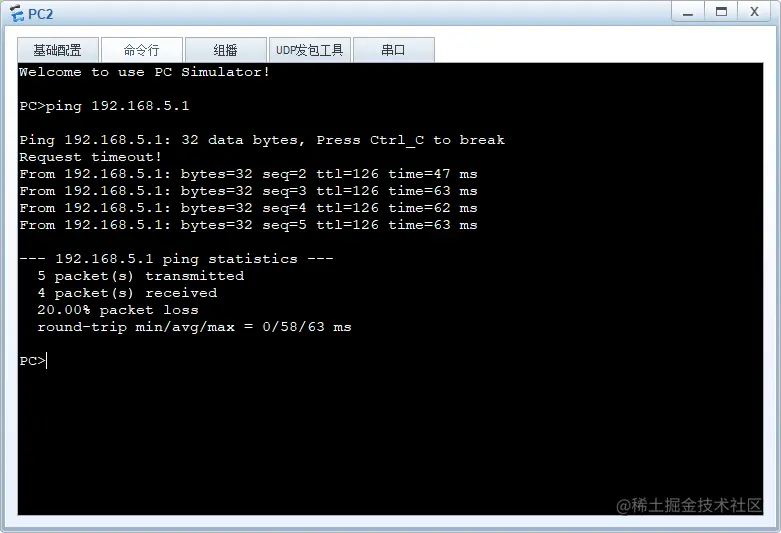

测试连通性
