单臂路由的简易配置

真的稀碎
444 阅读3分钟

单臂路由概念

单臂路由是一种网络架构概念，它允许将网络流量从一个网络接口引导到另一个网络接口，同时保持网络的连通性。在单臂路由中，只有一个物理接口用于处理所有的网络流量，而不是使用传统的两个接口（一个用于输入，一个用于输出）。这种架构可以提供更高的网络灵活性和可扩展性，同时减少网络设备的数量和复杂性。单臂路由通常用于网络安全设备，如防火墙和入侵检测系统，以便监控和控制网络流量。

单臂路由作用

单臂路由的主要作用之一是简化网络部署。它可以减少所需的物理连接和设备数量，从而降低了成本和复杂性。在一些场景中，如小型办公环境或个人家庭网络中，单臂路由可以提供高效的解决方案。

此外，单臂路由还可以用于网络监控和分析。通过将所有流量引导到单个接口，管理员可以更轻松地监视和分析网络流量。这对于网络故障排除、安全审计和流量优化非常有帮助。

需要注意的是，单臂路由并不适用于所有情况。在某些复杂的网络环境中，可能需要使用其他路由配置方式来满足特定的需求。因此，在实施单臂路由之前，建议仔细评估网络需求，并确保其符合特定环境的要求。

配置单臂路由

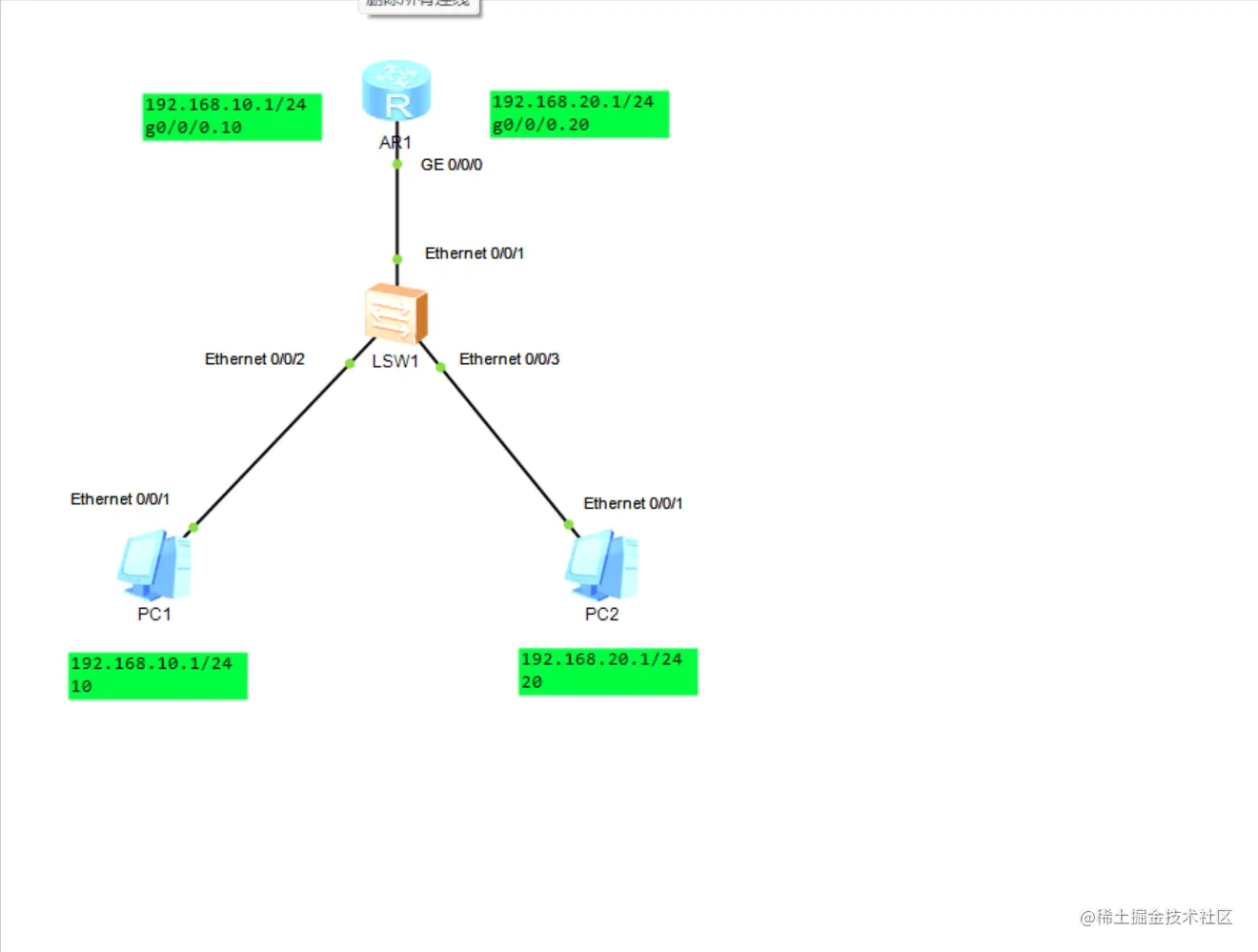

首先建立正常的拓扑结构，并配置好主机的IP子网掩码及其网关。

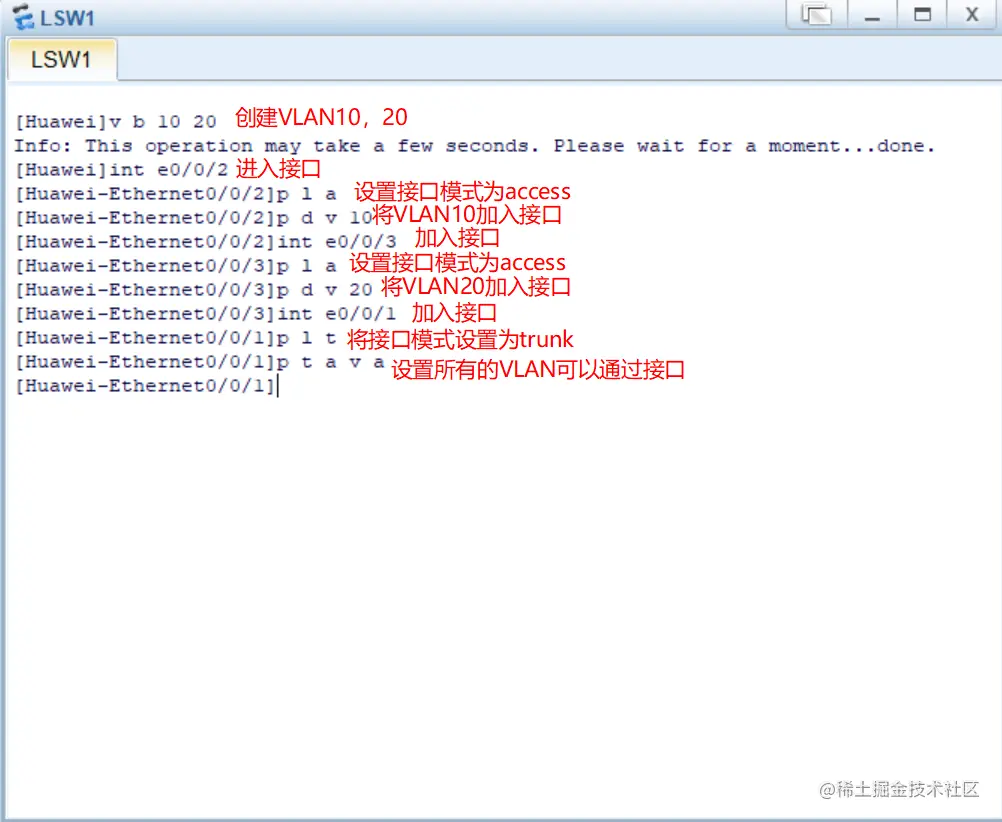

首先第一步先进行交换机配置，需要进行如下配置：

  • 创建vlan10和vlan20

  • 接口e0/0/2设置为access模式、加入vlan10

  • 接口e0/0/3设置为access模式 、加入vlan20

  • 接口e0/0/1设置为trunk模式，允许所有vlan通过该接口

[Huawei]v b 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]int e0/0/2
[Huawei-Ethernet0/0/2]p l a
[Huawei-Ethernet0/0/2]p d v 10
[Huawei-Ethernet0/0/2]int e0/0/3
[Huawei-Ethernet0/0/3]p l a
[Huawei-Ethernet0/0/3]p d v 20
[Huawei-Ethernet0/0/3]int e0/0/1
[Huawei-Ethernet0/0/1]p l t
[Huawei-Ethernet0/0/1]p t a v a
[Huawei-Ethernet0/0/1]

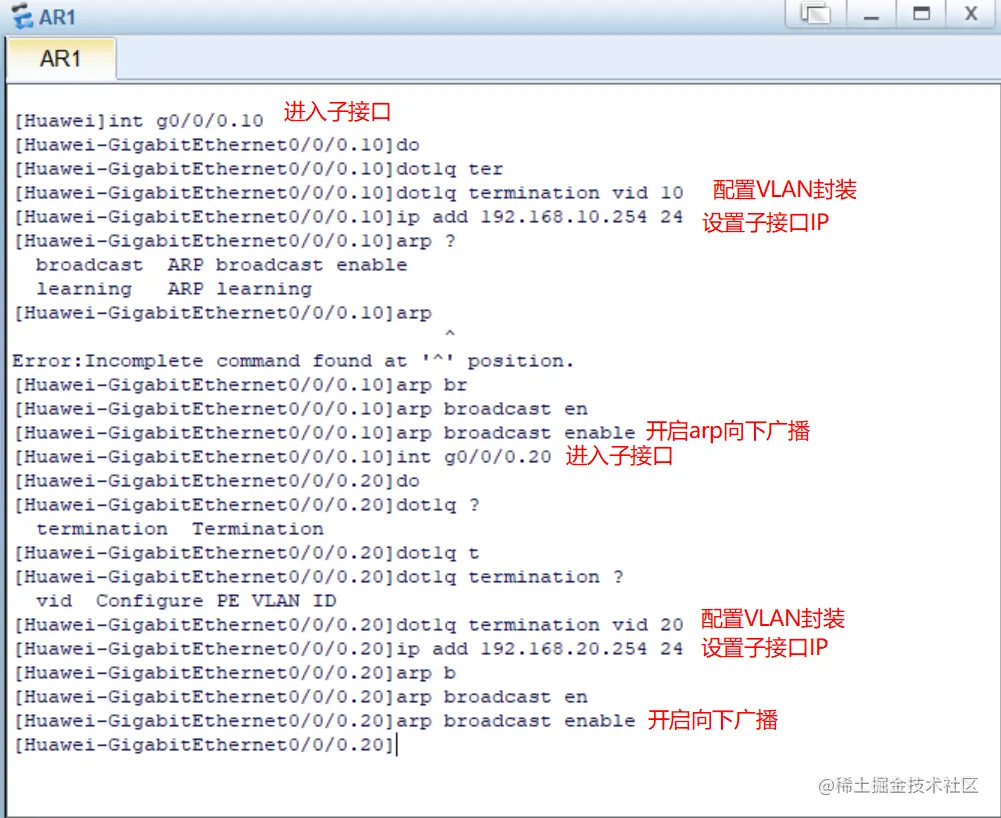

接下来配置路由器，需要的配置如下：

  • 将接口g0/0/0划分为两个子接口：g0/0/0.10、g0/0/0.20，建议与vlan一致；

  • 分别为两个子接口配置VLAN标签的封装结构和子接口地址。

[Huawei]int g0/0/0.10

[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10
[Huawei-GigabitEthernet0/0/0.10]ip add 192.168.10.254 24
[Huawei-GigabitEthernet0/0/0.10]arp broadcast enable
[Huawei-GigabitEthernet0/0/0.10]int g0/0/0.20
[Huawei-GigabitEthernet0/0/0.20]dot1q termination vid 20
[Huawei-GigabitEthernet0/0/0.20]ip add 192.168.20.254 24
[Huawei-GigabitEthernet0/0/0.20]arp broadcast enable

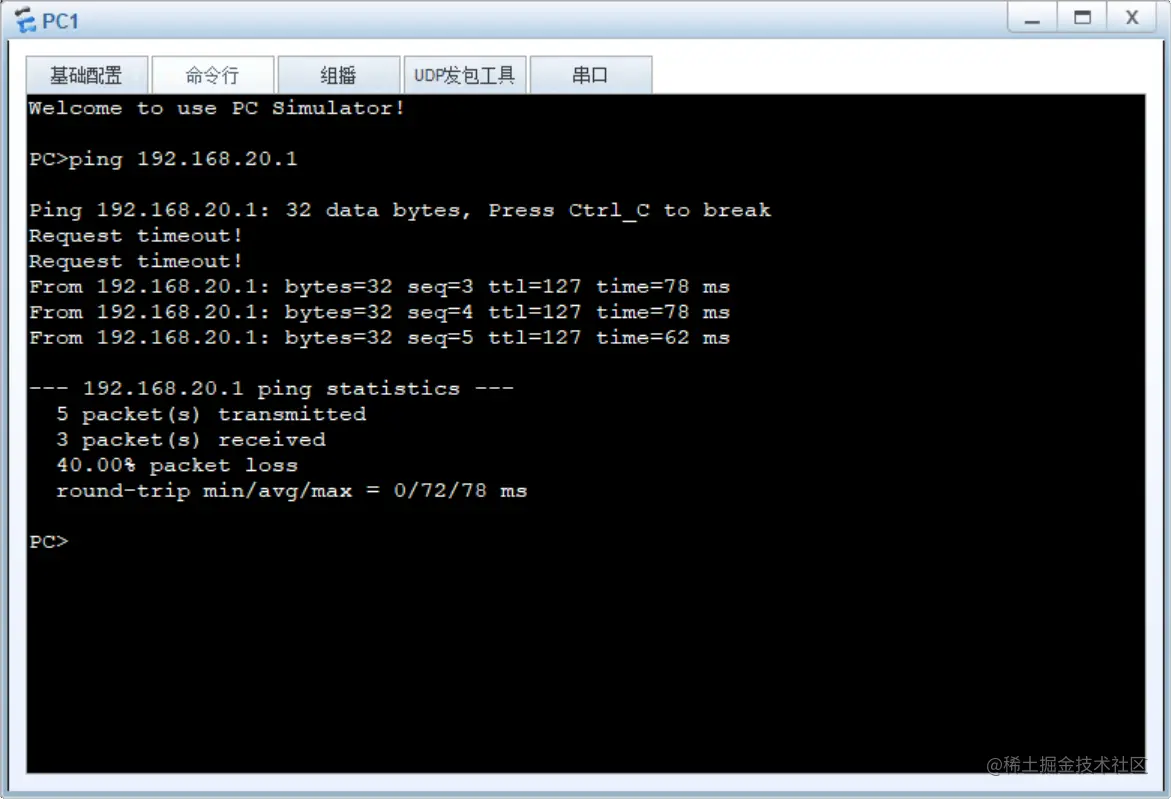

配置完成，尝试使用Ping命令测试主机的连接性


测试成功，可以通信，单臂路由配置成功。
