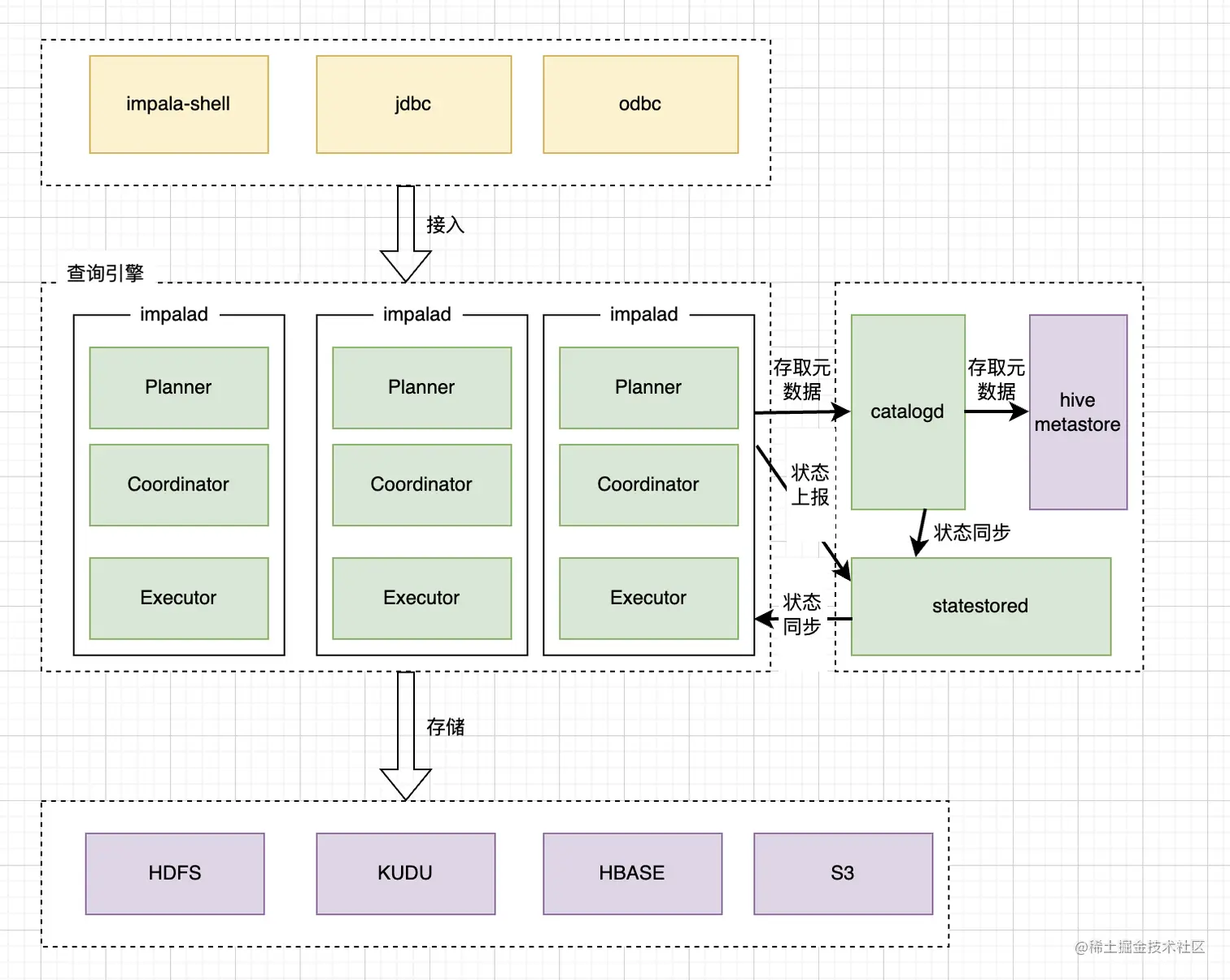

1. 系统架构图

2. 系统模块说明

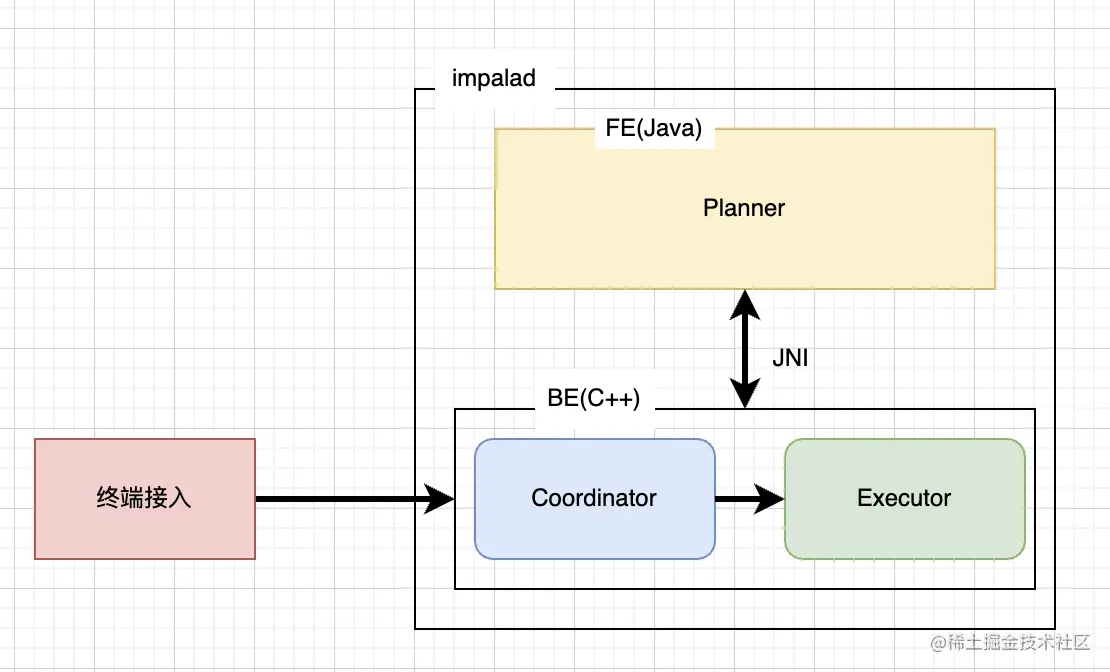

impalad

impala集群中有多个impalad服务，接收用户请求的impalad为Coordinator角色。Coordinator接收到请求之后通过JNI调用Java解释SQL查询语句，生成查询计划树，再通过调度器将执行计划分发给Executor角色的impalad服务执行查询，Executor计算出结果返回给Coordinator，最终由Coordinator返回给客户端。 impala代码模块分类be/fe两个模块。 be模块使用c++代码编写，主要负责请求接入及Coordinator，Executor两个角色的逻辑。fe模块使用java编写，主要负责sql解析，查询计划生成。

catalogd

catalogd为impala集群的元数据服务，执行DDL语句时，会将对应的请求发送到catalogd执行，最终将DDL元数据信息存储到hive metastore中。

statestored

同步集群中的impalad的健康状态信息，单节点部署。

3. 接入支持

impala支持通过impala-shell，jdbc，odbc的方式进行进入，执行sql查询。

4. 存储支持

支持hdfs，kudu，hbase，s3等存储的数据查询扫描。
