一.vlan之间通讯

1.vlan 之间 无法直接 通信， 三层交换 单臂路由来实现 vlan之间通信。

2.vlan 是虚拟局域网，用来 分隔广播域， 解决广播风暴，泛洪。

3.交换机的 所有端口 处于 同一个广播域

4.路由器的 所有端口 处于不同广播域。

二.单臂路由概述

1.单臂路由实现不同vlan间通信

2.链路类型：

• 交换机连接主机的端口为access链路
• 交换机连接路由器的端口为Trunk链路

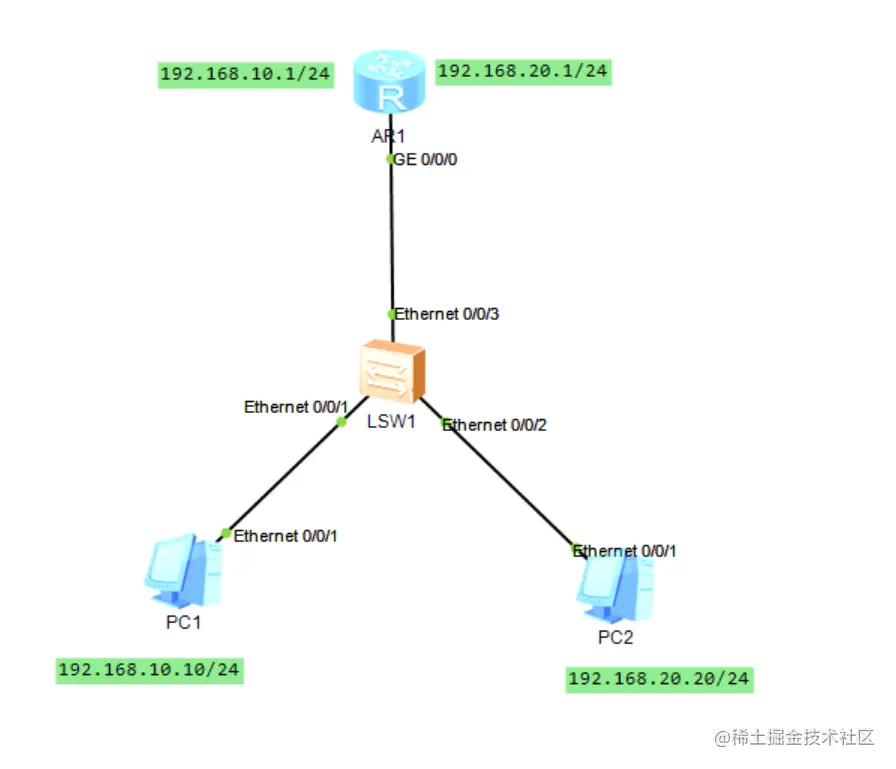

3.单臂路由实验拓扑配置：

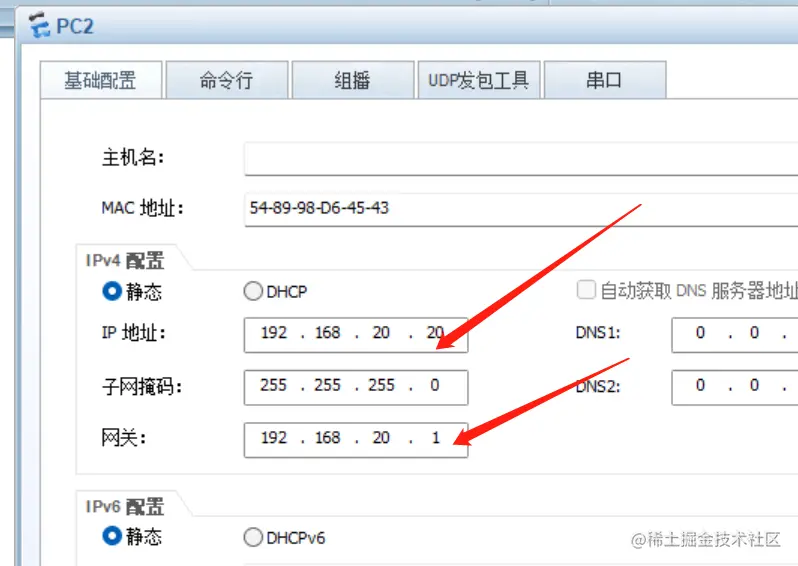

• 如上图所示，我们将pc1 pc ip地址，网关进行分别设置。

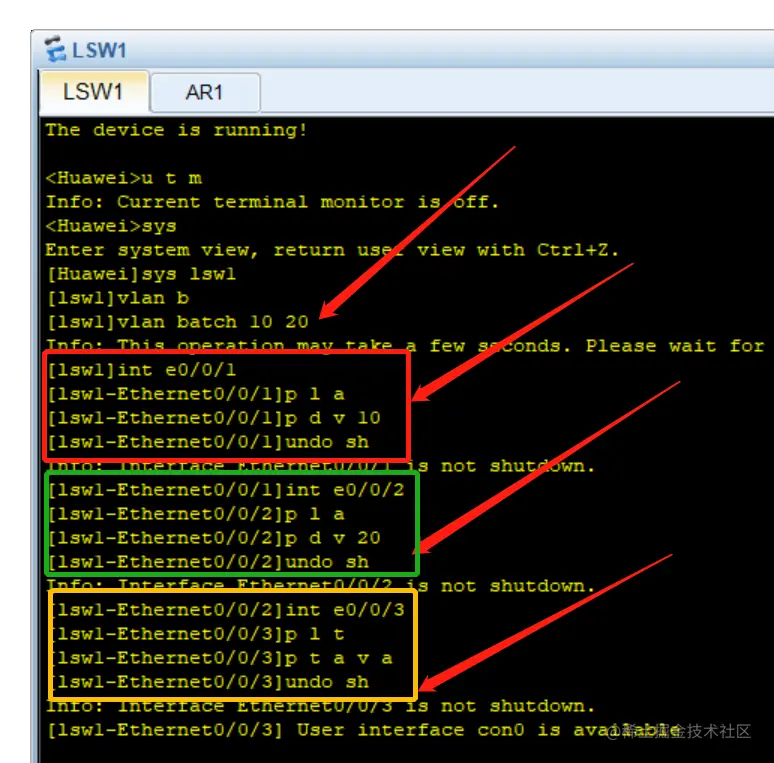

4.配置完计算机后，我们打开交换机。

-u t m

-sys

-sys 改名

-输入vlan batch 10 20创建vlan10 vlan20

-将端口加入vlan

port link-type access
指明vlan类型我只让我设制的vlan---通过

port default vlan 10
加入vlan

undo shutdown 打开端口

dis th 查看

port link-type trunk
定义二层端口为trunk模式

port trunk allow-pass vlan all
允许所有vlan通过

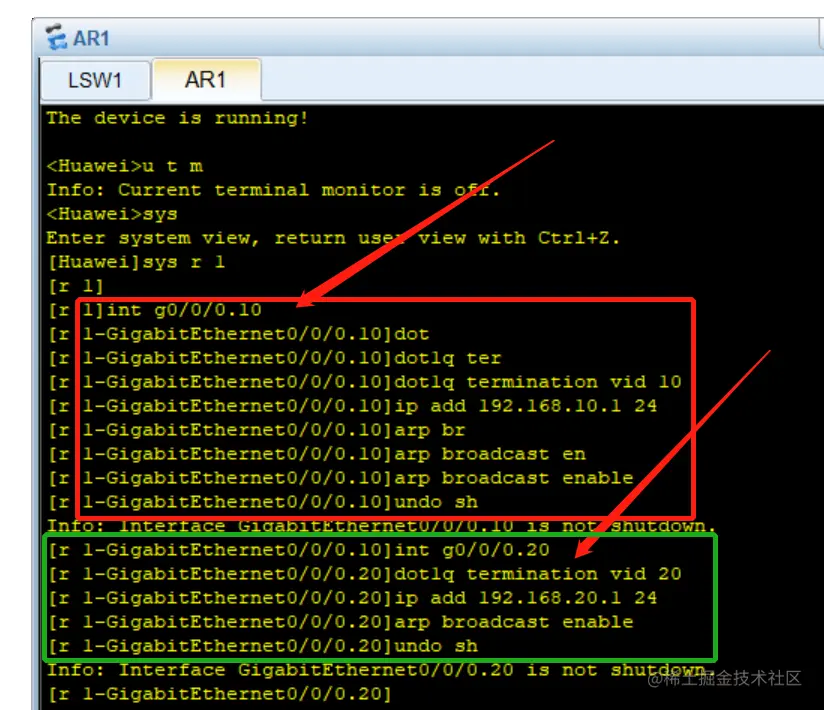

5.打开路由器命令行依次配置路由器。

dot1q termination vid 10 配置子接口Dot1q终结的单层VLAN ID

ip add 192.168.10.1 24 配置地址

arp broadcast enable arp广播

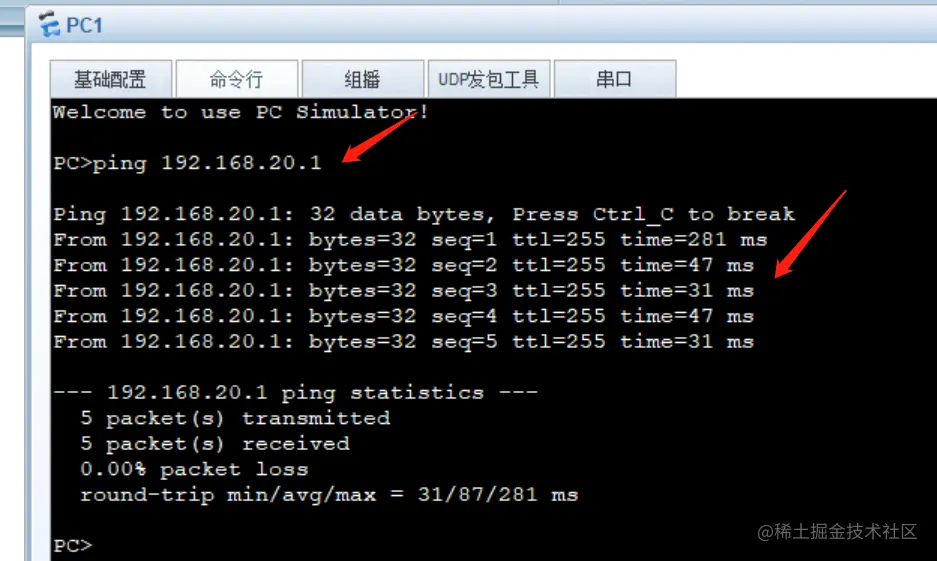

6.配置完成之后，我们打开计算机ping对方ip如图，实验成功。
