一.基础知识
1.是什么:三层交换是实现VLAN间通信的一种技术
2工作原理:一次路由,多次转发.
一次路由:数据流的第一个数据包由三层引擎来处理，重新封装MAc，再路由转发数据包

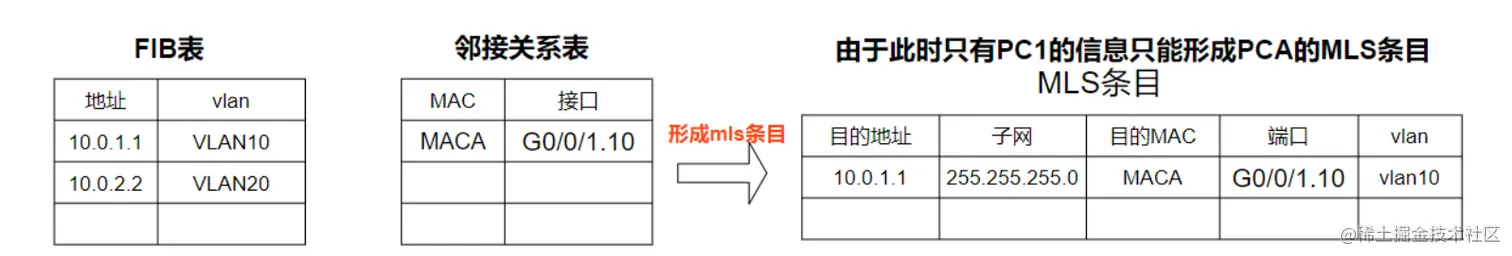

多次转发:第一个数据包转发后，会在硬件创建一个MSL条目，MSL包含FIB(转发信息库:包含邻接主机IP和vlanid)、邻接关系表(包含邻接主机MAC地址)，通过查询FIB和邻接关系表重新封装数据帧，从相应端口转发数据。
- FIB:相当于路由表，包含 源IP地址 和 vlan id
- 邻接关系表:- 相当于mac地址表,包含 源MAC地址 和 接口号
- MLS条目:统合 FIN表和 邻接关系表 的信息
二.实验操作
操作命令
vlan b 建立vlan
int e0/0/1
p l a
p d v+vlan
p t a v a
int Vlanif
ip address
display ip interface brief
1 配置好所有主机ip网关

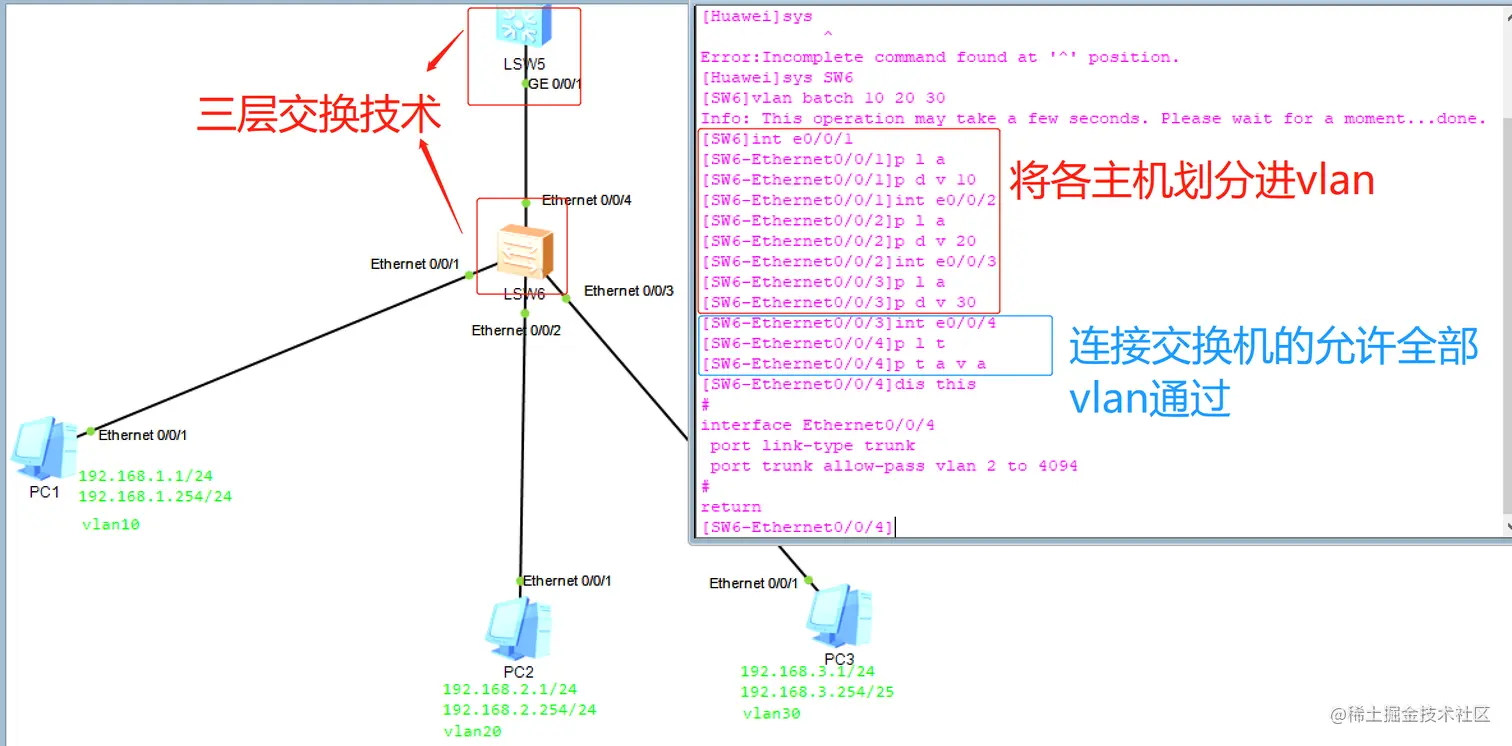

2.将主机划入vlan,二层交换机允许所有vlan通过
[SW6]vlan b 10 20 30
[SW6-Ethernet0/0/1]int e0/0/1
[SW6-Ethernet0/0/1]p l a
[SW6-Ethernet0/0/1]p d v 10
[SW6-Ethernet0/0/1]int e0/0/2
[SW6-Ethernet0/0/2]p l a
[SW6-Ethernet0/0/2]p d v 20
[SW6-Ethernet0/0/2]undo sh
[SW6-Ethernet0/0/2]int e0/0/3
[SW6-Ethernet0/0/3]p l a
[SW6-Ethernet0/0/3]p d v 30
[SW6-Ethernet0/0/3]undo sh
[SW6-Ethernet0/0/3]int e0/0/4
[SW6-Ethernet0/0/4]p l t
[SW6-Ethernet0/0/4]p t a v a
[SW6-Ethernet0/0/4]dis th
3.

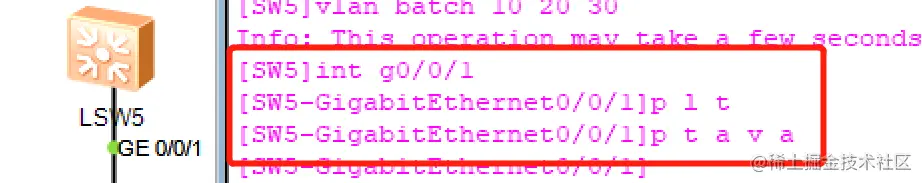

1.先允许所有vlan通过
- int vlanif 进去配置网关ip
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]p l t
[SW2-GigabitEthernet0/0/1]p t a v a
[SW2]vlan batch 10 20 30

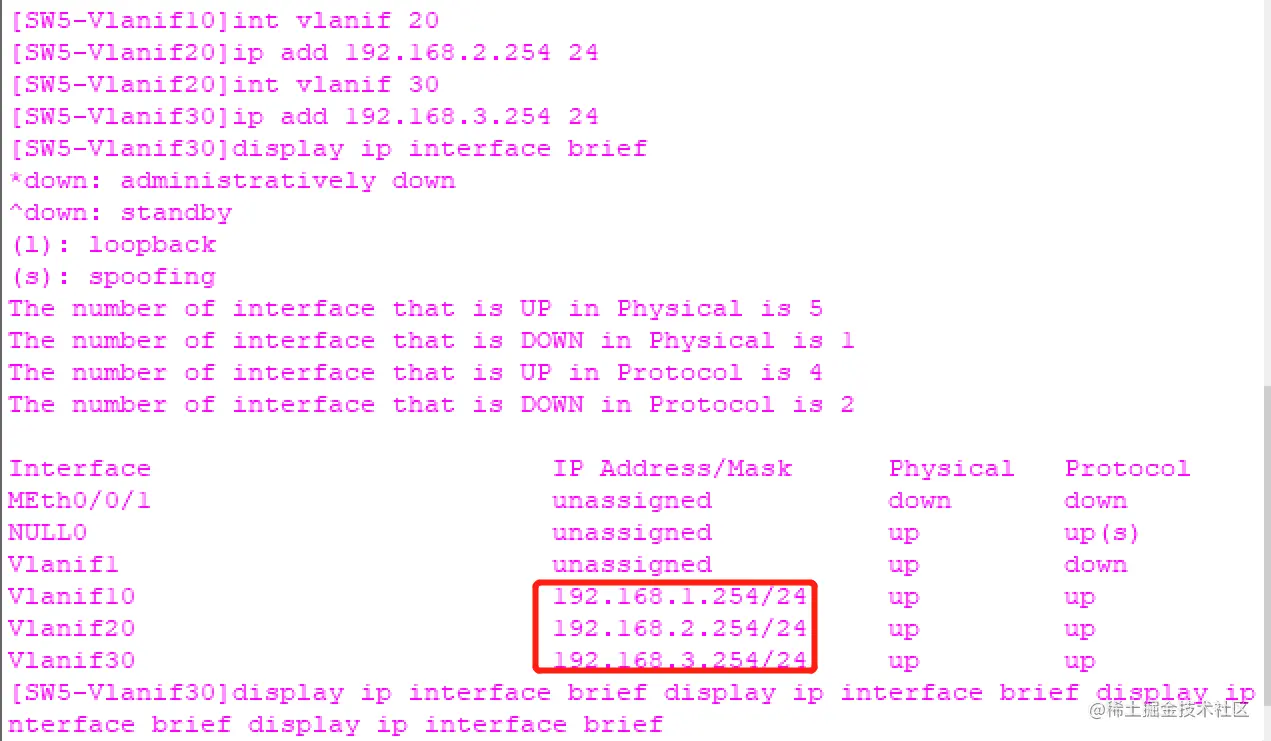

[SW2] int Vlanif 10
[SW2]ip address 192.168.1.254(网关) 24
[SW2]display ip interface brief

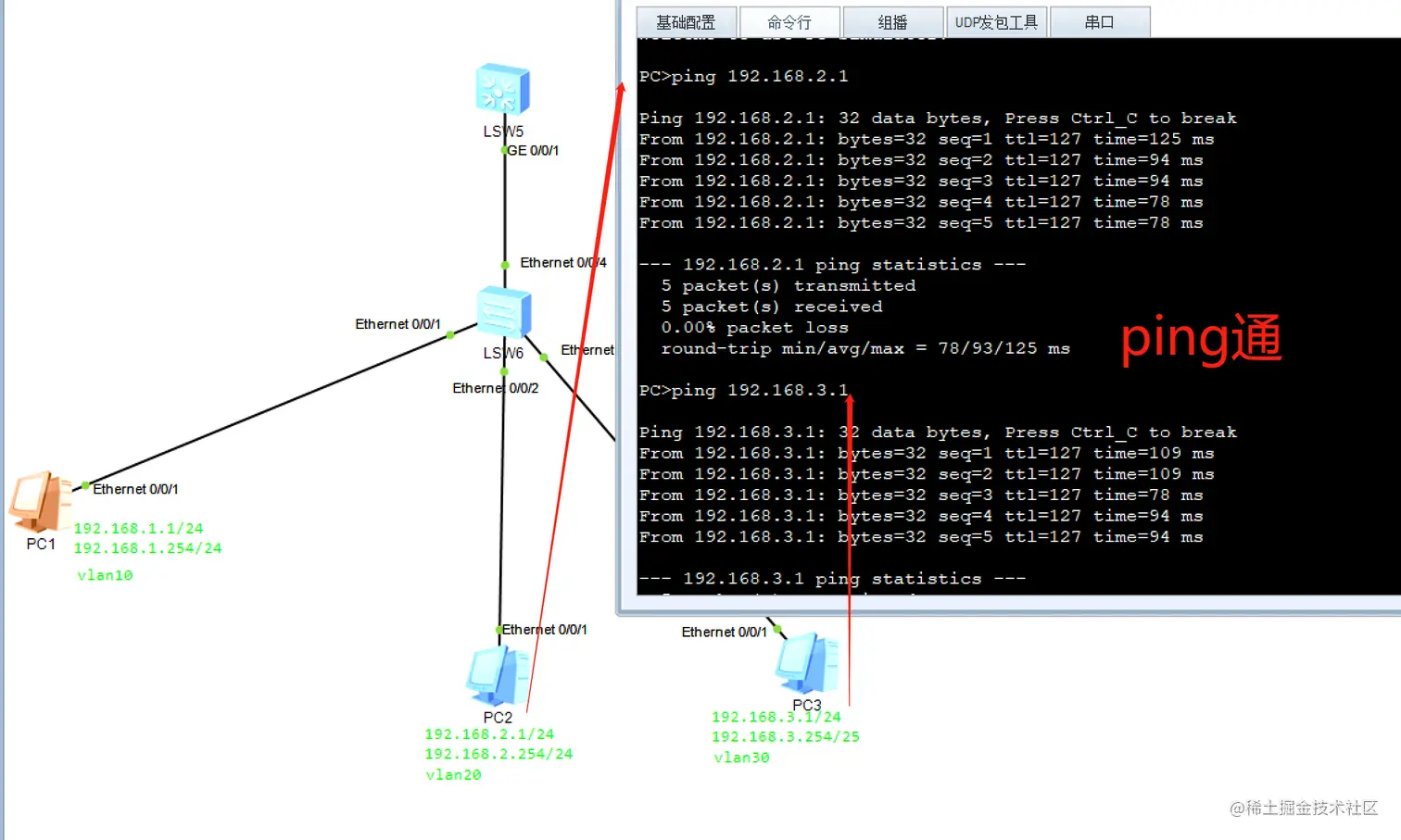

4.用pc1 ping pc2 pc3
