1.单臂路由概述
单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。
1.1单臂路由的原理
- 路由器重新封装MAC地址，转换VLAN标签
2.配置交换机的链路类型，连接路由器的接口为trunk，连接主机的为access
3.配置vlan标签的封装结构和子接口地址，都对应一个网段网关地址
1.2.单臂路由的操作流程
- 配置链路类型
- 配置VLAN标签的封装结构
- 配置子接口地址
2.单臂路由的实验
2.1实验内容

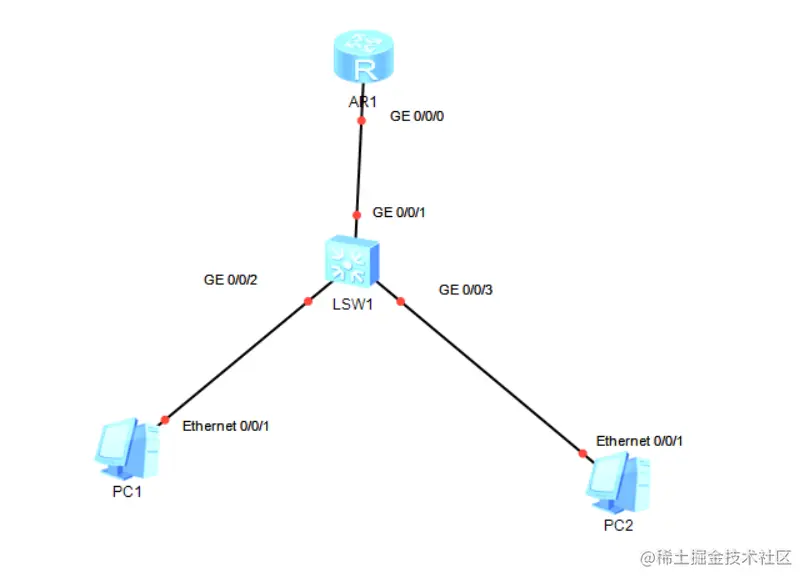

将交换机SW1连接着两台主机PC1和PC2，PC1和PC2分别属于不同的VLAN，现在要求通过配置单臂路由来实现PC1和PC2之间能够互相通信。
2.2实验具体操作

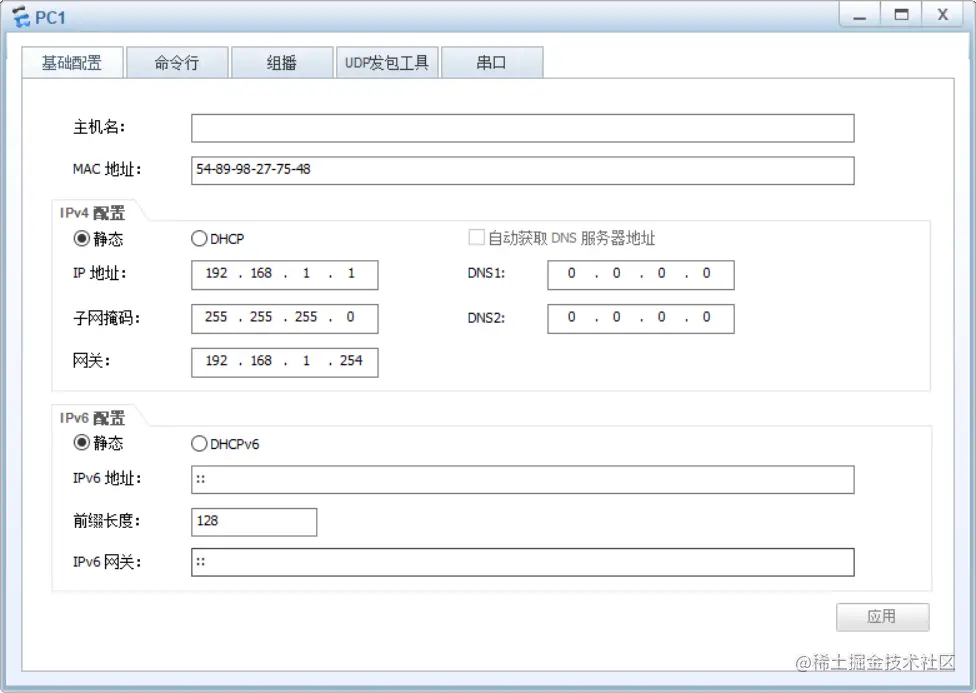

1.先将pc1和pc2的ip地址配置好，设置不同网段

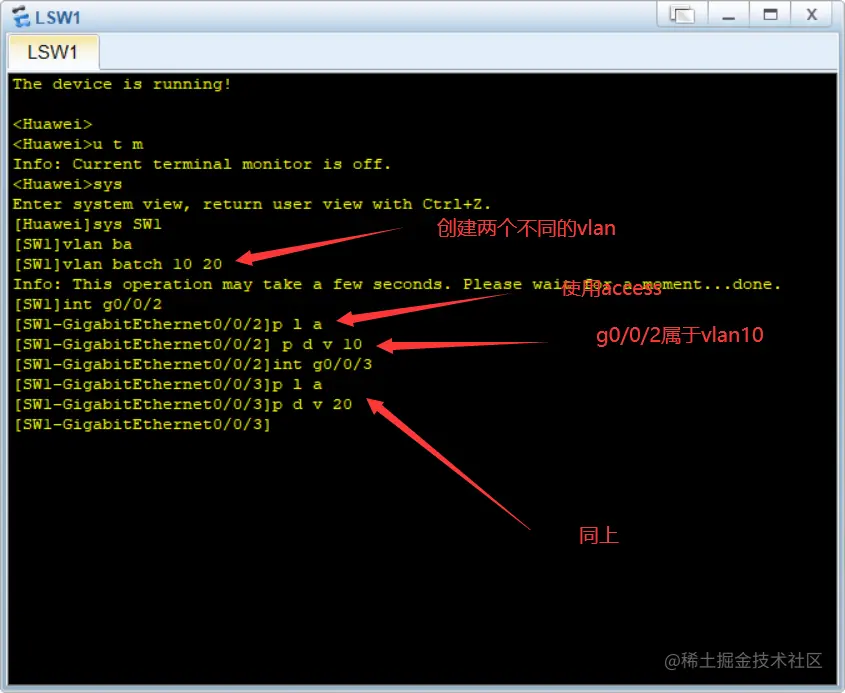

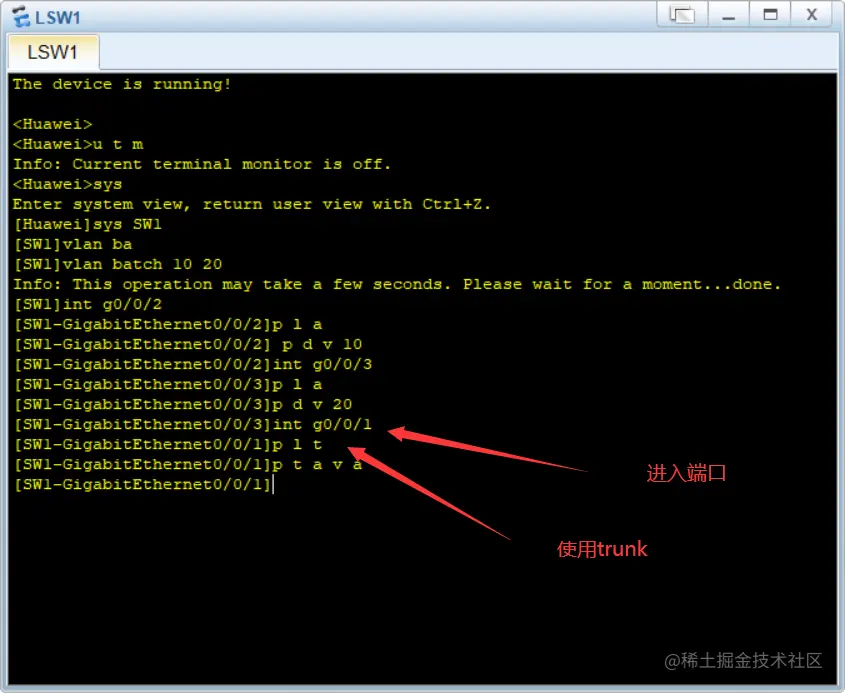

2.进入到sw1交换机中，设置pc1和pc2用access设置不同的vlan。
3.设置trunk交换机与路由器相连接

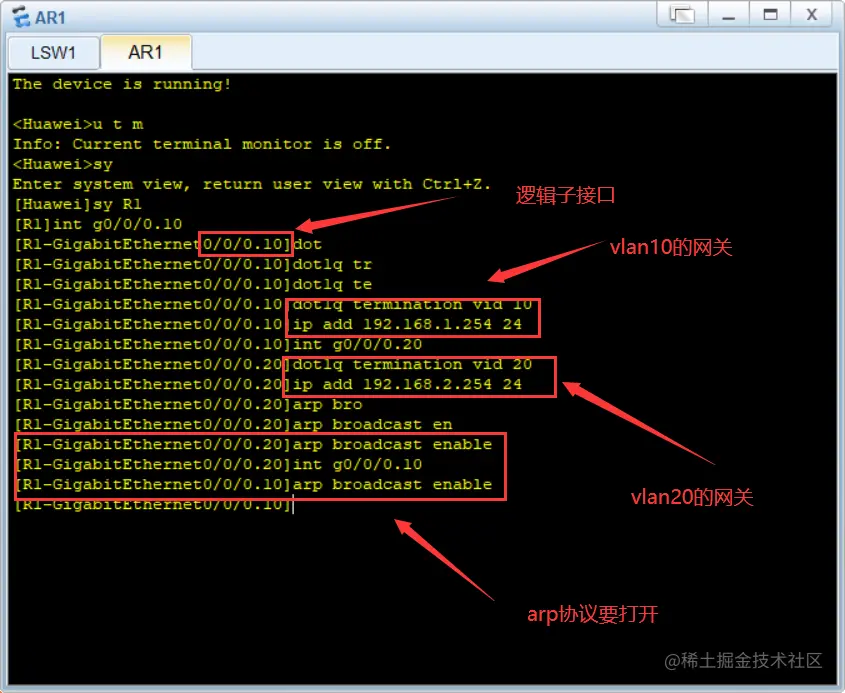

4.进入到路由器中设置不同vlan的网关

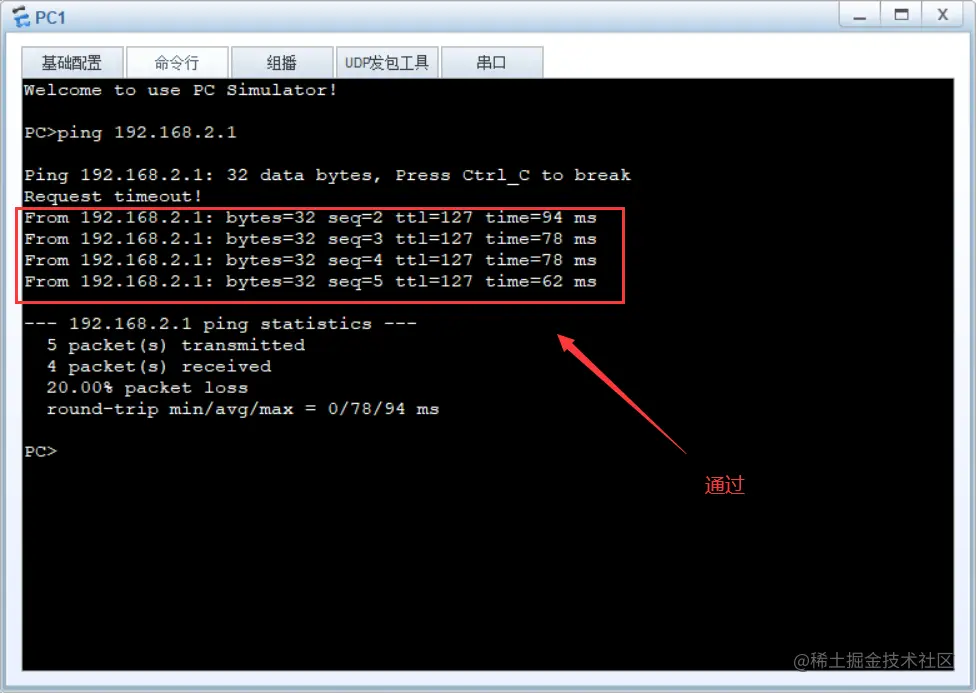

5.进入到pc1中pingpc2的ip地址看是否连接
2.3单臂路由的缺点
- “单臂”为网络骨干链路，容易形成网络瓶颈
- 子接口依然依托于物理接口，应用不灵活
- VLAN间转发需要查看路由表，严重浪费设备资源
3.三层交换的原理
三层交换主要有两个比较重要的东西
FIB（转发信息库）：FIB从概念上讲类似于路由表，它维护着一个IP路由表中包含的转发信息的镜象。当网络中路由或拓朴结构发生了变化时，IP路由表就被更新，而这些变化也反映在FIB中。FIB基于IP路由表中信息，维护着下一网络段的地址信息。是路由表一个镜像，路由表更新时，FIB随之变化，其中FIB包含邻接主机的IP地址与VLANID的对应关系。
邻接关系表：邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。

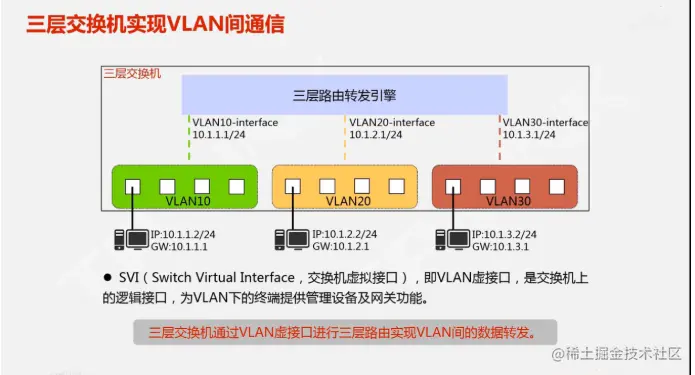

工作原理：每一个 vlan都会虚拟出一个虚拟接口，然后在虚拟接口上配置ip地址 ①主机A给B发送单播数据包
②交换机查找FIB表，找到下一跳地址
③查找下一跳地址对应的邻接关系的2层封装信息
④转发
4.三层交换机的实验
4.1实验内容

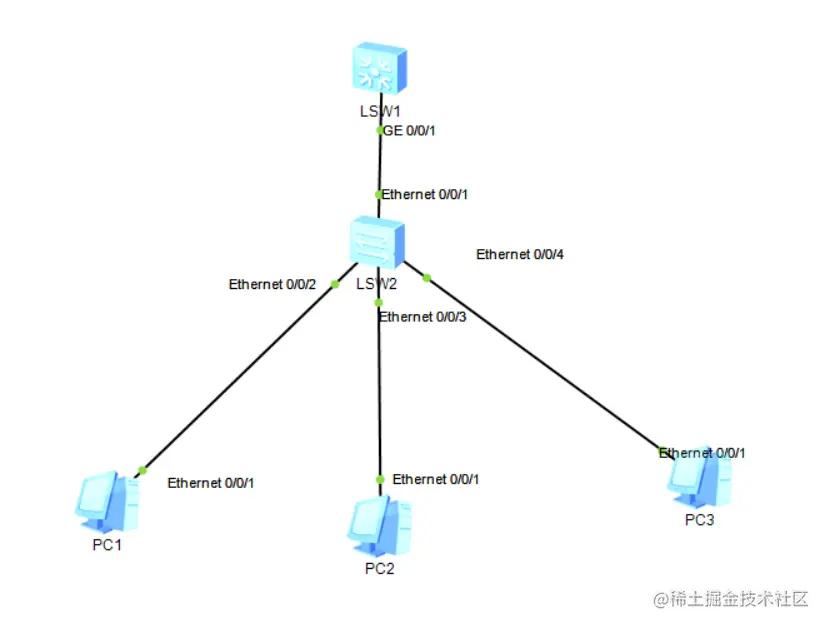

pc1，pc2，pc3建立不同的vlan，通过二层，三层交换机进行通信。
4.2实验操作

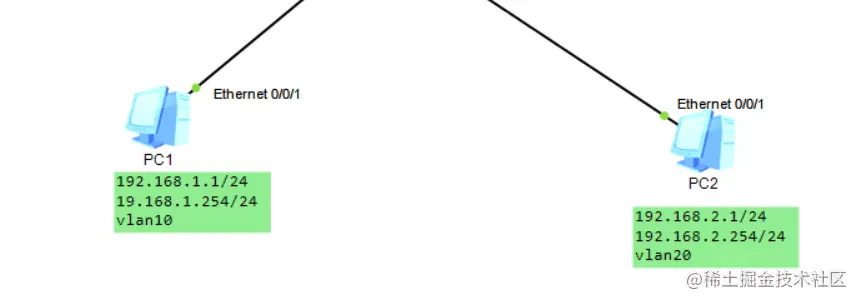

1.设置主机的ip地址，子网掩码，和网关，并且在不同网段

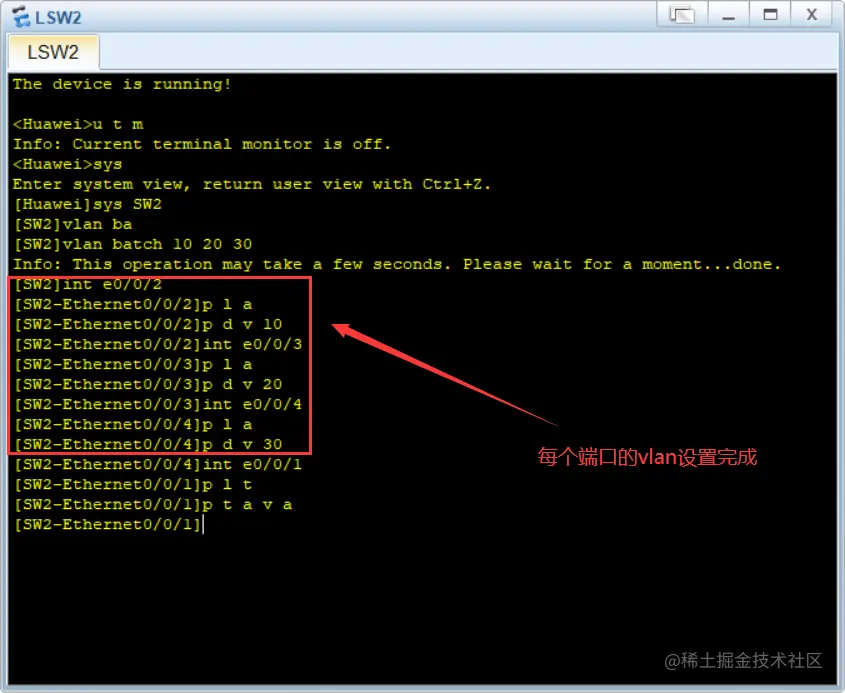

2.进入二层交换机进行每条线路的vlan设置，主机与交换机使用access。

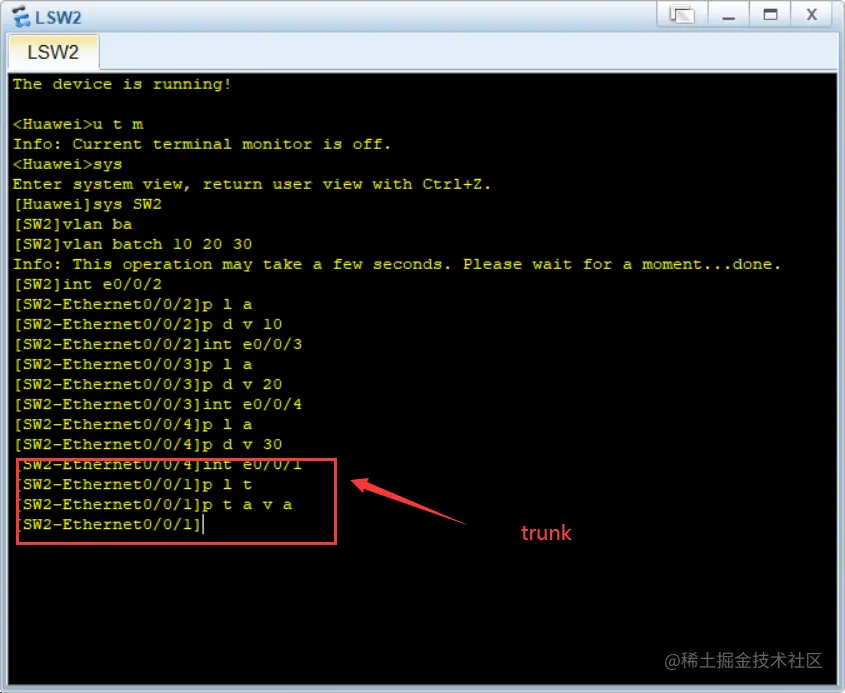

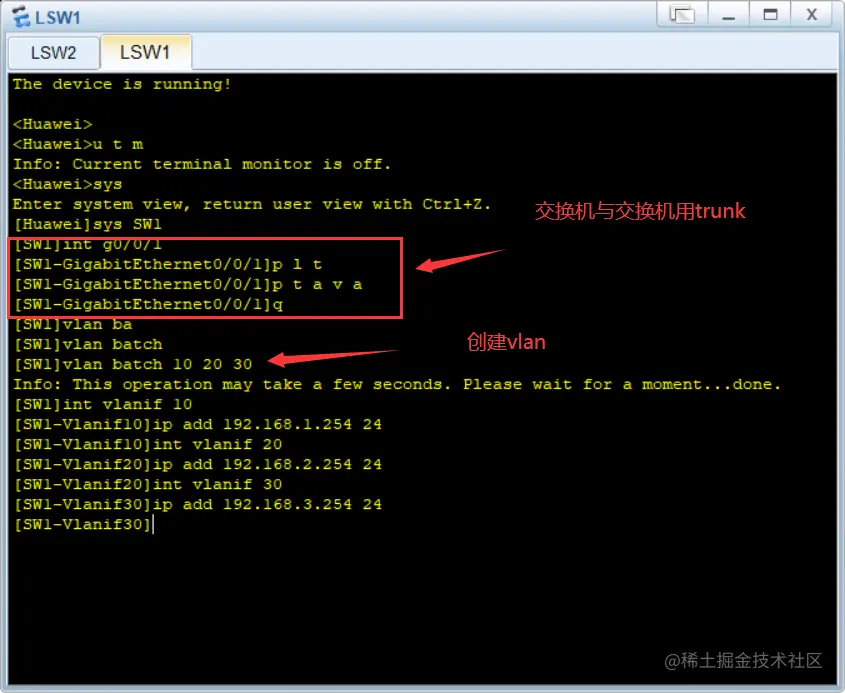

3.交换机与交换机使用trunk。
4.到三层交换机中配置虚拟接口
5.配置虚拟接口中的网关

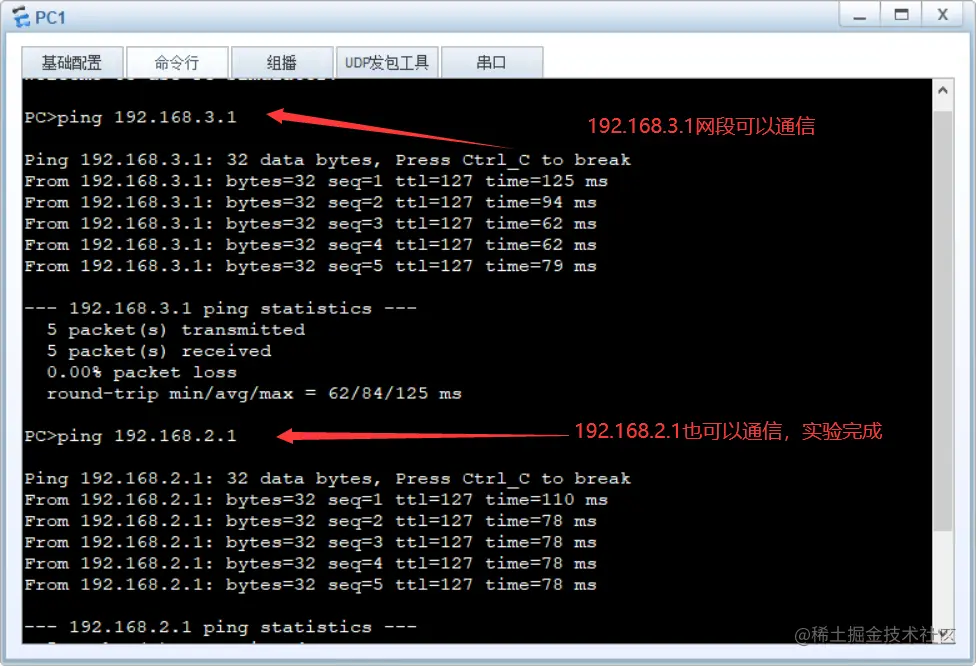

6.最后进到主机中ping测试，是否能正常通信
