---单臂路由

1.是什么:单臂路由是一种解决vlan通讯中 vlan不一样的主机进、服务器进行通讯的一种技术
2.作用是什么:实现不同vlan之间的通讯.
3.用在什么场景:当两台主机vlan一个为10,另一个为20时.
4.怎么使用:配合交换机和路由器配置使用.

6.怎么操作:

  先将02.03端口录入各自vlan中
  01端口配置为允许所有vlan通过:p t a v v;
  再进行路由器配置 :建立vlan;指定00端.10(vlan号)
  dotlq termination vid 10;
  ip add 192.168.1.254(pc18主机的网关
  arp broadcast enable(开启广播)
  同理vlan20进行相同的操作

填充知识:

交换机的所有端口处于同一个广播域

路由器的所有端口处于不同广播域

一.基础知识

原理: 路由器重新封装MAC地址，转换Vlan标签

1、配置交换机的链路类型，连接路由器的接口为trunk，连接主机的为access

2、配置vlan标签的封装结构和子接口地址

二.实验

单臂路由实验

实验命令小提示

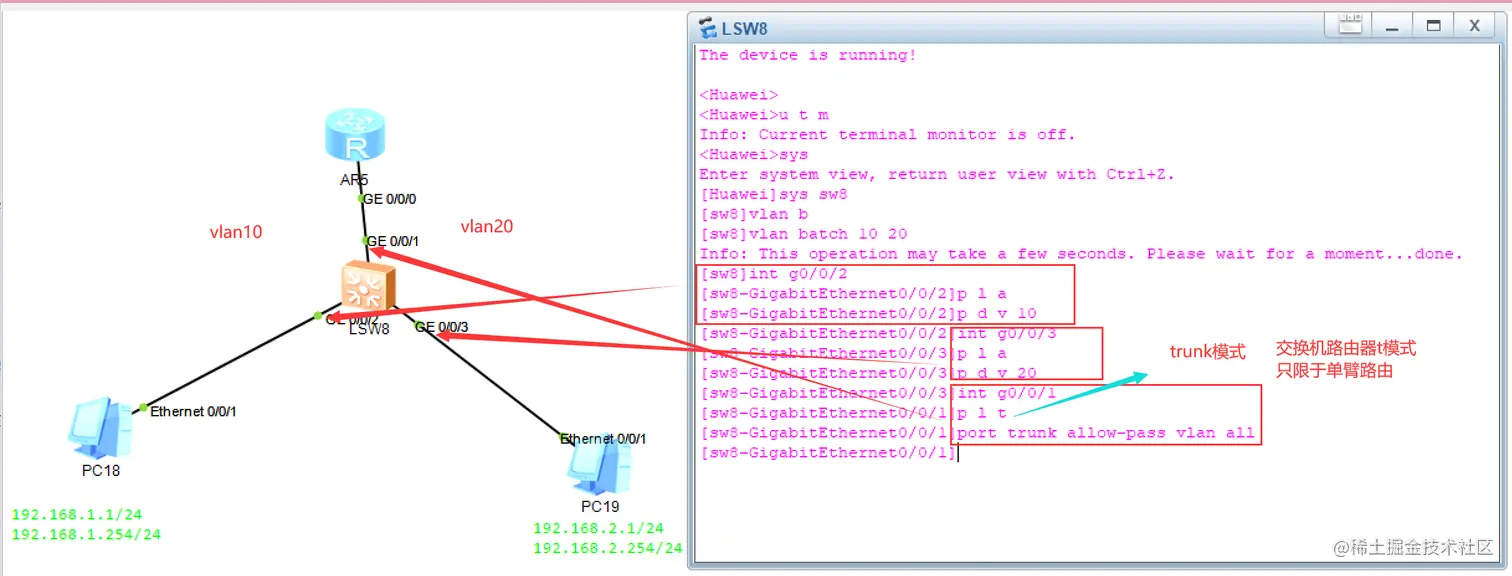

  交换机配置命令
     u t m
     sys
     sys R1 (名字)
     vlan batch 10 20 建立vlan
     int g0/0/1
     p l a (选择模式)
     p d v 20  (vlan号)

交换机和交换机 trunk

    int g0/0/0
    p l t
    port trunk allow-pass vlan all

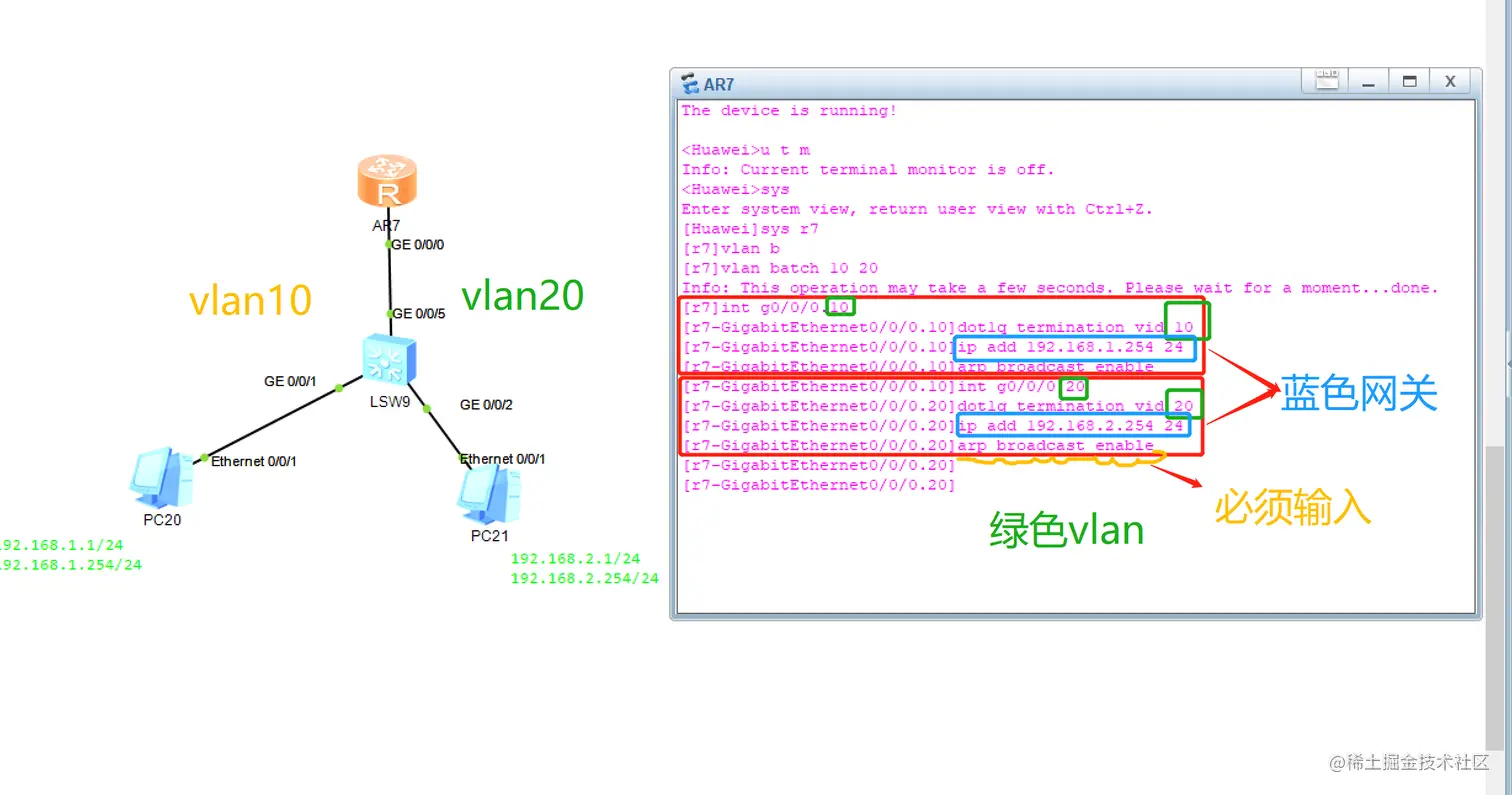

路由器配置命令

    int g0/0/0.10
 dot1q termination vid 10
 ip add 192.168.10.1 24

实验总步骤

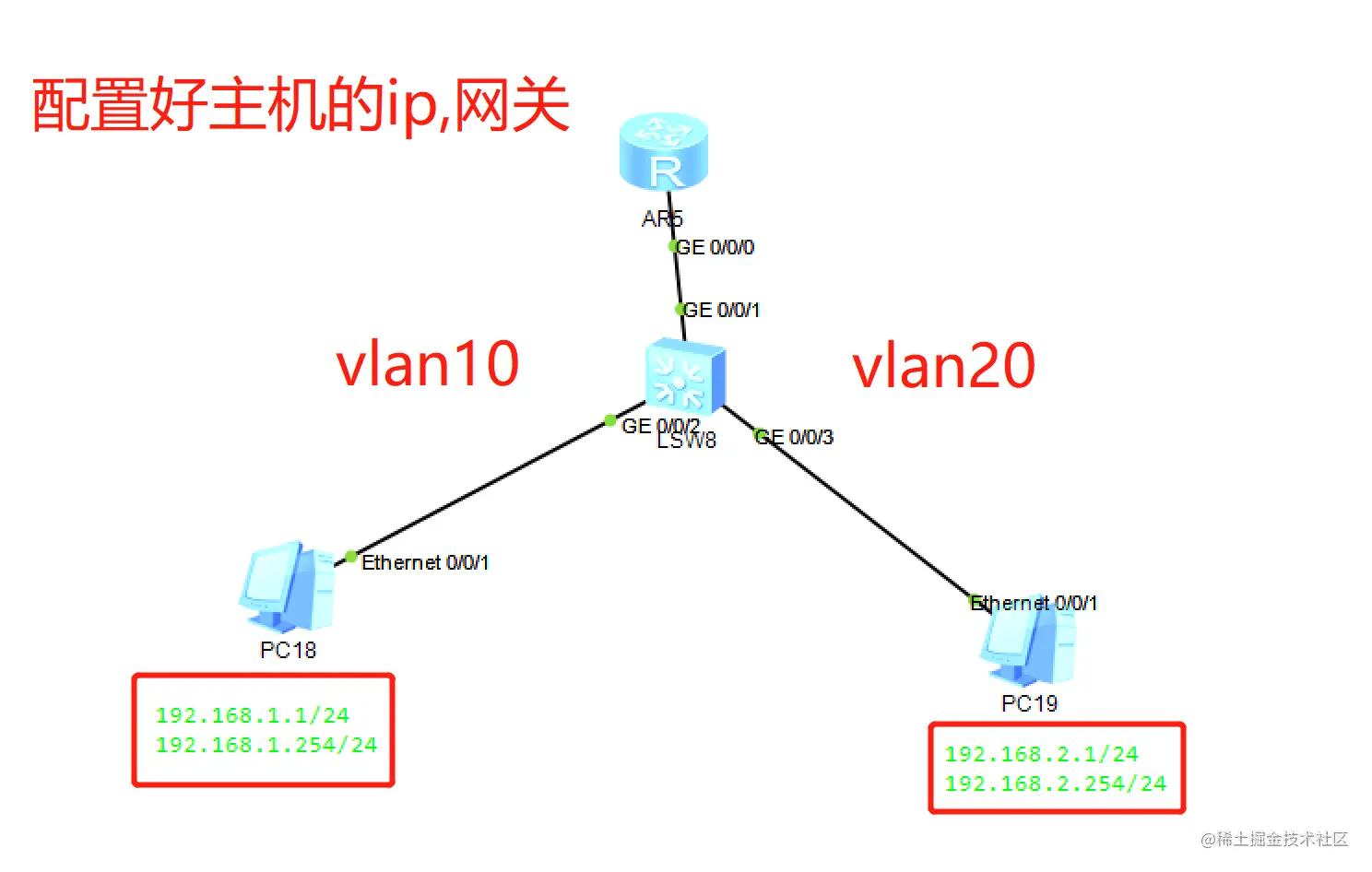

1.配置好主机ip 网关

-2.将2台主机划入各自vlan;交换机连路由器的端口允许所有vlan通过

-3.进入路由器设置vlan; 记住此处ip是网关 arp broadcast enable是必打命令

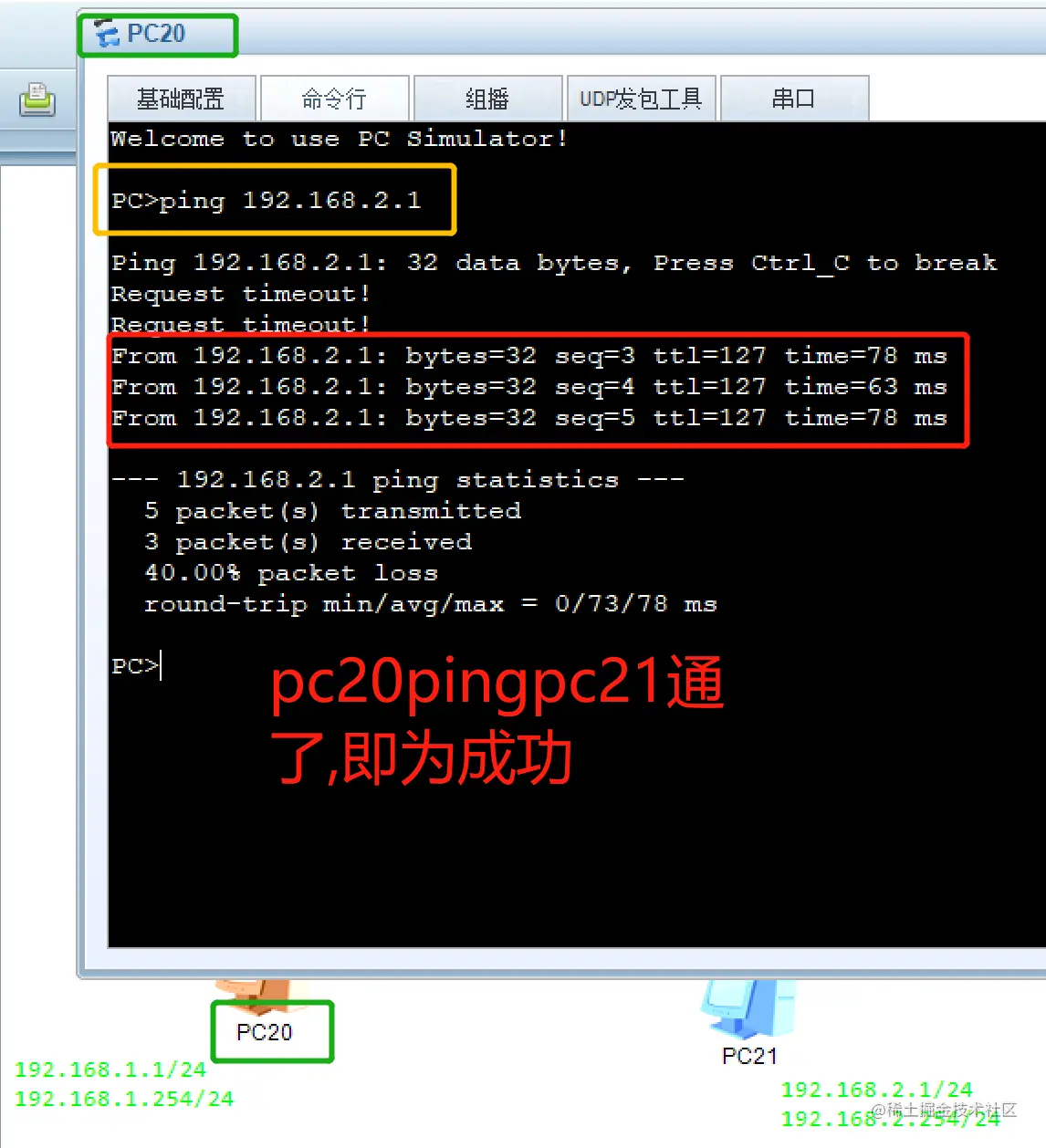

实验小总结

此实验告诉我们不同vlan之间无法直接通讯,可以借助单臂路由来解决.
