VLAN概念

VLAN：虚拟局域网，分隔广播域，解决广播风暴，泛洪。 虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一网段。逻辑上将网络划分。

VLAN的好处

1. 提供了一定的安全性:默认情况下两个不同的VLAN不允许相互通信
2. 节约一定的带宽资源
3. 在实际项目中可以缩小排错的范围

使用VLAN

第一步 建立VLAN
VLAN 10：建立单个VLAN 10
VLAN batch 10 20 30

第二步将端口加入VLAN

1. 选择端口的模式：
   access：交换机和电脑相连 port link-type access 选择接口类型为access
   trunk：交换机和交换机之间相连 port link-type trunk
   hybrid：混杂模式，可以自定义哪些数据通过

2. 选择关联的 vlan id
   port default vlan 10

PVID的作用

1. 在接收不携带标签的数据帧时，打上PVID，如果带有PVID不做操作
2. 在发送数据帧时，如果VLAN id与接口PVID一致，则剥离标签

Trunk的配置

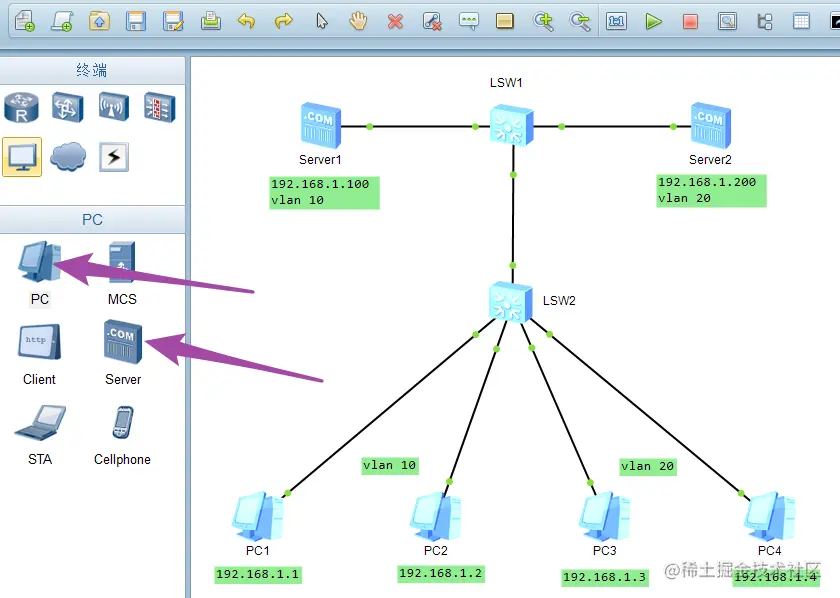

如图连接好拓扑图，做好标记。

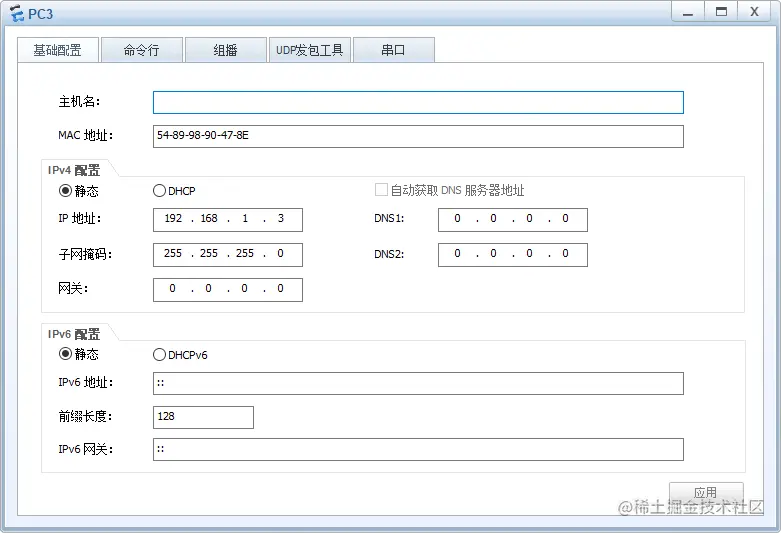

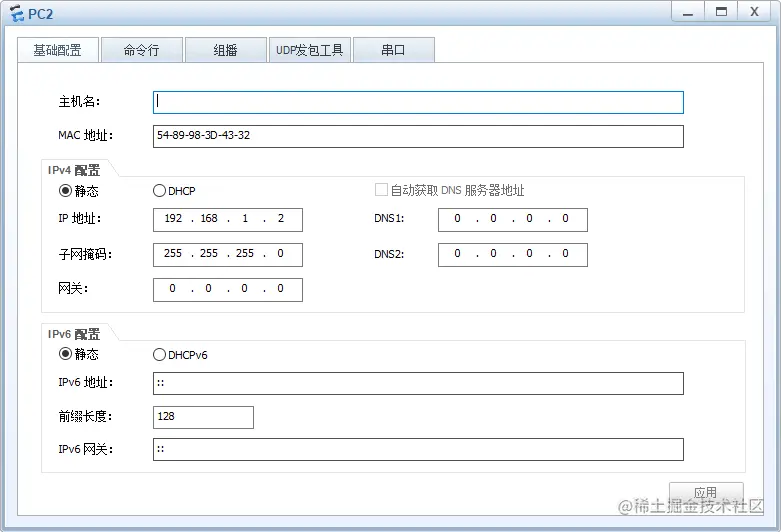

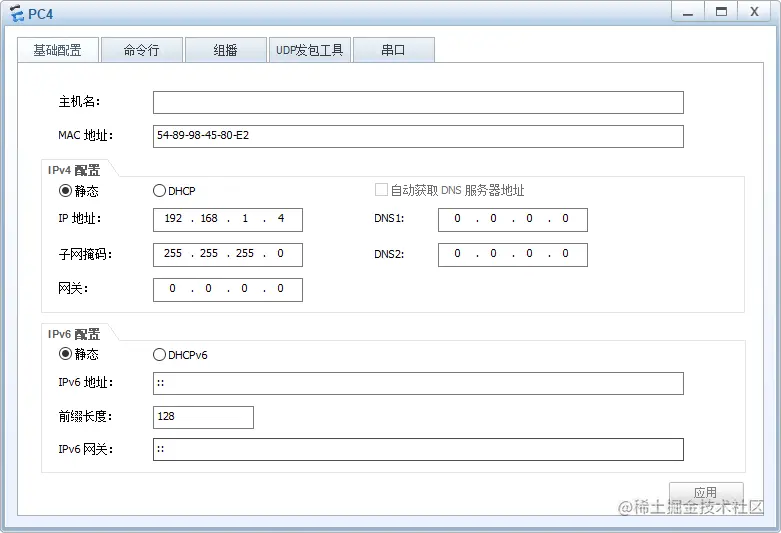

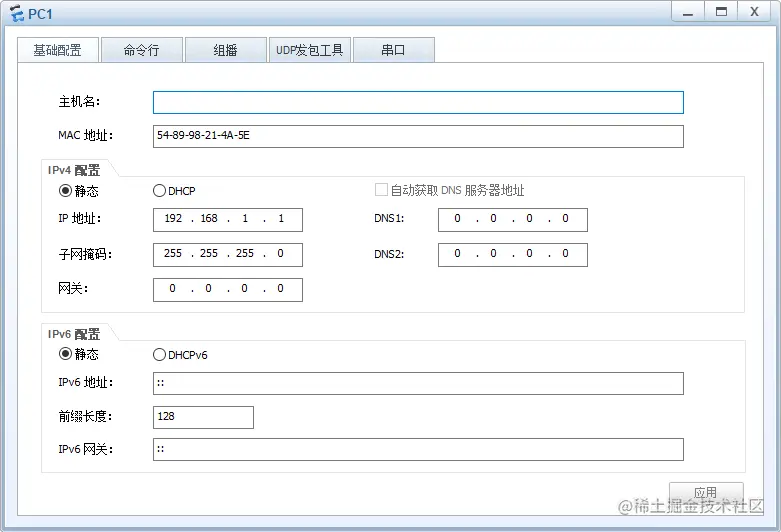

配置好PC1,PC2,PC3,CP4的IP地址，子网掩码，还有服务器1，服务器2。

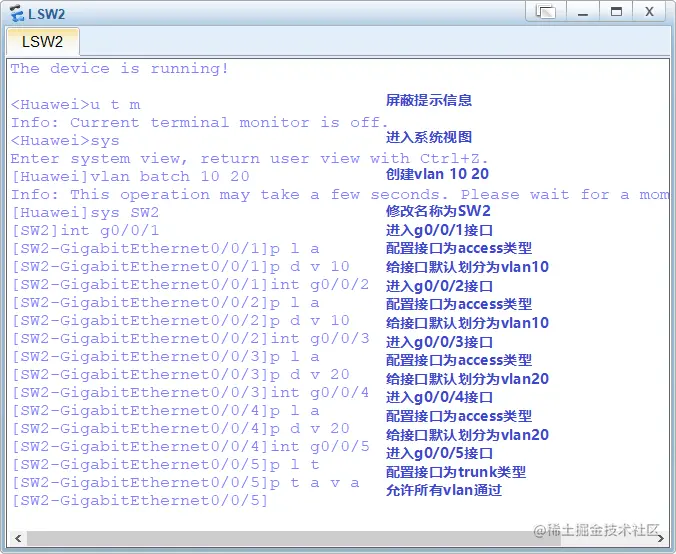

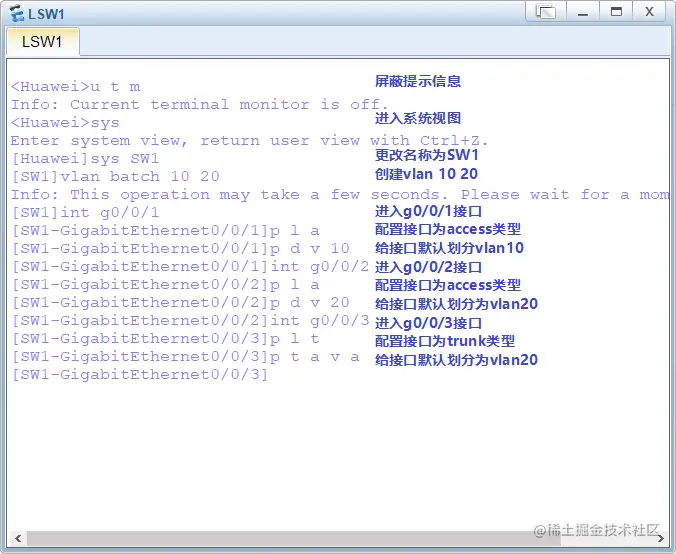

配置SW1，SW2交换机

• p l a =port link-type access
• p d v=port default vlan
• p l t=port link-type trunk
• p t a v a=port trunk allow-pass vlan all

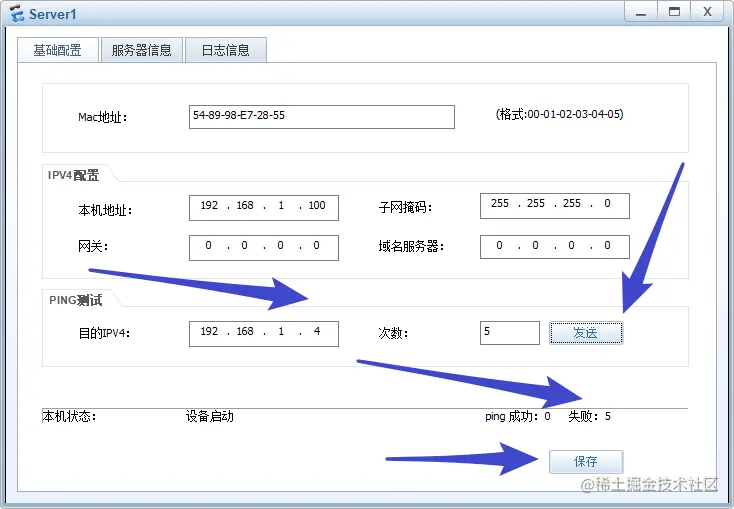

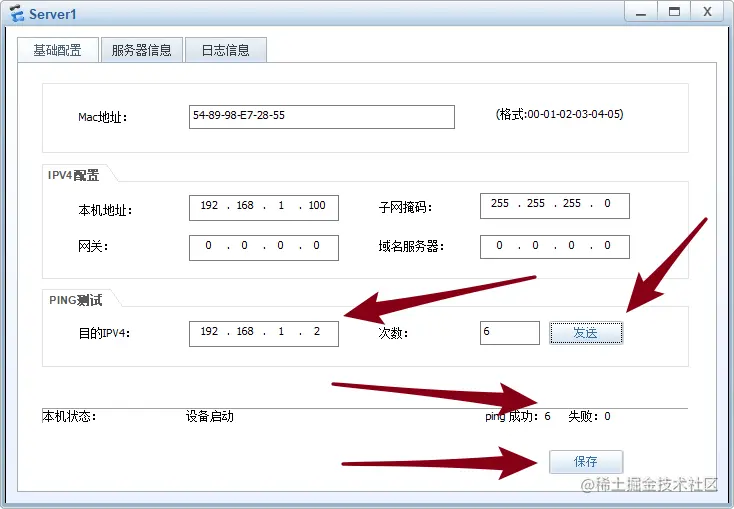

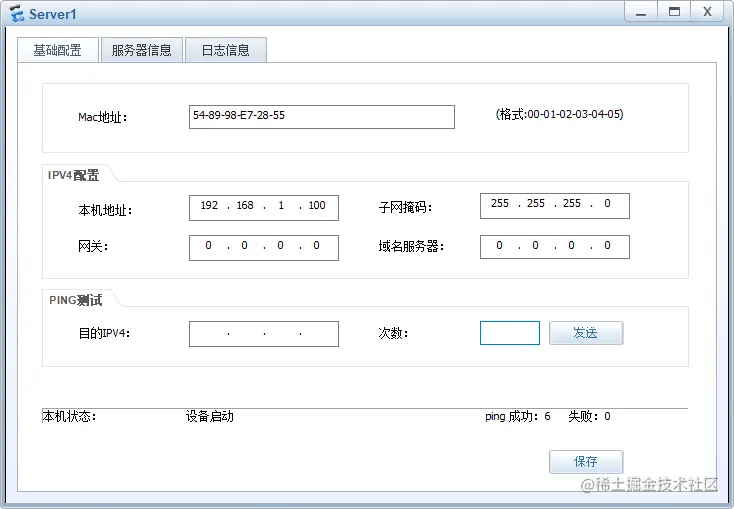

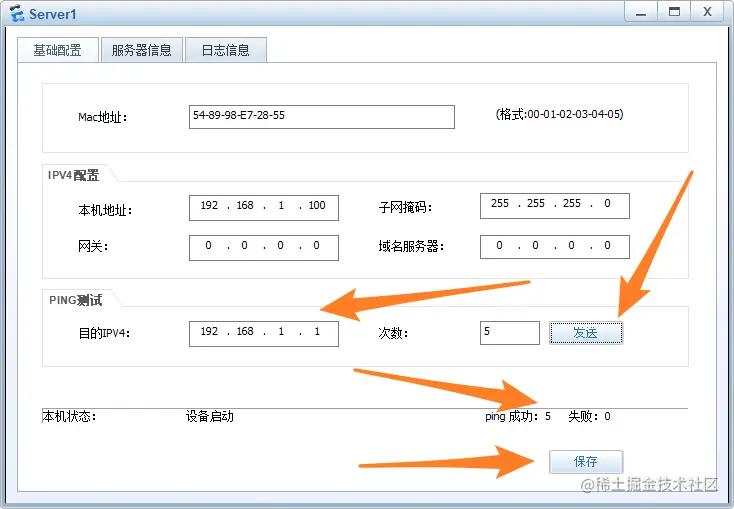

打开服务器1配置好目的ipv4地址和次数，ping PC1和PC2可以ping得通。

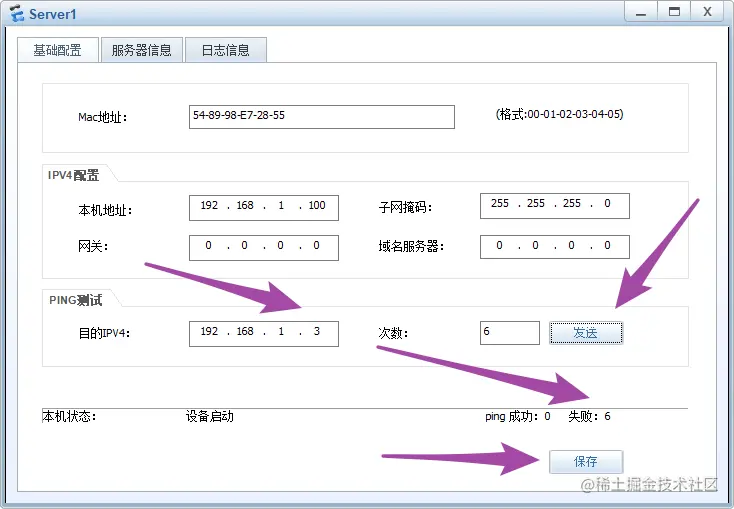

ping PC3和PC4无法ping通。

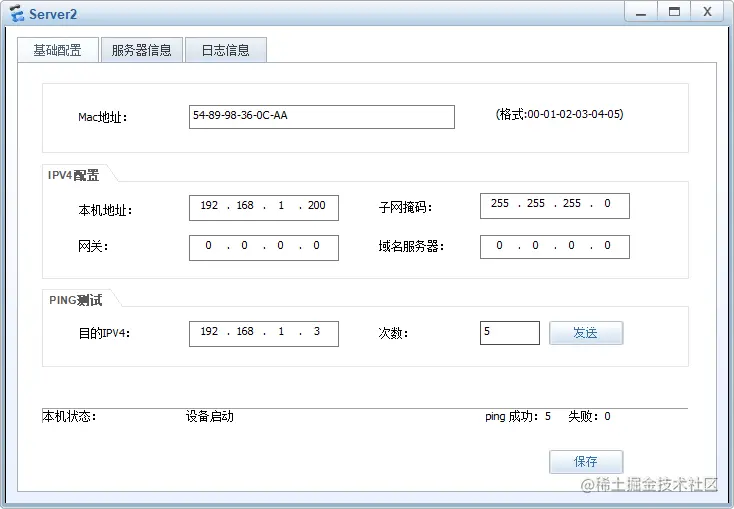

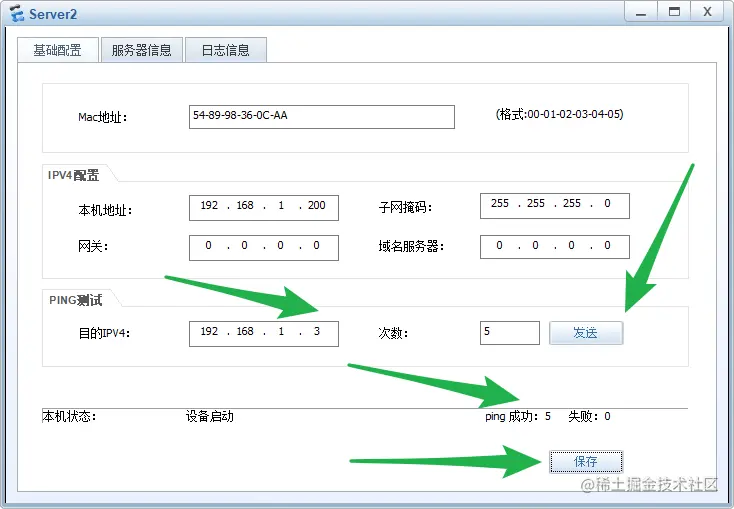

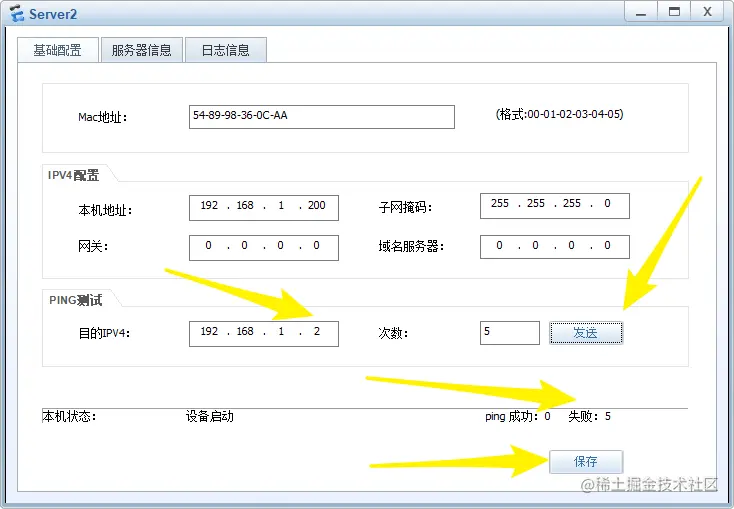

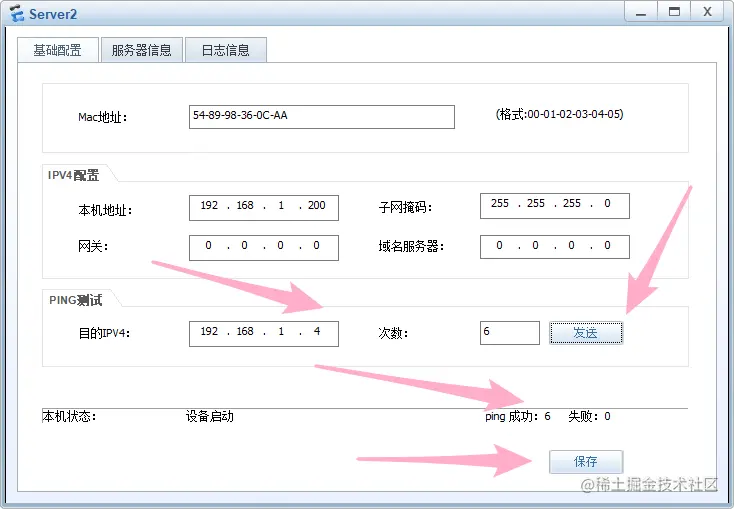

同样的方法配置好服务器2，ping PC3和PC4能ping通，而PC1和PC2无法ping通。
