VLAN的概念

虚拟局域网（VLAN，Virtual LAN)是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像在同一网段。

VLAN的作用

VLAN的作用：划分广播域，控制广播消息的传递范围，防止ARP泛洪。

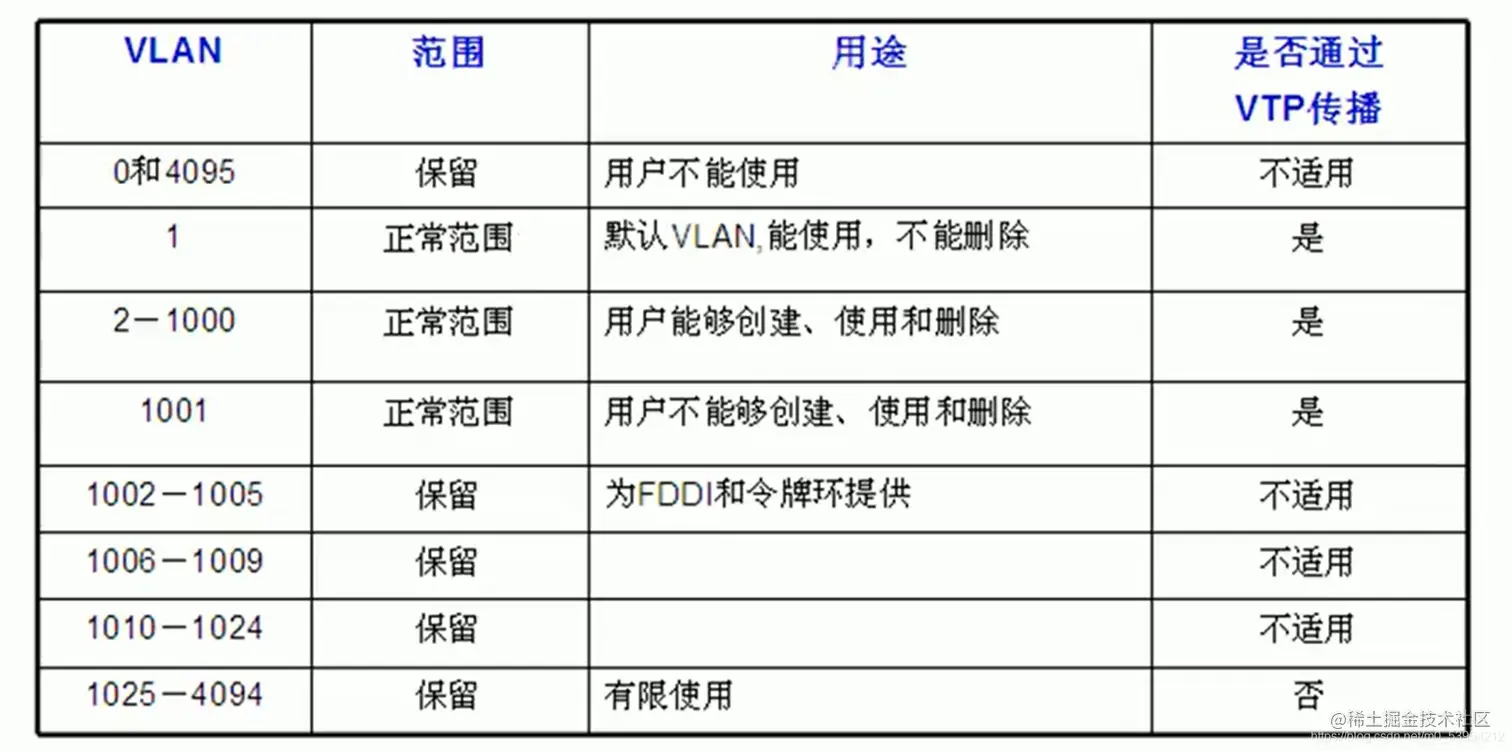

VLAN的范围


VLAN的接口类型

  • Access类型端口：只能属于1个VLAN，一般用于连接交换机与计算机的端口；

  • Trunk类型端口：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，一般用于交换机与交换机、或交换机与路由器相连的端口。

  • Hybrid类型端口：可以允许多个VLAN通过，可以接收和发送多个VLAN 报文，可以用于交换机的间连接也可以用于连接用户计算机。

静态VLAN的配置

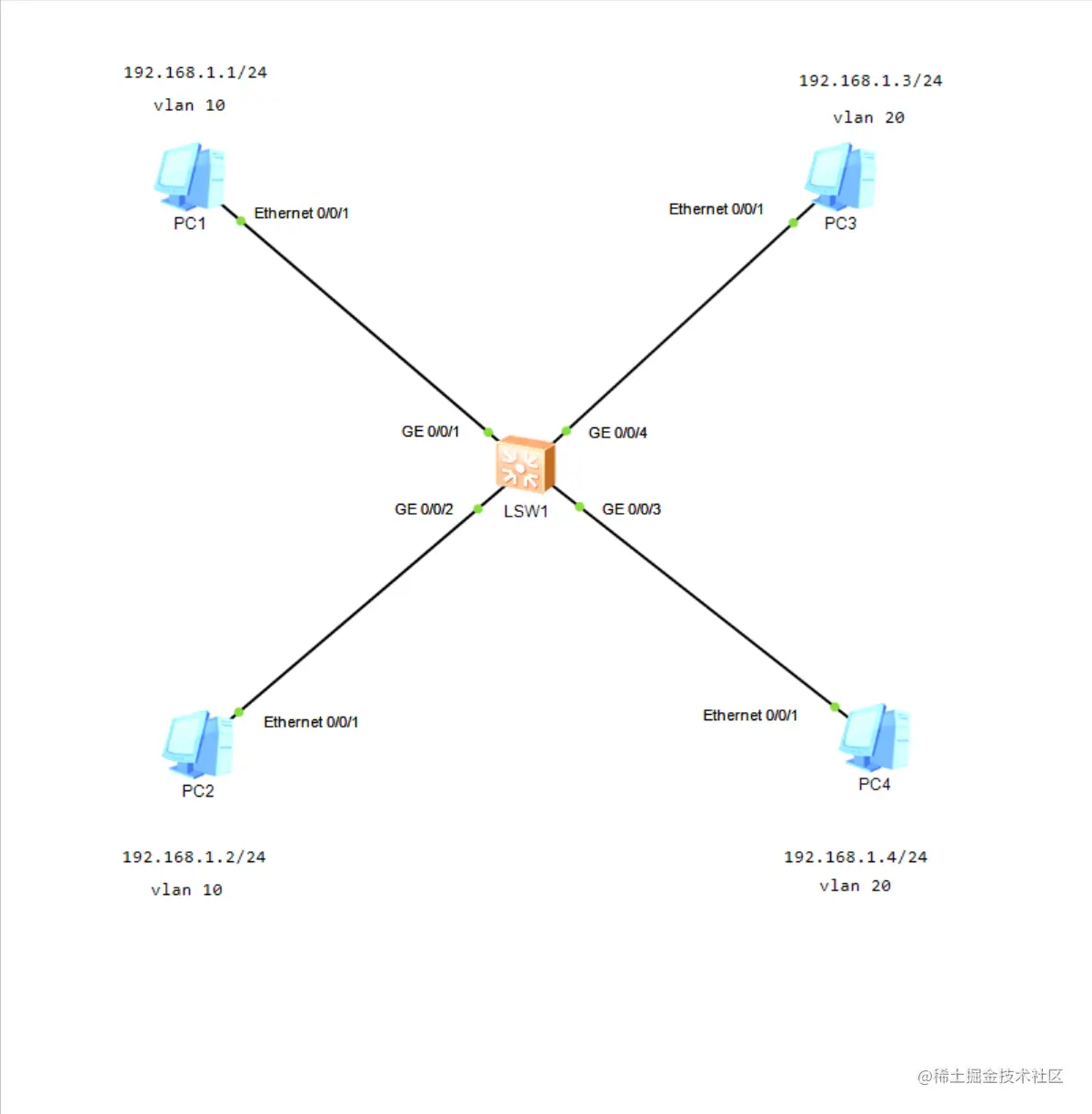

首先完成拓扑结构的创建以及PC机的IP地址和子网掩码的设置

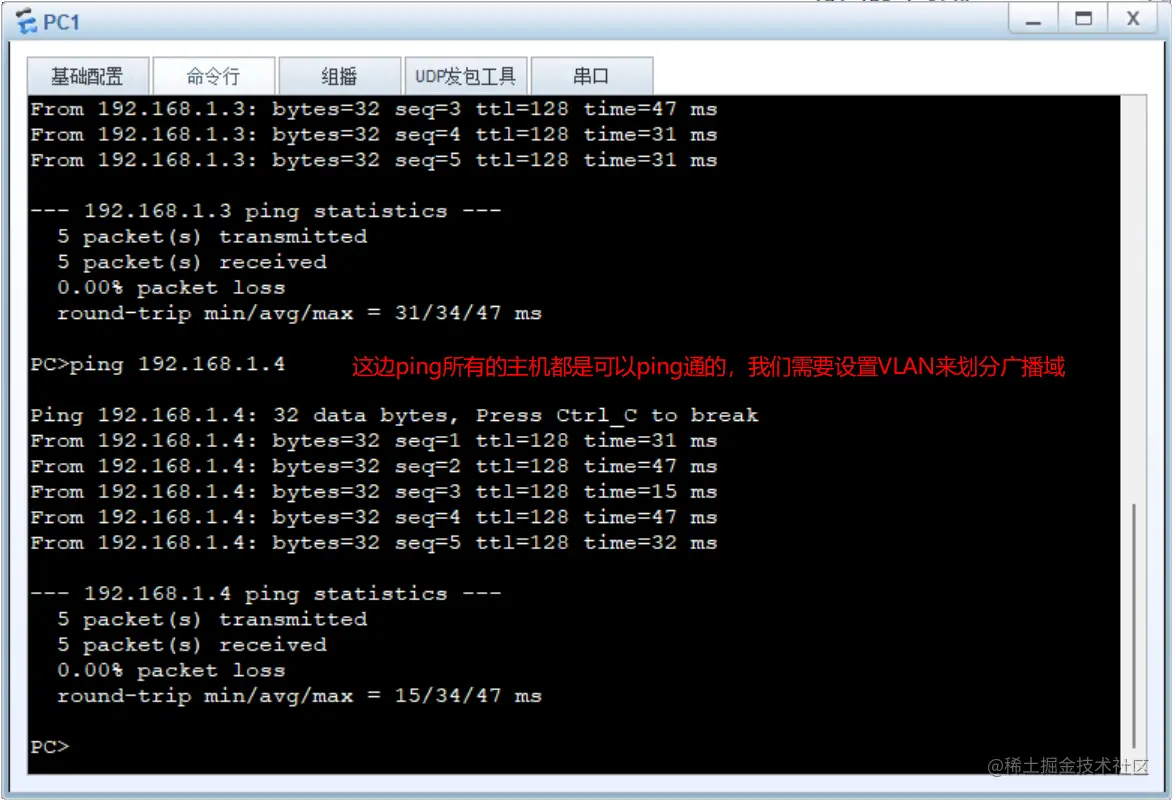

完成后进入PC1的命令行界面尝试Ping拓扑结构中的主机

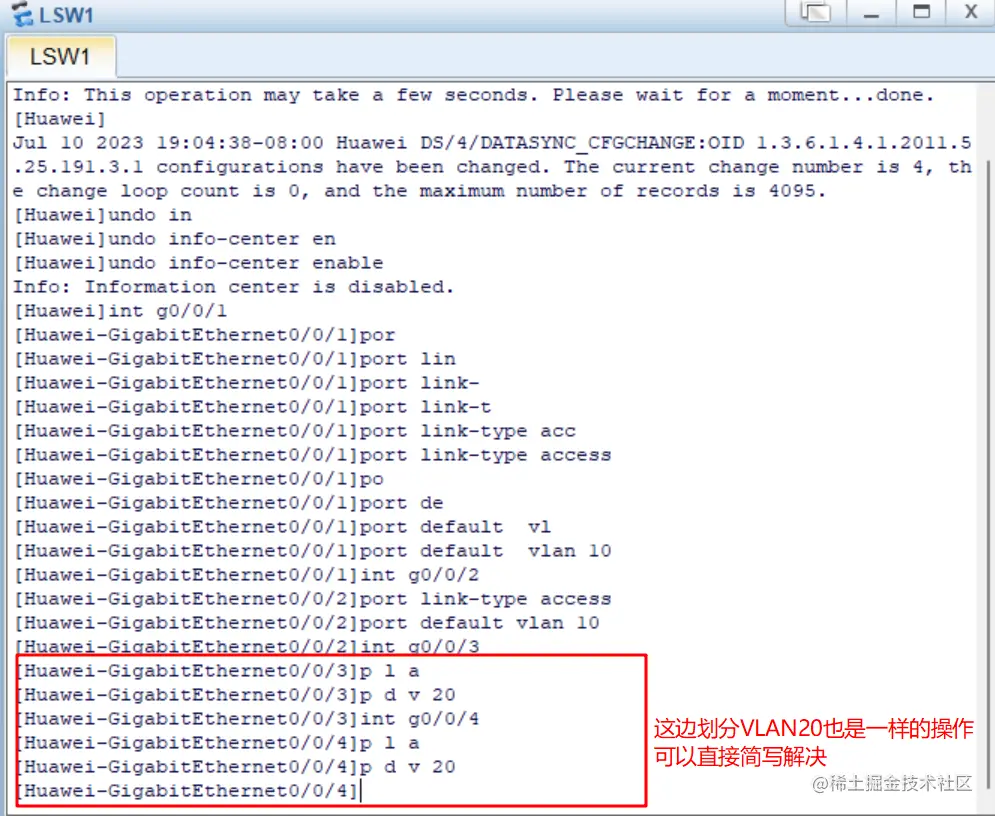

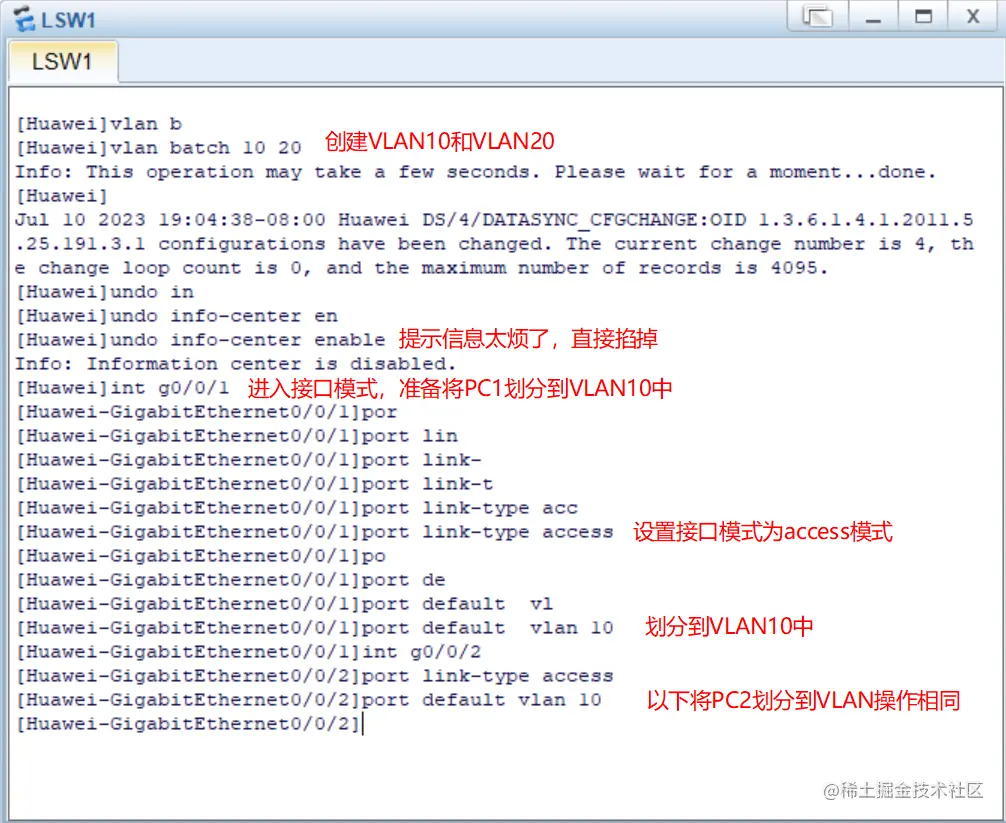

现在开始配置交换机



配置完成开始再次Ping拓扑机构中的主机
