一.实验要求：

1.创建VLAN

2.将交换机的端口加入到相应的VLAN中

3.验证VLAN的配置

二.实验目的：

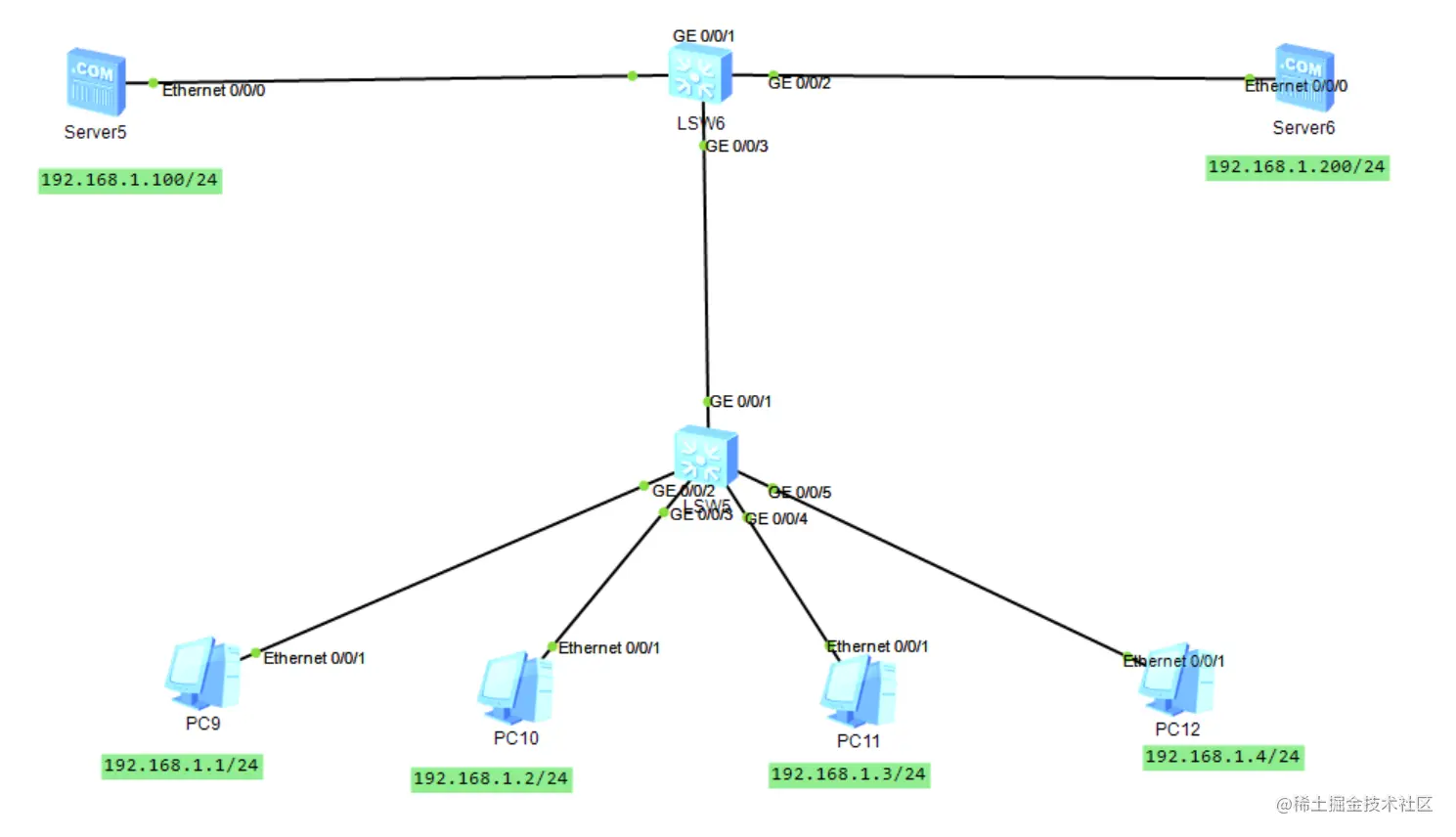

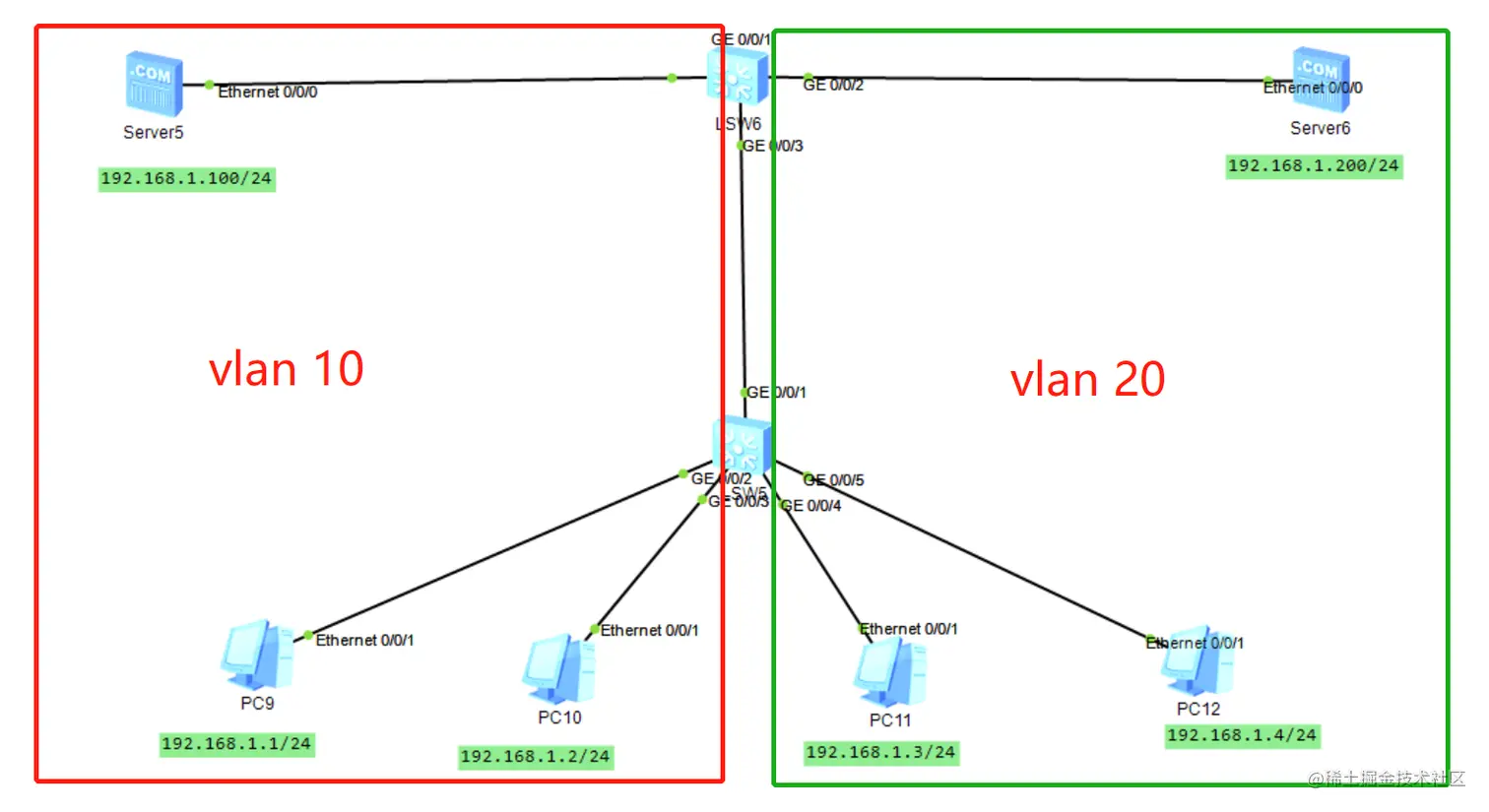

1.将pc9和pc10分为vlan10，pc11和pc12划分为vlan20

2.将server5分为vlan10，server6分为vlan20，并且pc9与pc10和server5能够通信，与pc11与pc12，server6不能通信。

三.实验过程：

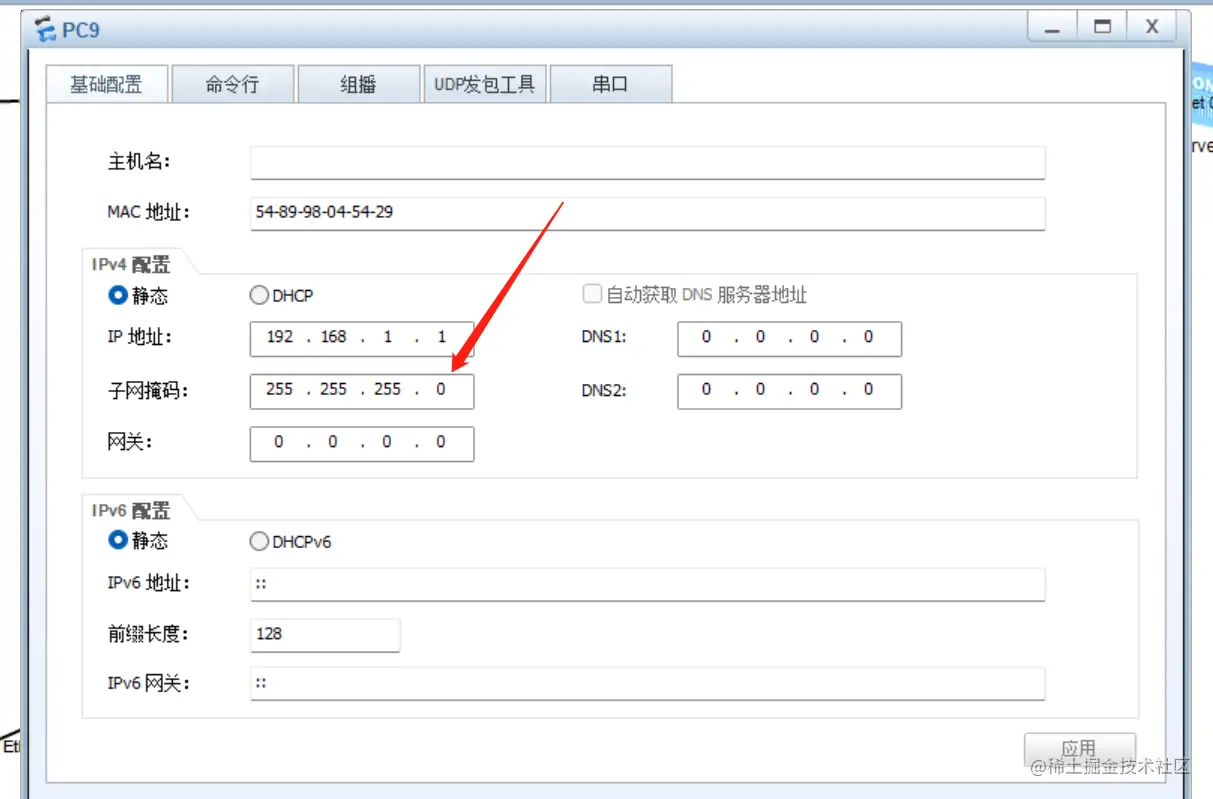

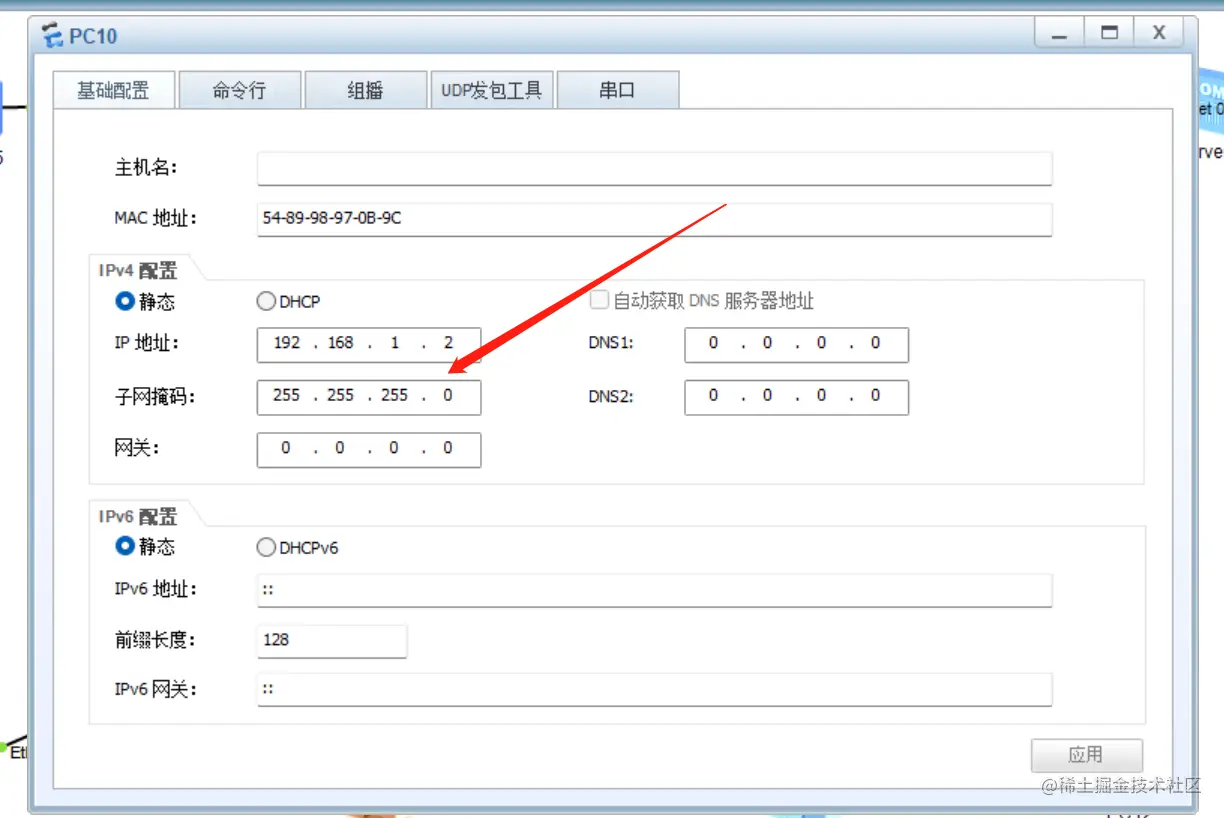

1.首先我们依次为pc9与pc10配置ip地址与子网掩码，如图。

pc11与pc12配置，依次配置。

pc11:192.168.1.3 子网掩码255.255.255.0

pc12:192.168.1.4 子网掩码255.255.255.0

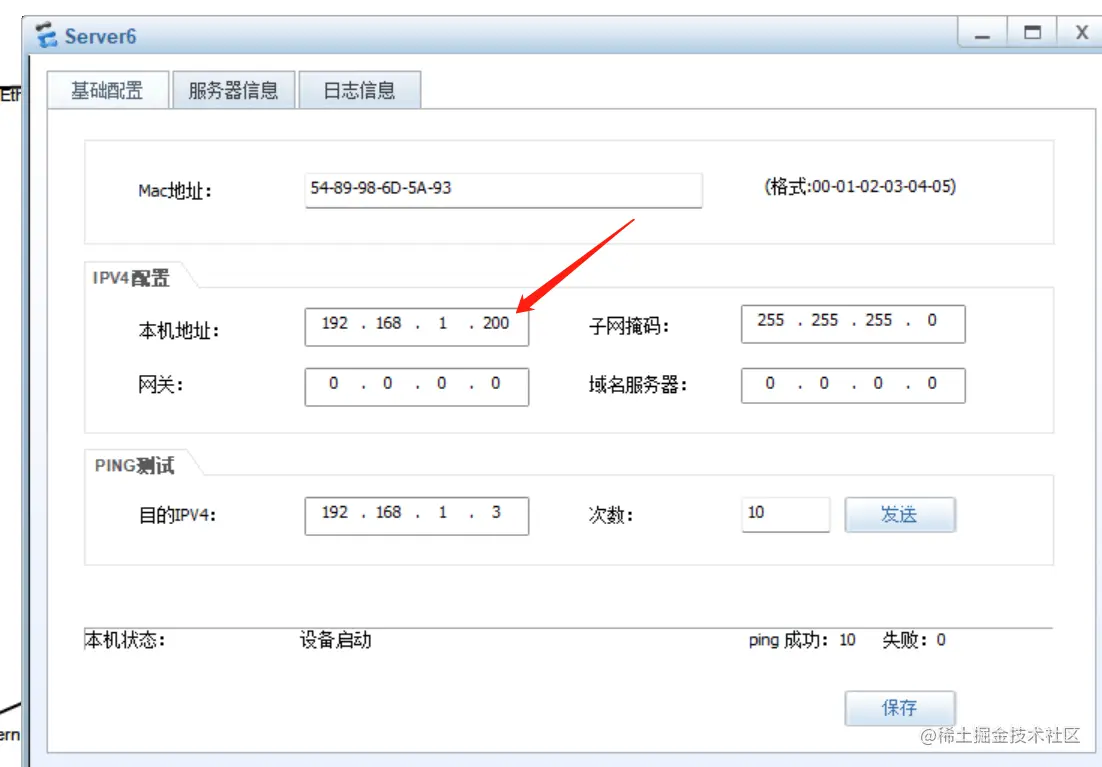

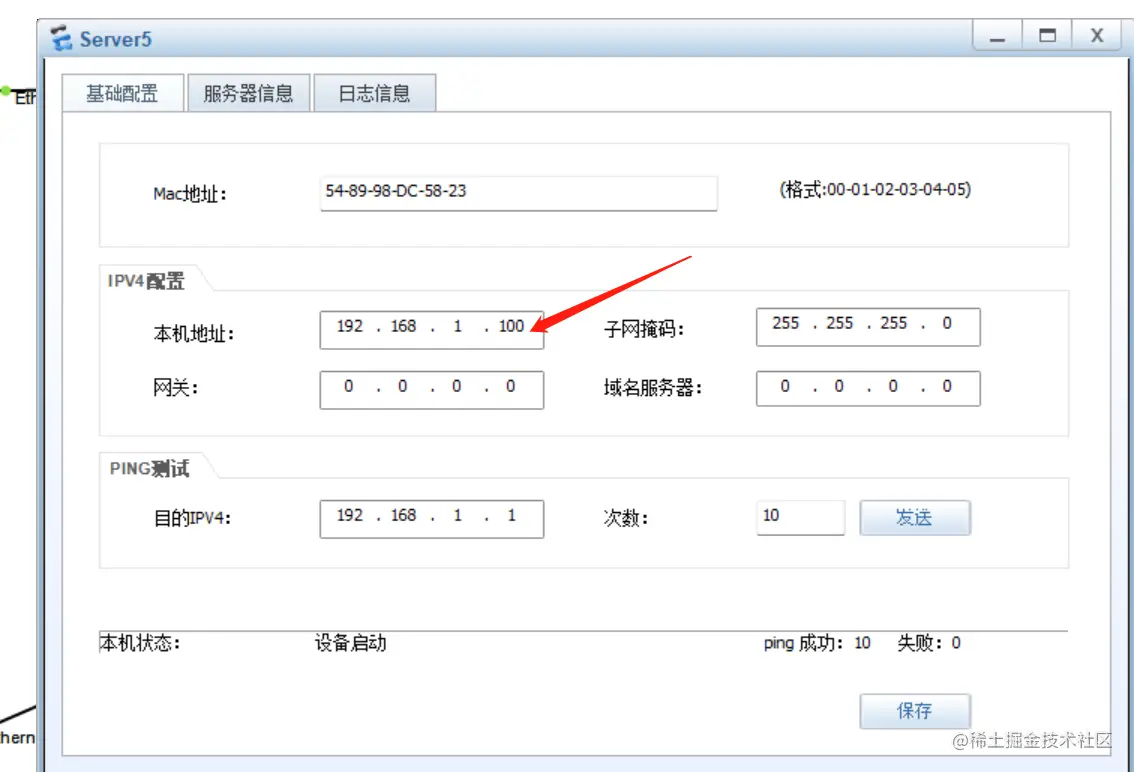

2.同时，将服务器server5与server6配置ip地址。

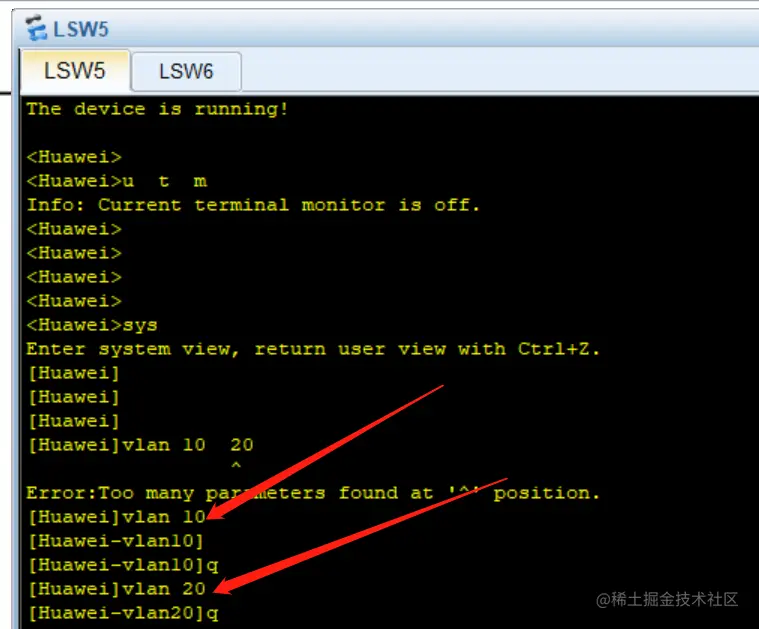

3.以上，完成之后，打开交换机lsw5，进入命令界面。

• 在命令界面输入u t m，防止后面其他命令结果乱入。

• 接着输入sys，进入系统视图。

• 输入vlan10，输入vlan20，创建vlan10.20.或者输入vlan batch10 20进行创建。

4.创建完成后可以输入 dis th 查看是否创建成功，如图。

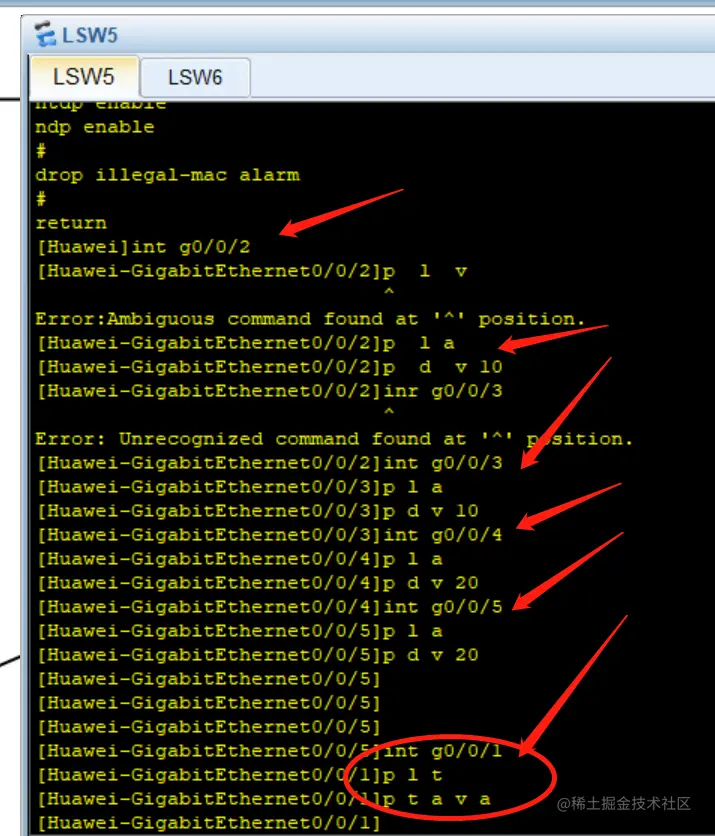

5.完成之后，输入int g0/0/2，进入端口模式。

输入 p l a 进入access接口类型。 输入 p d v 10，使得端口2为vlan10。

int g0/0/3端口，依上进行。

6.输入int g0/0/4进入端口模式。

输入 p l a 进入access接口类型。 输入 p d v 20得端口为vlan20

int g0/0/5口，依上进行。

7.输入int g0/0/1入端口模式，上图末尾。

输入 p l t 进入trunk接口类型。

输入 p t a v a ，允许该端口上允许所有VLAN的数据帧通过。

以上字母为缩写，详细命令如图所示。

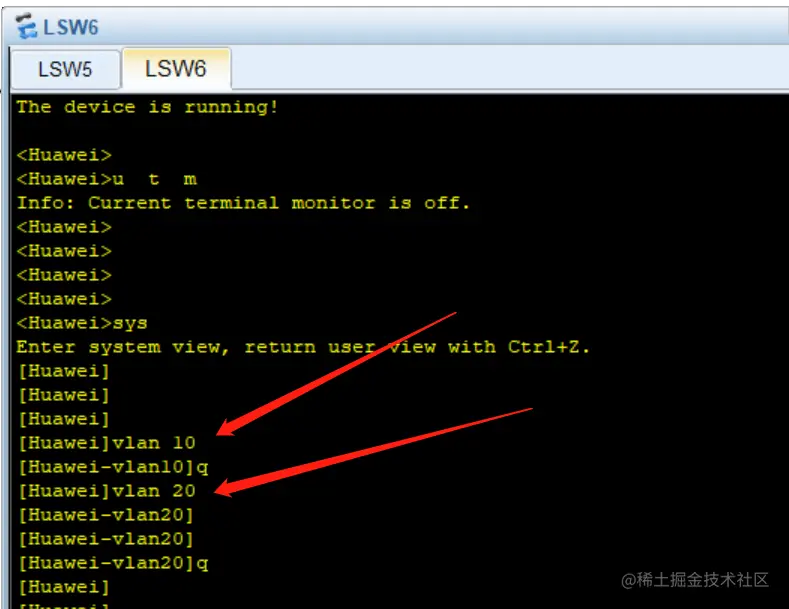

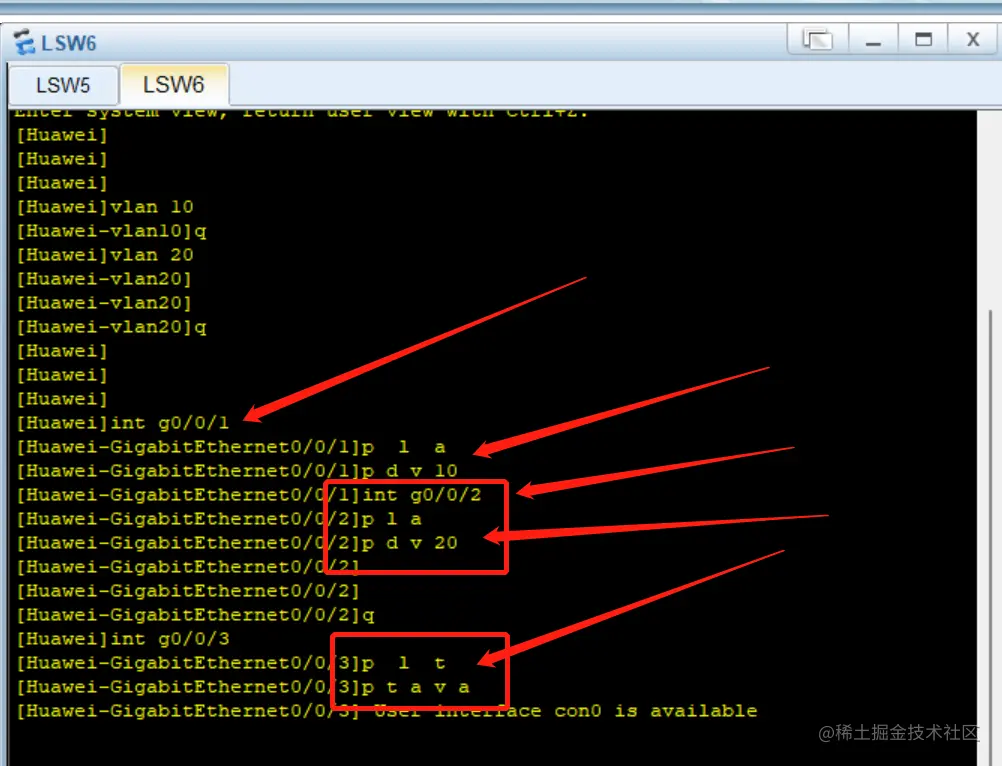

8.如此，lsw5配置完成，我们进入下一步。打开交换机lsw6，进入命令行。

重复交换机lsw5步骤，依次配置。

9.以上交换机lsw5与lsw6配置完成。

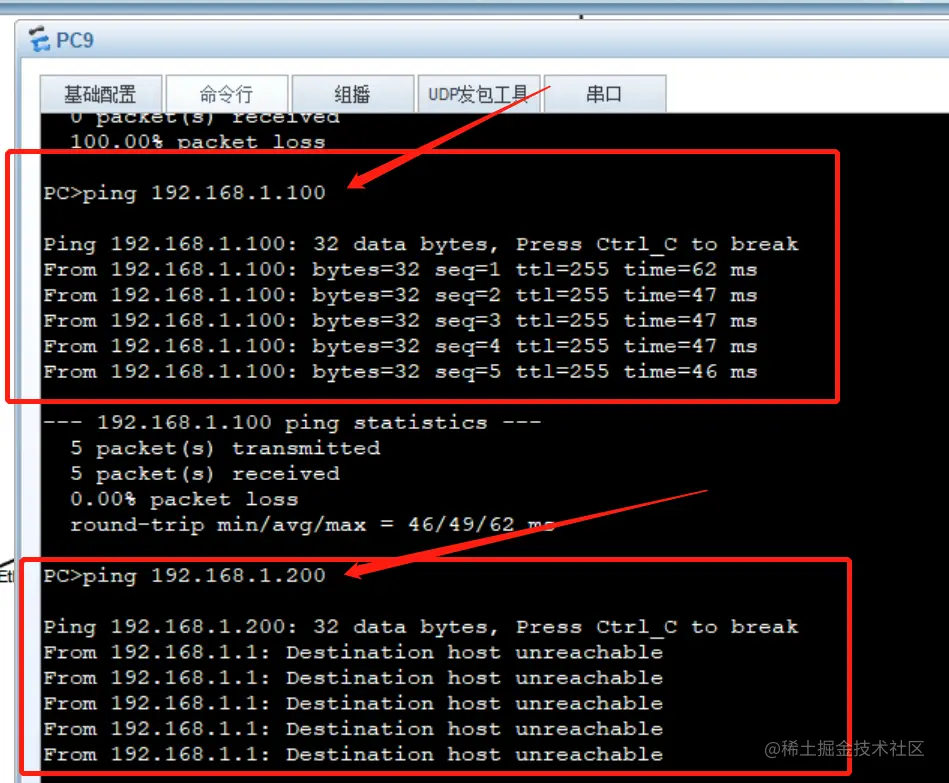

打开pc9分别与pc10 服务器server5 .server6，pc11通信.

与服务器server可以通信。与server不可通信。

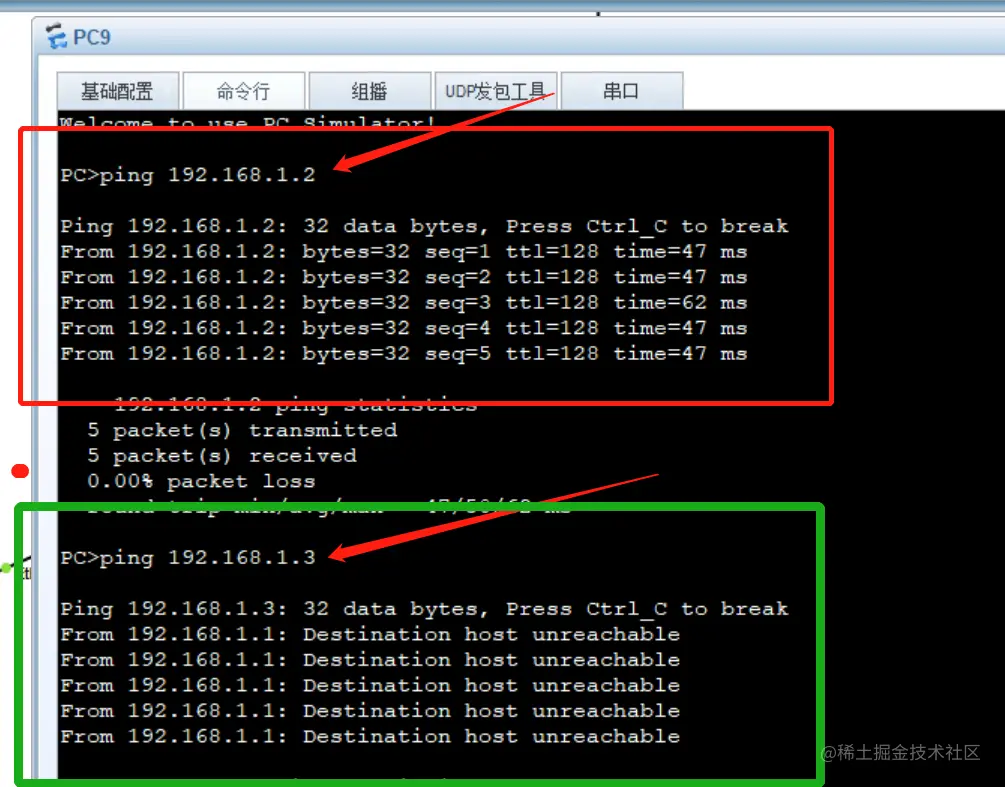

与pc10通信成功，与pc11通信失败。

10.总结。

vlan10与vlan20不可直接通信，实验成功。
