静态路由的配置方法

真的稀碎
255 阅读2分钟

理论阅读

静态路由的三要素：

  • 学习网段：当我要去往不同网段的网络时，此网络就是学习的网段

  • 子网掩码：就是所去往网段的子网掩码

  • 下一跳：出接口路由器自己对端的直连接口路由器的接口地址

配置的注意事项：

  • 出口网关路由的对端直连路由器需要具有学习网段的路由

  • 前面的网段+掩码。最后是下一跳的IP地址

  • 双方都必须具有相同的路由才能达到互访

静态路由的配置

接下来我们将通过一个简单的例子来说明静态的路由的配置方法，实践是最好的教学

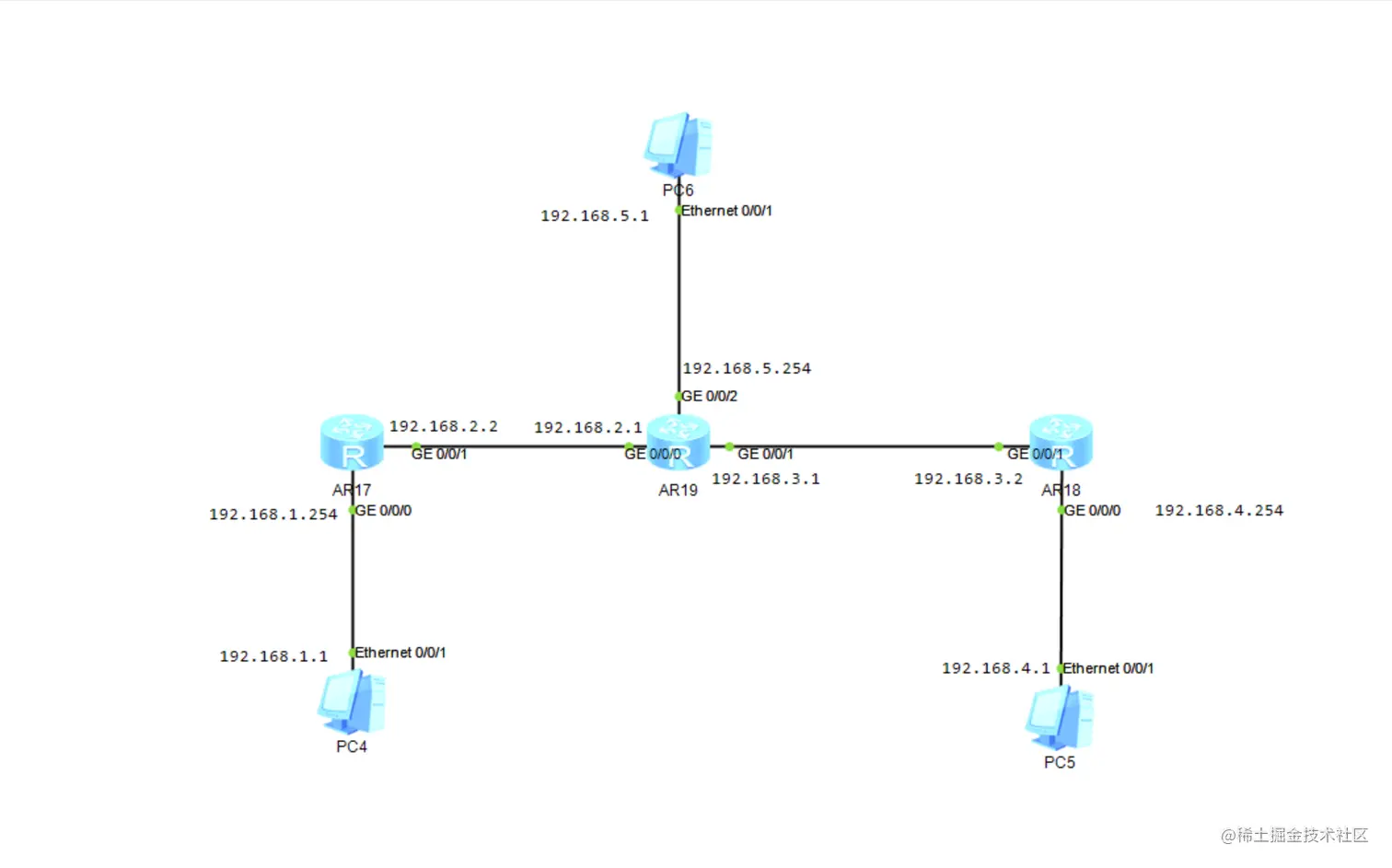

首先先配置好一组PC与路由器所组成的通信网络，建议新手将接口的配置用文字标记在接口旁边来减少失误，有效提高配置舒适性

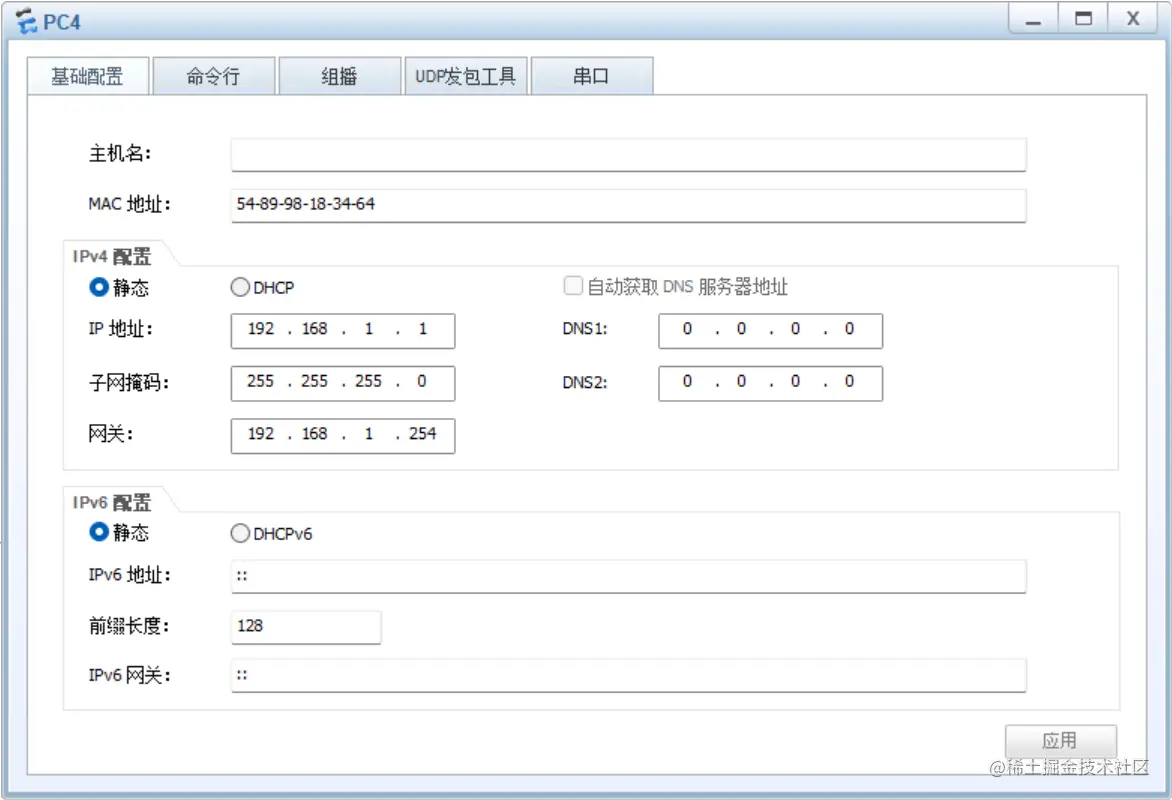

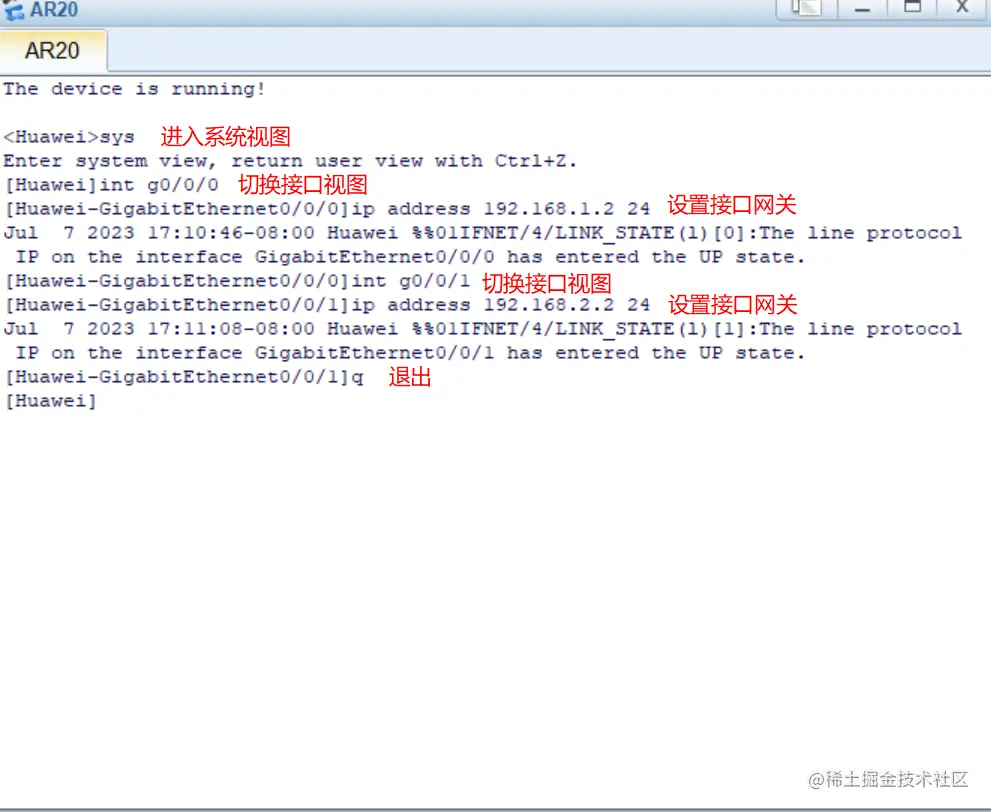

配置完成基础主机的网络设置，我们来完成路由器的接口配置

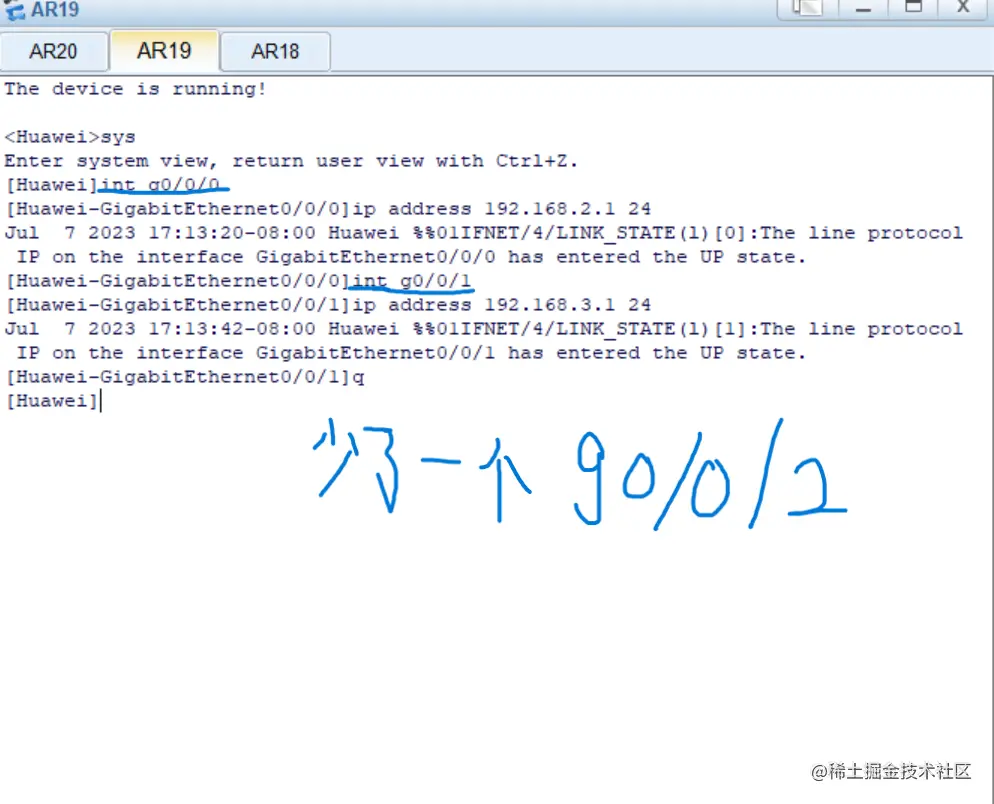

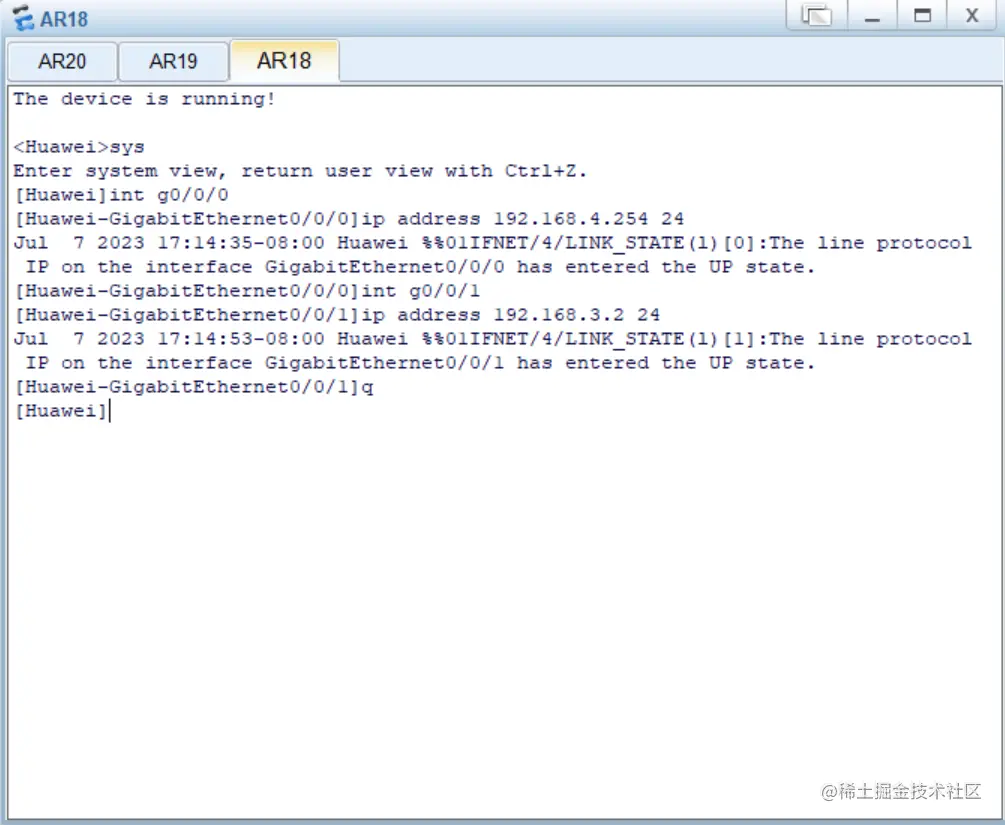

三个路由器的设置都大差不差，将所在接口和地址对应设置即可，三个只备注了第一个路由器配置，其他两个自己练习下吧

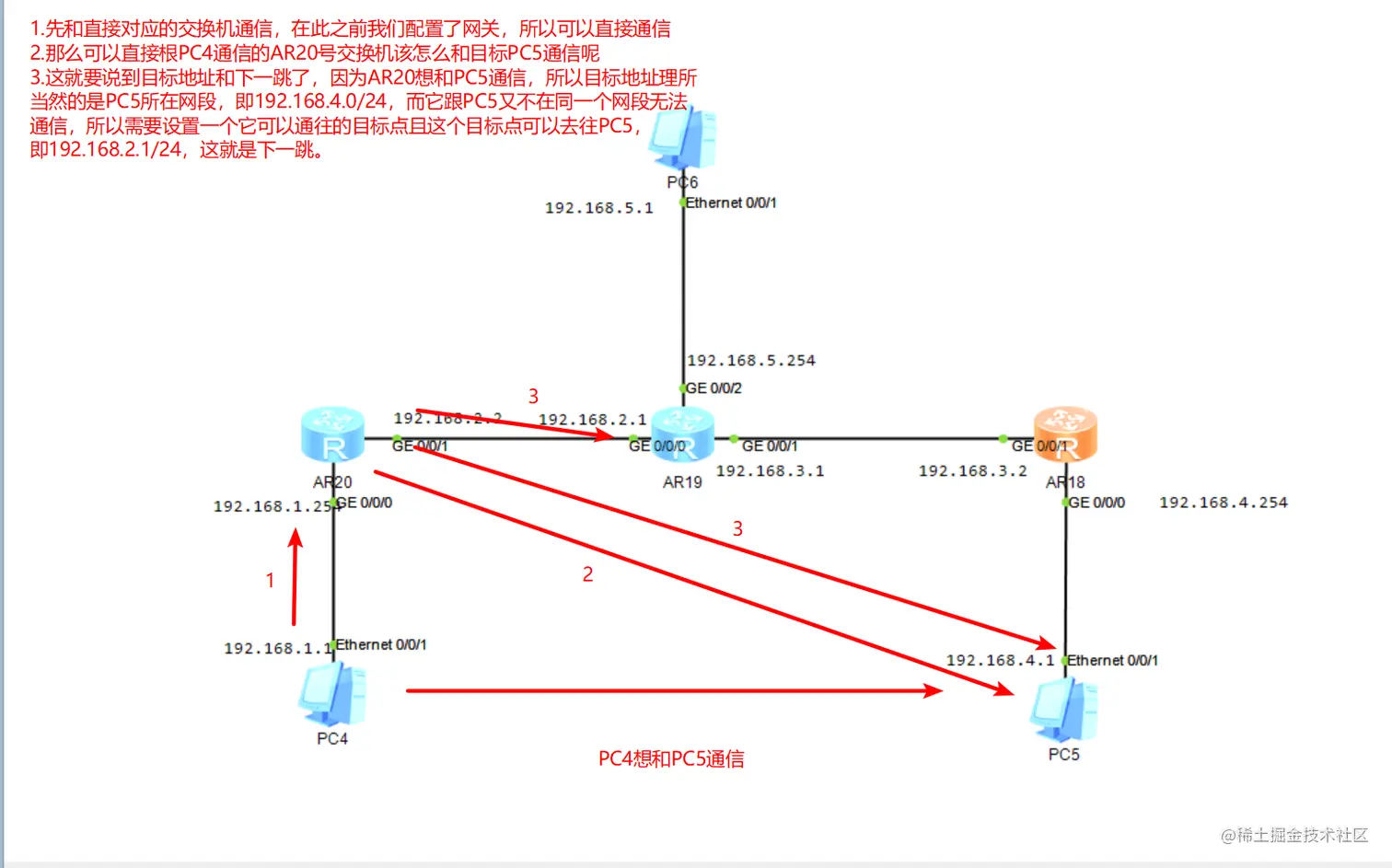

接口环境配置完成后，接下来我们来配置静态路由，在此之前，我们先来梳理下下一跳和目标地址的逻辑关系

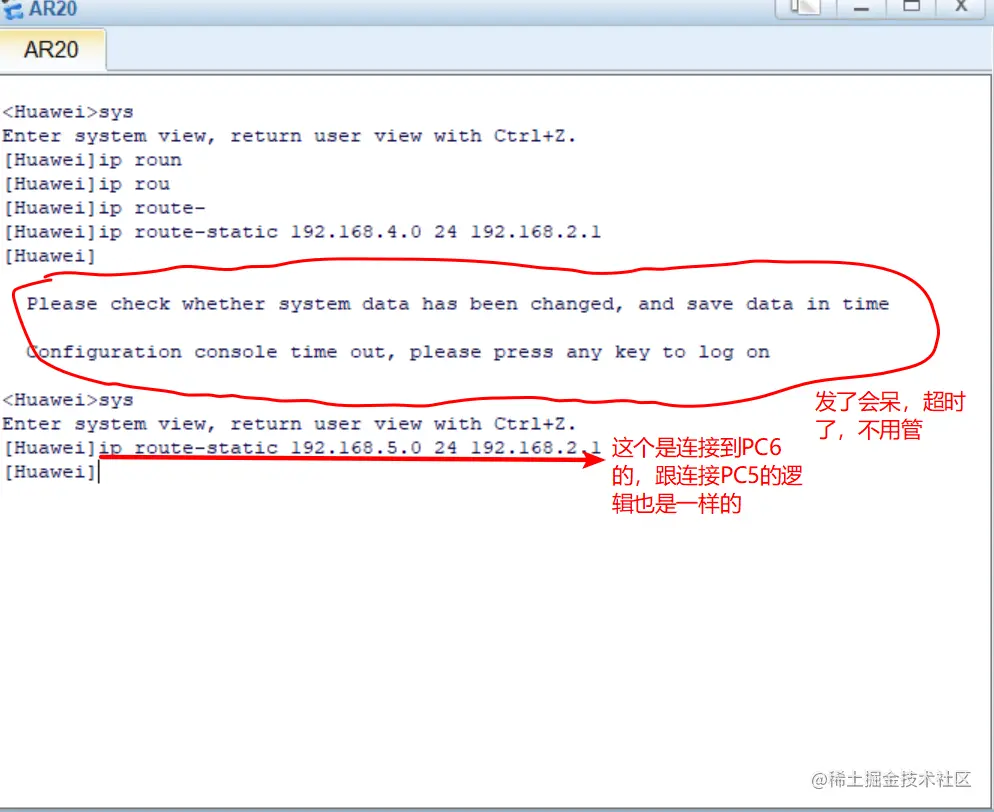

理清逻辑关系，接下来我们进行具体的配置（静态路由设置格式：ip route-static 目标地址网络段 子网掩码 下一跳）

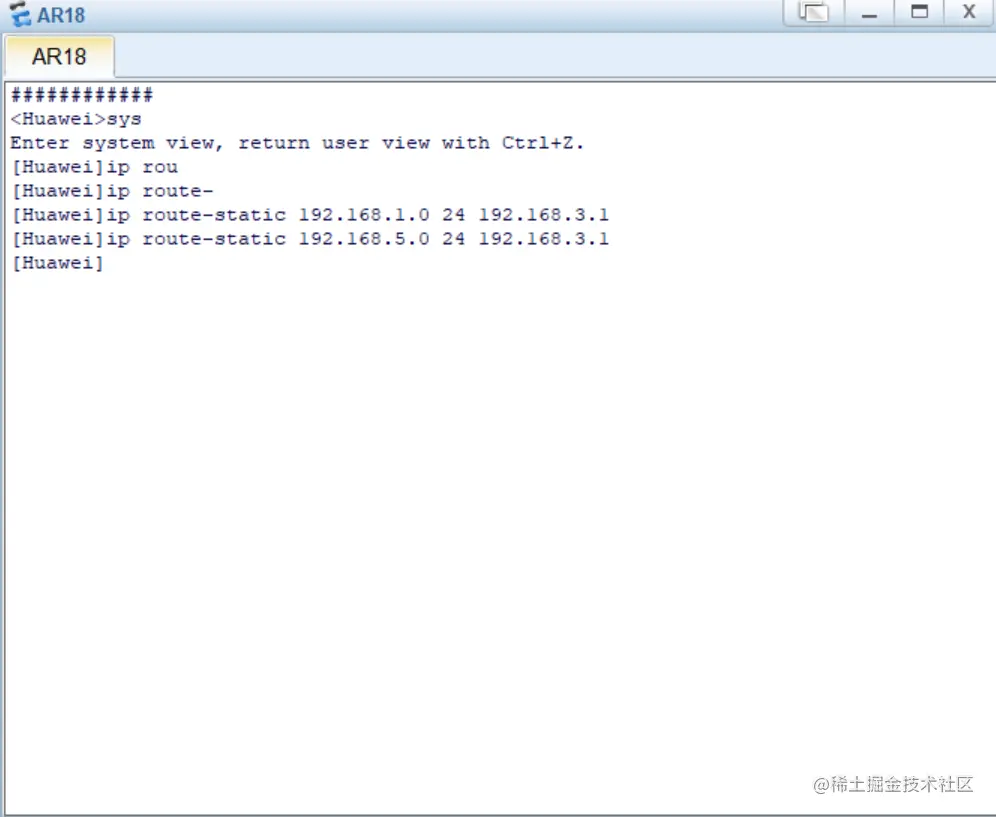

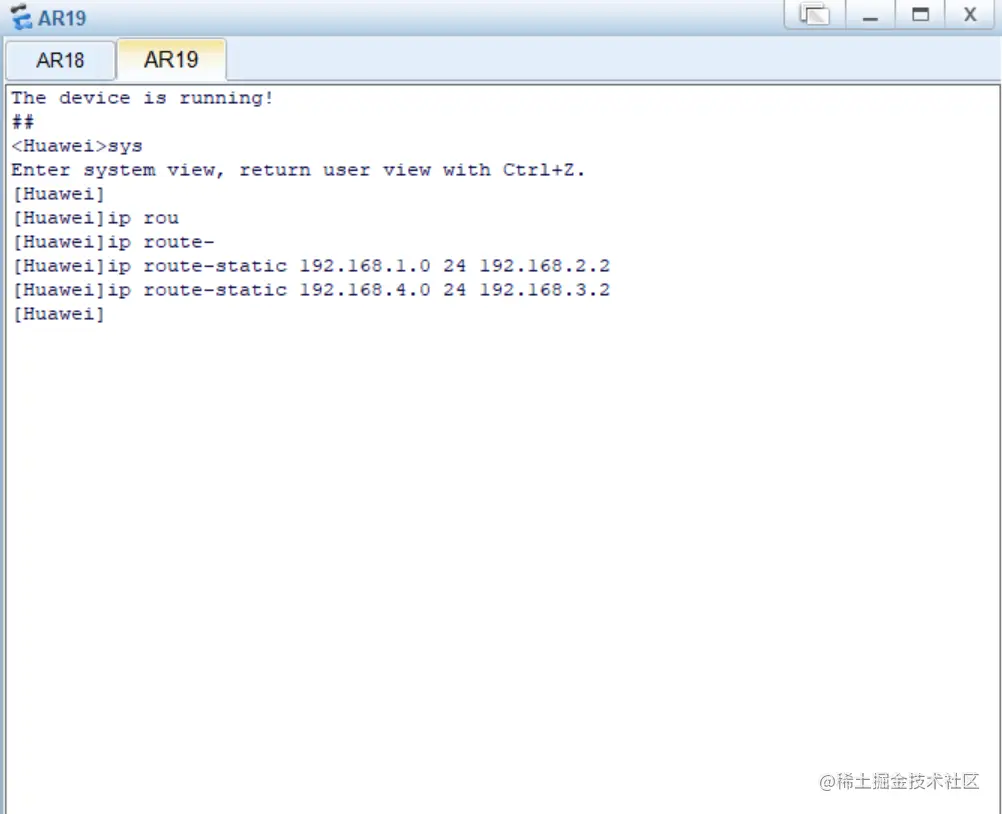

第一个配置完成接下来我们配置另外另外两个直接与PC相连的路由器，这里就不多加解释了

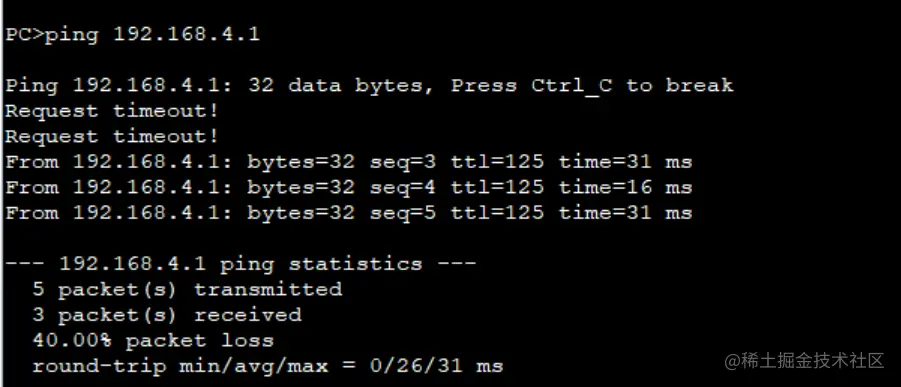

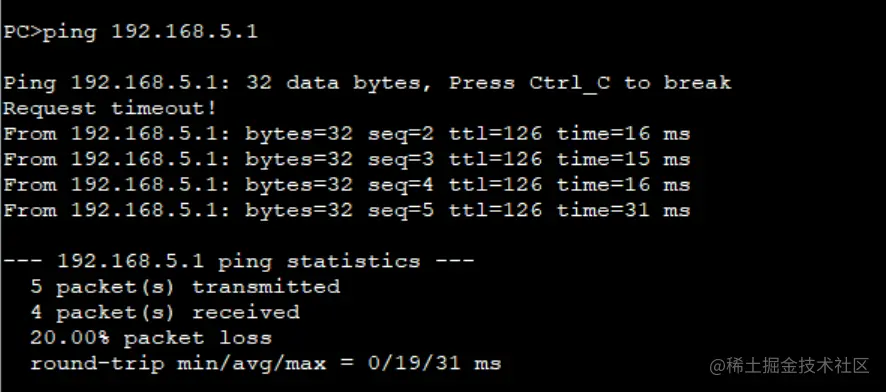

设置完成后在PC4pingPC5和PC6时可以Ping通



当然这时通信也会有大量丢包现象，我们可以在路由器处设置一个回包，使得相隔的也可以通信，这边就不多加赘述了。
