一.静态路由原理
1.路由器的工作原理
从源主机-到目标主机的转发过程(由路表决定,选择最佳路径)
2.路由表的形成
- 直连路由,长在路由器自己身上,只要给路由器的两个端口配置好ip地址,路由器就会自动将该网段录入路由表中。
- 手动;网络管理员一条条手动录入。
- 动态学习;路由器之间发送报文共享,路由表会自动学习没有的网段.
3.路由表里各项参数的含义
| 参数 | 含义 |
|---|---|
| Destination/Mask | 目的网段，子网掩码 |
| proto | 路由信息怎么来的:直连 静态 动态 |
| Pre | 优先级 值越小 优先级越高 |
| cost | 开销值越小 会优先选择该路由条目 |
| Flags | 路由信息的状态 |
| NextHop | 下一跳地址 |
| Interface | 出口 去往目的网段的出口 |

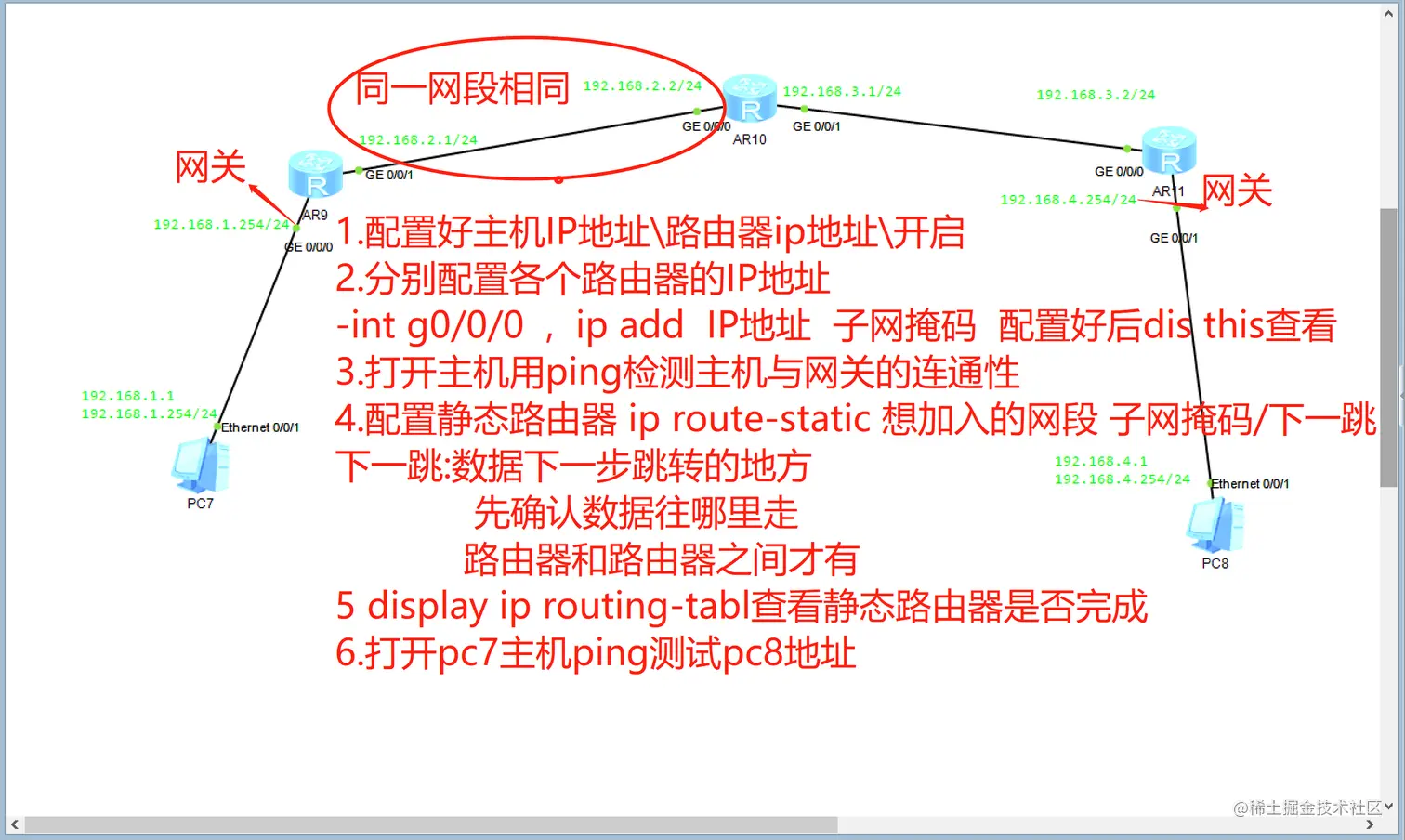

二.ensp模拟静态路由配置实验

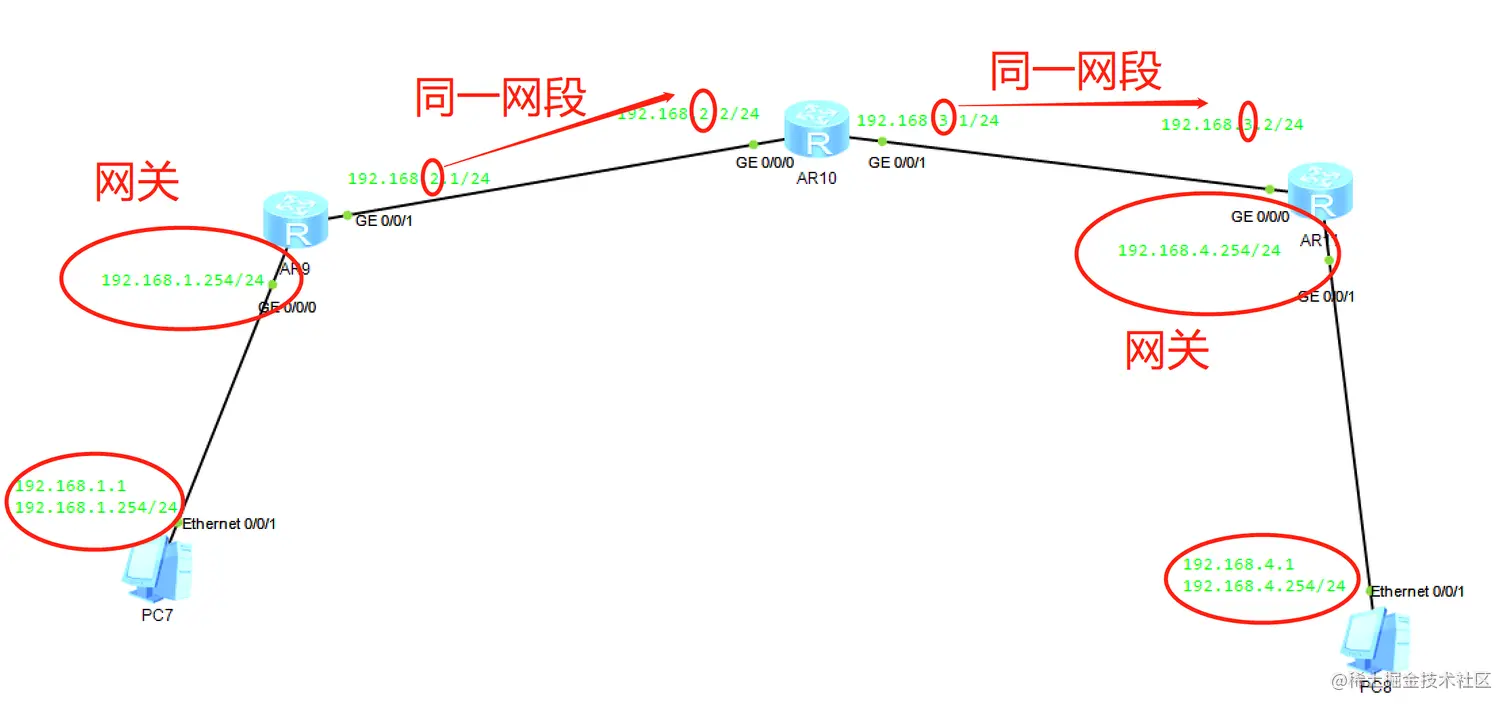

2.配置好路由器的端口和主机ip地址 网关
- u t m关闭提示中心 sys进入系统视图改名字

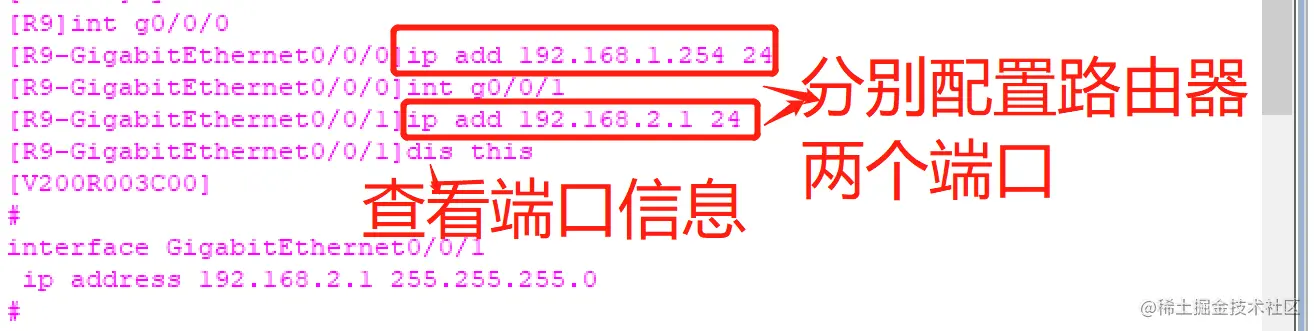

4.用int g0/0/0选择端口号
用:ip add +ip地址 进行配置
依次配置好路由器的端口

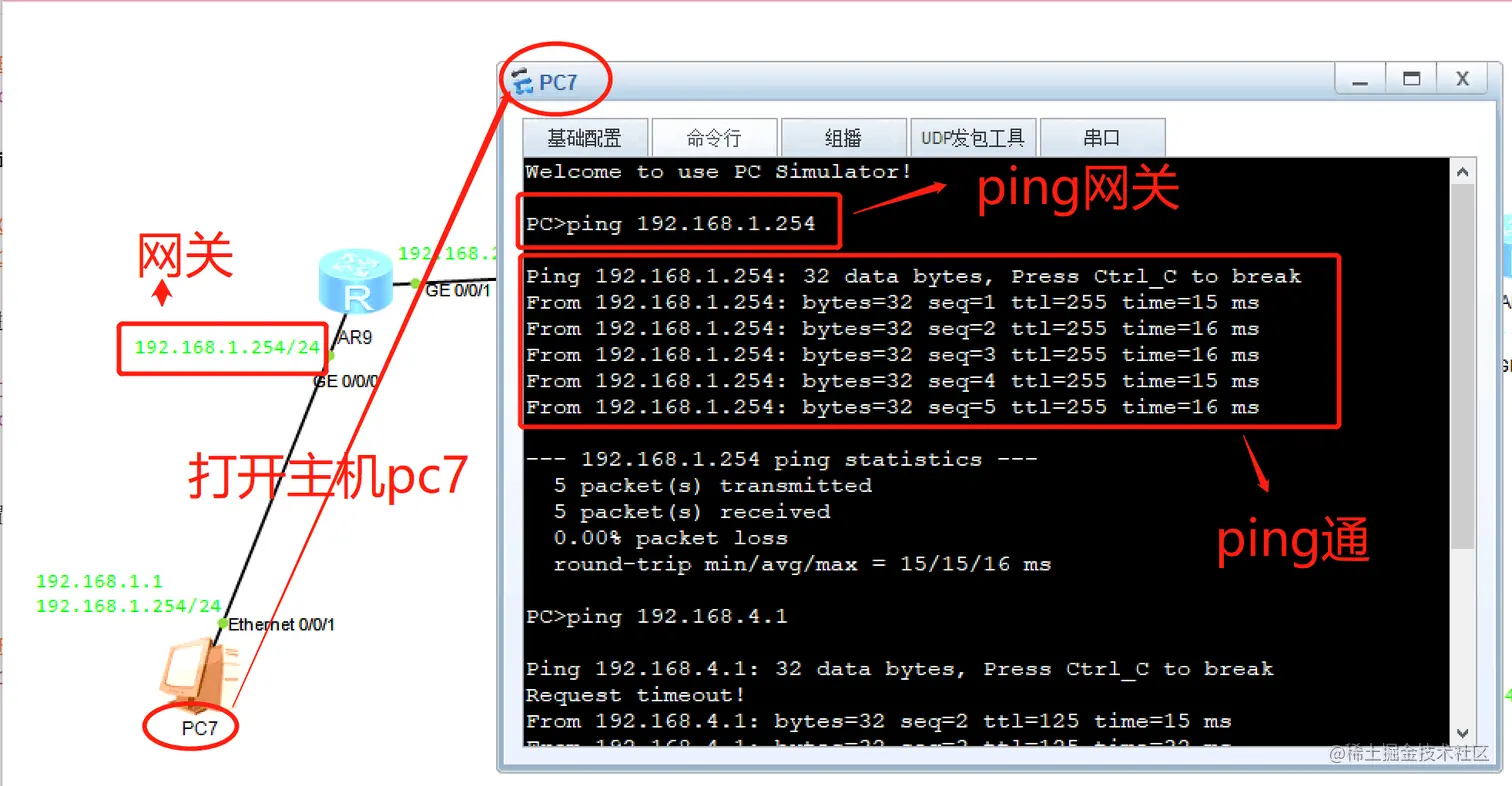

5.打开主机命令行ping网关看是否能连通
分别配置好各个路由器的静态路由
ip route-static 想加入的网段 子网掩码 下一跳地址

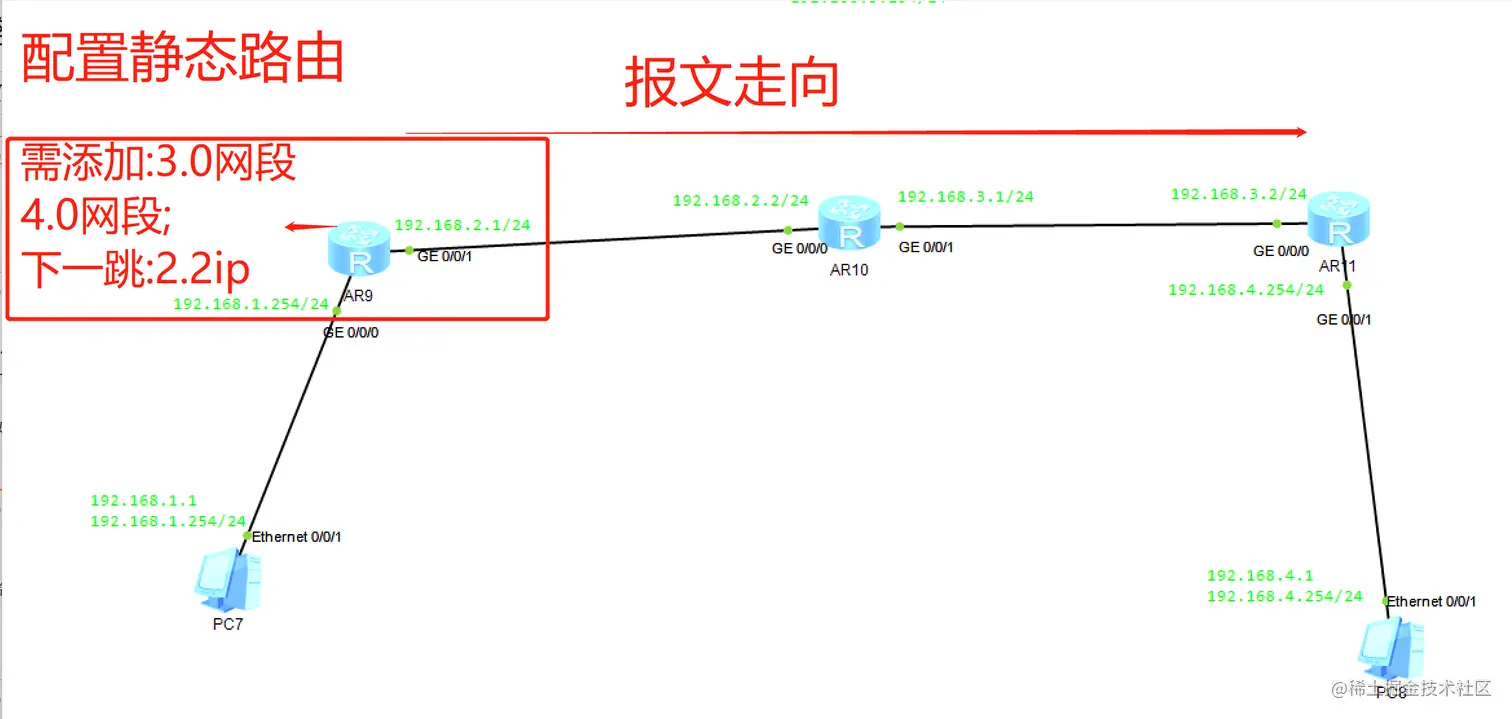

AR9已经知道连在自己身上的网段 未知的有3.0 / 4.0段

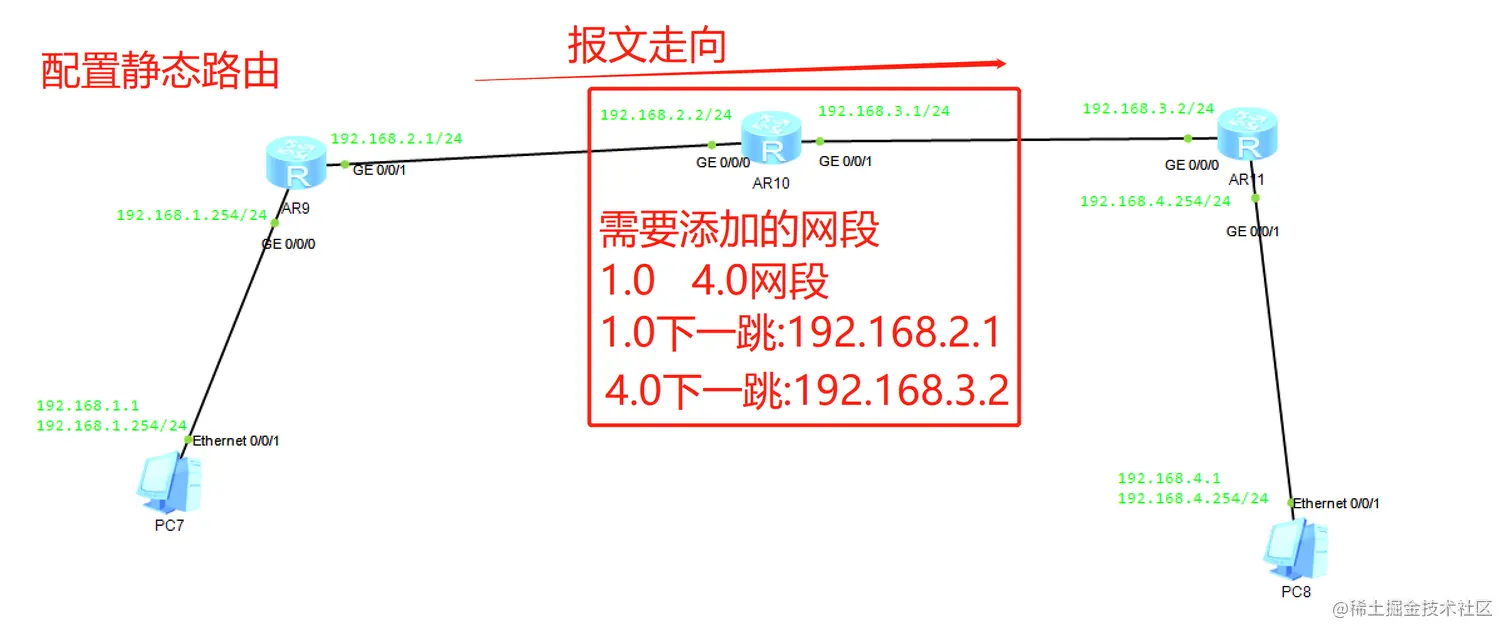

AR10已经知道连在自己身上的网段, 未知的有1.0 /4 .0段 但是他们的下一跳不一样, 按照报文走向来判断
AR11已经知道连在自己身上的网段 未知的有2.0 / 1.0段
7.用 display ip routing-table查看静态路由是否配置成功

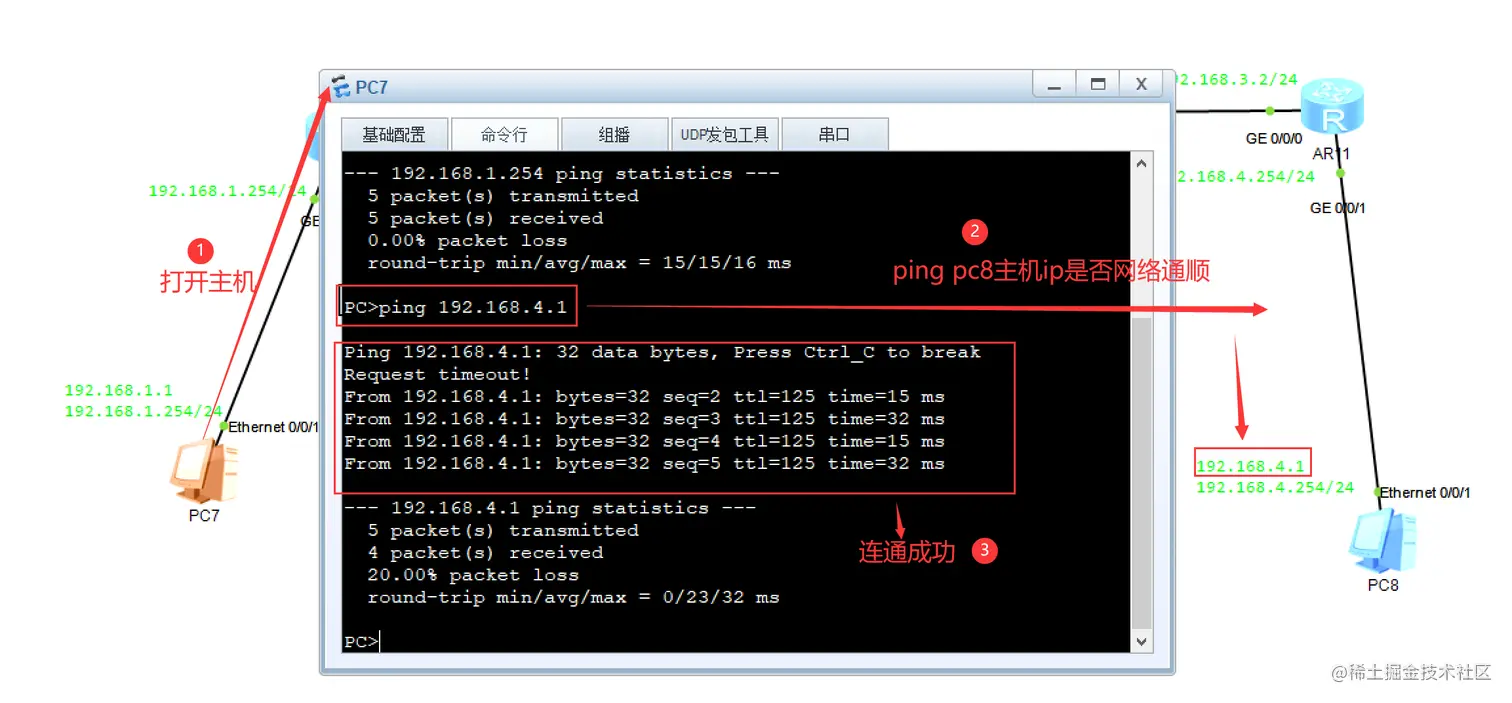

8.打开主机ping另一台主机的ip地址
三.静态路由实验二

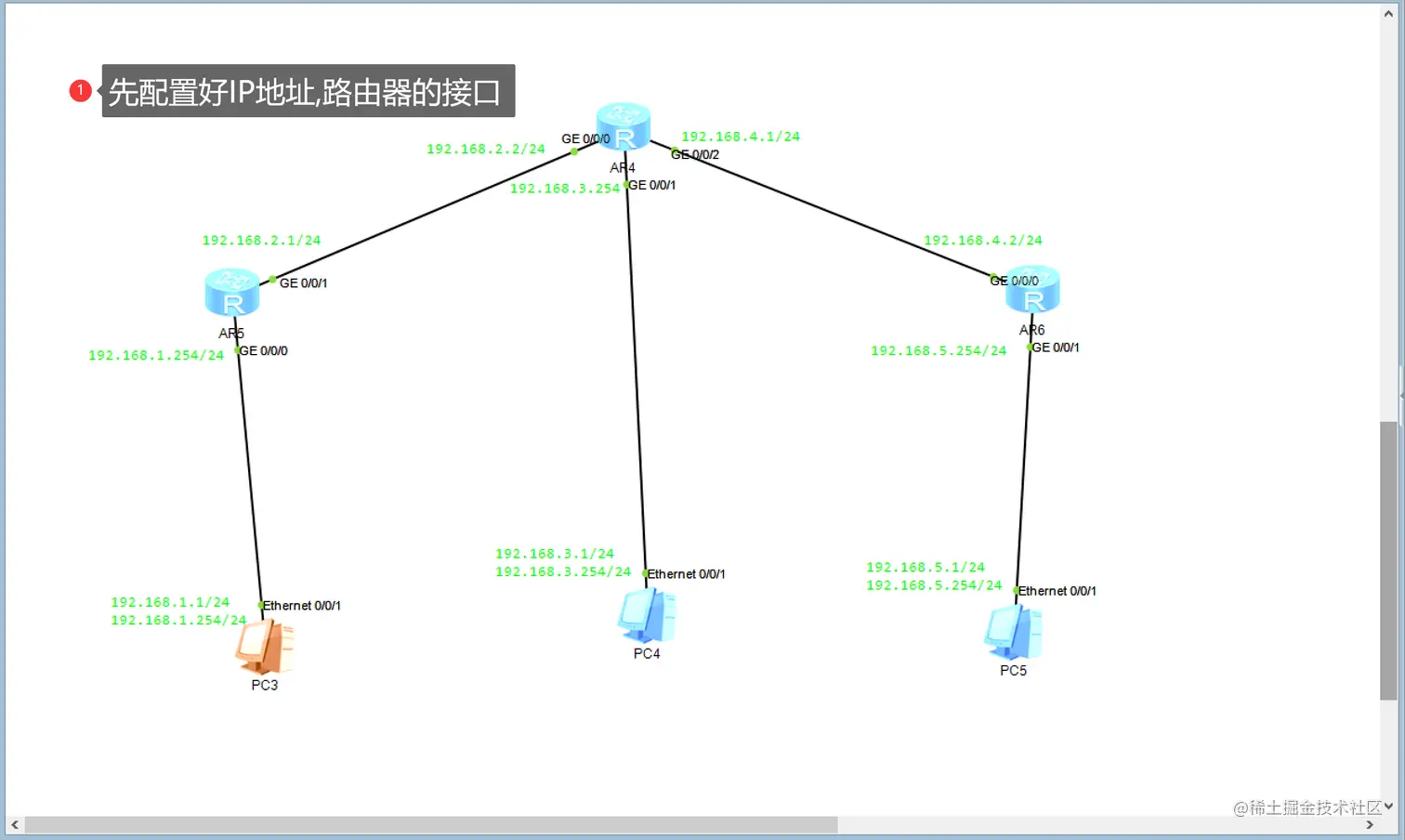

1.录入主机.路由器的IP地址.并开启

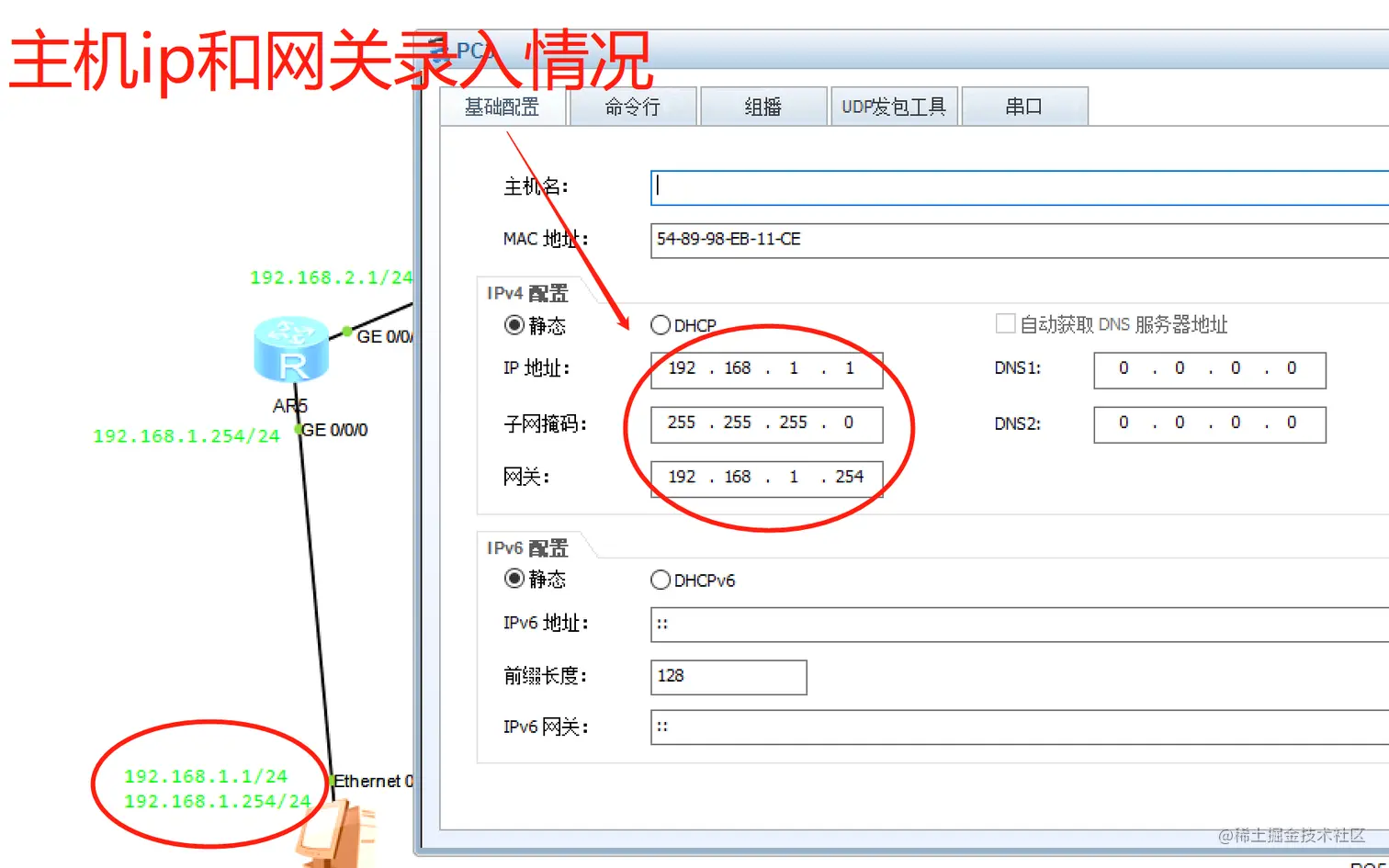

2.3台主机依次录入ip地址 子网掩码 网关
3.3个路由器依次配置好周边两个接口

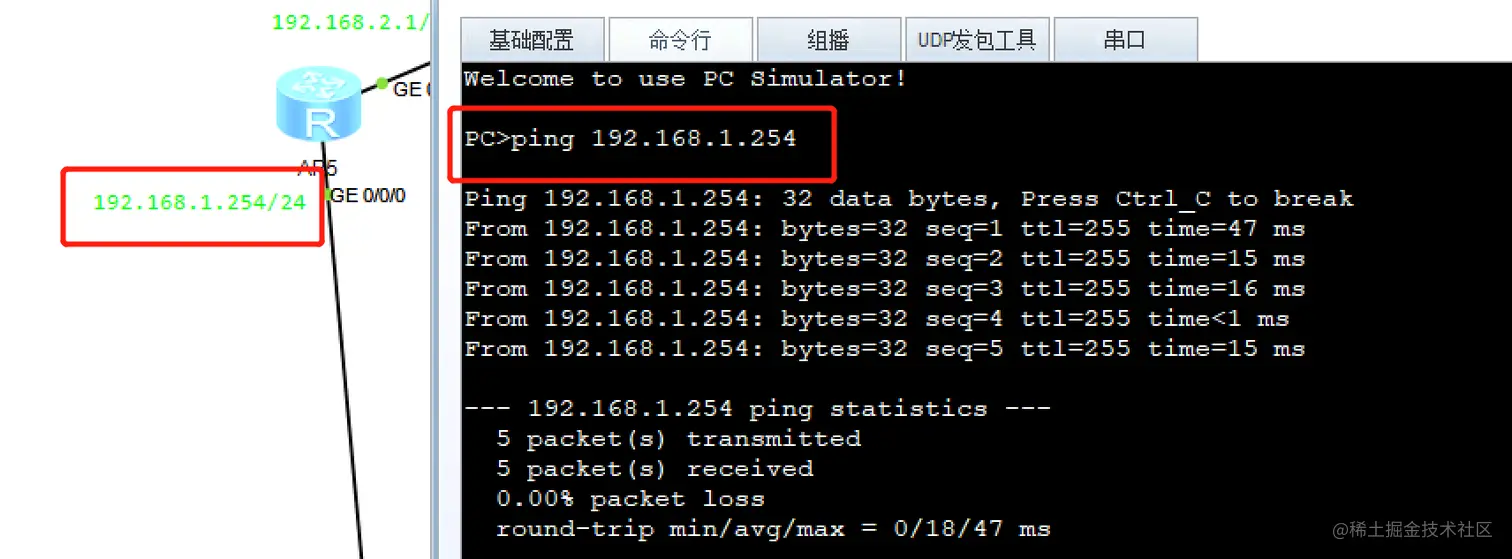

4.打开主机命令行用ping测试与之相连的路由器
连通成功,剩下的主机同样操作
5.配置静态路由添加此路由器未知的网段

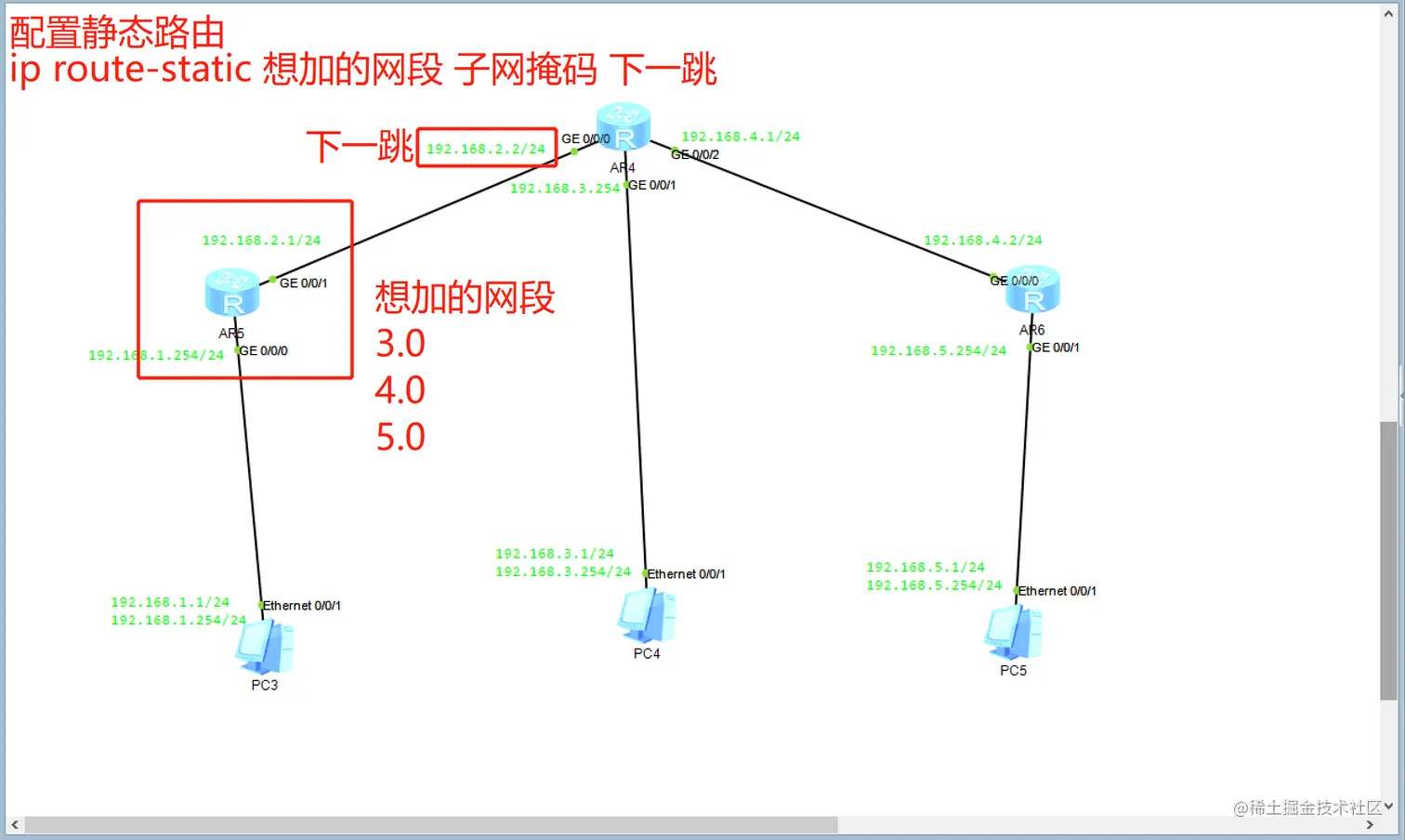

(5.1)AR5的静态路由录入

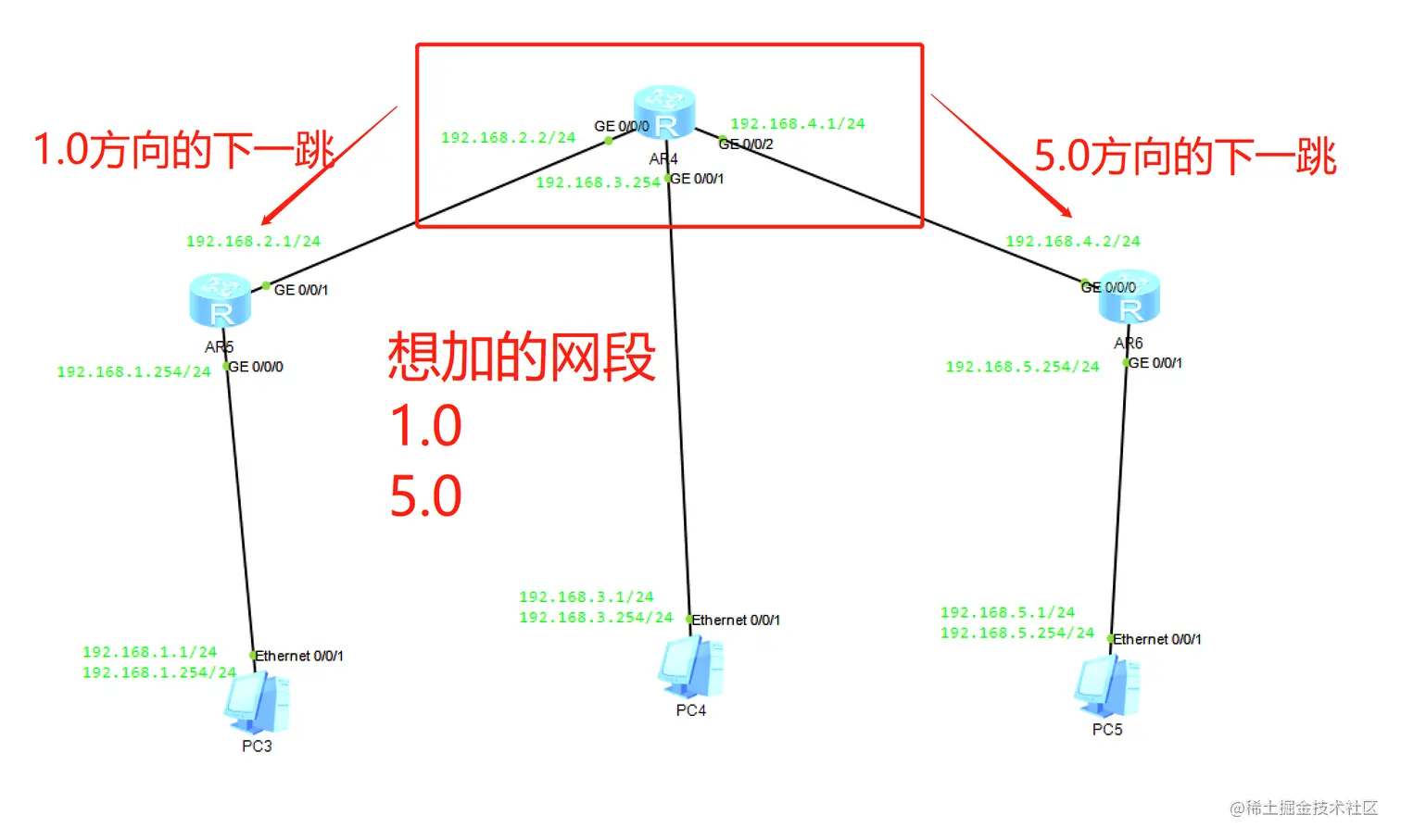

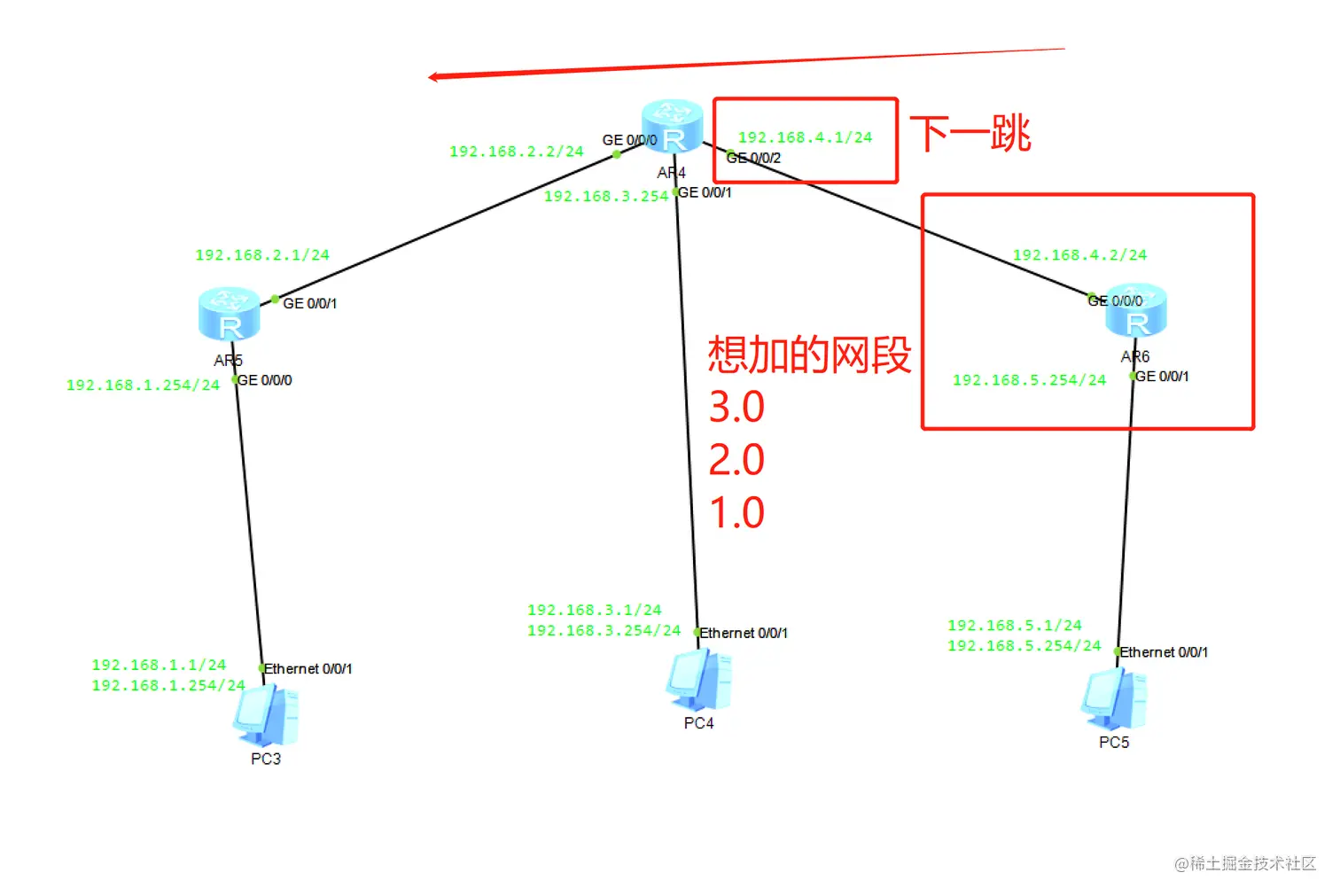

(5.2)AR4的静态路由录入
(5.3)AR6的静态路由录入

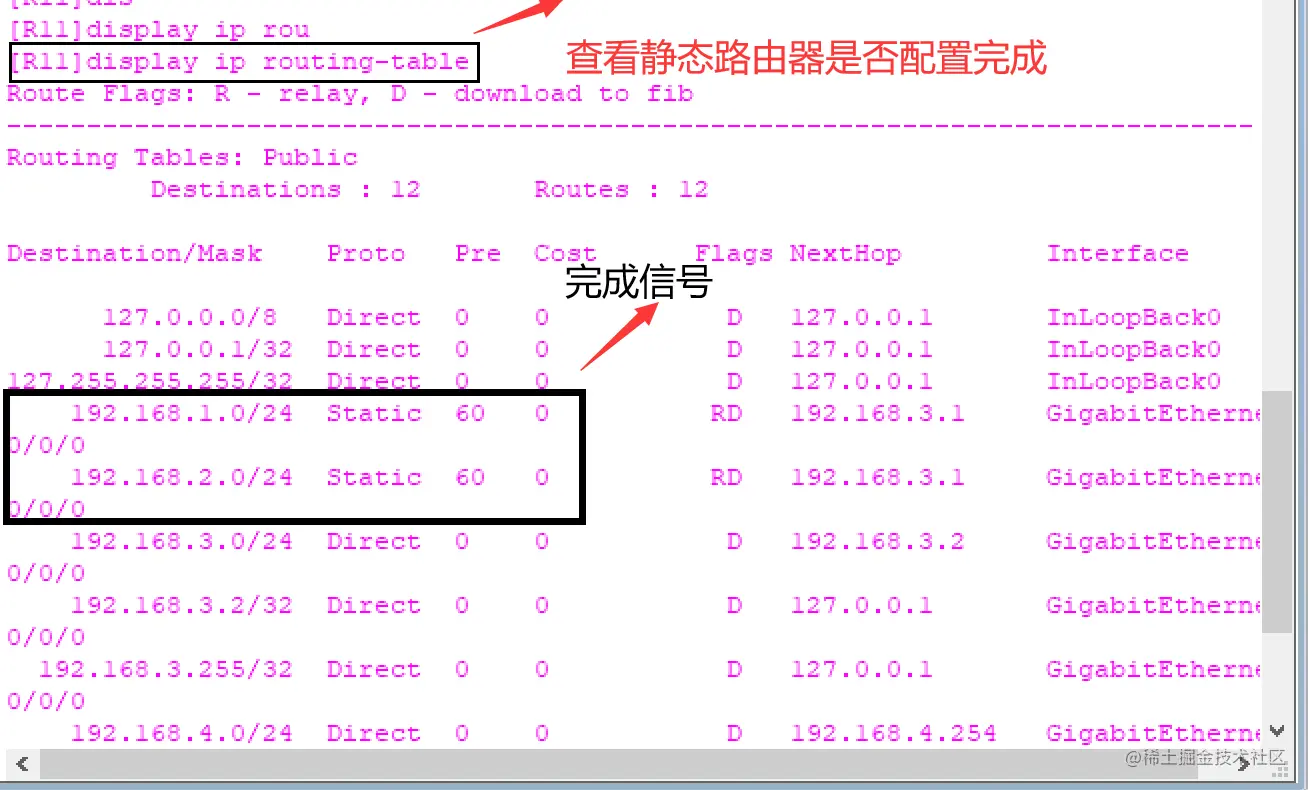

6.如果不放心静态路由是否配置完成用:display ip routing-table

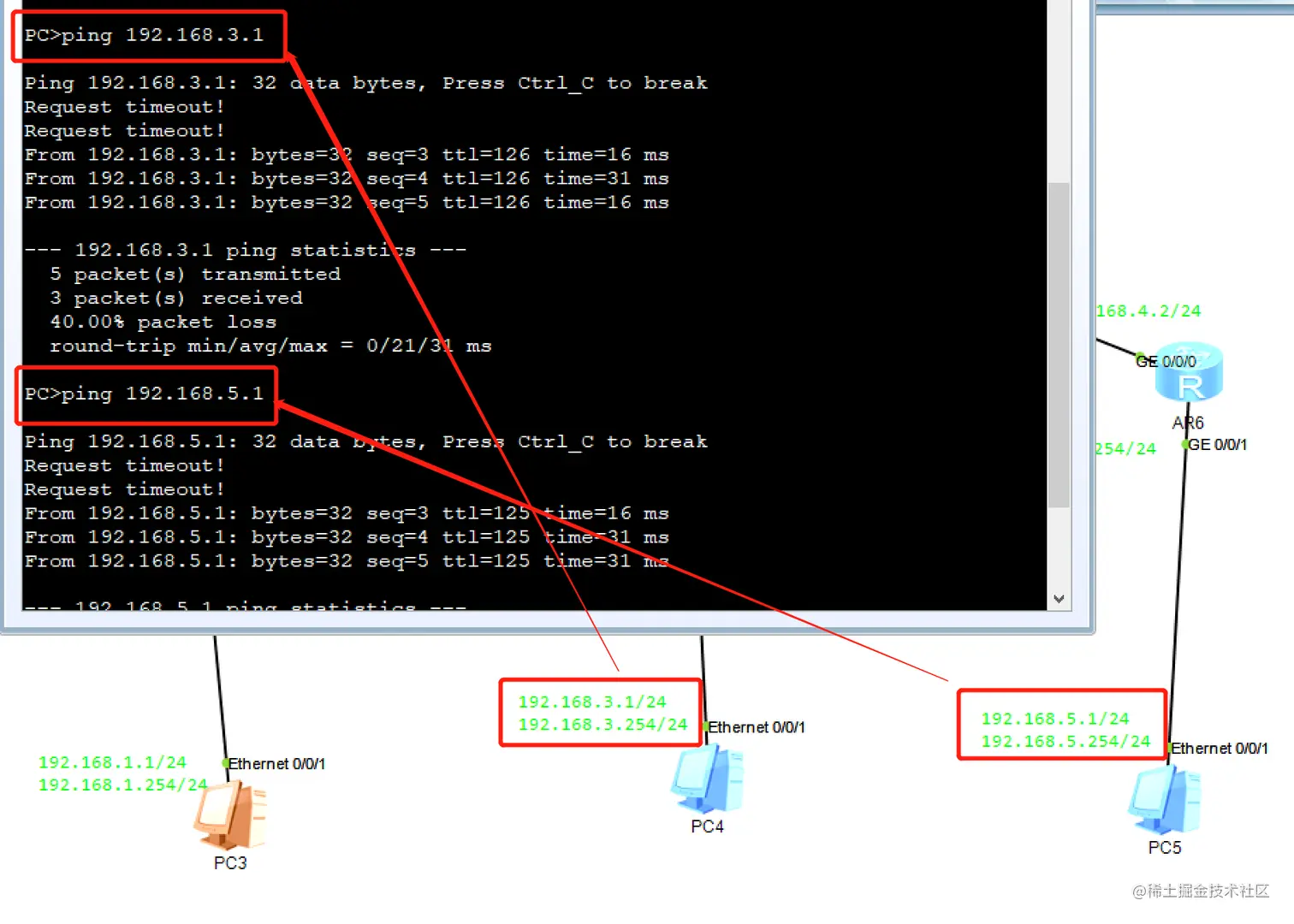

7.最后打开主机命来行ping其他主机 看是否能通
静态路由配置成功
