一、网络层

1.网络层的主要功能是：逻辑寻址（最优路径）

网络层的三个功能：

定义了基于IP协议的逻辑地址

链接不同的媒介类型

选择数据和通过网络的最佳路径

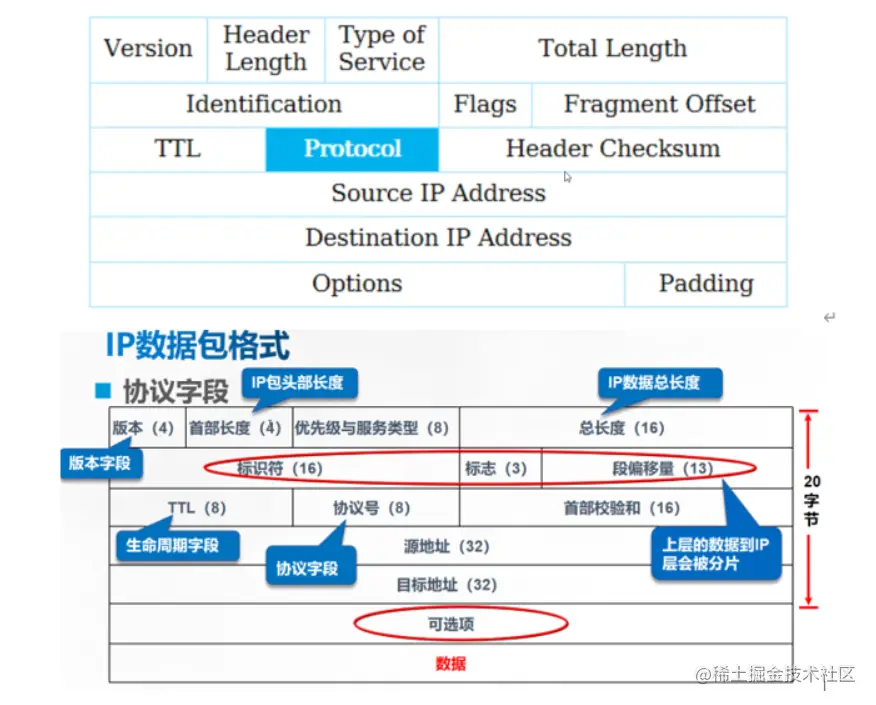

2.IP数据包格式



PS：可以通过其中生命周期TTL 的 返回值 确定你的 系统类型

win 128 左右 linux 64 左右

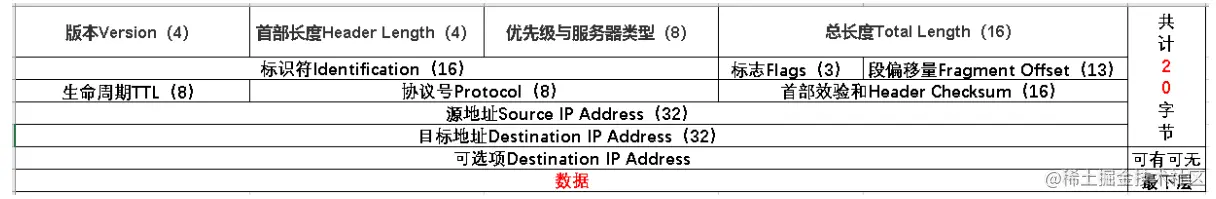

IP数据包格式（分为20字节的固定部分，表示每个ip数据包必须包含的部分，和40字节的可变长部分）

版本号（4）：指IP协议版本。并且通信双方使用的版本必须一致，目前我们使用的是IPv4，表示为0100 转为十进制数是4
首部长度（4）：IP数据包的包头长度（不包括数据）
优先级与服务类型（8）：该字段用于表示数据包的优先级和服务类型。通过在数据包中划分一定的优先级，服务类型定义了如何处理数据一般没有使用
总长度（16）：IP数据包的总长度，最长为 65535 字节，包括包头和数据。
标识符（16）：该字段用于表示IP数据包的标识符。当IP对上层数据进行分片时，它将给所有的分片数据分配一组编号，然后将这些编号放入标识符字段中，保证分片不会被错误地重组。标识符字段用于标志一个数据包，以便接收节点可以重组被分片的数据包
标志（3）：和标识符一起传递，指示不可以被分片或者最后一个分片是否发出(完整)
段偏移量（13）：一个数据包需要分片，指明这个分片举例原始数据开始的位置，作用重组数据
TTL（time to live）生命周期（8）：可以防止一个数据包在网络中无限循环的转发下去，每经过一个路由器 -1,当TTL的值为0时，该数据包将被丢弃 0-255
协议号（8）：封装的上层哪个协议，ICMP：1 TCP：6 UDP：17
首部校验和（16）：这个字段只检验数据报的首部，不包括数据部分。这是因为数据报每经过一次路由器，都要重新计算一下首部校验和（因为，一些字段如生存时间、标志、片偏移等可能发生变化）
源地址（32）：源ip地址，表示发送端的IP地址
目标地址（32）：目标ip地址，表示接收端的IP地址
可选项：选项字段根据实际情况可变长，可以和IP一起使用的选项有多个。例如，可以输入创建该数据包的时间等。在可选项之后，就是上层数据，可选性作为可填充项，一般可有可无。

注：根据实际情况可变长，例如创建时间等上层数据

3.ICMP协议（ping 检测主机双向联通性）

ICMP的作用：检测网络的双向联通性

ICMP是一个：“错误侦测和回馈机制”

通过IP数据包封装的

用来发送错误和控制消息

ping的格式（[]可有可无）

ping [选项] 空格 IP地址

4.IP地址后面可跟的快捷键

-t 长ping

-l size 发送缓冲区大小（size代表数字）

-w 超时等待时间

-n 制定ping几次

ping -t 长ping ip地址 ctr1+c停止

ping -l 指定包的大小(1600 2000) ip地址

ping -w 指定等待时间(默认是秒: 2 ) ip 地址

ping -n 指定的次数(5) ip 地址

当你的网络服务出现问题的时候，排错的思路和顺序

ping

1.ping 自己设置ip 的IP地址1.ping 自己 127.0.0.1 硬件排查网络故障

2.ping网关 tracert（跟踪）排查网络故障

3.看双方地址是否有问题

4.防火墙策略是否有问题 ( 配合找网络工程师)

5.ARP协议

ARP协议是一个地址转换协议，通过解析IP地址而得到mac地址，在网络通信中首先运行。

1.无故ARP:

当一台设备获取到一个Ip 地址时，会自动发送一个无故ARP，检测是否有设备已使用了此地址

2.通过解析IP地址得到mac地址，完成数据封装

二、传输层协议

1.tcp和udp协议

tcp/ip协议族的传输层协议

tcp：传输控制协议

udp：用户数据报协议

2.tcp协议分层

tcp协议的分层，工作场景与OSI七层模型的相同点和区别

tcp/ip是一个四层协议

由上到下分别是：

应用层
传输层
网络层
网络接口层

tcp/ip与osi的相同点：

都是以协议栈的概念为基础，协议栈中的协议相互独立并且都是为上层提供服务

tcp/ip与osi的不同点：

模型层次数量不同

osi是现有模型，tcp/ip是先有协议

目前osi是国际标准，适用于各种协议栈，tcp/ip是实际标准，只适用于tcp/ip网络

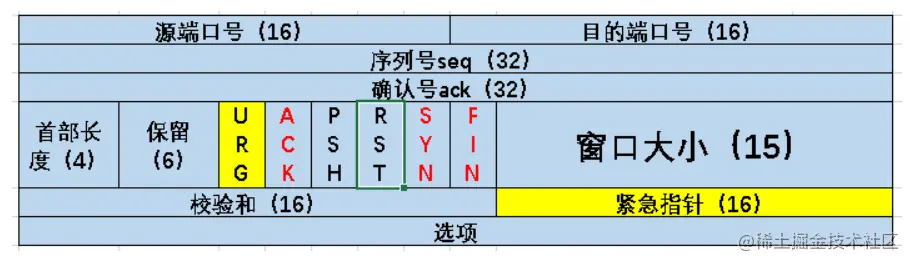

3.基于tcp/ip协议的网络通信


源端口(16）、目标端口（16）：

计算机上的进程要和其他进程通信是要通过计算机端口的，而一个计算机端口某个时刻只能被一个进程占用，所以通过指定源端口和目标端口，就可以知道是哪两个进程需要通信。源端口、目标端口是用16位表示的，可推算计算机的端口个数为2^16个,即 65536 （0-65535）

序列号seq：

表示本报文段所发送数据的第一个字节的编号。在TCP连接中所传送的字节流的每一个字节都会按顺序编号。由于序列号由32位表示，所以每2^32个字节，就会出现序列号回绕，再次从0 开始无限循环

确认号ack：

表示接收方期望收到发送方下一个报文段的第一个字节数据的编号。也就是告诉发送方：我希望你（指发送方）下次发送的数据的第一个字节数据的编号为此确认号：传输是否有问题？

首部长度（数据偏移）（6）：

表示TCP报文段的首部长度，共4位，由于TCP首部包含一个长度可变的选项部分，需要指定这个TCP报文段到底有多长。它指出 TCP 报文段的数据起始处距离 TCP 报文段的起始处有多远。该字段的单位是32位(即4个字节为计算单位），4位二进制最大表示15，所以数据偏移也就是TCP首部最大60字节

控制位：

URG（紧急位）：

表示本报文段中发送的数据是否包含紧急数据。后面的紧急指针字段（urgent pointer）只有当URG=1时才有效
ACK（确认位）：

表示是否前面确认号字段是否有效。只有当ACK=1时，前面的确认号字段才有效。TCP规定，连接建立后，ACK必须为1,带ACK标志的TCP报文段称为确认报文段
PSH（急切位）：

提示接收端应用程序应该立即从TCP接收缓冲区中读走数据，为接收后续数据腾出空间。如果为1，则表示对方应当立即把数据提交给上层应用，而不是缓存起来，如果应用程序不将接收到的数据读走，就会一直停留在TCP接收缓冲区中
RST（重置位）：

如果收到一个RST=1的报文，说明与主机的连接出现了严重错误（如主机崩溃），必须释放连接，然后再重新建立连接。或者说明上次发送给主机的数据有问题，主机拒绝响应，带RST标志的TCP报文段称为复位报文段
SYN（同步位）：

在建立连接时使用，用来同步序号。当SYN=1，ACK=0时，表示这是一个请求建立连接的报文段；当SYN=1，ACK=1时，表示对方同意建立连接。SYN=1，说明这是一个请求建立连接或同意建立连接的报文。只有在前两次握手中SYN才置为1，带SYN标志的TCP报文段称为同步报文段
FIN（断开位）：

表示通知对方本端要关闭连接了，标记数据是否发送完毕。如果FIN=1，即告诉对方：“我的数据已经发送完毕，你可以释放连接了”，带FIN标志的TCP报文段称为结束报文段

窗口大小：

表示现在允许对方发送的数据量，也就是告诉对方，从本报文段的确认号开始允许对方发送的数据量，达到此值，需要ACK确认后才能再继续传送后面数据，由Window size value * Window size scaling factor（此值在三次握手阶段TCP选项Window scale协商得到）得出此值

校验和：

提供额外的可靠性紧急指针：标记紧急数据在数据字段中的位置

选项部分：**其最大长度可根据TCP首部长度进行推算。TCP首部长度用4位表示，选项部分最长为：(2^4-1)*4-20=40字节

tcp建立连接的过程：三次握手

1、发送方向接收方发送SYN请求（seq=x，SYN=1）第一次握手

seq=x：发送方系统随机生成的序列号

SYN=1：请求建立连接

2、接收方接收到此请求后会回复一个SYN+ACK（seq=y，ack=x+1，SYN=1,ACK=1) 第二次握手这里将SYN和ACK组合成了一个数据包一起发送节约一次握手过程

seq：接收方系统随机生成的序列号

ack=x+1：确认接受到发送方的信息并要求下一次用x+1
