1 App Widget简介
应用微件是可以嵌入其他应用（如主屏幕）并接收定期更新的微型应用视图。这些视图称为界面中的微件，您可以使用应用微件提供程序发布微件。能够容纳其他应用微件的应用组件称为应用微件托管应用。下面的屏幕截图显示了闹钟微件。
2 App Widg
要创建应用微件，您需要：
[AppWidgetProviderInfo](https://developer.android.google.cn/reference/android/appwidget/AppWidgetProviderInfo "AppWidgetProviderInfo") 对象
描述应用微件的元数据，如应用微件的布局、更新频率和 AppWidgetProvider 类。此对象应在 XML 中定义。
[AppWidgetProvider](https://developer.android.google.cn/reference/android/appwidget/AppWidgetProvider "AppWidgetProvider") 类实现
定义允许您基于广播事件以编程方式与应用微件连接的基本方法。通过它，您会在更新、启用、停用和删除应用微件时收到广播。
3 桌面小部件的开发步骤
**1.**在应用的 AndroidManifest.xml 文件中声明AppWidgetProvider类。
例如：
<receiver android:name=".ExampleAppWidgetProvider" > <intent-filter> <action android:name="android.appwidget.action.APPWIDGET_UPDATE" /> <action android:name="com.skywang.widget.UPDATE_ALL"/></intent-filter><meta-data android:name="android.appwidget.provider" android:resource="@xml/example_appwidget_info" /> </receiver>
元素需要android:name属性，该属性指定应用微件使用的AppWidgetProvider 。
元素必须包含一个具有 android:name属性的元素。此属性指定AppWidgetProvider接受 ACTION_APPWIDGET_UPDATE广播。这是您必须明确声明的唯一一项广播。AppWidgetManager 会根据需要自动将其他所有应用微件广播发送到AppWidgetProvider。
元素指定AppWidgetProviderInfo资源，并且需要以下属性:
android: name-指定元数据名称。使用android.appwidget.provider将数据标识为AppWidgetProviderInfo 描述符。
android :resource-指定AppWidgetProviderInfo资源位置。
2. 编辑AppWidgetProviderInfo对应的资源文件
<appwidget-provider xmlns:android="http://schemas.android.com/apk/res/android" android:minWidth="40dp" android:minHeight="40dp" android:updatePeriodMillis="86400000" android:previewImage="@drawable/preview" android:initialLayout="@layout/example_appwidget" android:configure="com.example.android.ExampleAppWidgetConfigure" android:resizeMode="horizontal|vertical" android:widgetCategory="home_screen"> </appwidget-provider>
<!--
android:minWidth : 最小宽度
android:minHeight ： 最小高度
android:updatePeriodMillis ： 更新widget的时间间隔(ms)，"86400000"为1个小时
android:previewImage ： 预览图片
android:initialLayout ： 加载到桌面时对应的布局文件
android:resizeMode ： widget可以被拉伸的方向。horizontal表示可以水平拉伸，vertical表示可以竖直拉伸
android:widgetCategory ： widget可以被显示的位置。home_screen表示可以将widget添加到桌面，keyguard表示widget可以被添加到锁屏界面。
android:configure : 定义要在用户添加应用微件时启动以便用户配置应用微件属性的 Activity
-->
3. 编辑example_appwidget.xml等资源文件
新建layout/example_appwidget.xml，代码如下：
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical" > <LinearLayout android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_gravity="center" android:orientation="horizontal" > <TextView android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="HomeScreen Widget" /> <Button android:id="@+id/btn_show" android:layout_width="wrap_content" android:layout_height="wrap_content" android:text="Show" /> </LinearLayout> <ImageView android:id="@+id/iv_show" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_gravity="center"/> </LinearLayout>4. 编辑ExampleAppWidgetProvider.java public class ExampleAppWidgetProvider extends AppWidgetProvider { private static final String TAG = "ExampleAppWidgetProvider"; private boolean DEBUG = false; // 启动ExampleAppWidgetService服务对应的action private final Intent EXAMPLE_SERVICE_INTENT = new Intent("android.appwidget.action.EXAMPLE_APP_WIDGET_SERVICE"); // 更新 widget 的广播对应的action private final String ACTION_UPDATE_ALL = "com.skywang.widget.UPDATE_ALL"; // 保存 widget 的id的HashSet，每新建一个 widget 都会为该 widget 分配一个 id。 private static Set idsSet = new HashSet(); // 按钮信息 private static final int BUTTON_SHOW = 1; // 图片数组 private static final int[] ARR_IMAGES = { R.drawable.ic_launcher, R.drawable.sample_0, R.drawable.sample_1, R.drawable.sample_2, }; // onUpdate() 在更新 widget 时，被执行， @Override public void onUpdate(Context context, AppWidgetManager appWidgetManager, int[] appWidgetIds) { Log.d(TAG, "onUpdate(): appWidgetIds.length="+appWidgetIds.length); // 每次 widget 被创建时，对应的将widget的id添加到set中 for (int appWidgetId : appWidgetIds) { idsSet.add(Integer.valueOf(appWidgetId)); } prtSet(); } // 当 widget 被初次添加 或者 当 widget 的大小被改变时，被调用 @Override public void onAppWidgetOptionsChanged(Context context, AppWidgetManager appWidgetManager, int appWidgetId, Bundle newOptions) { Log.d(TAG, "onAppWidgetOptionsChanged"); super.onAppWidgetOptionsChanged(context, appWidgetManager, appWidgetId, newOptions); } // widget被删除时调用 @Override public void onDeleted(Context context, int[] appWidgetIds) { Log.d(TAG, "onDeleted(): appWidgetIds.length="+appWidgetIds.length); // 当 widget 被删除时，对应的删除set中保存的widget的id for (int appWidgetId : appWidgetIds) { idsSet.remove(Integer.valueOf(appWidgetId)); } prtSet(); super.onDeleted(context, appWidgetIds); } // 第一个widget被创建时调用 @Override public void onEnabled(Context context) { Log.d(TAG, "onEnabled"); // 在第一个 widget 被创建时，开启服务 context.startService(EXAMPLE_SERVICE_INTENT); super.onEnabled(context); } // 最后一个widget被删除时调用 @Override public void onDisabled(Context context) { Log.d(TAG, "onDisabled"); // 在最后一个 widget 被删除时，终止服务 context.stopService(EXAMPLE_SERVICE_INTENT); super.onDisabled(context); } // 接收广播的回调函数 @Override public void onReceive(Context context, Intent intent) { final String action = intent.getAction(); Log.d(TAG, "OnReceive:Action: " + action); if (ACTION_UPDATE_ALL.equals(action)) { // “更新”广播 updateAllAppWidgets(context, AppWidgetManager.getInstance(context), idsSet); } else if (intent.hasCategory(Intent.CATEGORY_ALTERNATIVE)) { // “按钮点击”广播 Uri data = intent.getData(); int buttonId = Integer.parseInt(data.getSchemeSpecificPart()); if (buttonId == BUTTON_SHOW) { Log.d(TAG, "Button wifi clicked"); Toast.makeText(context, "Button Clicked", Toast.LENGTH_SHORT).show(); } } super.onReceive(context, intent); } // 更新所有的 widget private void updateAllAppWidgets(Context context, AppWidgetManager appWidgetManager, Set set) { Log.d(TAG, "updateAllAppWidgets(): size="+set.size()); // widget 的id int appID; // 迭代器，用于遍历所有保存的widget的id Iterator it = set.iterator(); while (it.hasNext()) { appID = ((Integer)it.next()).intValue(); // 随机获取一张图片 int index = (new java.util.Random().nextInt(ARR_IMAGES.length)); if (DEBUG) Log.d(TAG, "onUpdate(): index="+index); // 获取 example_appwidget.xml 对应的RemoteViews RemoteViews remoteView = new RemoteViews(context.getPackageName(), R.layout.example_appwidget); // 设置显示图片 remoteView.setImageViewResource(R.id.iv_show, ARR_IMAGES[index]); // 设置点击按钮对应的PendingIntent：即点击按钮时，发送广播。 remoteView.setOnClickPendingIntent(R.id.btn_show, getPendingIntent(context, BUTTON_SHOW)); // 更新 widget appWidgetManager.updateAppWidget(appID, remoteView); } } private PendingIntent getPendingIntent(Context context, int buttonId) { Intent intent = new Intent(); intent.setClass(context, ExampleAppWidgetProvider.class); intent.addCategory(Intent.CATEGORY_ALTERNATIVE); intent.setData(Uri.parse("custom:" + buttonId)); PendingIntent pi = PendingIntent.getBroadcast(context, 0, intent, 0 ); return pi; } // 调试用：遍历set private void prtSet() { if (DEBUG) { int index = 0; int size = idsSet.size(); Iterator it = idsSet.iterator(); Log.d(TAG, "total:"+size); while (it.hasNext()) { Log.d(TAG, index + " -- " + ((Integer)it.next()).intValue()); } } }}
AppWidgetProvider重要的几个重写方法，比如onDeleted、onEnabled、onDisabled、onReceive、onUpdate方法的作用已经在代码里面做了注释
5. 编辑ExampleAppWidgetService.java
public class ExampleAppWidgetService extends Service { private static final String TAG="ExampleAppWidgetService"; // 更新 widget 的广播对应的action private final String ACTION_UPDATE_ALL = "com.skywang.widget.UPDATE_ALL"; // 周期性更新 widget 的周期 private static final int UPDATE_TIME = 5000; // 周期性更新 widget 的线程 private UpdateThread mUpdateThread; private Context mContext; // 更新周期的计数 private int count=0; @Override public void onCreate() { // 创建并开启线程UpdateThread mUpdateThread = new UpdateThread(); mUpdateThread.start(); mContext = this.getApplicationContext(); super.onCreate(); } @Override public void onDestroy(){ // 中断线程，即结束线程。 if (mUpdateThread != null) { mUpdateThread.interrupt(); } super.onDestroy(); } @Override public IBinder onBind(Intent intent) { return null; } /* * 服务开始时，即调用startService()时，onStartCommand()被执行。 * onStartCommand() 这里的主要作用： * (01) 将 appWidgetIds 添加到队列sAppWidgetIds中 * (02) 启动线程 */ @Override public int onStartCommand(Intent intent, int flags, int startId) { Log.d(TAG, "onStartCommand"); super.onStartCommand(intent, flags, startId); return START_STICKY; } private class UpdateThread extends Thread { @Override public void run() { super.run(); try { count = 0; while (true) { Log.d(TAG, "run ... count:"+count); count++; Intent updateIntent=new Intent(ACTION_UPDATE_ALL); mContext.sendBroadcast(updateIntent); Thread.sleep(UPDATE_TIME); } } catch (InterruptedException e) { // 将 InterruptedException 定义在while循环之外，意味着抛出 InterruptedException 异常时，终止线程。 e.printStackTrace(); } } }}
(01) onCreate() 在创建服务时被执行。它的作用是创建并启动线程UpdateThread()。
(02) onDestroy() 在销毁服务时被执行。它的作用是注销线程UpdateThread()。
(03) 服务UpdateThread 每隔5秒，发送1个广播ACTION_UPDATE_ALL。广播ACTION_UPDATE_ALL在ExampleAppWidgetProvider被处理：用来更新widget中的图片。
6.编译代码生成apk文件，将其安装到手机
7.长按手机的桌面(不同品牌手机可能操作方式不一样)会弹出桌面设置界面，选择添加工具

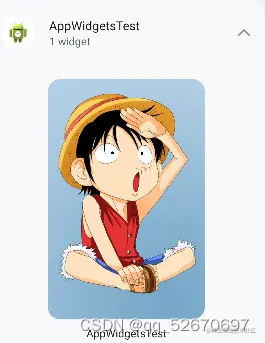

widget在添加到桌面前的效果图：
widget在添加到桌面后的效果图：
\
