一个Http请求做的事情

    当我们不使用框架，而是直接使用android系统的HttpURLConnection来做http请求时候，我们一般分3步。

  1. 根据我们的请求目标的url地址字符串，通过URL类解析为URL对象
  2. 调用url.openConnection,生成一个HttpURLConnection对象
  3. 对生成的HttpURLConnection对象操作，写入请求的数据，接收服务端返回的数据

    至此，一个简单的http或https请求就完事了。由于framework层已经给我们封装好了http相关的网络请求，所以使用起来也不是很费事，那么其底层原理是什么呢？

    当我们遇到一个通信过程中的问题时候，如果不清楚其底层原理，那么根本不知道从哪里开始分析这个问题。接下来就一步步看下底层具体做了哪些事情。

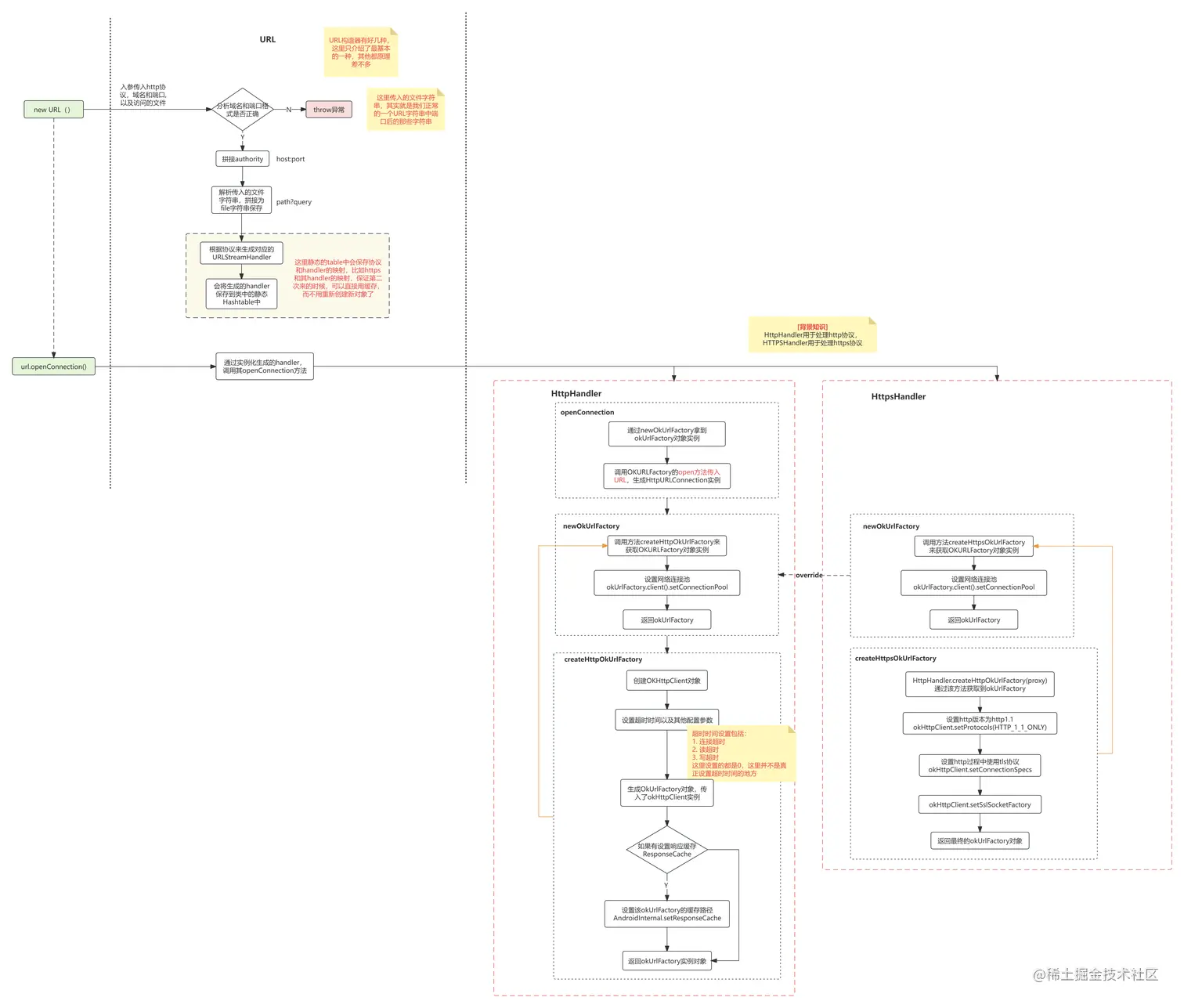

  • 原理图


URL对象

    URL对象的存在主要是为了解析我们的url字符串的。对于一个请求，往哪里去，怎么过去，关键信息都体现到了url字符串上。最直观的就是可以直接将该字符串贴到浏览器上进行访问。

 对于这样一个字符串，如何判断其格式即内容是否符合规范呢，这里就用到了URL。

 通过将我们的url字符串传给URL，由URL对象统一解析，生成符合底层http请求标注的URL对象。

 实例化URL对象方式很多，图示以最基本的一种为例说明，主要分几步：

  1. 实例化URL时候，会传入 协议（http/https）,域名地址（xxxx.com），端口（9800）以及最后的目标文件（其实就是服务端暴露的接口，例如：/api/test?name=xx）

  2. 会先判断协议，域名和端口是否正确，正确的话，则拼接格式为 xxxx.com:9800 ，保存到URL中以做备用

  3. 解析目标文件为一个Parts对象,从该对象拿取URL中剩余部分的字符串，记为file。如果没有请求参数，file就是/api/test,如果有，例如上述1中的例子，file就会是/api/test?name=xx

  4. 根据协议（http/https）从缓存拿取（如第一次没有则新生成）对应的URLStreamHandler实例对象，HttpHandler或HttpsHandler。

  5. 至此实例化URL成功，返回URL

什么是URLStreamHandler


    URLStreamHandler 主要定义了java 网络流相关的协议的规范，比如Http，https，ftp等都实现该抽象接口，定义各自的处理逻辑。

    HttpHandler和HttpsHandler都继承于URLStreamHandler，HttpsHandler继承于HttpHandler。

url.openConnection

    当我们实例化成功一个URL对象后，会紧接着调用url.openConnection方法，获取到HttpURLConnection对象。

    做的事情有：

  1. 根据URL实例化时候选择的URLStreamHandler对象，调用其openConnection方法

  2. 在 HttpHandler/HttpsHandler 中，通过调用OKHttp方法，生成okUrlFactory对象

  3. 调用 okUrlFactory对象的open方法，生成HttpUrlConnection对象实例返回。

  • 对于 HttpHandler，内部做的事情 :

    1. 通过对OKHttpClient进行参数设置

    2. 生成 okUrlFactory对象

    3. 分配网络连接池

  • 对于 HttpsHandler，内部做的事情

    1. 调用 HttpHandler生成okUrlFactory的方法生成一个okUrlFactory对象

    2. 给对象设置http版本1.1

    3. 设置http使用tls协议

    4. 设置tls协议factory

    5. 分配网路连接池

可以看到，接下来就需要到OKHttp里去看HttpURLConnection具体做了什么了，我们下章分析一下OKHttp里的HttpURLConnection。
