1交换机同网络段

1.1;先将交换机主机配置好;配好网络ip; 例pc1-pc2通讯

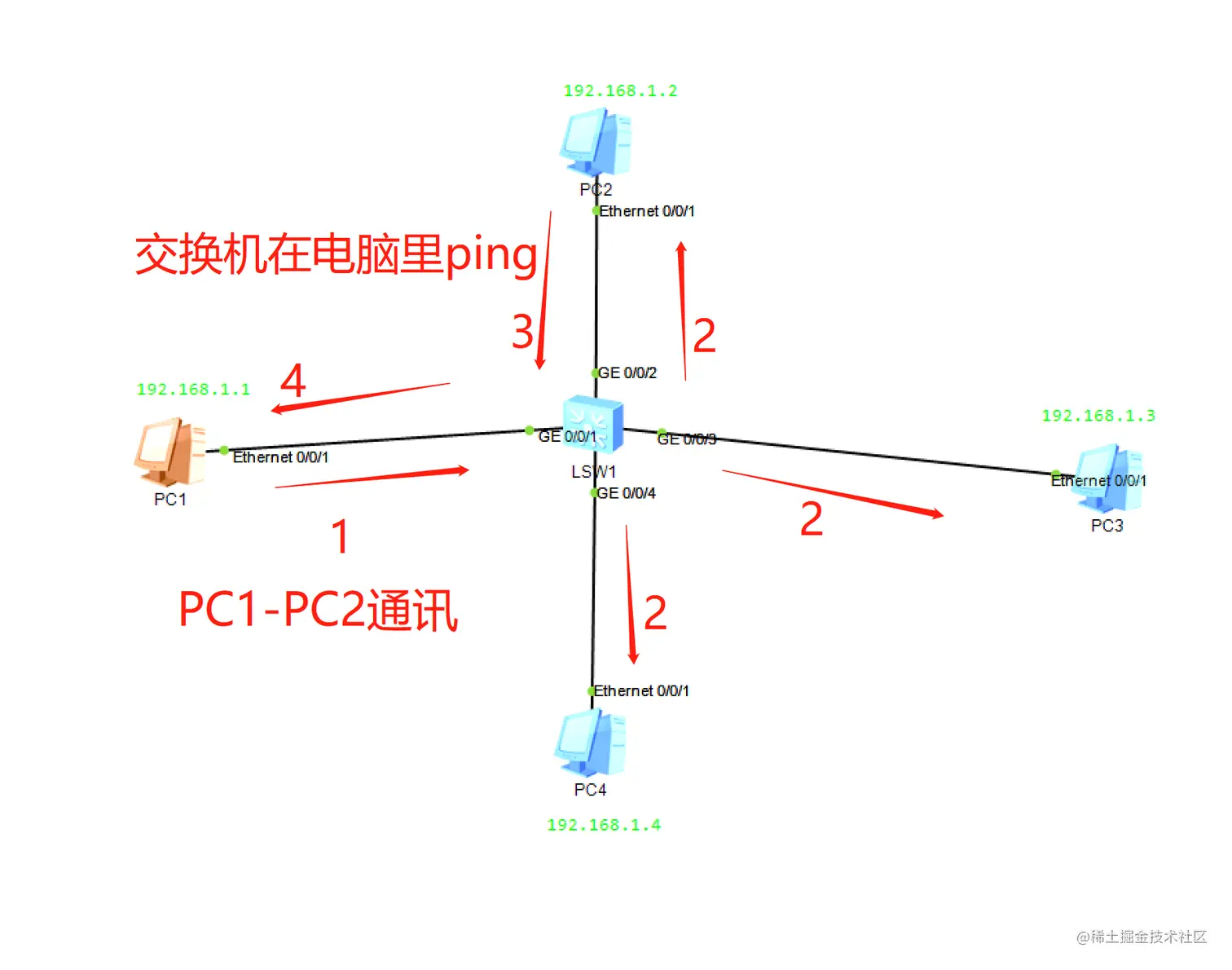

图片解析：

pc1想要和pc2通讯
从pc1发出数据帧
交换机mac地址为空，交换机就会进行拆解学习，将源mac地址和交换机接口录入mac地址
寻找目的mac地址，没有就进行广播发往2、3、4台主机
目的mac地址2接收到信号就会回包，交换机就会录入2的源mac地址和交换机接口号
交换机就会去mac地址表中查找，去往mac目的地址的接口，发现有并且是1号接口，直接从一号接口出去

1.2:

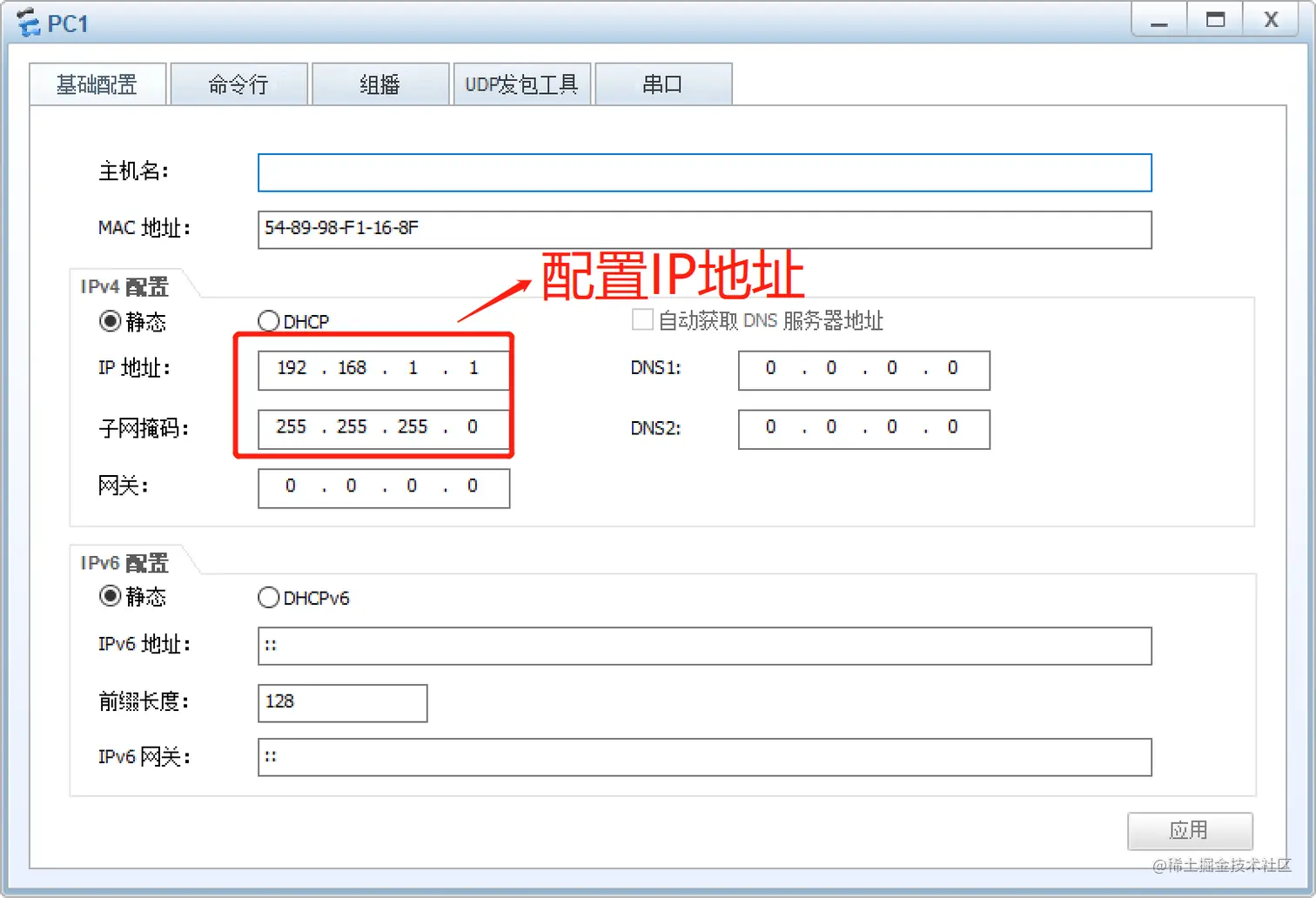

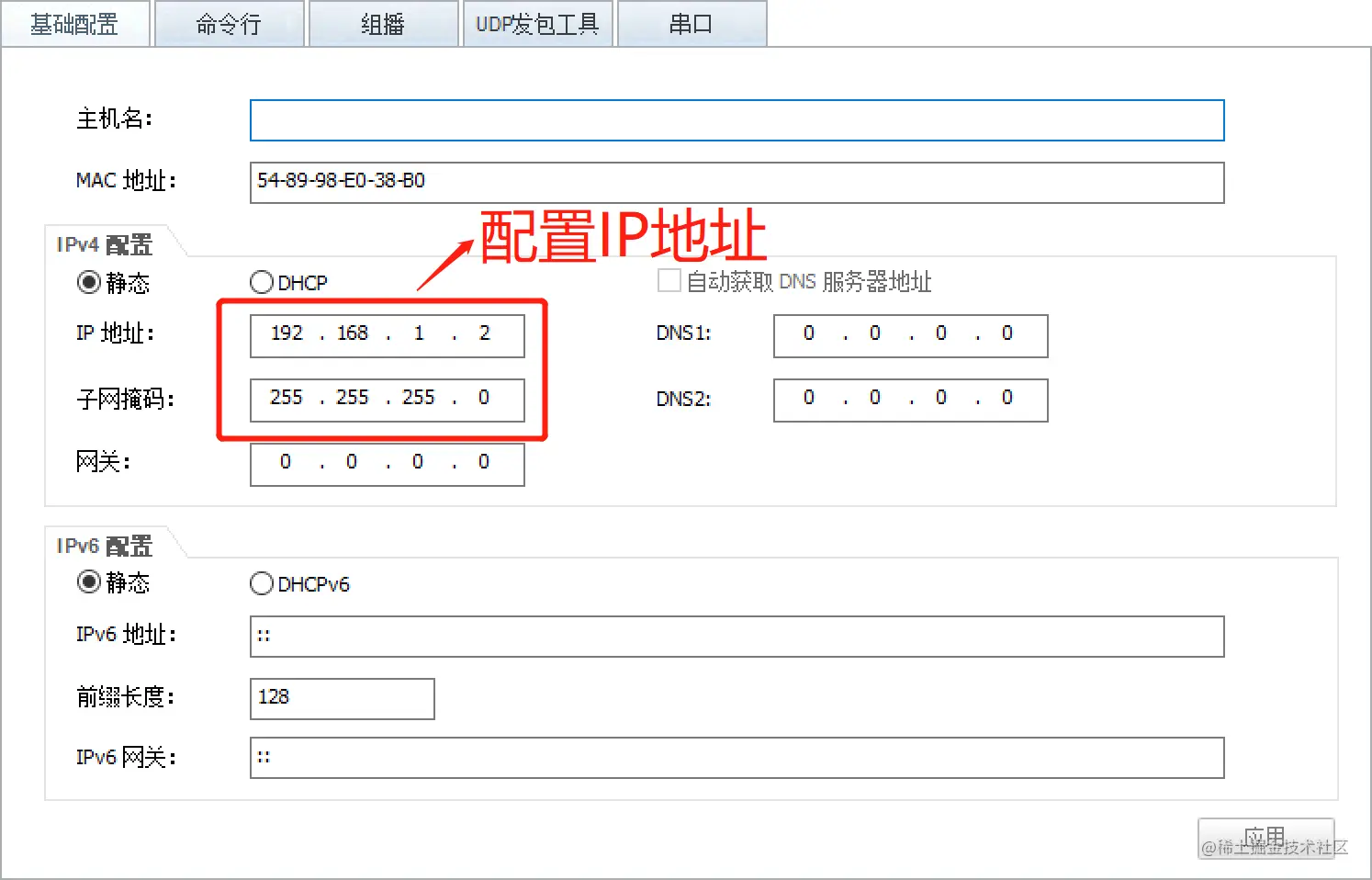

配置网络ip地址

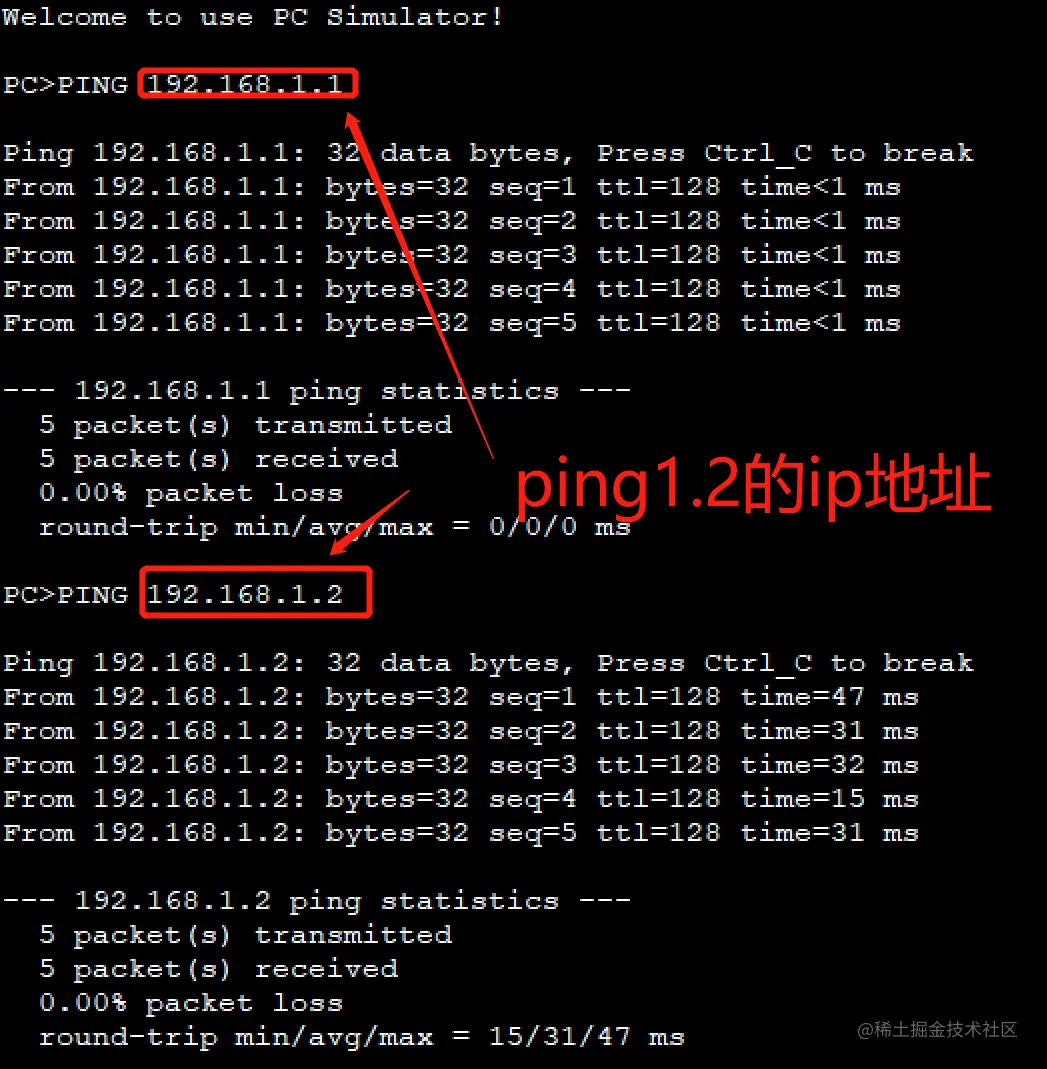

1.3：进入主机输入1、2的ip地址用ping测试网络

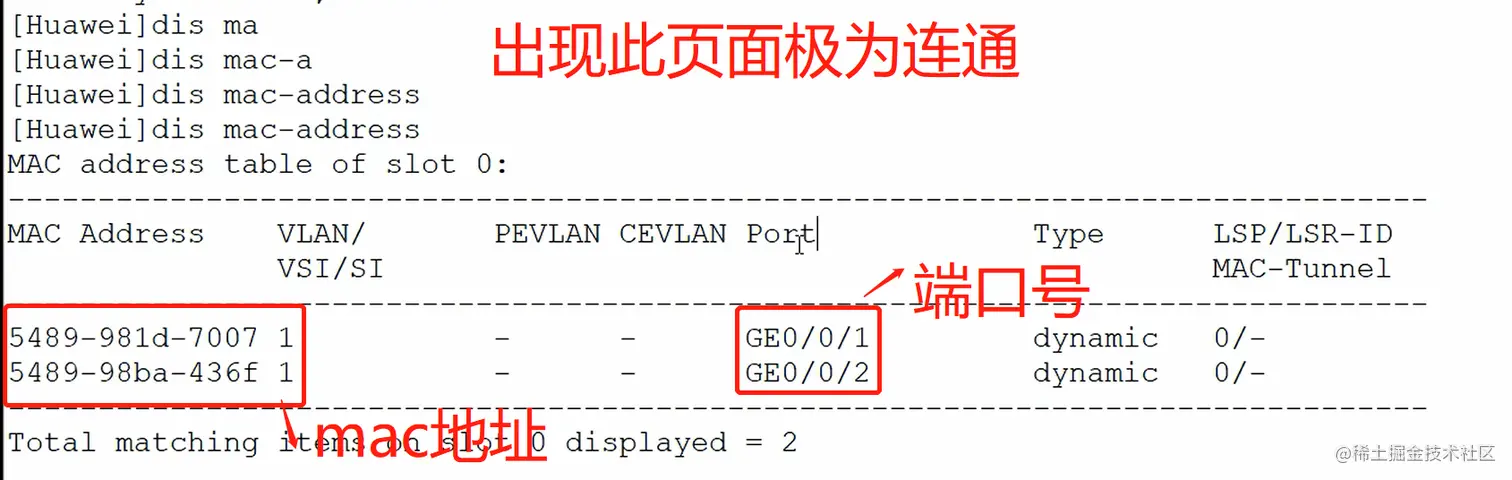

1.4：进入交换机用dis mac-address查询交换机连接情况

2远程控制路由器

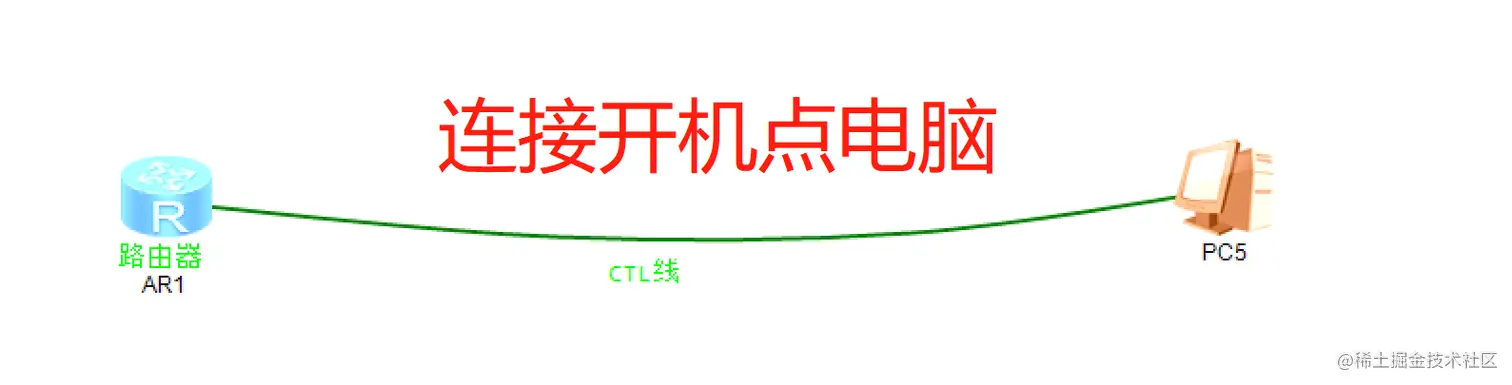

2.1：先将路由器、主机配置好用CTL线连接，点击开启

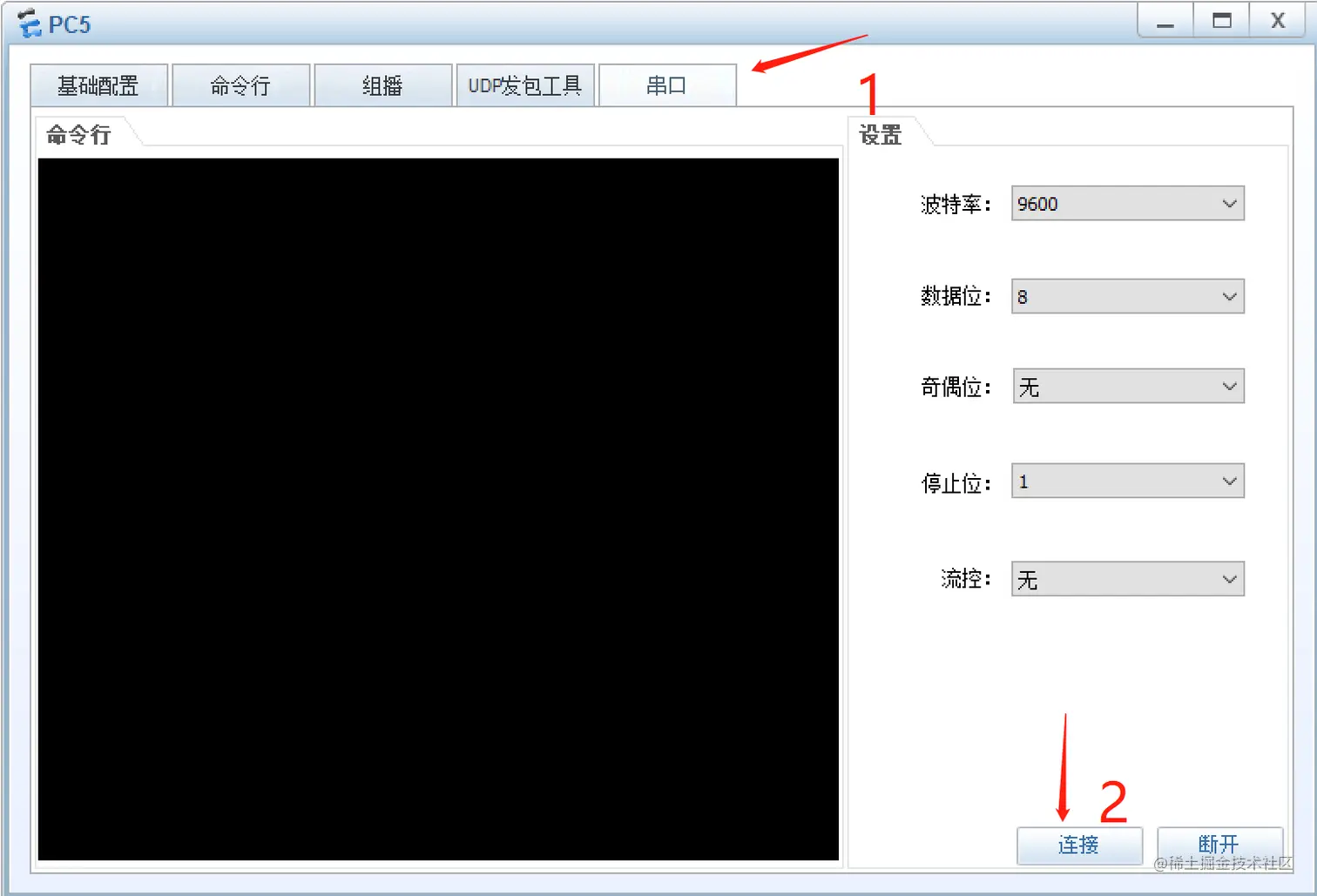

2.2：直接点击串口；连接

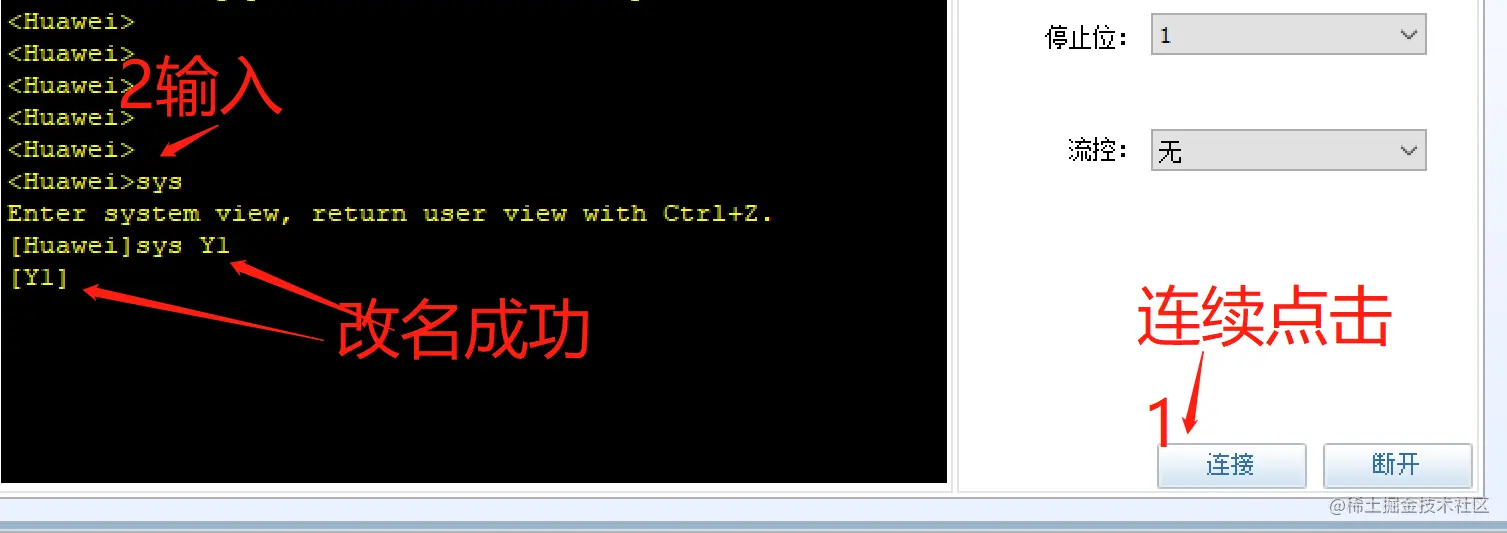

2.3连续点击连接出来用户视图

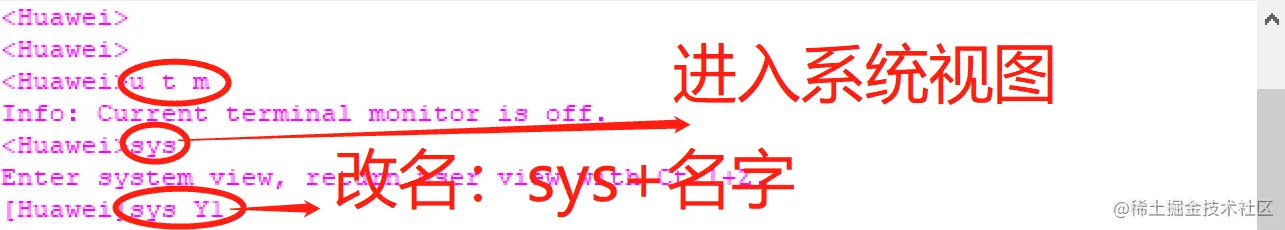

      输入u t m
      输入sys进入系统视图
      在系统视图里输入：sys 更改的名字（Y1）

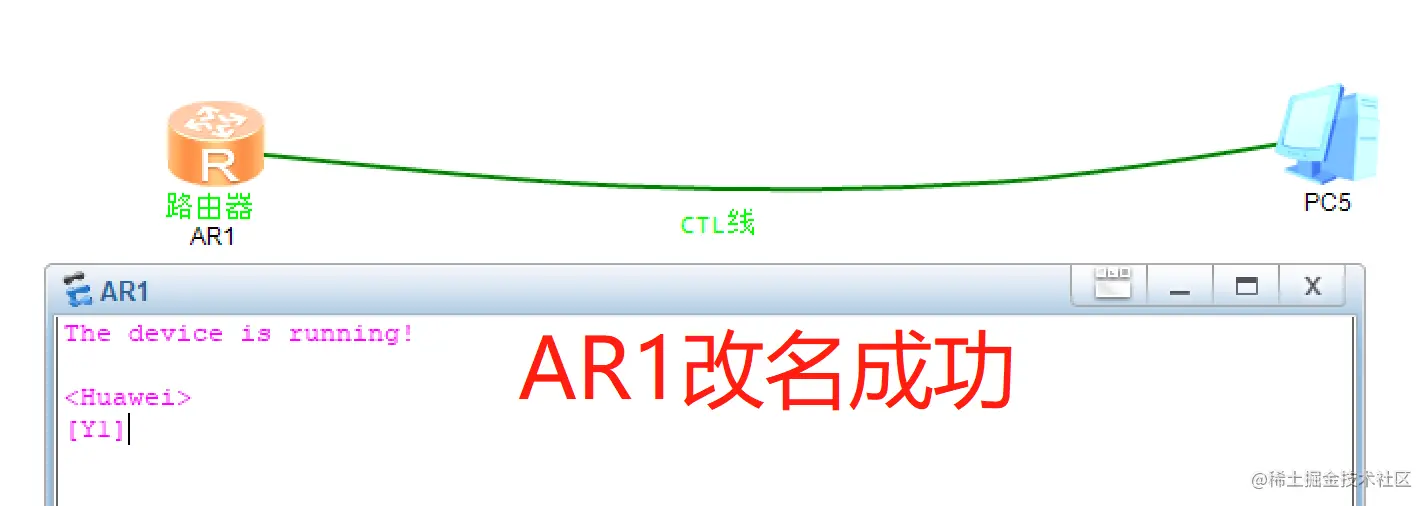

2.4：路由器改名成功

3.不同网段互相通信（设置网关）

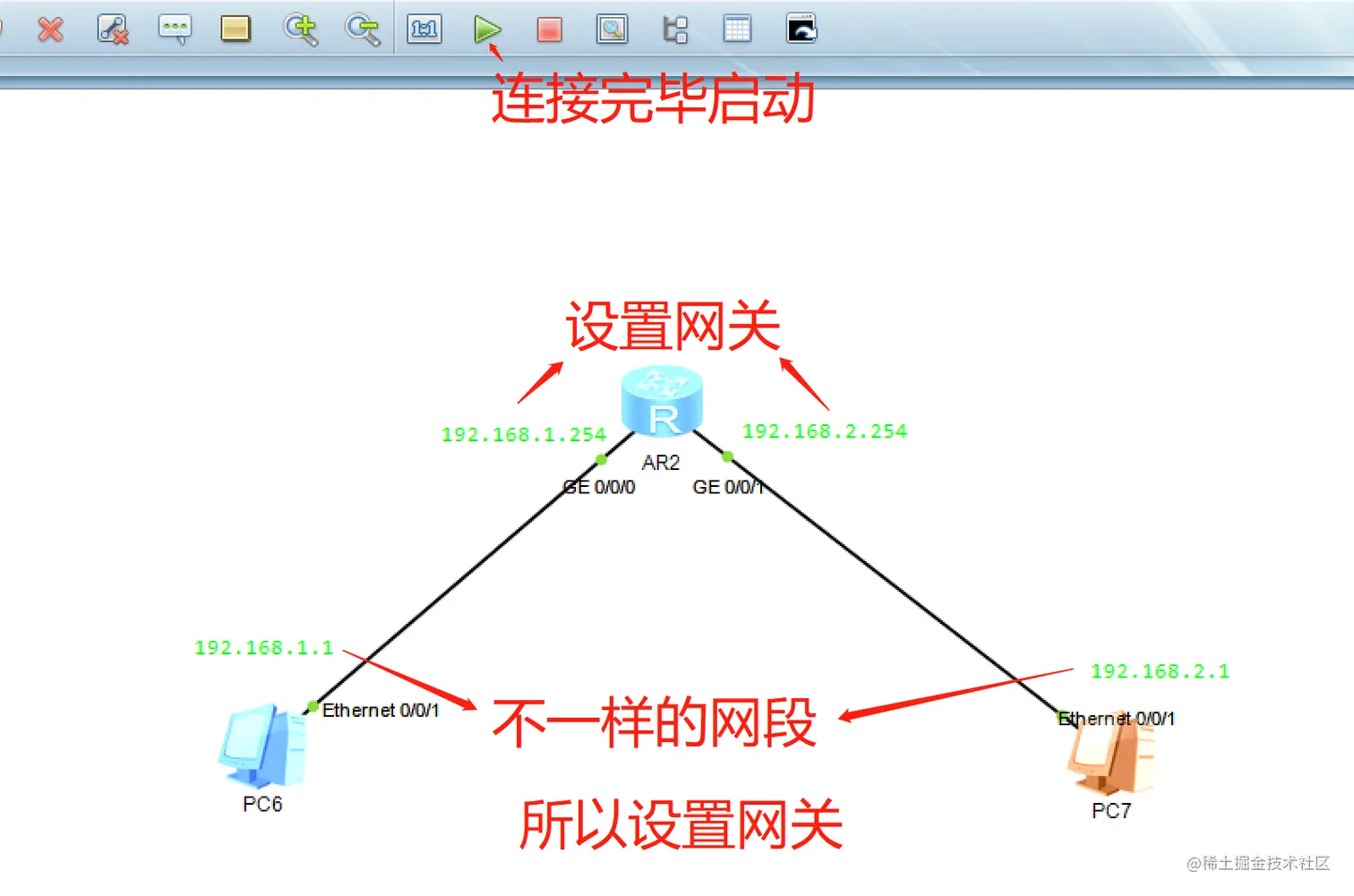

3.1： 将各主机网络ip、网关配好，点击启动。

3.2

      输入u t m
      输入sys进入系统视图
      在系统视图里输入：sys 更改的名字（Y1）

3.3

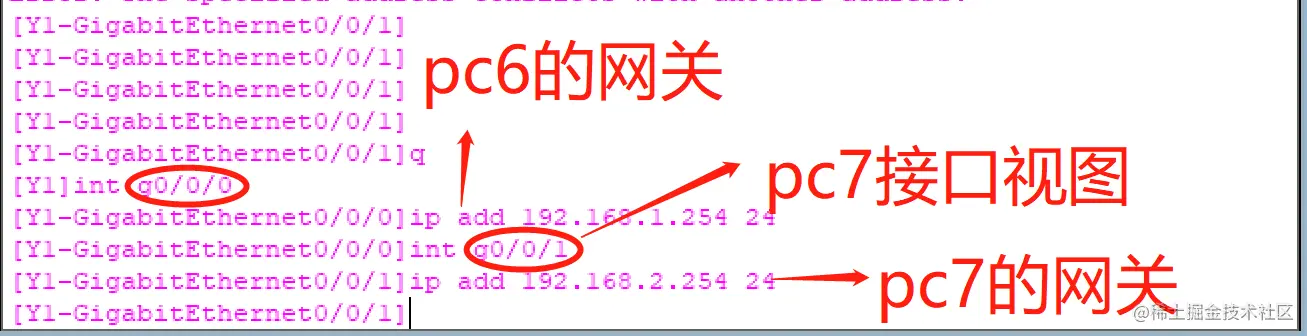

 int g0/0/0 输入pc6号主机接口、ip add 输入pc6网关号（24）第三段网
int g0/0/1 输入pc7号主机接口、ip add 输入pc7网关号（24）第三段网

3.4

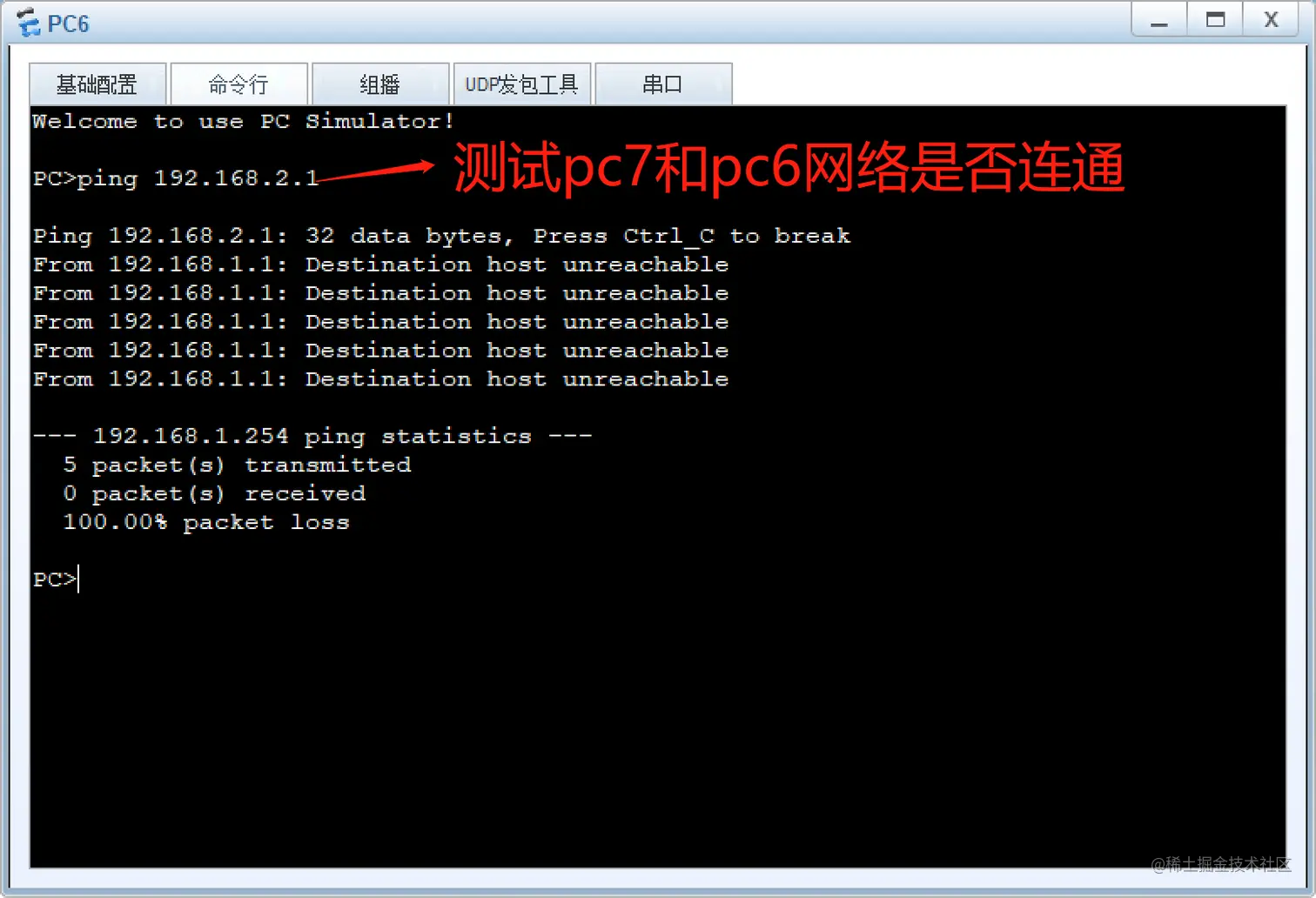

进入主机pc6；命令行  用  ping + pc7的ip地址  测试网络是否连通如图
