三分钟学会交换机基础知识

中强要加油了
211 阅读5分钟

1.交换机原理

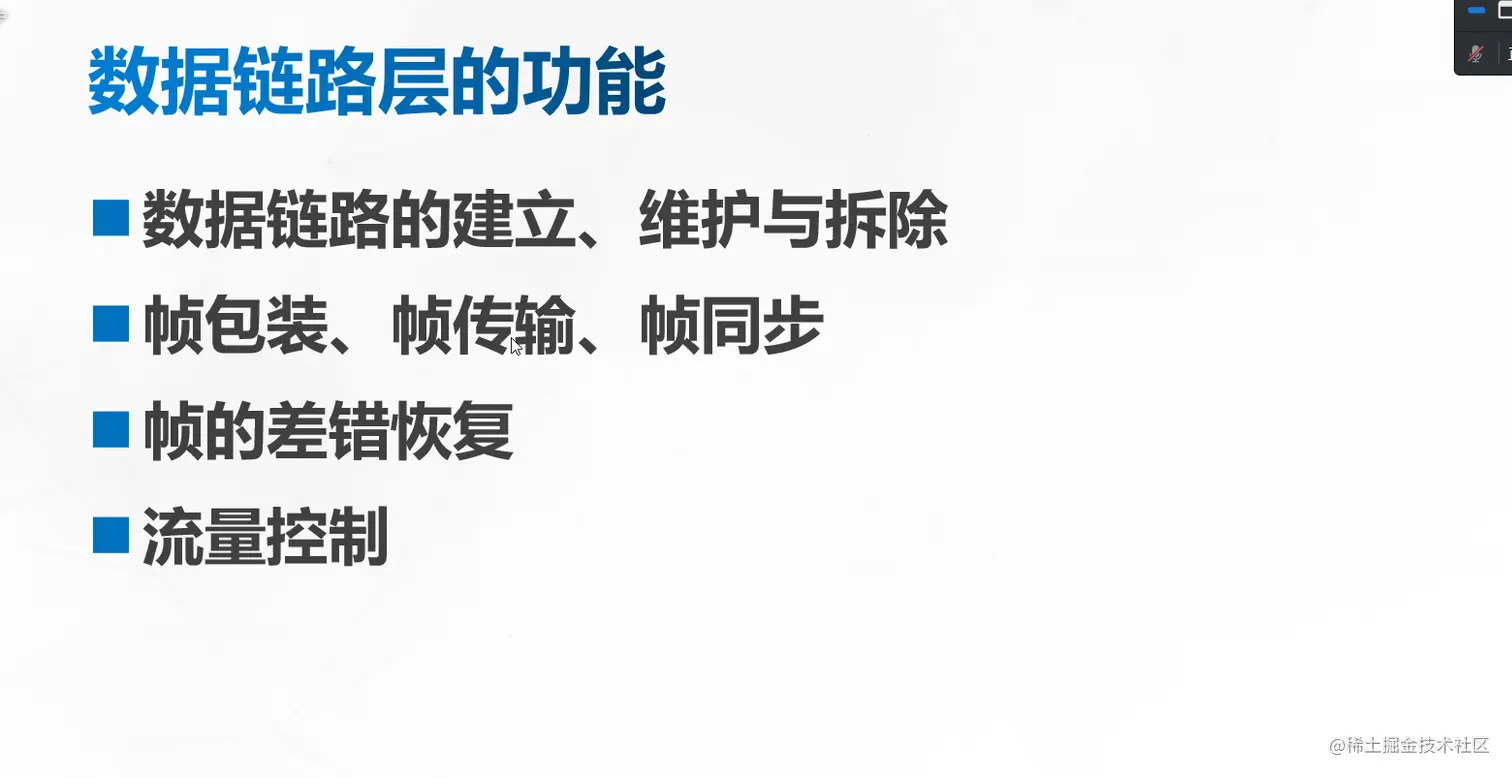

1.1数据链路层的功能


1.2数据链路层协议

  • 以太网发展史 Xerox （施乐）公司的 X-Wire 1973 年，位于加利福尼亚的 Xerox 公司提出并实现了最初的以太网， 他研制的实验室原型系统的运行速率是 2.94Mb/s
  • DIX（DEC-Intel-Xerox）的以太网 1979 年，Xerox 公司与 DEC 公司（Digital Equipment Corporation）联合起来， 致力于以太网技术的标准化和商品化，后来Intel 公司也参与进来 于1980 年 9 月开发并发布了 10Mb/s 版的以太网标准
  • IEEE 的 802.3 标准 1983 年 6 月，IEEE 标准委员会通过了第一个 802.3 标准，是一个有线的以太网标准， 后来成为了首选的以太网技术
  • Ethernet （以太网）
  • 快速以太网 快速以太网（Fast Ethernet）也就是我们常说的百兆以太网
  • 千兆位以太网 千兆位以太网是一种新型高速局域网，它可以提供1Gbps的通信带宽

IEEE：电气与电子工程师协会，是一个国际性的电子技术与信息科学工程师的协会， 也是目前全球最大的非营利性专业技术学会。

因特网：有固定的协议传输

以太网：局域网中的一种

这两种都可以成为互联网

1.3 mac地址

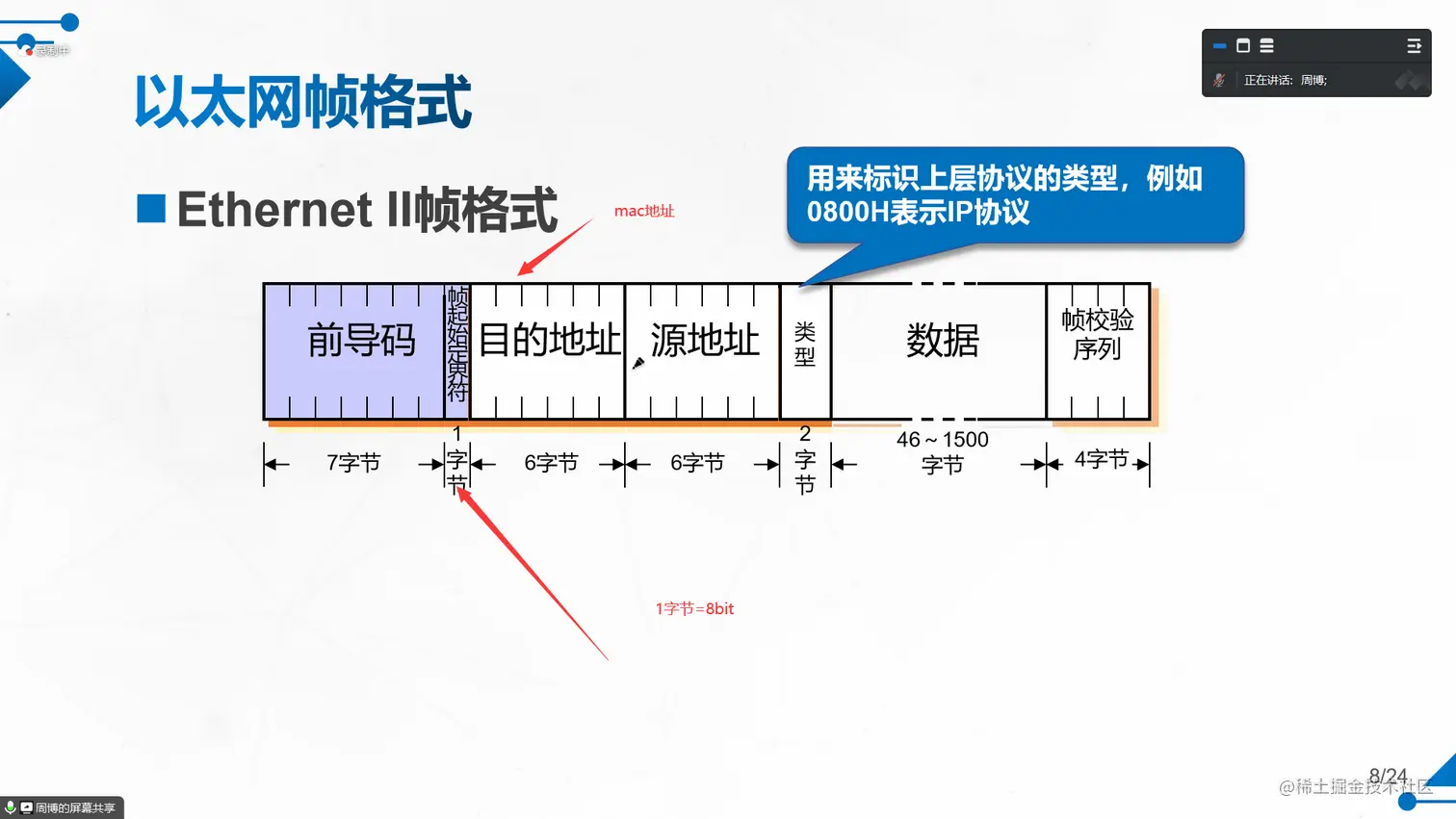

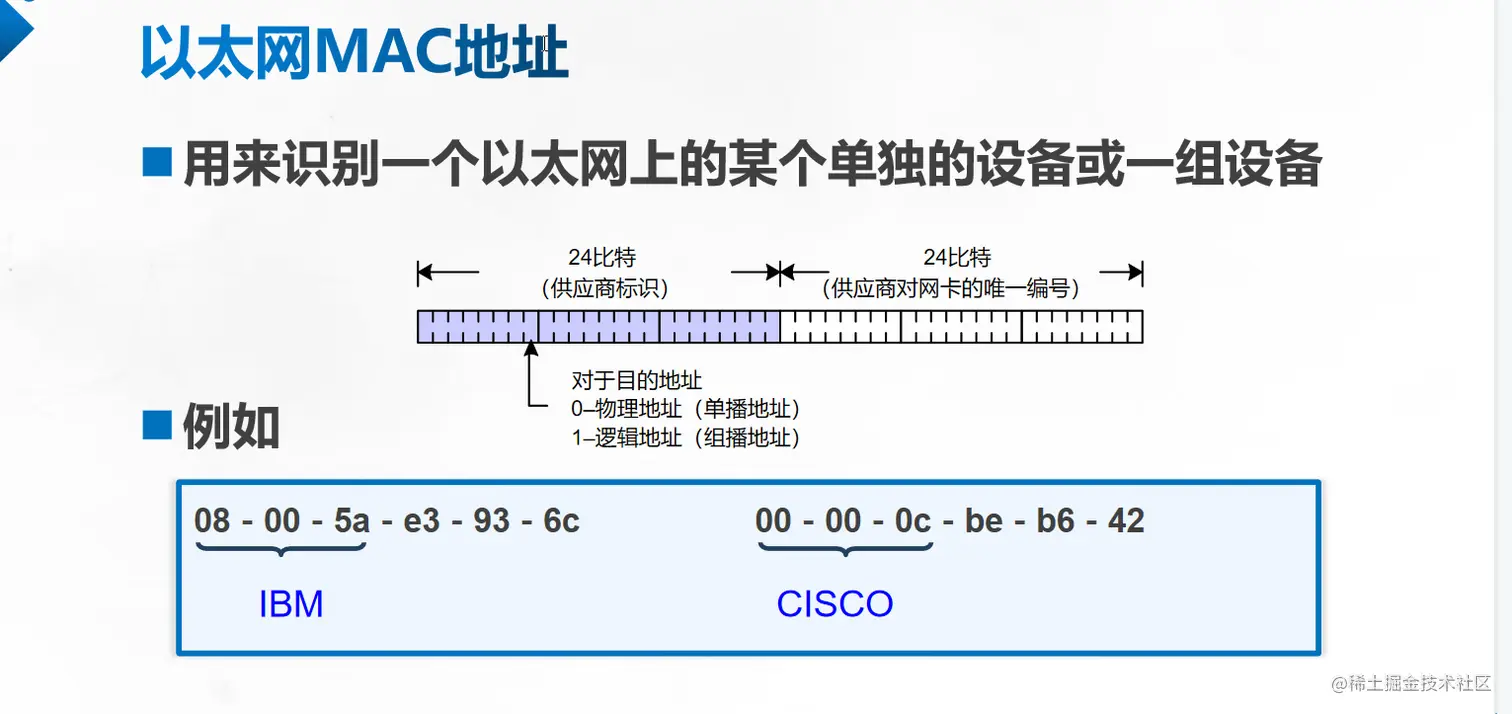

MAC地址的格式：

1.MAC地址的地址长度为48bit，表现为16进制，mac地址是用来确定某一主机，mac地址也是唯一的。

[7HID{6J(YUIRKP(]WDHW$H.png 2.前段后端的含义：

  • 前24bit-----厂家的编码
  • 后24bit-----某个批次的网卡


1.4交换机转发工作原理：

image.png 具体的表述为：

第一次通信的时候，交换机处于初始状态，mac地址表的表项为空。当主机A想和主机B进行通信的时候 主机A会发送一个数据帧

数据帧的内容: 源mac:11-11-11目的mac: 22-22-22

当这个数据帧经过交换机时，交换机会拆开数据帧，分析源目mac地址交换机会自动(学习)将源mac地址和交换机接口号写入到表项中然后去表项中查找从几号接口去往目的mac ，发现表项中没有 直接广播（除了发送接口)，只有目的mac地址的设备会回包，其余接口的设备会丢弃回复方主机B也会发送一个数据帧

数据帧的内容 源mac:22-22-22目的mac: 11-11-11

该数据帧经过交换机，交换机会将源mac地址和接口号写入mac地址表，自动学习。 然后会去交换机的mac地址表查找去往目的mac地址的接口，发现表项中有并且是1号接口，直接从1号接口出去。

由于交换机mac地址表中有了AB主机的相关信息，所以下次AB通信直接单播

1.5交换机的四大功能

1.学习功能--------数据帧经过交换机，交换机会自动学习数据帧的源mac地址。

⒉转发功能------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据。

3.查询功能〈(泛洪)---数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪)。

4.刷新功能--------交换机默认300s刷新一次mac地址表。

2.交换机连接的基本操作

第一种配置

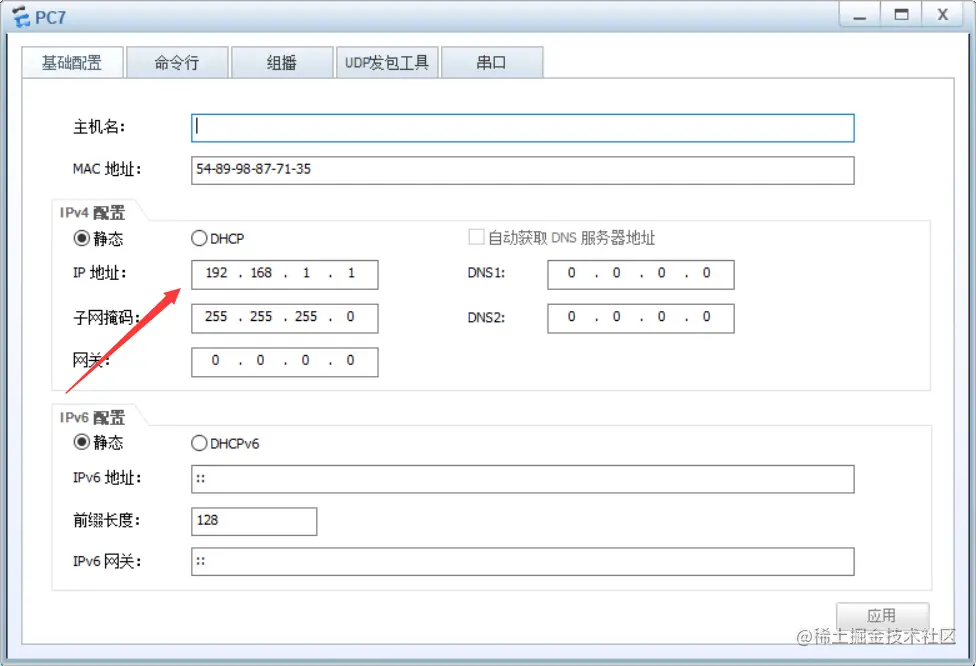

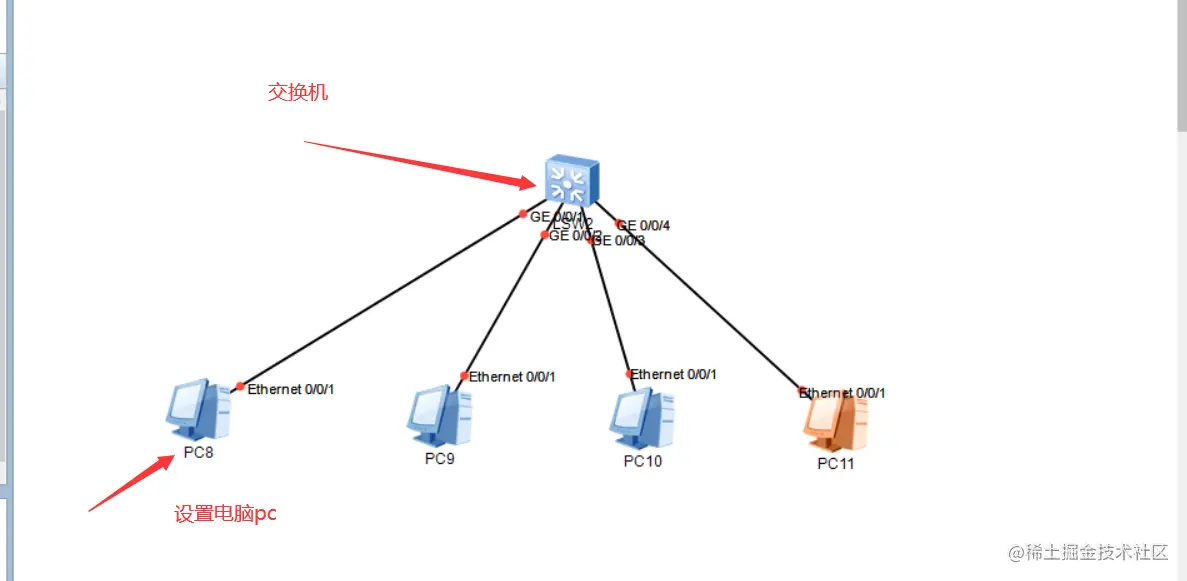

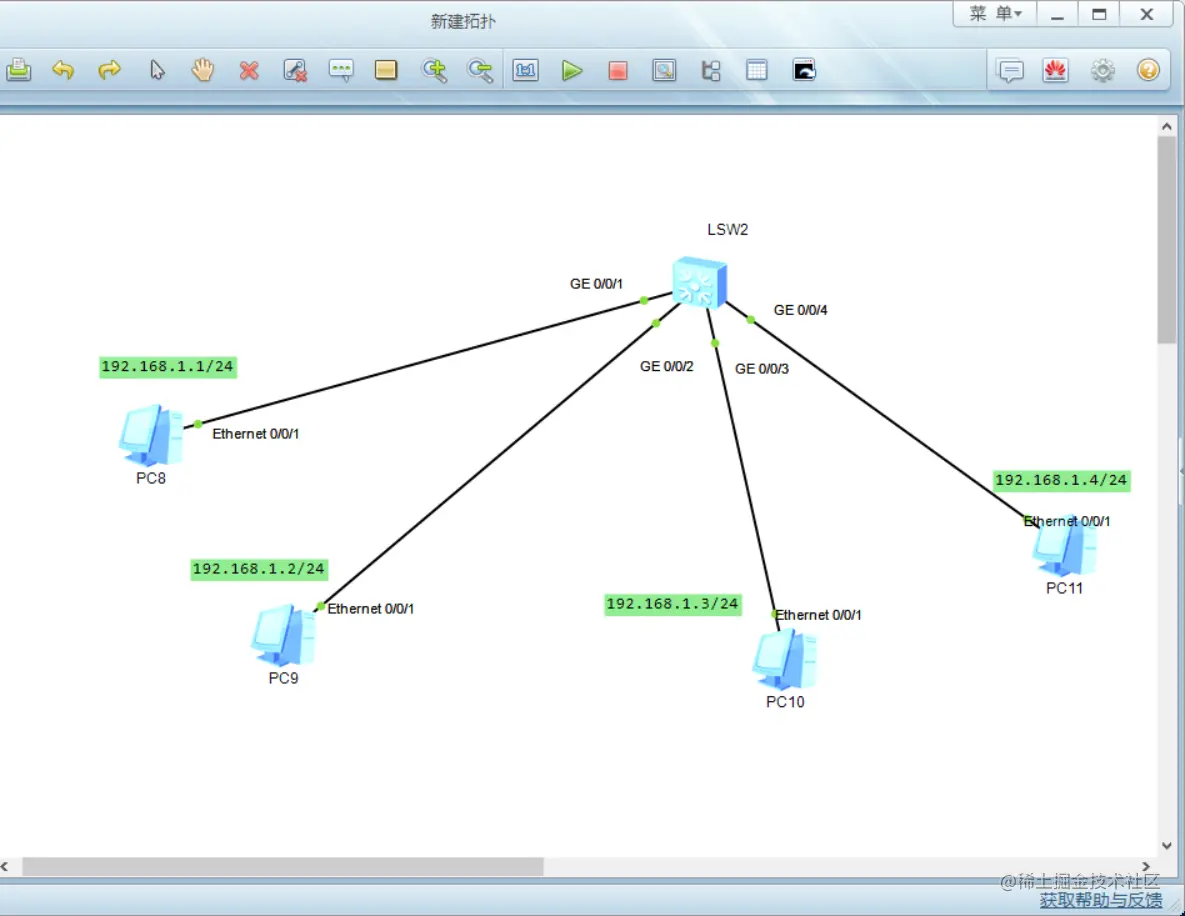

image.png 把每个计算机的ip地址设置好，设成同一网段

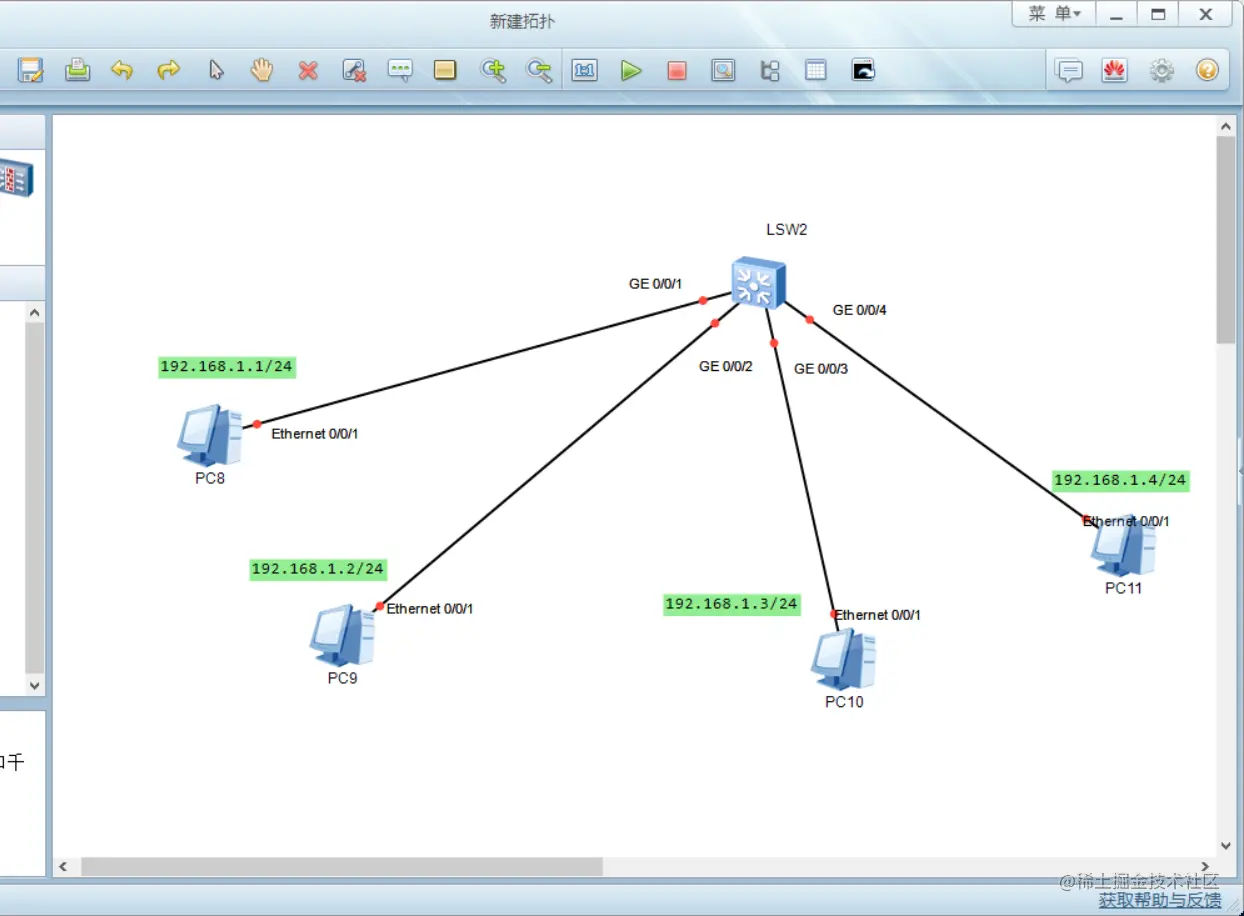

image.png 并且启动交换机

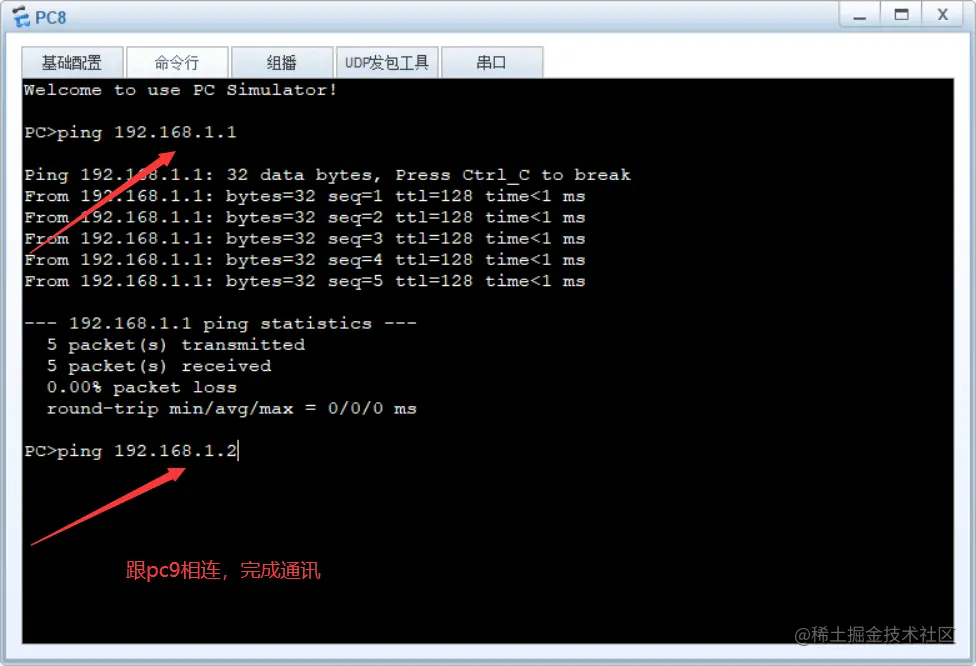

image.png 进入pc段的命令行里进行与pc9的通信

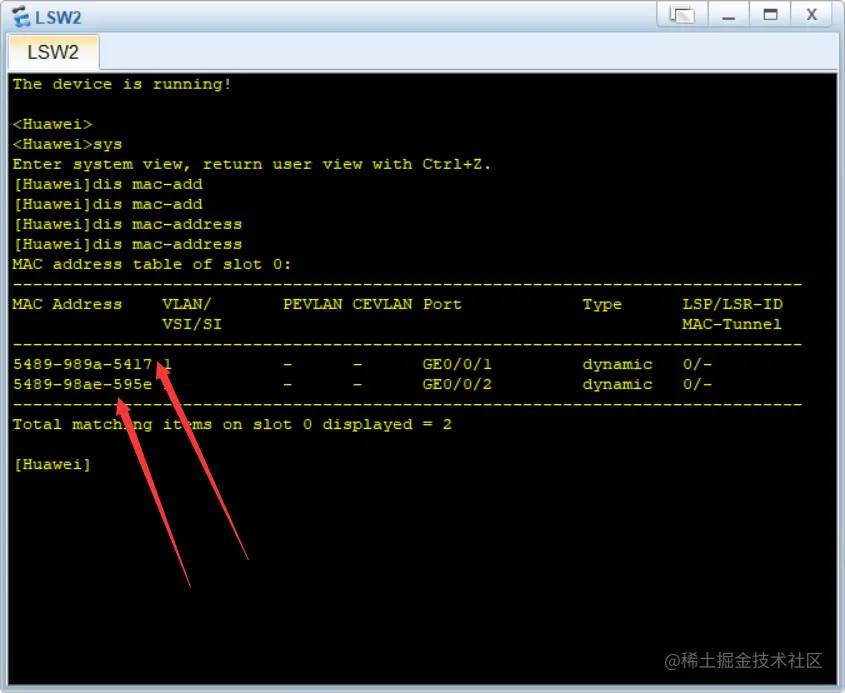

image.png 在交换机里面，系统视图中输入“display mac-address”检查。

第二种配置

通过路由器网关配置两台不同网络段的主机通信 将每个计算机的网关设置好，注意ip地址跟网关要在同一网段

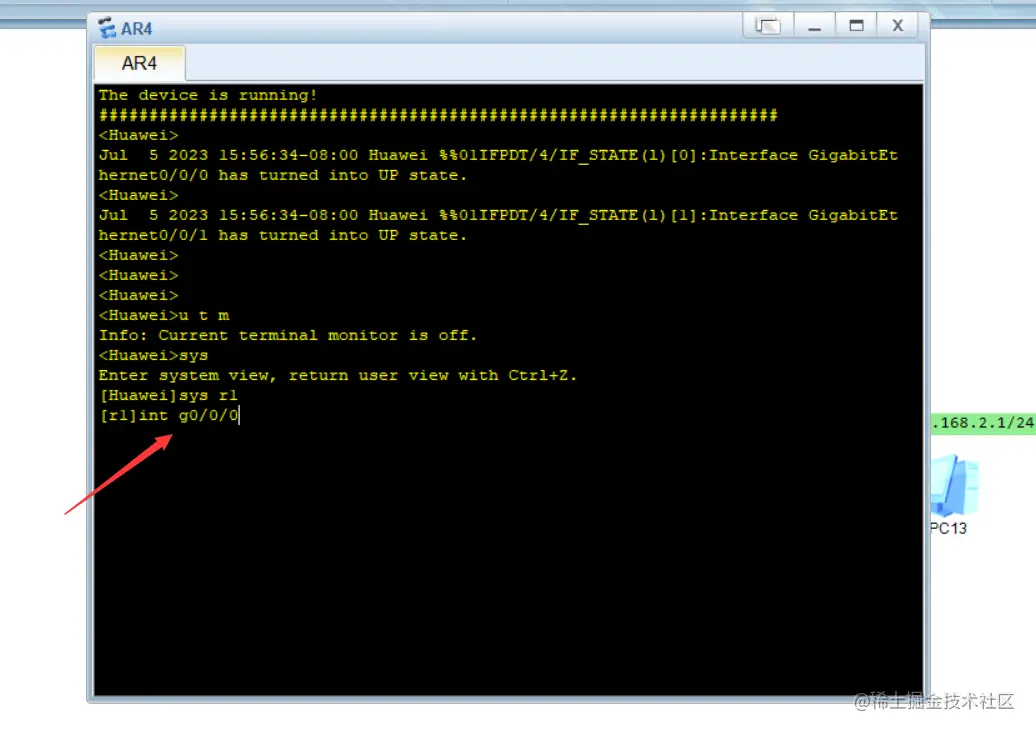

image.png 在路由器中进入pc12的接口模式

image.png 之后添加pc12的网关

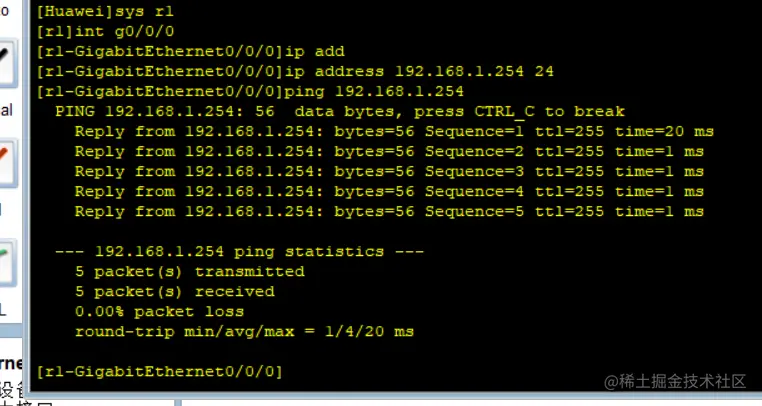

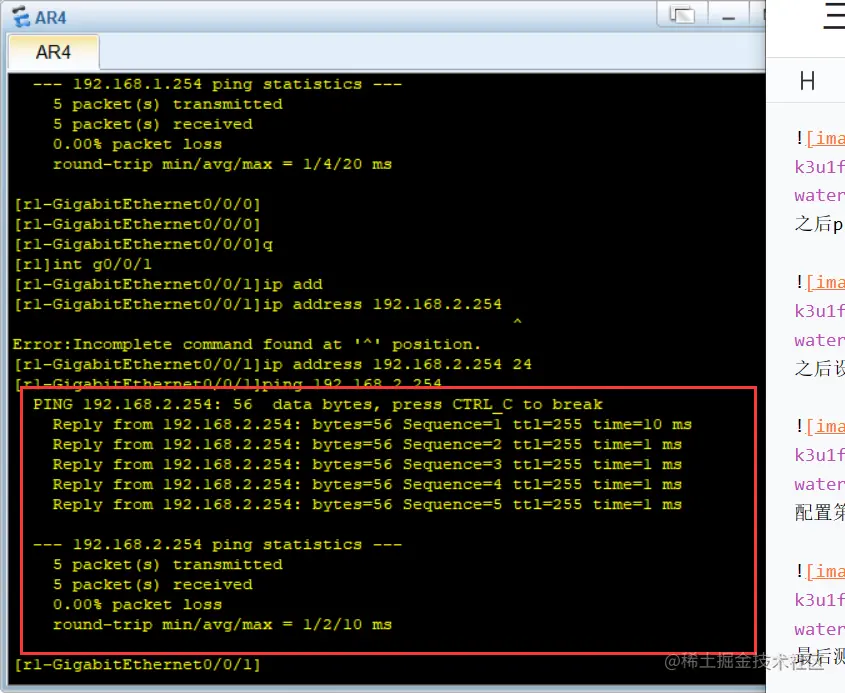

image.png 之后ping测试是否已经连接，图中表示已经连接完毕。

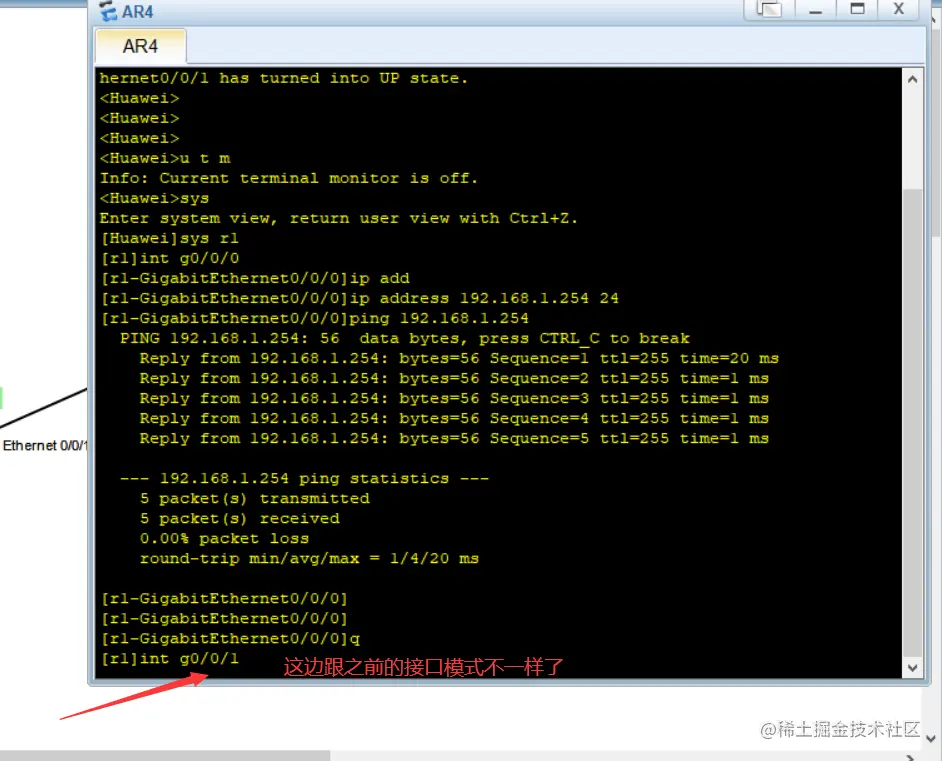

image.png 之后设置第二个pc一样的步骤，只不过进入的是pc13的接口模式

image.png 配置第二个主机的网关

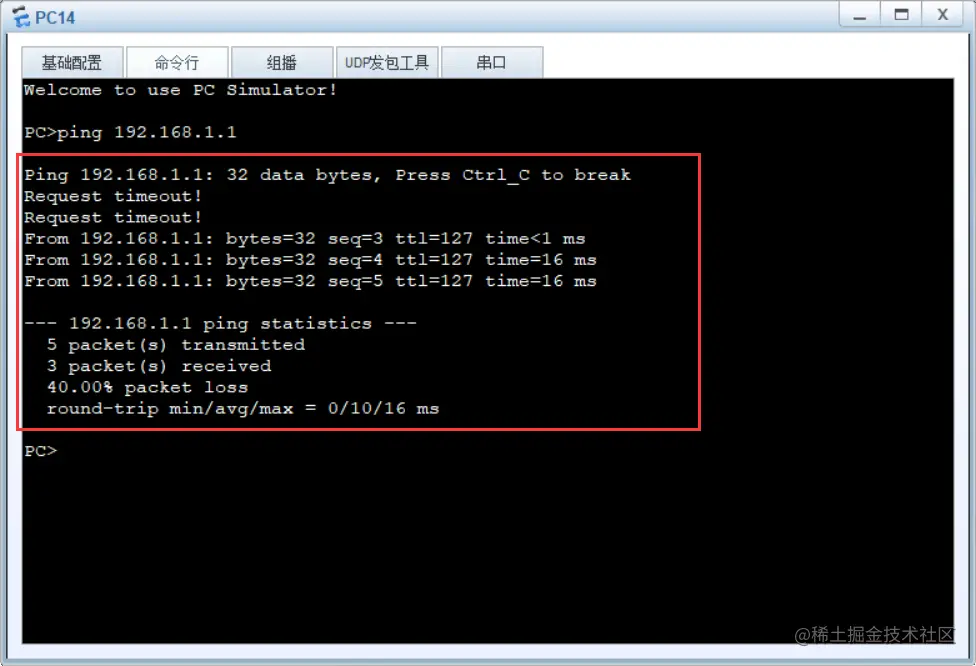

image.png 最后测试一下是否连接

image.png 进入一台主机中进行ping其他电脑查看是否可以连接通信


第三种远程操作配置

通过ctl线进行串联，完成远程连接首先也是配置好ip地址

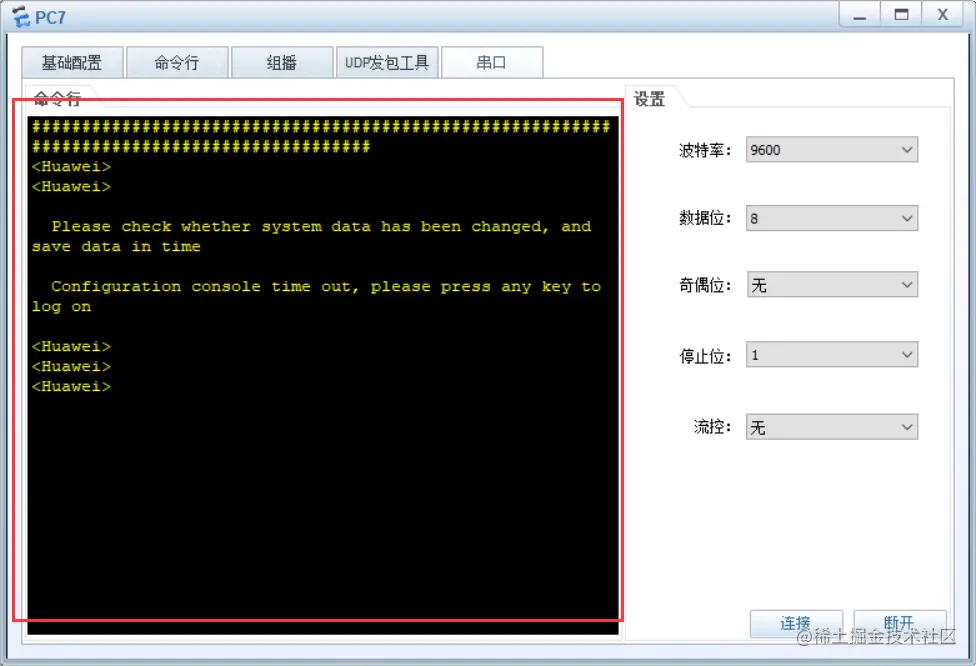

image.png 知道自己电脑的数据位进行设置，之后点击连接完成配置


最后左边的命令行就可以使用了，可以进行操作了。


3.华为交换机里面的指令操作

3.1华为交换机的三种视图：

  1. < R1 >用户视图
  2. [Huawei]系统视图
  3. [Huawei-Ethernet0/0/1]接口视图
  4. [Huawei-vlan10]vlan视图

3.2命令条

1.历史命令查询： [Huawei] display history-command


2.配置主机名

< Huawei > system-view或 [ Huawei ] sysname Router1

3.状态信息查询

< Huawei >display version 查看VRP版本

< Huawei >display users 查看用户终端信息

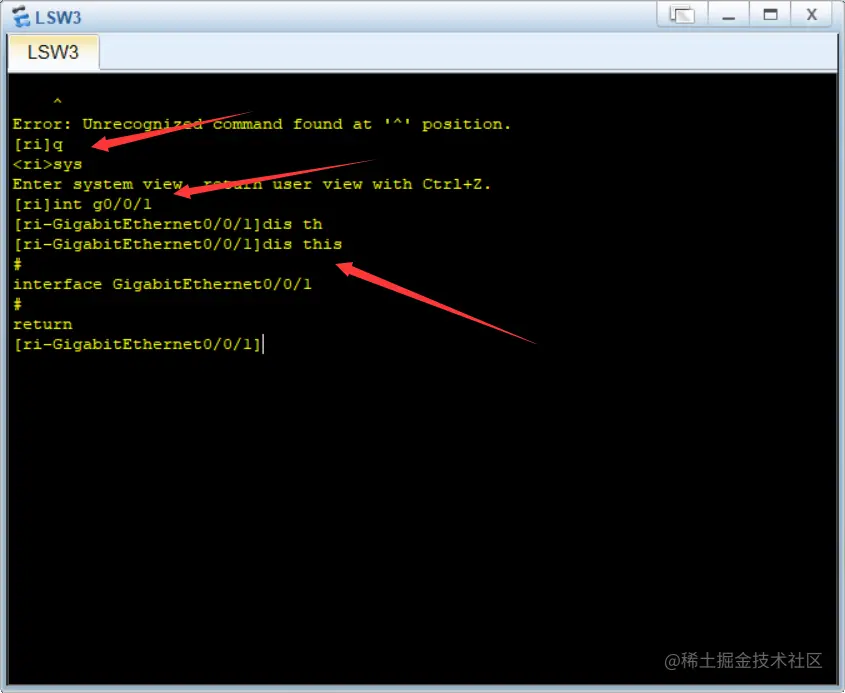

4.进入接口模式并查看信息

< Huawei >sys

[Huawei]int e0/0/1

[Huawei-GigabitEthernet0/0/1]dis this 查看当前视图下的配置信息


5、配置文件管理命令

[Huawei]display saved-configuration 查看设备保存的信息 [Huawei]display current-configuration 查看设备当前配置的信息

< SW1 >save 保存配置

< Huawei >reset saved-configuration 擦除存储设备中的配置文件(初始化)

< Huawei >compare configuration 比较当前配置信息与存储设备中的保存文件是否一致

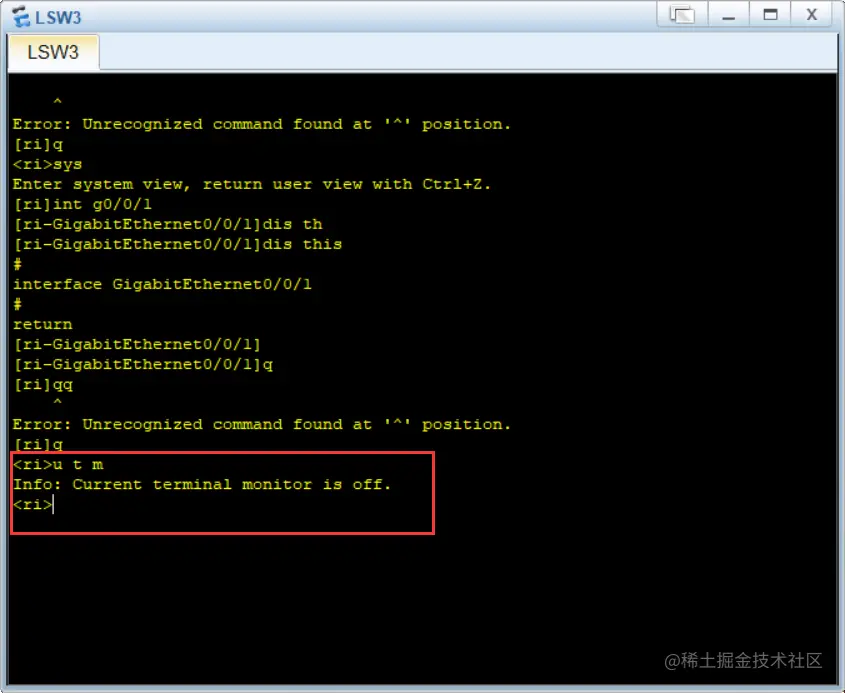

6、关闭华为的信息提示中心

[Huawei]undo info-center enable 或者 < Huawei >undo terminal monitor或者< Huawei >u t m
