LVS负载均衡--NAT模式

Giggty
141 阅读9分钟

群集概述

1.1 群集的含义

  • Cluster，集群、群集
  • 由多台主机构成，但对外只表现为一一个整体，只提供一-个访问入口(域名或IP地址)， 相当于一台大型计算机。

1.2 使用群集的原因

问题：

互联网应用中，随着站点对硬件性能、响应速度、服务稳定性、数据可靠性等要求越来越高，单台服务器已经无法满足负载均衡及高可用的要求。

解决方法：

  • 使用价格昂贵的小型机、大型机。（纵向扩容）
  • 使用多台相对廉价的普通服务器构建服务群集。（横向扩容）

LVS群集技术：

  • 在企业中常用的一种群集技术一LVS （Linux Virtual Server, Linux虚拟服务器）
  • 通过整合多台服务器，使用LVS来达到服务器的高可用和负载均衡，并以同一个IP地址对外提供相同的服务。

1.3 群集的目的

  • 提高性能：计算密集应用。如天气预报，核试验模拟。
  • 降低成本：相对百万美元的超级计算机，价格便宜。
  • 提高可扩展性：只要增加集群节点即可。
  • 增强可靠性：多个节点完成相同功能，避免单点失败。

二、企业群集分类

根据群集所针对的目标差异，可分为三种类型：

  • 负载均衡群集
  • 高可用群集
  • 高性能运算群集

2.1 负载均衡群集（Load Balance Cluster）

  • 提高应用系统的响应能力、尽可能处理更多的访问请求、减少延迟为目标，获得高并发、负载(LB)的整体性能；
  • LB的负载分配依赖于主节点的分流算法，将来自客户机的访问请求分担给多个服务器节点，从而缓解整个系统的负载压力。例如，“DNS轮询”、“反向代理” 等。

2.2 高可用群集（High Availability Cluster）

  • 提高应用系统的可靠性、尽可能地减少中断时间为目标，确保服务的连续性，达到高可用(HA) 的容错效果。
  • HA的工作方式包括双工和主从两种模式，双工即所有节点同时在线；主从则只有主节点在线，但当出现故障时从节点能自动切换为主节点。例如，“故障切换” 、“双机热备” 等。

2.3 高性能运算群集（High Performance Computer Cluster）

  • 以提高应用系统的CPU运算速度、扩展硬件资源和分析能力为目标，获得相当于大型、超级计算机的高性能运算（HPC）能力。
  • 高性能依赖于"分布式运算”、 “并行计算”，通过专用硬件和软件将多个服务器的CPU、内存等资源整合在一起，实现只有大型、超级计算机才具备的计算能力。例如，'云计算”、 “网格计算”等。

三、负载均衡群集

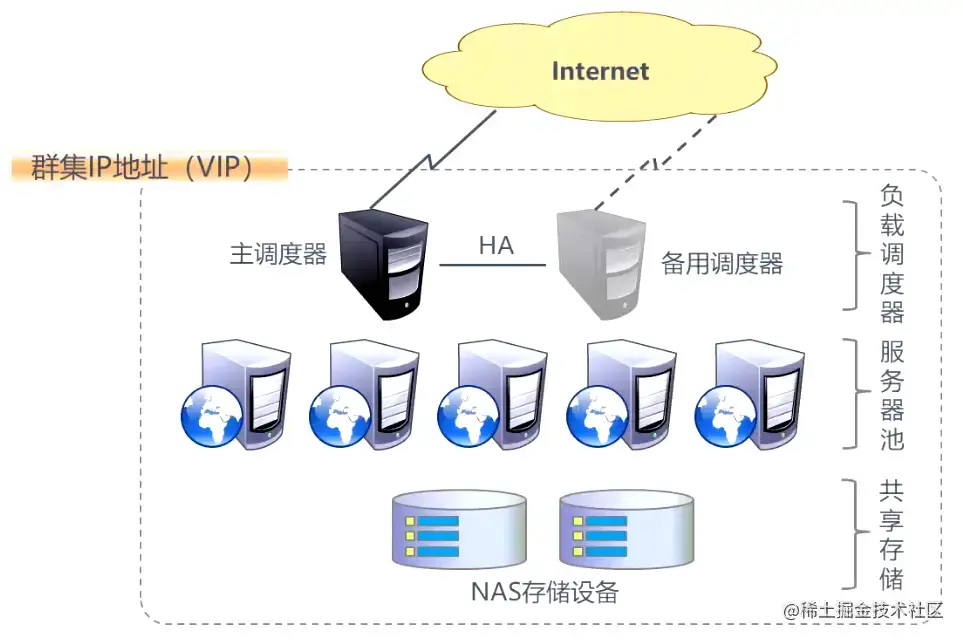

3.1 负载均衡群集架构

第一层，负载调度器(Load Balancer或Director) 负载均衡层

访问整个群集系统的唯一入口，对外使用所有服务器共有的VIP地址，也称为群集 IP地址。通常会配置主、备两台调度器实现热备份，当主调度器失效以后能够平滑 替换至备用调度器，确保高可用性。

第二层，服务器池(Server Pool) WEB应用层

群集所提供的应用服务、由服务器池承担，其中每个节点具有独立的RIP地址(真 实IP)，只处理调度器分发过来的客户机请求。当某个节点暂时失效时，负载调度 器的容错机制会将其隔离，等待错误排除以后再重新纳入服务器池。

第三层，共享存储(Share Storage) 确保多台服务器使用的是相同的资源

为服务器池中的所有节点提供稳定、一致的文件存取服务，确保整个群集的统一性 共享存储可以使用NAS设备，或者提供NFS共享服务的专用服务器。

（因为节点服务器的资源都是由NAS或NFS提供，所以NAS或NFS需要做主备、或分布式，从而实现高可用。）


3.2 负载均衡群集的工作模式

负载均衡群集是目前企业用得最多的群集类型。

群集的负载调度技术有三种工作模式：

  • 1、地址转换（NAT模式）
  • 2、IP隧道（IP-TUN）
  • 3、直接路由（DR模式）

通常使用 NAT和DR，使用最多的是DR模式。

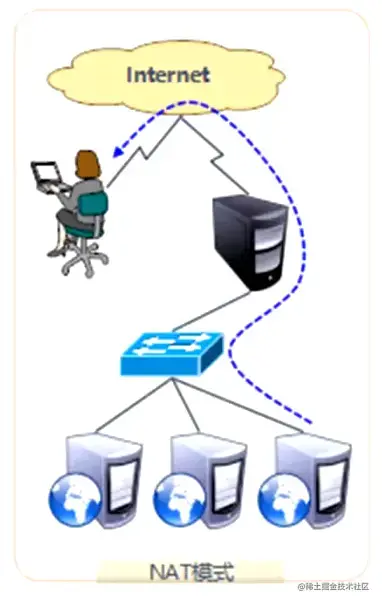

3.2.1 NAT模式（地址转换）

地址转换

  • Network Address Translation，简称NAT模式
  • 类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机 的访问入口，也是各节点回应客户机的访问出口。
  • 服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两 种方式。
  • 缺点：由于NAT的负载均衡器既作为用户的访问请求入口，也作为节点服务器响应请求的出口，承载两个方向的压力，调度器的性能会成为整个集群的瓶颈。

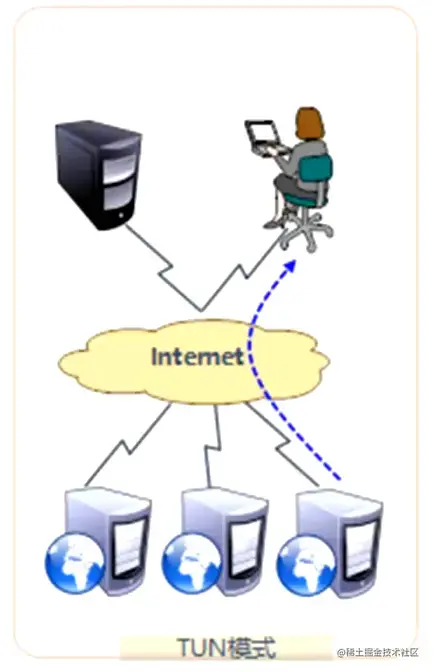

3.2.2 TUN模式（IP隧道）

IP隧道：

  • IP Tunnel ，简称TUN模式。
  • 采用开放式的网络结构，负载调度器仅作为客户机的访问入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器。承载的压力比NAT小。
  • 服务器节点分散在互联网中的不同位置，具有独立的公网IP地址，通过专用IP隧道与负载调度器相互通信。
  • 缺点：成本很高。
  • 这种模式一般应用于特殊场景，比如将节点服务器分布在全国各地，防止被物理攻击（如地震、战争等），做灾备。

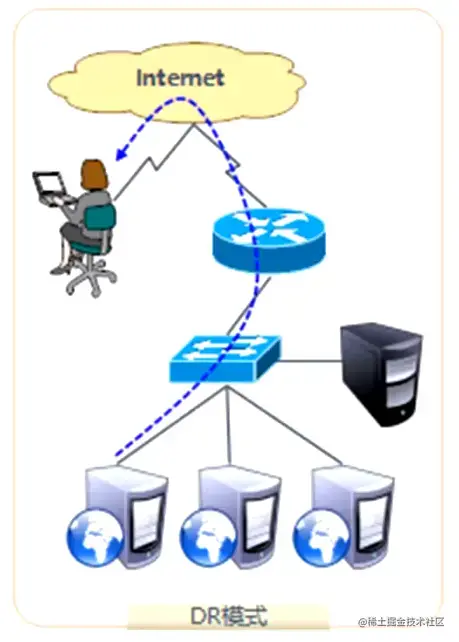

3.2.3 DR模式（直接路由）

直接路由：

  • Direct Routing，简称DR模式。
  • 采用半开放式的网络结构，与TUN模式的结构类似，负载调度器仅作为客户机的访问入口，各节点通过各自的Internet连接直接回应客户机，而不再经过负载调度器。承载的压力比NAT小。
  • 但各节点并不是分散在各地，而是与调度器位于同一个物理网络。
  • 负载调度器与各节点服务器通过本地网络连接，不需要建立专用的IP隧道。


LVS-NAT模式操作实例

部署NFS共享存储服务

 #1、关闭防火墙
 [root@nfs ~]# systemctl disable --now firewalld
 [root@nfs ~]# setenforce 0
 ​
 #2、安装nfs-utils、rpcbind软件包
 [root@nfs ~]# yum install nfs-utils rpcbind -y
 ​

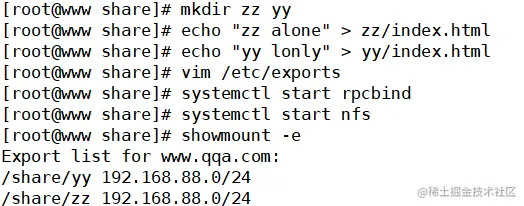

 #3、新建共享目录，并创建站点文件
 [root@nfs ~]# mkdir /share/
 [root@nfs ~]# cd /share/
 [root@nfs share]# mkdir tt nn
 [root@nfs share]# echo "tt is a girl" > tt/index.html
 [root@nfs share]# echo "nn is a boy" > nn/index.html
 ​
 #4、修改共享配置文件，设置共享策略
 [root@nfs share]# pwd
  /share
 [root@nfs share]# vim /etc/exports
 /share/tt  192.168.72.0/24
 /share/nn  192.168.72.0/24
 ​
 #5、启动两个服务，查看本机的NFS共享目录
 [root@nfs share]# systemctl start rpcbind
 [root@nfs share]# systemctl start nfs
 [root@nfs share]# showmount -e        //查看本机发布的NFS共享目录

image.png image.png


部署两台WEB服务器

第一台web服务器

 #1、关闭防火墙
 [root@web1 ~]# systemctl stop firewalld
 [root@web1 ~]# setenforce 0

 #2、安装httpd
 [root@web1 ~]# yum install -y httpd

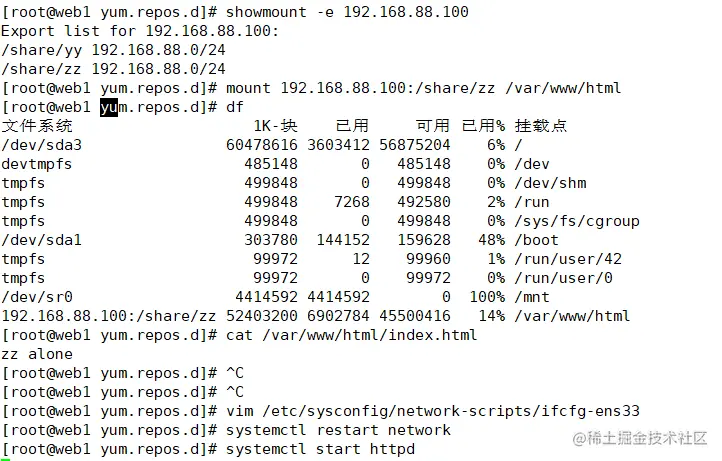

 #3、查看nfs服务器的共享信息
[root@web1 yum.repos.d]# showmount -e 192.168.88.100
Export list for 192.168.88.100:
/share/yy 192.168.88.0/24
/share/zz 192.168.88.0/24

 ​
 #4、挂载站点。将NFS服务器的共享目录/share/zz/，挂载到httpd服务的根目录
 临时挂载
 [root@web1 yum.repos.d]# mount 192.168.88.100:/share/zz /var/www/html
 [root@web1 ~]# df           //查看挂载是否成功
[root@web1 yum.repos.d]# cat /var/www/html/index.html
zz alone
#5、指定网关，网关地址设置为负载调度器的内网地址
[root@web1 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
GATEWAY=192.168.80.10
#DNS1=8.8.8.8
#6、重启网络服务，开启httpd服务
[root@web1 ~]# systemctl restart network
[root@web1 ~]# systemctl start httpd

image.png 第二台web服务器

 #1、指定网关，网关地址设置为负载调度器的内网地址
 [root@web2 ~]# vim /etc/sysconfig/network-scripts/ifcfg-ens33
 GATEWAY=192.168.72.10
 #DNS1=8.8.8.8
 [root@web2 ~]# systemctl restart network
 ​
 #2、关闭防火墙
 [root@web2 ~]# systemctl stop firewalld
 [root@web2 ~]# setenforce 0
 ​
 #3、安装httpd
 [root@web2 ~]# yum install -y httpd

 #4、查看nfs服务器的共享信息
 [root@web1 ~]# showmount -e 192.168.72.192
 Export list for 192.168.72.192:
 /share/nn 192.168.72.0/24
 /share/tt 192.168.72.0/24

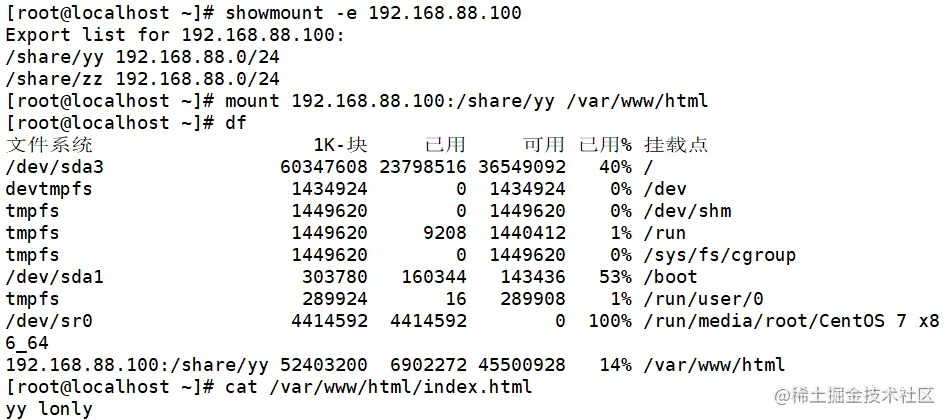

 showmount -e 192.168.72.192

 5. #挂载NFS的共享目录
 #法一：临时挂载
 [root@web1 ~]# mount 192.168.72.192:/share/nn/ /var/www/html
 [root@web1 ~]# df           //查看挂载是否成功
 [root@web1 ~]# cat /var/www/html/index.html
 nn is a boy
 ​
 #法二：永久挂载
 vim /etc/fstab
 192.168.72.192:/share/nn/  /var/www/html/        nfs     defaults,_netdev 0 0
 mount -a

 6. #开启httpd服务
 [root@web1 ~]# systemctl start httpd


 部署LVS负载调度服务器

 #1、添加一块网卡，我这里是ens36，配置网卡，重启网络
 [root@www ~]# cd /etc/sysconfig/network-scripts/
 [root@www network-scripts]# vim ifcfg-ens33
 #GATEWAY=192.168.72.2     //将网卡和DNS服务器地址注释掉
 #DNS1=8.8.8.8
 [root@www network-scripts]# cp ifcfg-ens33 ifcfg-ens36
 [root@www network-scripts]# vim ifcfg-ens36
 IPADDR=12.0.0.254        //设置IP地址
 NETMASK=255.255.255.0
 #GATEWAY=192.168.72.2
 #DNS1=8.8.8.8
 [root@www network-scripts]# systemctl restart network
 ​
 #2、关闭防火墙
 [root@www ~]# systemctl stop firewalld
 [root@www ~]# setenforce 0
 ​

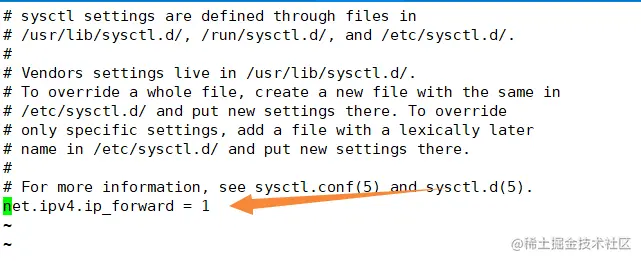

 #3、开启路由转发功能
 [root@www ~]# vim /etc/sysctl.conf
 net.ipv4.ip_forward = 1    //添加这一行
 [root@www ~]# sysctl -p          //读取修改后的配置
 net.ipv4.ip_forward = 1
 ​
 #4、配置SNAT策略（如果内网想主动连接外网的话，需要配置SNAT策略）
 [root@www ~]# iptables -t nat -F
 [root@www ~]# iptables -t nat -A POSTROUTING -s 192.168.72.0/24 -o ens36 -j SNAT --to 12.0.0.254
 [root@www ~]# iptables -nL POSTROUTING -t nat
 ​
 #5、加载LVS内核模块
 [root@www ~]# modprobe ip_vs         //加载ip_vs模块
 [root@www ~]# cat /proc/net/ip_vs    //查看ip_vs模块的版本
 #加载LVS所有调度算法
 [root@www ~]# for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do echo $i; /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;done
 ​
 #6、安装ipvsadm管理工具，开启服务
 [root@www ~]# mount /dev/sr0 /mnt
 [root@www ~]# yum install -y ipvsadm
 #开启服务前必须保存负载分配策略，生成/etc/sysconfig/ipvsadm文件。如果该文件不存在，服务无法启动。
 [root@www ~]# ipvsadm-save >/etc/sysconfig/ipvsadm
 [root@www ~]# systemctl start ipvsadm.service
 ​

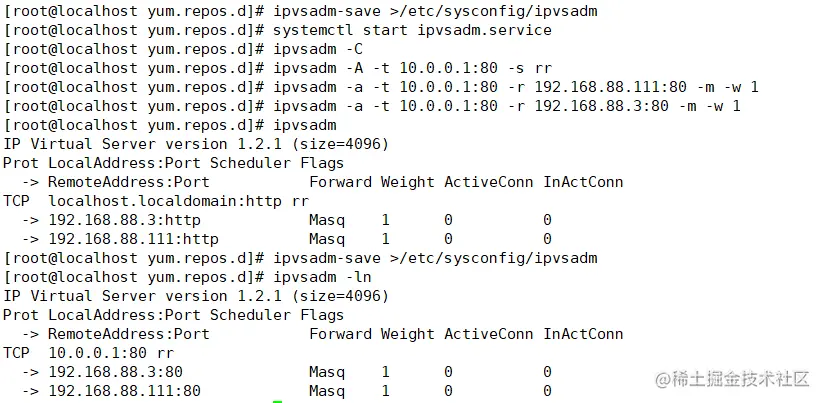

 #7、配置负载分配策略（NAT模式只需要在负载器上配置，节点服务器不需要特殊配置）
 [root@www ~]# ipvsadm -C       //清空原有规则

 #指定指定VIP地址及TCP端口，-s rr 指定负载调度策略为轮询
 [root@www ~]# ipvsadm -A -t 12.0.0.254:80 -s rr

 #先指定虚拟服务器再添加真实服务器地址，-r指定真实服务器地址，-m指定nat模式。-w指定权重值，权重为1时可省略不写
 [root@www ~]# ipvsadm -a -t 12.0.0.254:80 -r 192.168.72.30:80 -m -w 1
 [root@www ~]# ipvsadm -a -t 12.0.0.254:80 -r 192.168.72.40:80 -m -w 1
 [root@www ~]# ipvsadm     //查看策略
 IP Virtual Server version 1.2.1 (size=4096)
 Prot LocalAddress:Port Scheduler Flags
   -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
 TCP  localhost.localdomain:http rr
   -> 192.168.72.30:http           Masq    1      0          0
   -> 192.168.72.40:http           Masq    1      0          0
 [root@www ~]# ipvsadm-save >/etc/sysconfig/ipvsadm   //保存负载分配策略
 [root@www ~]# ipvsadm -ln     //以数字形式查看策略，Masq表示NAT模式
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  12.0.0.254:80 rr
  -> 192.168.72.30:80             Masq    1      0          0
  -> 192.168.72.40:80             Masq    1      0          0

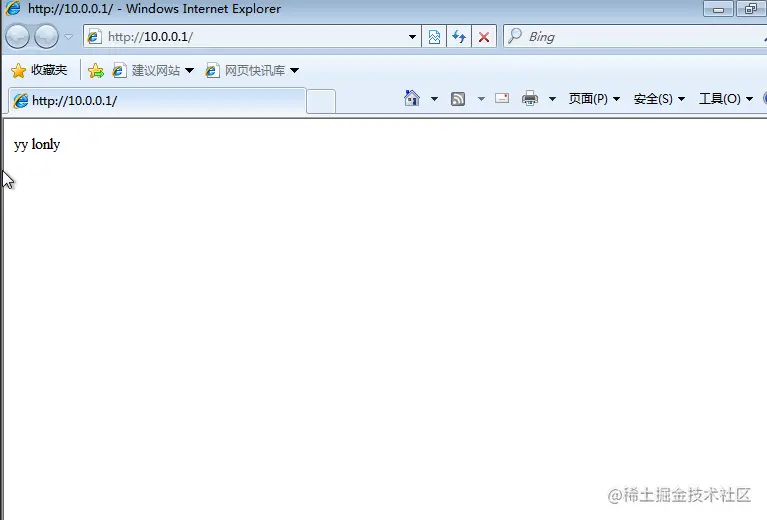

win7客户机访问测试

image.png image.png
