Distributed Multiagent Deep Reinforcement Learning for Multiline Dynamic Bus Timetable Optimization

摘要

• 提出了一种多智能体深度强化学习框架学习信息不完全的情况
• 采用分布式强化学习算法克服了计算成本高、效率低的局限性

多线调度：一个公共汽车站可能由几条不同的公共汽车线路共享，乘客可以有多种路线选择到达目的地，调度时应考虑多条公交线路之间的相互作用。

分布式强化学习相关知识： asynchronous advantage actor–critic 算法和 importance weighted actor–learner architecture 算法；分布式优先经验重放架构：distributed prioritized experience replay (Ape-X) ->Ape-X DQN和Ape-X DDPG；

介绍

• 主要问题

  1、难以建模

  2、==一个epoch持续时间很长==：公交线路从早上运行到晚上

• 贡献

  1、建模->可动态决策；在运行过程中==动态调度==，而不是基于历史数据估计未来状态形成固定的调度。

  2、分布式环境下的强化学习框架

框架

• 基本变量

  • $l$表示公交线路；$j$表示站点；$s^l_j$表示站点j-1到j的距离；$T^l_{jk}$代表线路l在k次旅途时（=第k个车）从j-1车站到j车站的运行时间；$t^l_{jk}$代表到达j车站的时间戳；$e^l_{jk}$代表驶离车站j的载客数；$u_{jk}$代表在车站j的上客人数；$d_{jk}$代表下客人数；$CAP_k^l$代表车辆容量上限；$U_{jk}^l$乘客在站点j的总等待时间；$x_k^l$代表发车时间。

• 观察函数：用双目标函数来计算运营成本和乘客成本，并将其转化为一个单目标优化问题。

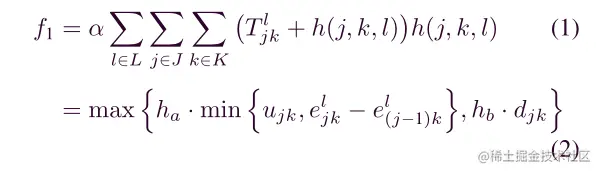

  • 运营花费：其中$α$表示平均车辆运营成本；$h_a$平均每客上车时间；$h_b$平均每客下车时间；$h(j,k,l)$停站时间。【原文公式格式有误，(2)：$h(j,k,l)$=max{...}】

    每条线路、每个车辆、每个站点的运行时间+停站时间 求和乘以系数；其中停站时间=max{平均上客时间*min{上客人数，本站载客数-上站载客数}，平均下客时间*下客数}

  • 乘客等待花费：$β$代表每位乘客等待花费的现金价值

    每条线路、每个车辆、每个站点的等待时间求和并乘以系数

  • 将多目标优化转化为单目标优化：

• 约束

  • 营业时间$Begin^l\le x^l_k\le End^l$ ；其中$Begin^l$为运营开始时间，$End^l$为运营结束时间。

    发车时间在营业时间内

  • 间隔时间 $MinHW^l\le x^l_k-x^l_{k-1}\le MaxHW^l$；其中$MinHW^l和MaxHW^l$ 分别表示最小间隔时间和最大间隔时间

    k车与k-1车发车间隔在一个约束范围内

  • 到达时间$t^l_{jk}=t^l_{(j-1)k}+T^l_{jk}+h(j-1,k,l)$

    到站时间=前一站到站时间+站间运行时间+前一停站时间

  • 容量 $e^l_{jk}=min\{e^l_{(j-1)k}+u_{jk}-d_{jk},CAP_k\}$

    车上人数=min{上一站车上人数+上客人数-下客人数 ，最大容量}

  • 车队数量$g(t,l) \le FS_l$；其中$FS_l$表示线路上最大车辆数，$g(t,l)$表示时间戳t时的车辆数

• 强化学习框架

  • 步长：Δt表示，类似于时钟

  • agent：代表一条线路，每条公交线路是异构的，因此每个agent使用不同的policy

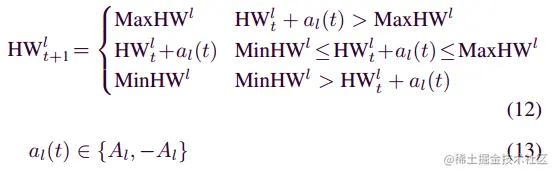

  • 动作空间：使用p代表选择发车的概率（如公式10），这种情况下间隔越大，概率越低，性能差。$A_l$和$-A_l$表示增加和减少发车间隔时间，$a_l(t)$表示动作，$HW^l_t$表示时间戳t时刻规定的间隔时间；当前时间-前一车发车时间 $\ge$ 规定的间隔时间 并且 线路上的车辆 $\le$ 最大车辆数 时 发车。规定agent每K步执行一次，因此动作步表示为$KΔt$



  • 状态空间：$<T^l_{jk},s^l_j,e^l_{jk},HW^l_t,t-x^l_{k-1},g(t,l),时间戳>$，其中的$s^l_j$表示站间距离

    状态空间的维度会随着车辆的增多而增多，因此把维度固定为$(3 × FS_l + 3)$，不足的padding填充。

  • 奖励函数：$u(t,l)$表示在时间t时刻线路l上所有站点人数

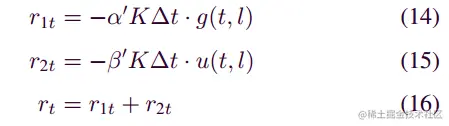

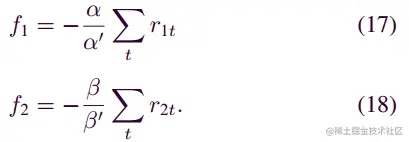

    根据公式4：奖励应该涉及到运营（公式14）和乘客等待（公式15），奖励为每个动作步下×车辆数or人数×系数；奖励函数与目标函数的关系可表示为公式17、18



    最终奖励：，其中γ表示折扣率。

• 算法：使用Ape-X DQN

  • DQN：使用double Q-learning解决高估问题，multistep bootstrap targets作为学习算法，dueling network architecture作为函数值近似。

  • Ape-X DQN：

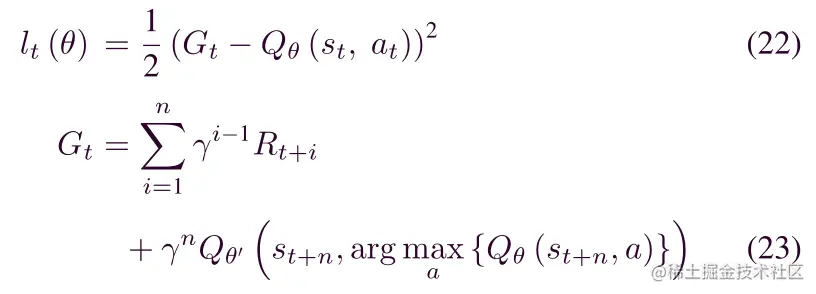

    1、不同的actor生成不同的experience，存放到buffer中，并计算初始优先级。2、learner从buffer中采样、优化参数、更新优先级。3、$l_t(θ)$较大的数据共享给整个系统。4、为解决时间跨度大的问题，将experience分为一小批让learner进行训练。5、使用多步时间差(TD)误差作为优先级，用$l_t(θ)$表示；$l_t(θ)$越大，表示数据优先级越高，数据优先级高的数据会引起更多的训练。公式中的n为步数。

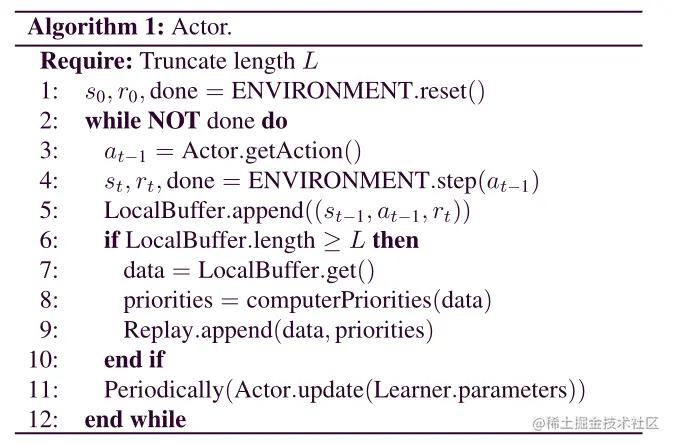

    • 经验获取组件（actor）

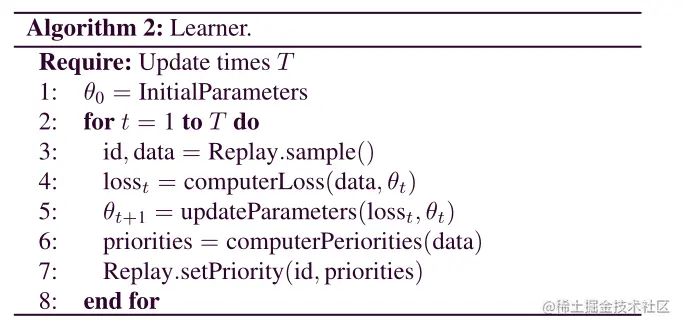

    • 采样学习组件（learner）
