YouTube 又可以用了，我就捡起了好久没搞的shader（数学）绘图 。

看视频还是有不便之处的（代码不太容易看清），幸好站上也有代码。

本文，跟着视频,看着代码，一起来绘制一棵椰子树。

准备好shader编程环境。

一个渐变色的背景没啥好说的。


vec2  st  = v_Uv ;

vec3 color = mix(vec3(1.,.3,.3), vec3(1.,.8,.3) ,st.y) ;

树叶

绘制之前，再啰嗦一下，源代码是没有处理xy分量的差异的，它的绘图尺寸是个矩形，所以绘制出来是这个效果。

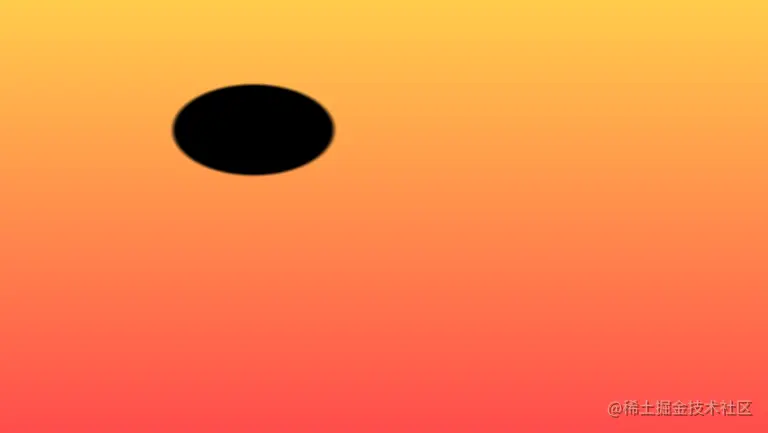

这个树叶是由椭圆变化而来的，先画一个（椭）圆。 简单的smoothstep的应用， 圆心在(.33, .7) ，半径为r, 因为后面还会用到以圆心为原点的坐标进行计算， 所以这里声明了 c1

vec2  c1 =  st - vec2 (.33, .7) ;//
float c1s = dot(c1,c1);
float len  =sqrt(c1s);

float r  = .1 ;
color *= smoothstep(r, r+ .01, len) ;
fragColor = vec4(color, 1.);


叶子

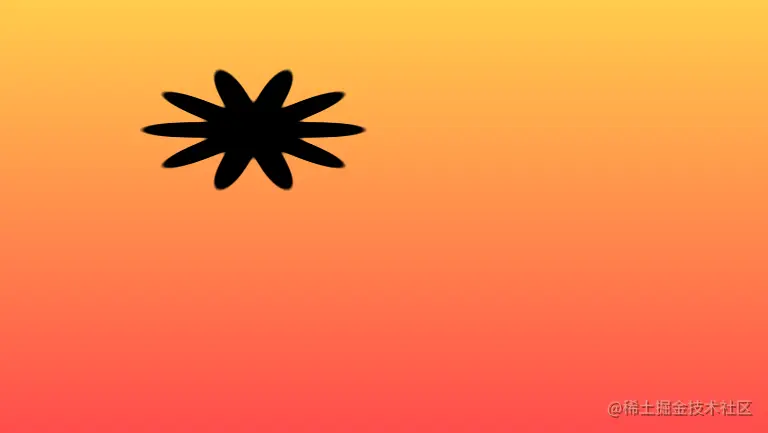

让这个圆长出叶子， 其实就是让这个圆的半径不再是恒定的，而是周期变化的。

r+= .04 * cos(atan(c1.y,c1.x) * 10.) ;


这里在原本r的基础上又加了一个余弦值， 这个值得范围是【-0.04,0.04】， 结果就是r的范围成了【0.06，0.14】， 周期性变化。 从距离场的角度来理解可能更好一些。 这个图形就是到圆心距离小于r的集合， 而r的值和其以圆心为极点的 极坐标的角度有关。

乘以10是为了增加叶子的数目， 一个周期一个叶子，现在角度的值域范围扩大至原本的10倍，可以表现出10个周期了。 你可以自行调整。

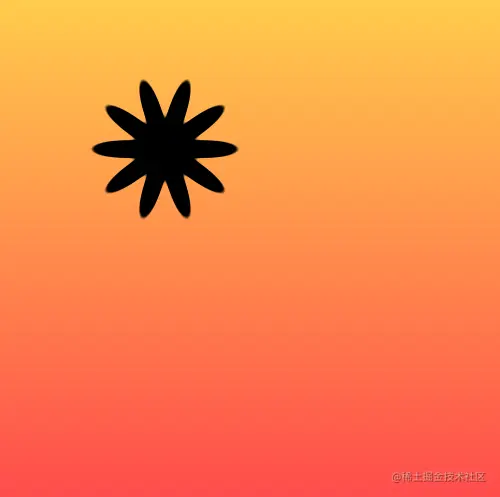

再次强调， 这里之所以是椭圆，是因为没处理。 这里把画布尺寸调整为正方形给大家看看。


强调这个，是因为要说明，这里的角度本来是（一圈）均匀分布的。 现在要加一点东西，让它不再均匀分布，因为椰子树叶显然不可能这么匀称。

r+= .04 * cos(atan(c1.y,c1.x) * 10. + 20.*st.x ) ;

效果就是这样了， 现在是关于y轴对称， 如果你不希望这样，可以加点别的干扰，或者改变这个三角函数的初相。 下面会修改初相，目的是为了和树干配合。 image.png

树干

先来个简单的矩形，然后这个矩形超出上面圆心的部分要被砍掉。可以看到，一个电线杆似的树干，太直了。 d是树干的宽度 ，后面还要继续处理。

float d = .02 ;
float trunck  = smoothstep( d,d -0.01 ,abs(c1.x ))* step(c1.y,0.) ;
color =  mix( color, vec3(0), trunck);

这个树干太直了，太假了，搞弯一点。 如果是我来写，我肯定就来一个曲线函数，替换d，放到smoothstep里， 这是典型的造型函数绘制曲线的方法。

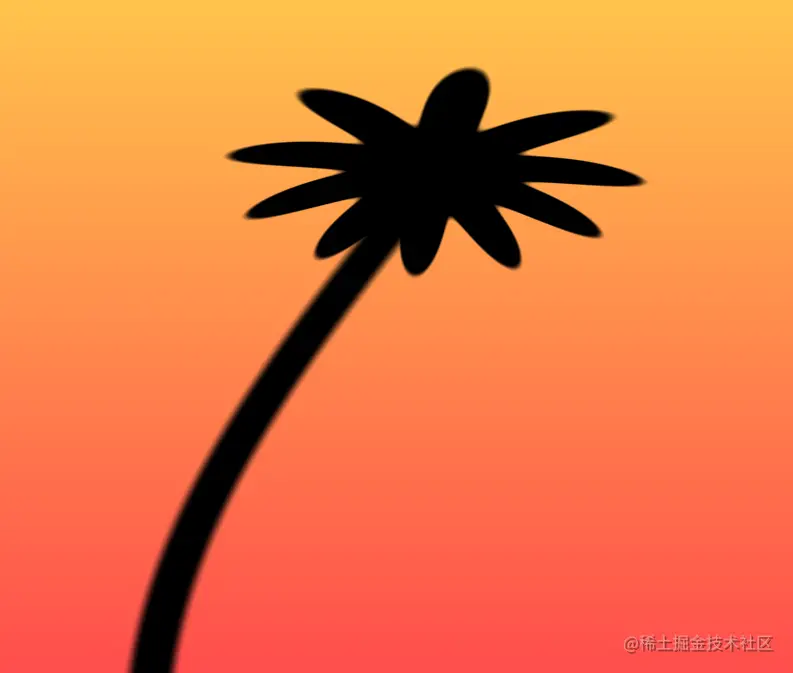

不过他这里，要巧妙一些。用sin(y)影响了其正直。虽然很巧妙，但是总觉得这东西不能复用。

float trunck  = smoothstep( d,d -0.01 ,abs(c1.x -.2* sin(c1.y*2.)))* step(c1.y,0.) ;

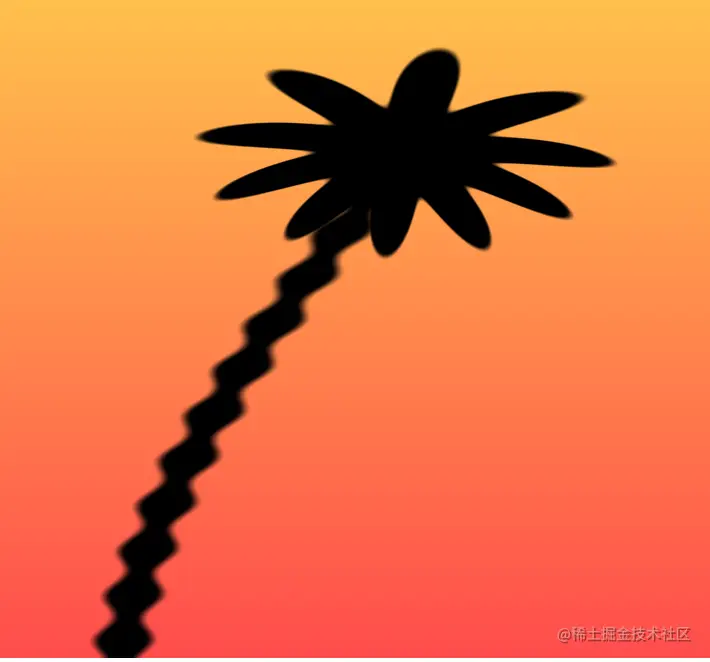

还有，这个树干表面太光滑了，我想来点凹凸不平。 这里就用上造型函数了。为了让宽度不至于为零这里系数比较小，诸君可以自行调整 ， 还有波纹的数量。

d += .005*sin(c1.y *100.) ;


地形

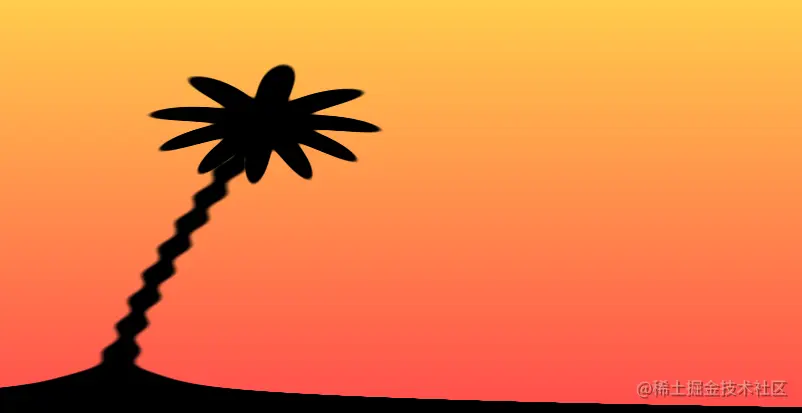

虽然，这里还有一个地形，但是在代码上这个地形是树干的一部分。 这个地形，就是一个土包，希望就是树底下是这个土包的最高点。

这里使用指数函数， 指数爆炸， 当y = 0的时候，结果是1 ，1就是铺满整个横向了。 当y=某个值，比如0.1的时候，我们希望它趋于0 ， 越往上越接近0 ，无穷小， 很明显，只有负指数能做的。 所以函数如下。 后面加了一个常数，可以微调其最高点的位置。

d+= exp(-40.* (st.y -.01)  );


结束

本文搬运了shaderToy站长的教程 The basics of Painting with Maths，源代码。

使用了一些内置函数和图形的加减乘运算，最后绘制出一棵椰树的投影。

前面一直在说这里没处理xy的差异，会导致图形随画布而变形。如果想固定形状的，可以先在一定的尺寸下绘制好，记录这个尺寸， 然后在代码里校正xy的差异， 最后再缩放回那个尺寸。 大致思路就是这样了。

至于为什么不直接绘制一个椭圆，然后修改，当然是因为麻烦， 如果用椭圆方程的话，这里就不能简单的使用半径了。

void main (){

t = u_Time /1000. ;
float ratio = u_CanvasSize.x/u_CanvasSize.y;
vec2  st  = v_Uv ;
st-= .5 ;
st.x*= ratio ;
st +=.5;
st*= vec2(1.,2.);
vec2  c1 =  st - vec2 (.33, .7) ;//
float c1s = dot(c1,c1);
float len  =sqrt(c1s);
vec3 color = mix(vec3(1.,.3,.3), vec3(1.,.8,.3) ,st.y) ;
float r  = .1 ;
r+= .04 * cos(atan(c1.y,c1.x) * 10. + 20.*st.x  -2.2) ;


color *= smoothstep(r, r+ .01, len) ;
float d = .02 ;
d += .005*sin(c1.y *100.) ;
d+= exp(-40.* (st.y -.01)  );

float trunck  = smoothstep( d,d -0.01 ,abs(c1.x -.2* sin(c1.y*2.)))* step(c1.y,0.) ;

color =  mix( color, vec3(0), trunck);
    fragColor = vec4(color, 1.);
}

本文的前置知识，在基础专栏里。
