部署

ansible 部署二进制 blackbox_exporter

项目地址

项目地址 github.com/prometheus/…

下载地址

wget -O  /opt/tgzs/blackbox_exporter-0.18.0.linux-amd64.tar.gz https://github.com/prometheus/blackbox_exporter/releases/download/v0.18.0/blackbox_exporter-0.18.0.linux-amd64.tar.gz

使用ansible部署 blackbox_exporter

准备 service文件

cat <<EOF> blackbox_exporter.service
[Unit]
Description=blackbox_exporter Exporter
Wants=network-online.target
After=network-online.target

[Service]
ExecStart=/opt/app/blackbox_exporter/blackbox_exporter --config.file=/opt/app/blackbox_exporter/blackbox.yml
StandardOutput=syslog
StandardError=syslog
SyslogIdentifier=blackbox_exporter
[Install]
WantedBy=default.target
EOF

启动

systemctl daemon-reload
systemctl start blackbox_exporter

检查部署情况

# 查看端口 进程 日志
ss -ntlp |grep 9115
ps -ef |grep blackbox_exporter |grep -v grep

访问的是/probe path 而非 /metrics
需要传入target参数作为探测的目标地址
module参数代表使用哪个探测的模块
debug=true参数打印探测的完整过程
默认支持的7种探测模块解析
底层3种探针

页面访问blackbox

地址 http://$blackbox_exporter_ip:9115/

页面访问target http探测

http://$blackbox_exporter_ip:9115/probe?target=https://www.baidu.com&module=http_2xx&debug=true

结果解读


Logs for the probe:
ts=2021-03-30T07:28:17.405299592Z caller=main.go:304 module=http_2xx target=https://www.baidu.com level=info msg="Beginning probe" probe=http timeout_seconds=119.5
ts=2021-03-30T07:28:17.40563586Z caller=http.go:342 module=http_2xx target=https://www.baidu.com level=info msg="Resolving target address" ip_protocol=ip6
ts=2021-03-30T07:28:17.414113889Z caller=http.go:342 module=http_2xx target=https://www.baidu.com level=info msg="Resolved target address" ip=110.242.68.4
ts=2021-03-30T07:28:17.414249109Z caller=client.go:252 module=http_2xx target=https://www.baidu.com level=info msg="Making HTTP request" url=https://110.242.68.4 host=www.baidu.com
ts=2021-03-30T07:28:17.459576352Z caller=main.go:119 module=http_2xx target=https://www.baidu.com level=info msg="Received HTTP response" status_code=200
ts=2021-03-30T07:28:17.459696667Z caller=main.go:119 module=http_2xx target=https://www.baidu.com level=info msg="Response timings for roundtrip" roundtrip=0 start=2021-03-30T15:28:17.414370915+08:00 dnsDone=2021-03-30T15:28:17.414370915+08:00 connectDone=2021-03-30T15:28:17.423500145+08:00 gotConn=2021-03-30T15:28:17.449441723+08:00 responseStart=2021-03-30T15:28:17.459467652+08:00 end=2021-03-30T15:28:17.459684294+08:00
ts=2021-03-30T07:28:17.459886914Z caller=main.go:304 module=http_2xx target=https://www.baidu.com level=info msg="Probe succeeded" duration_seconds=0.054504338



Metrics that would have been returned:
# HELP probe_dns_lookup_time_seconds Returns the time taken for probe dns lookup in seconds
# TYPE probe_dns_lookup_time_seconds gauge
probe_dns_lookup_time_seconds 0.008485086
# HELP probe_duration_seconds Returns how long the probe took to complete in seconds
# TYPE probe_duration_seconds gauge
probe_duration_seconds 0.054504338
# HELP probe_failed_due_to_regex Indicates if probe failed due to regex
# TYPE probe_failed_due_to_regex gauge
probe_failed_due_to_regex 0
# HELP probe_http_content_length Length of http content response
# TYPE probe_http_content_length gauge
probe_http_content_length 227
# HELP probe_http_duration_seconds Duration of http request by phase, summed over all redirects
# TYPE probe_http_duration_seconds gauge
probe_http_duration_seconds{phase="connect"} 0.009129316
probe_http_duration_seconds{phase="processing"} 0.01002596
probe_http_duration_seconds{phase="resolve"} 0.008485086
probe_http_duration_seconds{phase="tls"} 0.035070878
probe_http_duration_seconds{phase="transfer"} 0.000216612
# HELP probe_http_redirects The number of redirects
# TYPE probe_http_redirects gauge
probe_http_redirects 0
# HELP probe_http_ssl Indicates if SSL was used for the final redirect
# TYPE probe_http_ssl gauge
probe_http_ssl 1
# HELP probe_http_status_code Response HTTP status code
# TYPE probe_http_status_code gauge
probe_http_status_code 200
# HELP probe_http_uncompressed_body_length Length of uncompressed response body
# TYPE probe_http_uncompressed_body_length gauge
probe_http_uncompressed_body_length 227
# HELP probe_http_version Returns the version of HTTP of the probe response
# TYPE probe_http_version gauge
probe_http_version 1.1
# HELP probe_ip_addr_hash Specifies the hash of IP address. It's useful to detect if the IP address changes.
# TYPE probe_ip_addr_hash gauge
probe_ip_addr_hash 4.37589817e+08
# HELP probe_ip_protocol Specifies whether probe ip protocol is IP4 or IP6
# TYPE probe_ip_protocol gauge
probe_ip_protocol 4
# HELP probe_ssl_earliest_cert_expiry Returns earliest SSL cert expiry in unixtime
# TYPE probe_ssl_earliest_cert_expiry gauge
probe_ssl_earliest_cert_expiry 1.627277462e+09
# HELP probe_ssl_last_chain_expiry_timestamp_seconds Returns last SSL chain expiry in timestamp seconds
# TYPE probe_ssl_last_chain_expiry_timestamp_seconds gauge
probe_ssl_last_chain_expiry_timestamp_seconds 1.627277462e+09
# HELP probe_ssl_last_chain_info Contains SSL leaf certificate information
# TYPE probe_ssl_last_chain_info gauge
probe_ssl_last_chain_info{fingerprint_sha256="2ed189349f818f3414132ebea309e36f620d78a0507a2fa523305f275062d73c"} 1
# HELP probe_success Displays whether or not the probe was a success
# TYPE probe_success gauge
probe_success 1
# HELP probe_tls_version_info Contains the TLS version used
# TYPE probe_tls_version_info gauge
probe_tls_version_info{version="TLS 1.2"} 1



Module configuration:
prober: http
http:
    ip_protocol_fallback: true
tcp:
    ip_protocol_fallback: true
icmp:
    ip_protocol_fallback: true
dns:
    ip_protocol_fallback: true

默认支持的7种探测模块解析

http_2xx 代表http get方法，返回code为 2xx代表正常
http_post_2xx 代表http post方法，返回code为 2xx代表正常
icmp 代表icmp 协议
irc_banner 代表irc协议，需要匹配发送的请求和响应
pop3s_banner 代表邮局协议
ssh_banner 代表ssh探活
tcp_connect 代表tcp端口探活

modules:
    http_2xx:
        prober: http
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    http_post_2xx:
        prober: http
        http:
            ip_protocol_fallback: true
            method: POST
        tcp:
            ip_protocol_fallback: true
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    icmp:
        prober: icmp
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    irc_banner:
        prober: tcp
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
            query_response:
                - send: NICK prober
                - send: USER prober prober prober :prober
                - expect: PING :([^ ]+)
                  send: PONG ${1}
                - expect: ^:[^ ]+ 001
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    pop3s_banner:
        prober: tcp
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
            query_response:
                - expect: ^+OK
            tls: true
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    ssh_banner:
        prober: tcp
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
            query_response:
                - expect: ^SSH-2.0-
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true
    tcp_connect:
        prober: tcp
        http:
            ip_protocol_fallback: true
        tcp:
            ip_protocol_fallback: true
        icmp:
            ip_protocol_fallback: true
        dns:
            ip_protocol_fallback: true

对应的3种底层探针

tcp
http
icmp

使用参数将采集任务配置到prometheus

blackbox_exporter 需要传入target 和 module 参数，采用下列方式加入的采集池中

  - job_name: 'blackbox-http'
    # metrics的path 注意不都是/metrics
    metrics_path: /probe
    # 传入的参数
    params:
      module: [http_2xx]  # Look for a HTTP 200 response.
      target: [prometheus.io,www.baidu.com,172.20.70.205:3000]
    static_configs:
      - targets:
        - 172.20.70.205:9115

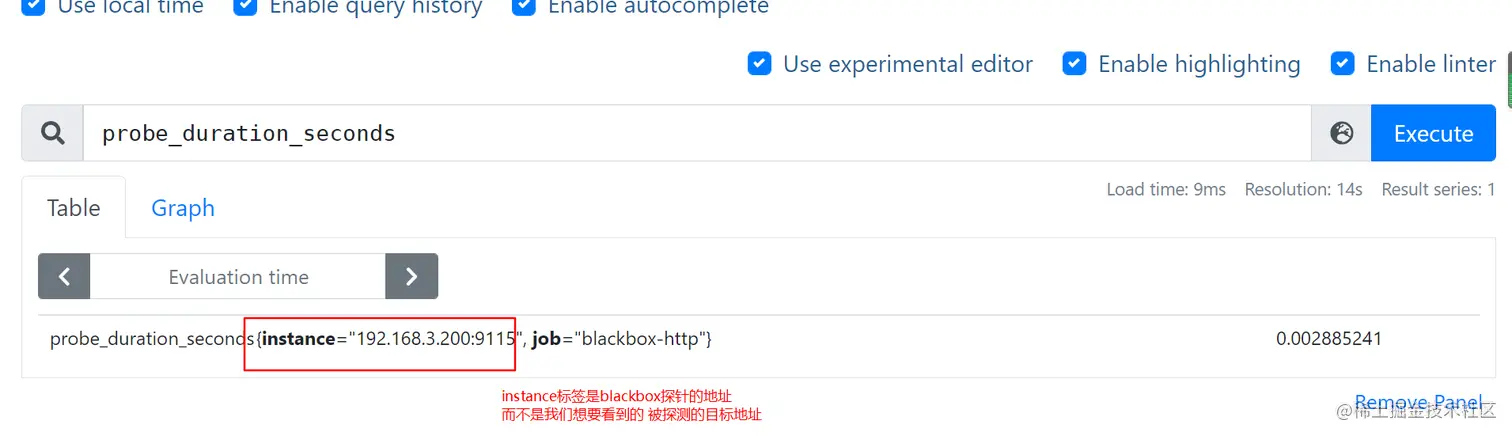

会发现如此配置之后实例数据只有blackbox_exporter的地址而没有target的地址

prometheus页面查询数据

probe_duration_seconds{instance="172.20.70.205:9115", job="blackbox-http"}

举例图片

正确配置方式

使用 relabel_configs 做标签替换

scrape_configs:
  - job_name: 'blackbox-http'
    # metrics的path 注意不都是/metrics
    metrics_path: /probe
    # 传入的参数
    params:
      module: [http_2xx]  # Look for a HTTP 200 response.
    static_configs:
      - targets:
        - http://prometheus.io    # Target to probe with http.
        - https://www.baidu.com   # Target to probe with https.
        - http://172.20.70.205:3000 # Target to probe with http on port 3000.
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 127.0.0.1:9115  # The blackbox exporter's real hostname:port.

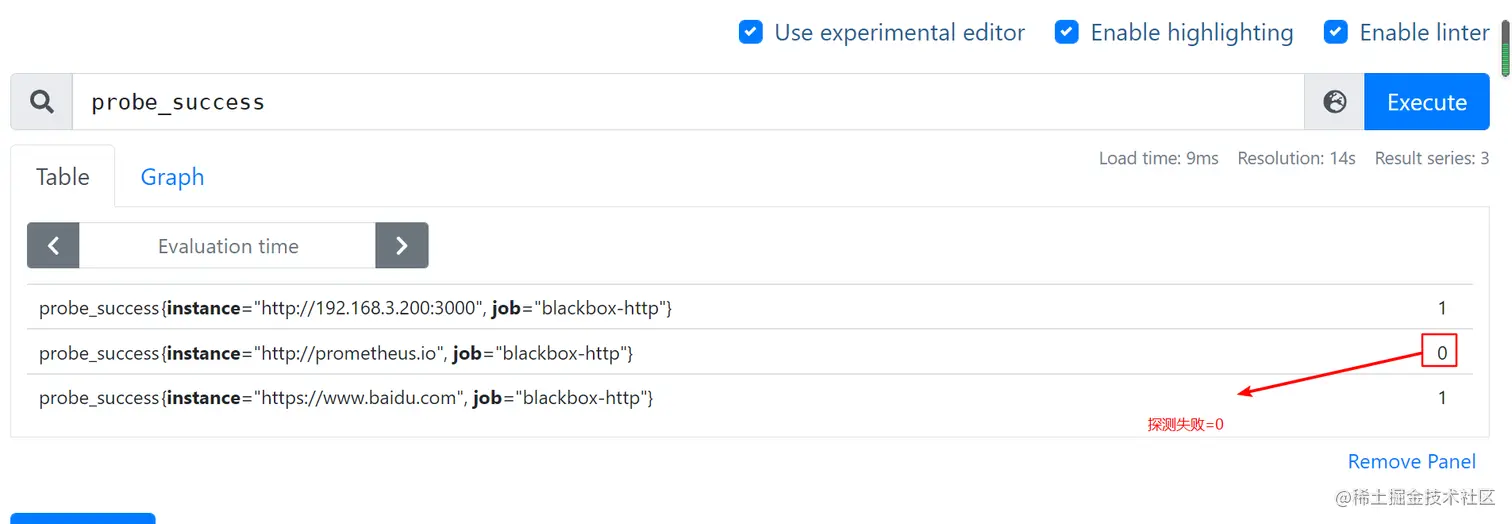

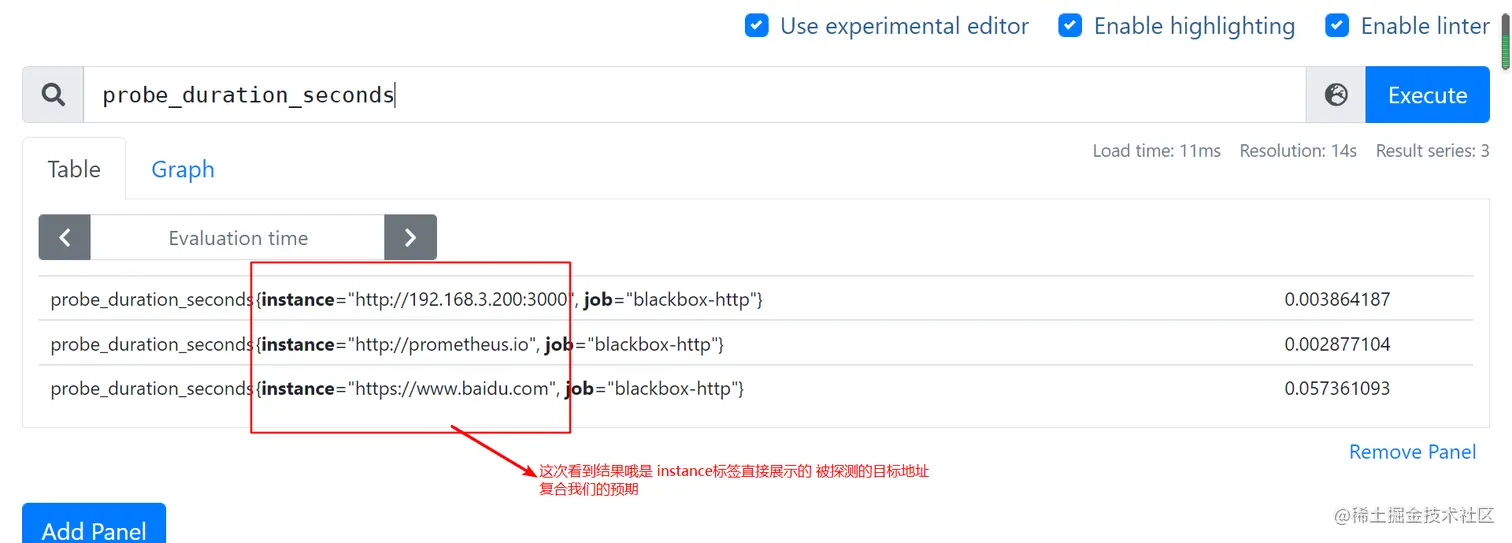

查看效果

举例图片

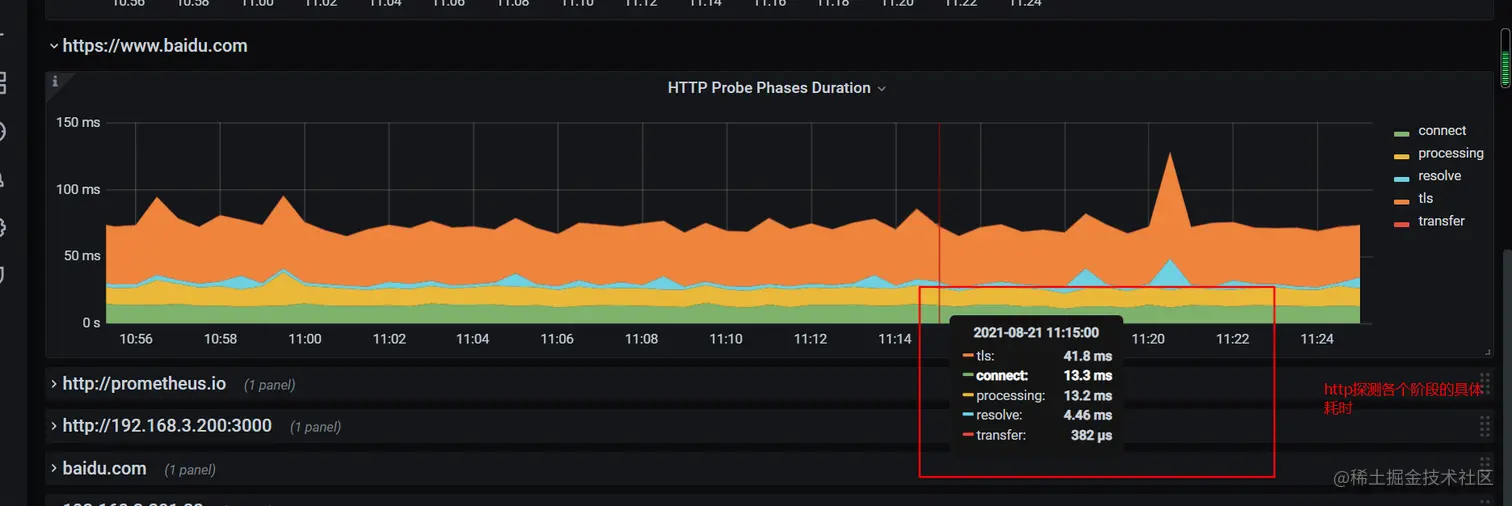

http探测指标讲解

probe_http_ssl =1 代表是https
probe_http_status_code 状态码
probe_http_duration_seconds 分阶段耗时统计
probe_duration_seconds 总耗时
probe_success =1代表成功

ssh探测

配置方法

  - job_name: 'blackbox-ssh'
    # metrics的path 注意不都是/metrics
    metrics_path: /probe
    # 传入的参数
    params:
      # 使用ssh_banner模块
      module: [ssh_banner]
    static_configs:
      - targets:
        - ip1:22
        - ip2:22
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: blackbox_exporter:9115  # The blackbox exporter's real hostname:port.

原理解析

使用ssh_banner模块，对应tcp探针
看配置说明要求返回值中有SSH-2.0-字符串则为探测成功

    ssh_banner:
        prober: tcp

        tcp:
            ip_protocol_fallback: true
            query_response:
                - expect: ^SSH-2.0-

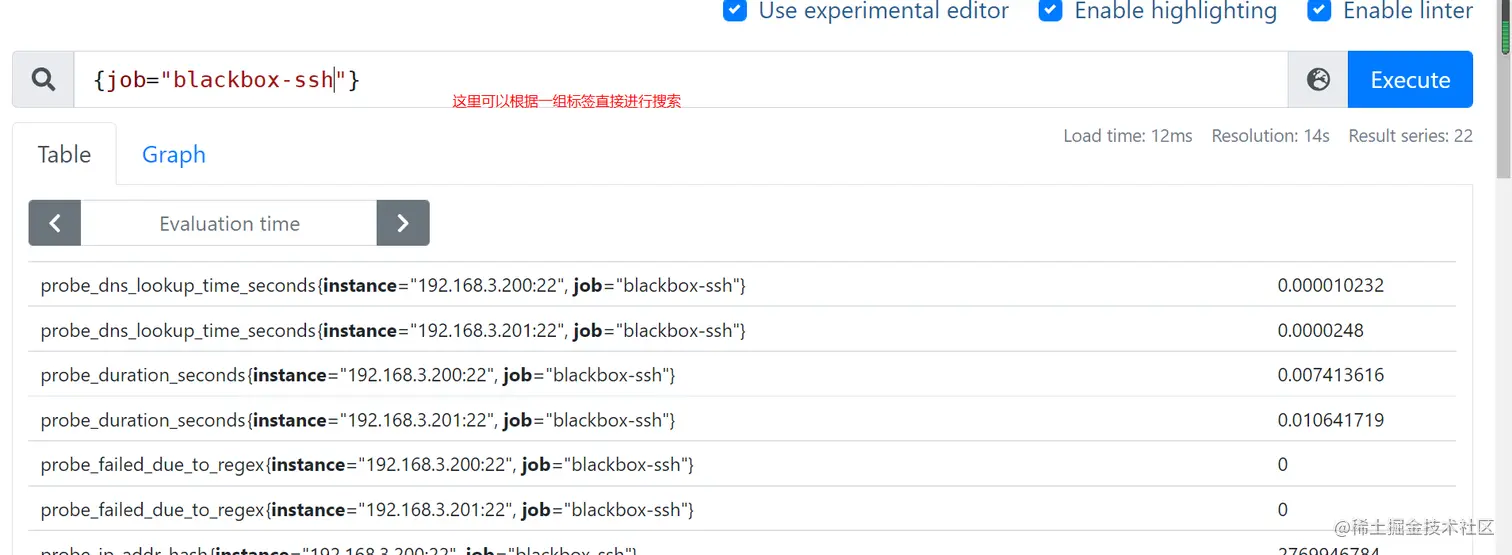

结果截图

icmp探测

配置方法

  - job_name: 'blackbox_icmp'
    metrics_path: /probe
    params:
      module: [icmp]
    static_configs:
      - targets:
        - ip1
        - ip2
        - baidu.com
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 127.0.0.1:9115  # The blackbox exporter's real hostname:port.

原理解析

使用icmp模块，对应icmp探针

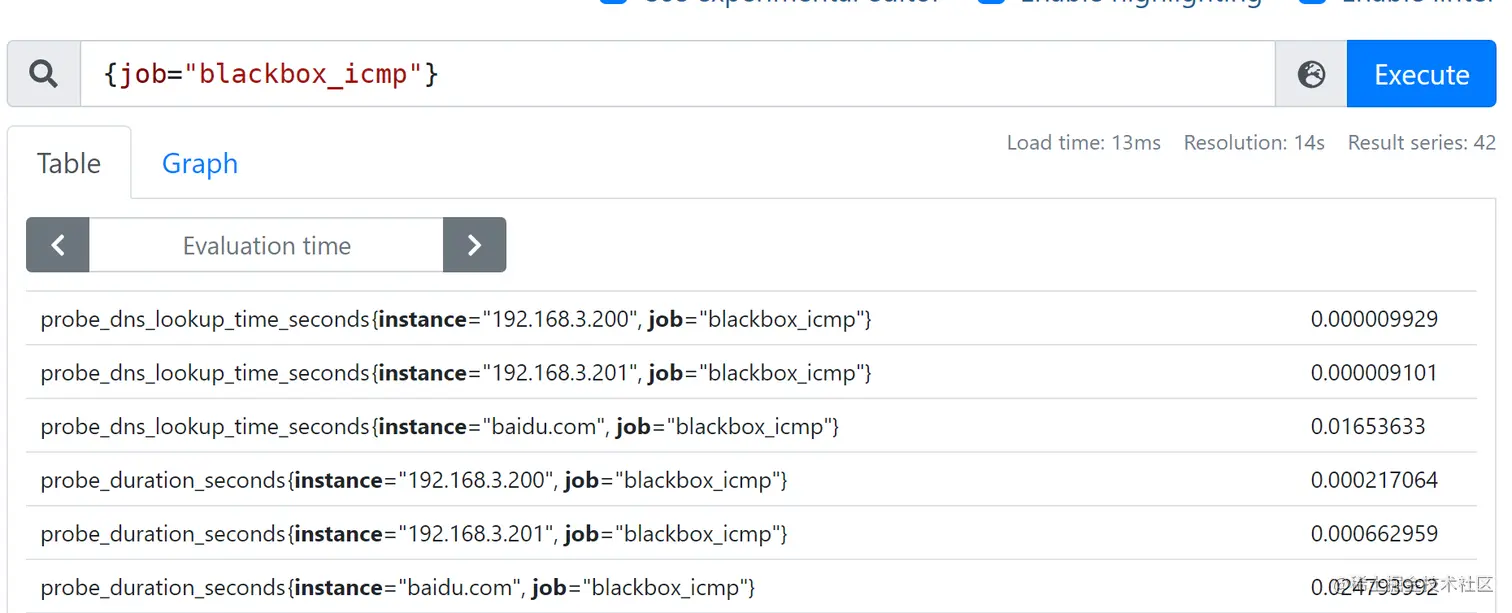

结果截图

自定义HEAD进行请求

modules:
  http_head_200_module:
    prober: http
    timeout: 5s
    http:
      method: HEAD
      valid_http_versions: [HTTP/1.1, HTTP/2]
      valid_status_codes: [200]

模拟

package main

import (
	"fmt"
	"net/http"
)

func main() {
	http.HandleFunc("/head", func(w http.ResponseWriter, r *http.Request) {
		if r.Method != http.MethodHead {
			http.Error(w, "Invalid request method", http.StatusMethodNotAllowed)
			return
		}

		// 对于HEAD请求，通常只需要发送头信息，不需要实体的主体内容。
		// 你可以在这里设置你需要的头信息。
		w.Header().Set("Content-Type", "text/html; charset=utf-8")
		w.WriteHeader(http.StatusOK)
	})

	fmt.Println("Starting server on port 8052")
	http.ListenAndServe(":8052", nil)
}

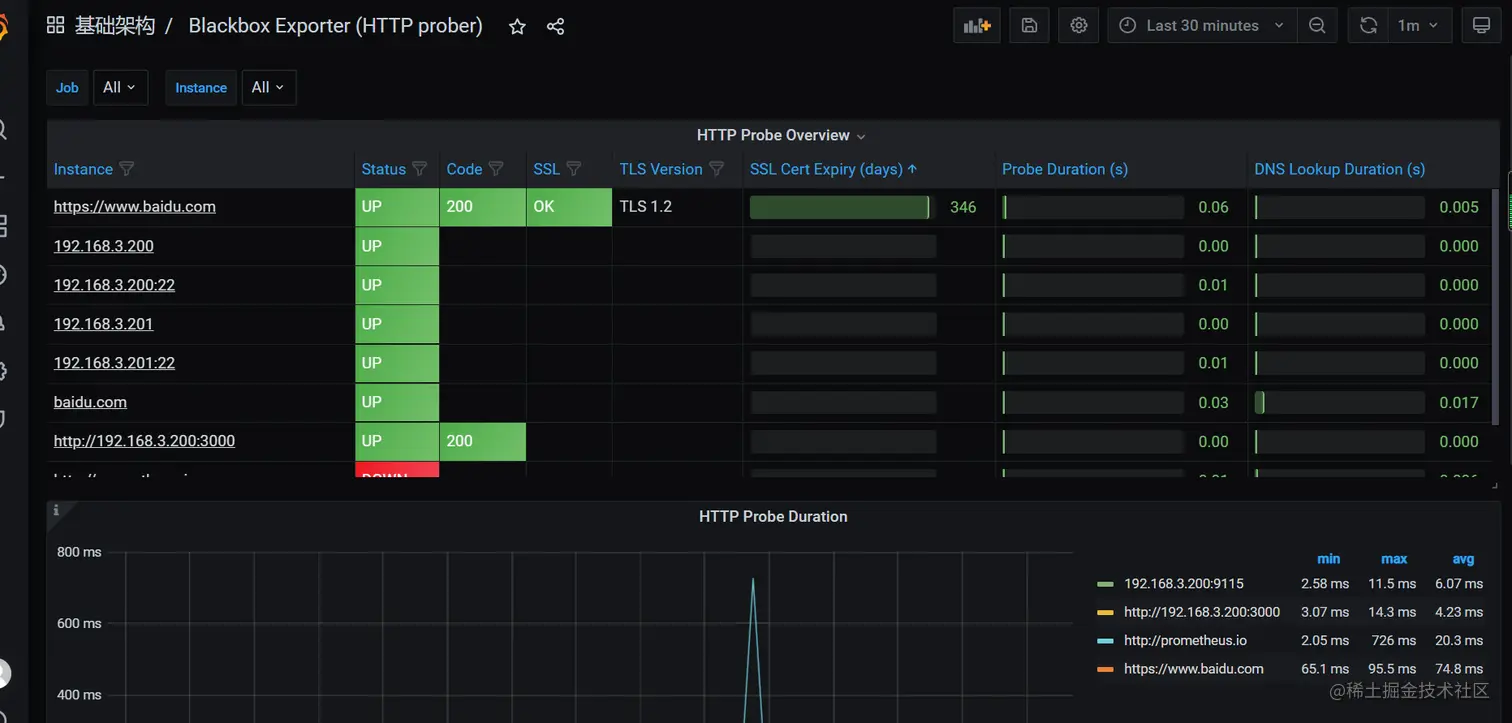

grafana大盘

grafana 上导入 blackbox_exporter dashboard

地址 grafana.com/grafana/das…
举例图片

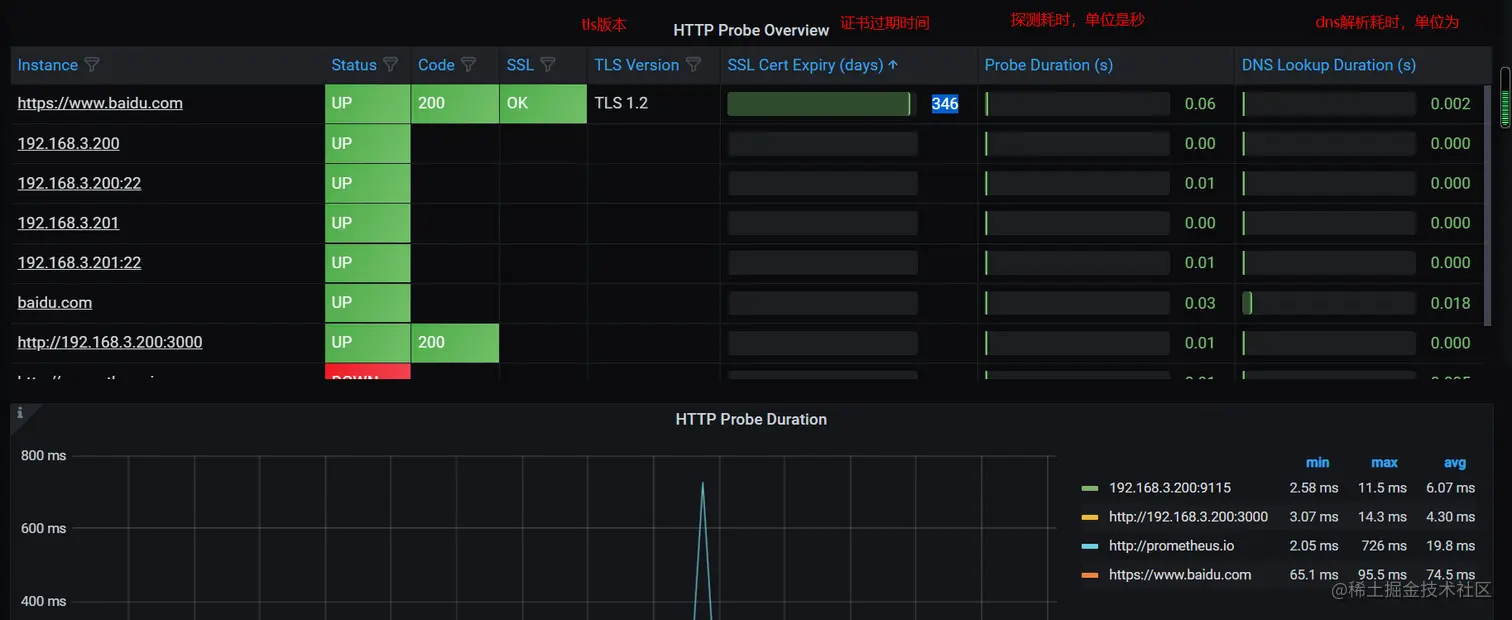

http总览图
value_mapping设置展示

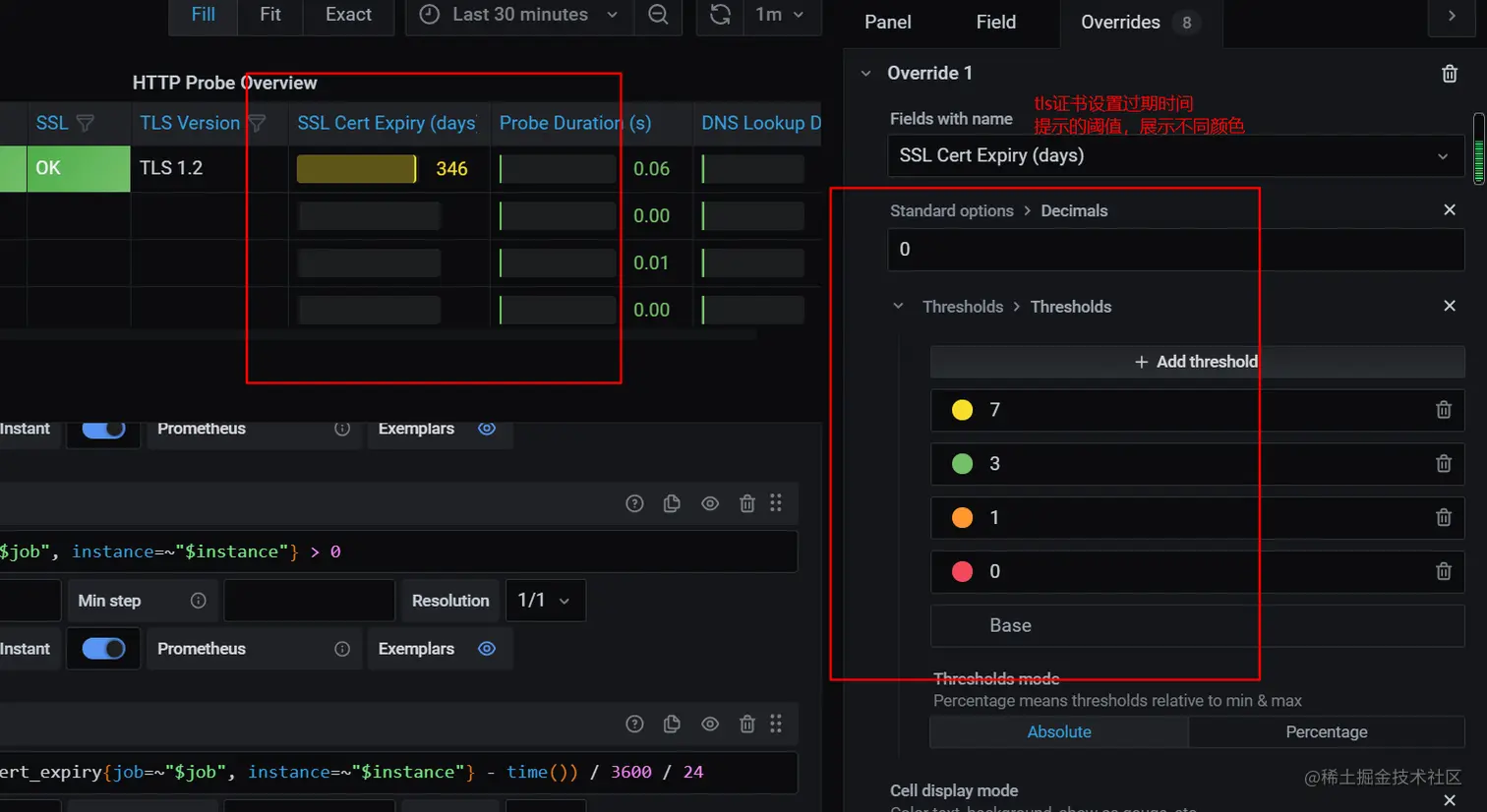

设置阈值，展示不同背景色

告警配置讲解

所有模块都适用的

探测失败probe_success ==0
探测时间阈值 probe_duration_seconds > 5
dns解析时间超过5秒 probe_dns_lookup_time_seconds > 5

http模块

http接口返回状态码4xx/5xx错误probe_http_status_code >=400
https证书过期时间小于7天(probe_ssl_earliest_cert_expiry - time()) / 3600 / 24 <7
http探测连接耗时大于5秒probe_http_duration_seconds{phase="connect"} >5

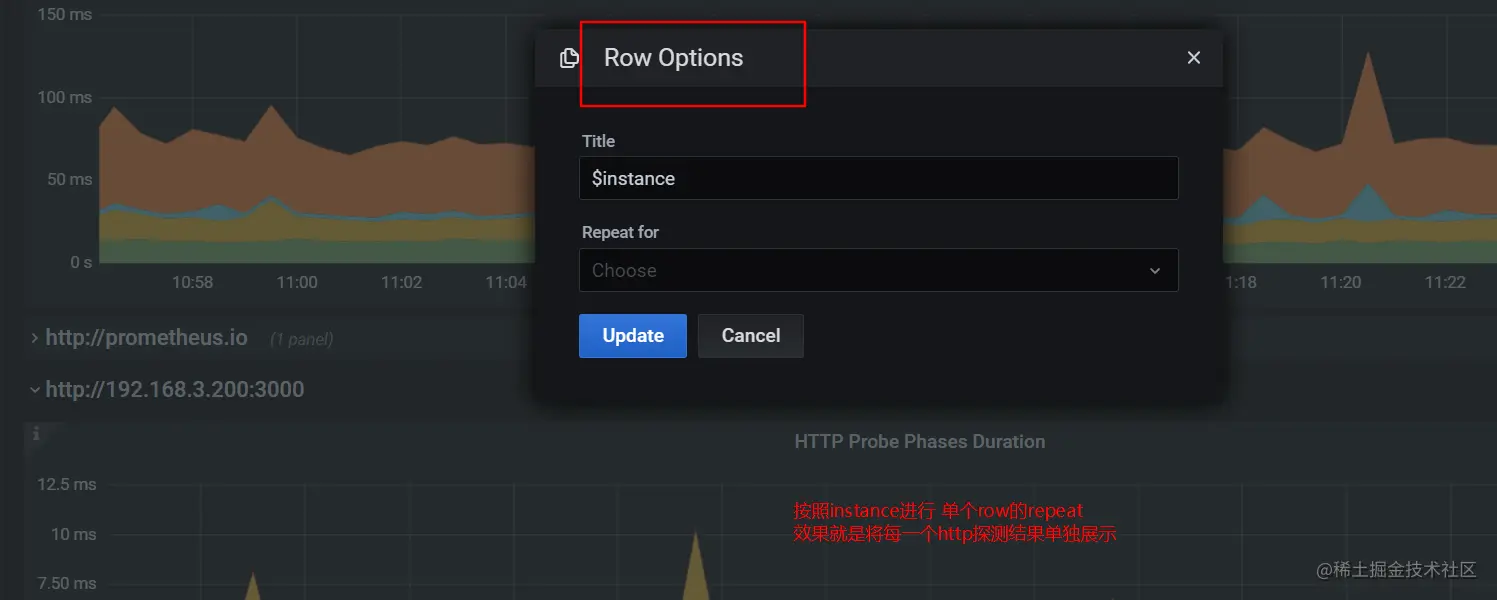

根据instance 进行row的repeat

blackbox 进行调优的策略

增加超时时间：如果你的网络环境延迟高，或者你的服务响应慢，你可能需要增加Blackbox Exporter的超时时间。你可以在模块的配置中设置timeout参数，例如timeout: 10s。请注意，超时时间不应超过Prometheus的scrape timeout。
减少探测频率：如果你的服务不需要实时监控，你可以考虑减少探测频率。在Prometheus的配置文件中，可以设置scrape_interval参数来调整探测频率。例如，设置scrape_interval: 1m来每分钟探测一次。
使用更快的网络连接：如果可能的话，让Blackbox Exporter运行在网络延迟低、带宽高的环境中可以提高性能。例如，如果你在云环境中，你可以考虑将Blackbox Exporter部署在网络性能优良的实例上。
按需探测：如果有些目标并不需要全天候监控，你可以设置规则只在需要的时候对它们进行探测。例如，你可以在工作时间对你的内部服务进行探测，而在非工作时间停止探测。
使用更有效的探测方法：某些探测方法比其他方法更有效。例如，如果你只关心服务器是否在线，ICMP探测（即Ping）可能比HTTP探测更有效。考虑你的监控需求，并选择最有效的探测方法。

blackbox框架源码解读

main中注册 /probe handler

	http.HandleFunc(path.Join(*routePrefix, "/probe"), func(w http.ResponseWriter, r *http.Request) {
		sc.Lock()
		conf := sc.C
		sc.Unlock()
		probeHandler(w, r, conf, logger, rh)
	})

probeHandler函数中解析请求的module参数和target参数

获取 module参数

moduleName := r.URL.Query().Get("module")

根据启动时配置文件中加载的模块找到对应的模块

module, ok := c.Modules[moduleName]

解析请求的target参数

target := params.Get("target")

根据解析得到的模块，找到对应的底层探针

prober, ok := Probers[module.Prober]

执行对应的探针函数，这步是核心

success := prober(ctx, target, module, registry, sl)

http 探测代码解读

根据上面的解读我们，得知最核心的流程就是探针函数的执行

http探针

代码位置 D:\go_path\pkg\mod\github.com\prometheus\blackbox_exporter@v0.19.0\prober\http.go 中的ProbeHTTP

源码解读

底层使用 net/http/httptrace库
在HTTP客户端请求的整个生命周期中收集细粒度信息的工具，收集的信息可用于调试延迟问题，服务监控，编写自适应系统等。

	trace := &httptrace.ClientTrace{
		DNSStart:             tt.DNSStart,
		DNSDone:              tt.DNSDone,
		ConnectStart:         tt.ConnectStart,
		ConnectDone:          tt.ConnectDone,
		GotConn:              tt.GotConn,
		GotFirstResponseByte: tt.GotFirstResponseByte,
		TLSHandshakeStart:    tt.TLSHandshakeStart,
		TLSHandshakeDone:     tt.TLSHandshakeDone,
	}
	request = request.WithContext(httptrace.WithClientTrace(request.Context(), trace))

这个库的用法就是可以在http各个阶段设置对应的钩子处理函数
同时设定很多时间点对象

// roundTripTrace holds timings for a single HTTP roundtrip.
type roundTripTrace struct {
	tls           bool
	start         time.Time
	dnsDone       time.Time
	connectDone   time.Time
	gotConn       time.Time
	responseStart time.Time
	end           time.Time
	tlsStart      time.Time
	tlsDone       time.Time
}

那么在对应的事件触发时，trace调用实现设定好的钩子函数给相关的时间对象赋值，比如下面的dns解析结束的例子
DNSDone发生时将dnsDone时间对象设置为当前时间

func (t *transport) DNSDone(_ httptrace.DNSDoneInfo) {
	t.mu.Lock()
	defer t.mu.Unlock()
	t.current.dnsDone = time.Now()
}

最后进行各阶段统计耗时的计算，算时间差即可

durationGaugeVec.WithLabelValues("resolve").Add(trace.dnsDone.Sub(trace.start).Seconds())

各阶段耗时统计

## http trace中对于http各个状态的描述
- dns解析时间:              DNSDone-DNSStart
- tls握手时间:              gotConn - DNSDone
- tls connect连接时间:      connectDone - DNSDone
- 非tls connect连接时间:    gotConn - DNSDone
- processing 服务端处理时间: responseStart - gotConn
- transfer 数据传输时间:     end - responseStart

类似的代码可以看下httpstat

    go get github.com/davecheney/httpstat

![image.png](http://jutibolg.oss-cn-shenzhen.aliyuncs.com/908/1629511000000/4c7654dae3174ea99fbfc6ec3087b28a.png)

多实例探针型采集配置

  - job_name: 'blackbox-http'
    # metrics的path 注意不都是/metrics
    metrics_path: /probe
    # 传入的参数
    params:
      module: [http_2xx]  # Look for a HTTP 200 response.
    static_configs:
      - targets:
        - http://prometheus.io    # Target to probe with http.
        - https://www.baidu.com   # Target to probe with https.
    relabel_configs:
      - source_labels: [__address__]
        target_label: __param_target
      - source_labels: [__param_target]
        target_label: instance
      - target_label: __address__
        replacement: 127.0.0.1:9115  # The blackbox exporter's real hostname:port.

进行一下解读

prometheus首先读取job中的targets，把target赋值给 __address__标签，此标签代表采集的地址
将 __address__标签赋值给__param_target标签，因为prometheus 访问blackbox需要传参， __param_target代表target参数
将 __param_target标签赋值给instance标签，因为后面监控数据需要instance标签做被探测实例的标记
将__address__标签替换成真实的blackbox地址，因为prometheus是请求blackbox地址而不是探测的目标地址

relabel源码阅读

位置在D:\go_path\pkg\mod\github.com\prometheus\prometheus\scrape\target.go+ 328
populateLabels函数，处理标签relabel流程
先设置job级别的 3个标签 job、__metrics_path__、 __scheme__

	scrapeLabels := []labels.Label{
		{Name: model.JobLabel, Value: cfg.JobName},
		{Name: model.MetricsPathLabel, Value: cfg.MetricsPath},
		{Name: model.SchemeLabel, Value: cfg.Scheme},
	}

再根据job配置中的 params设置所有参数标签 __param_

    //  再根据job配置中的 params设置所有参数标签 `__param_`
    	for k, v := range cfg.Params {
		if len(v) > 0 {
			lb.Set(model.ParamLabelPrefix+k, v[0])
		}
	}

调用 relabel.Process处理relabel config
relabel.Process中会根据配置的action 进行处理

	switch cfg.Action {
	case Drop:
		if cfg.Regex.MatchString(val) {
			return nil
		}
	case Keep:
		if !cfg.Regex.MatchString(val) {
			return nil
		}
	case Replace:
		lb.Set(string(target), string(res))
    }

默认的action就是 replace

	DefaultRelabelConfig = Config{
		Action:      Replace,
		Separator:   ";",
		Regex:       MustNewRegexp("(.*)"),
		Replacement: "$1",
	}

对于我们上面的例子中就是 source赋值给target
再回到populateLabels函数，处理__address__标签，如果没有端口则设置端口和scheme

lb.Set(model.AddressLabel, addr)

删掉 __meta_开头的标签

    for _, l := range lset {
    if strings.HasPrefix(l.Name, model.MetaLabelPrefix) {
        lb.Del(l.Name)
    }

populateLabels最后一步，把将 instance标签设置为addr的值

if v := lset.Get(model.InstanceLabel); v == "" {
    lb.Set(model.InstanceLabel, addr)
}

addr 就是 __address__的值

address标签和target的关系

__address__标签来自于各个服务发现给出的，比如常规的yaml解析的时候
D:\go_path\pkg\mod\github.com\prometheus\prometheus@v1.8.2-0.20210321183757-31a518faab18\discovery\targetgroup\targetgroup.go

func (tg *Group) UnmarshalYAML(unmarshal func(interface{}) error) error {
	g := struct {
		Targets []string       `yaml:"targets"`
		Labels  model.LabelSet `yaml:"labels"`
	}{}
	if err := unmarshal(&g); err != nil {
		return err
	}
	tg.Targets = make([]model.LabelSet, 0, len(g.Targets))
	for _, t := range g.Targets {
		tg.Targets = append(tg.Targets, model.LabelSet{
			model.AddressLabel: model.LabelValue(t),
		})
	}
	tg.Labels = g.Labels
	return nil
}

采集http请求时获取target最终参数

这些参数后面会加在请求目标地址的时候，代码位置 D:\go_path\src\github.com\prometheus\prometheus\scrape\target.go
在target的URL方法中可以看到几个重要的参数 Schema、host、path、params

func (t *Target) URL() *url.URL {
	params := url.Values{}

	for k, v := range t.params {
		params[k] = make([]string, len(v))
		copy(params[k], v)
	}
	for _, l := range t.labels {
		if !strings.HasPrefix(l.Name, model.ParamLabelPrefix) {
			continue
		}
		ks := l.Name[len(model.ParamLabelPrefix):]

		if len(params[ks]) > 0 {
			params[ks][0] = l.Value
		} else {
			params[ks] = []string{l.Value}
		}
	}

	return &url.URL{
		Scheme:   t.labels.Get(model.SchemeLabel),
		Host:     t.labels.Get(model.AddressLabel),
		Path:     t.labels.Get(model.MetricsPathLabel),
		RawQuery: params.Encode(),
	}
}

在最终的采集动作中，会获取target的URL方法获取地址和参数，位置 D:\go_path\src\github.com\prometheus\prometheus\scrape\scrape.go

func (s *targetScraper) scrape(ctx context.Context, w io.Writer) (string, error) {
	if s.req == nil {
		req, err := http.NewRequest("GET", s.URL().String(), nil)
    }
}

blackbox_exporter使用

部署

项目地址

下载地址

使用ansible部署 blackbox_exporter

检查部署情况

页面访问blackbox

页面访问target http探测

结果解读

默认支持的7种探测模块解析

对应的3种底层探针

使用参数将采集任务配置到prometheus

blackbox_exporter 需要传入target 和 module 参数，采用下列方式加入的采集池中

会发现如此配置之后 实例数据只有blackbox_exporter的地址 而没有target的地址

正确配置方式

使用 relabel_configs 做标签替换

查看效果

http探测指标讲解

ssh探测

配置方法

原理解析

icmp探测

配置方法

原理解析

自定义HEAD进行请求

grafana大盘

grafana 上导入 blackbox_exporter dashboard

告警配置讲解

所有模块都适用的

http模块

根据instance 进行row的repeat

blackbox 进行调优的策略

blackbox框架源码解读

main中注册 /probe handler

probeHandler函数中 解析请求的module参数和target参数

http 探测代码解读

http探针

源码解读

多实例探针型采集配置

进行一下解读

relabel源码阅读

__address__标签和target的关系

采集http请求时获取target最终参数

会发现如此配置之后实例数据只有blackbox_exporter的地址而没有target的地址

probeHandler函数中解析请求的module参数和target参数

address标签和target的关系
