一、下载

版本：4.9.4

源码下载地址：archive.apache.org/dist/rocket…

源码构建：

$ mvn -Prelease-all -DskipTests -Dspotbugs.skip=true clean install -U

$ cd distribution/target/rocketmq-4.9.4/rocketmq-4.9.4

安装包下载地址：archive.apache.org/dist/rocket…

二、安装

准备一台CentOS7的Linux机器，快速把RocketMQ给运行起来。我使用的Linux版本如下：

[root@localhost bin]# uname -a

Linux localhost.localdomain 3.10.0-1127.el7.x86_64 #1 SMP Tue Mar 31 23:36:51 UTC 2020 x86_64 x86_64 x86_64 GNU/Linux

我们需要创建一个操作用户用来运行自己的程序，与root用户区分开。使用root用户创建一个oper用户，并给他创建一个工作目录：

[root@worker1 ~]# useradd oper
[root@worker1 ~]# passwd oper
设置用户密码
[root@worker1 ~]# mkdir /app
[root@worker1 ~]# chown oper:oper /app

运行RocketMQ需要先安装JDK。我们采用目前最稳定的JDK1.8版本。CentOS可以采用课件资料中的jdk-8u171-linux-x64.tar.gz，也可以自行去Oracle官网上下载。然后用FTP上传到oper用户的工作目录下。由oper用户解压到/app/jdk1.8目录下。

[oper@worker1 tools]$ tar -zxvf jdk-8u171-linux-x64.tar.gz

[oper@worker1 tools]$ mv jdk1.8.0_171/ /app/jdk1.8

配置环境变量。使用 vi ~/.bash_profile编辑文件，在下面加入以下内容：

export JAVA_HOME=/app/jdk1.8/
PATH= JAVAHOME/bin:JAVA_HOME/bin:PATH:HOME/.local/bin:HOME/.local/bin:HOME/bin
export PATH

编辑完成后，执行 source ~/.bash_profile让环境变量生效。输入java -version能查看到以下内容表明JDK安装成功了。

[oper@worker1 ~]$ java -version
java version "1.8.0_171"
Java(TM) SE Runtime Environment (build 1.8.0_171-b11)
Java HotSpot(TM) 64-Bit Server VM (build 25.171-b11, mixed mode)

然后我们把下载的rocketmq-all-4.9.4-bin-release.zip在本地完成解压，并上传到/app/rocketmq目录。完成后，把rocketmq的bin目录也配置到环境变量当中。 vi ~/.bash_profile，加入以下内容，并执行source ~/.bash_profile让环境变量生效：

export JAVA_HOME=/app/jdk1.8/
export ROCKETMQ_HOME=/app/rocketmq/rocketmq-all-4.9.1-bin-release
PATH=ROCKETMQHOME/bin:ROCKETMQ_HOME/bin:JAVA_HOME/bin:PATH:PATH:HOME/.local/bin:$HOME/bin
export PATH

这样RocketMQ就安装完成了。我们把他运行起来。这个ROCKETMQ_HOME的环境变量是必须要单独配置的，如果不配置的话，启动NameSever和Broker都会报错。这个环境变量的作用是用来加载$ROCKETMQ_HOME/conf下的除broker.conf以外的几个配置文件。所以实际情况中，可以不按这个配置，但是一定要能找到配置文件。

三、快速运行RocketMQ

3.1 RocketMQ的工作原理

RocketMQ由以下这几个组件组成：

NameServer提供轻量级的Broker路由服务
Broker实际处理消息存储、转发等服务的核心组件。
Producer消息生产者集群。通常是业务系统中的一个功能模块。
Consumer消息消费者集群。通常也是业务系统中的一个功能模块。

所以我们要启动RocketMQ服务，需要先启动NameServer。

3.2 NameServer服务搭建

启动NameServer非常简单， 在$ROCKETMQ_HOME/bin目录下有个mqadminsrv。直接执行这个脚本就可以启动RocketMQ的NameServer服务。

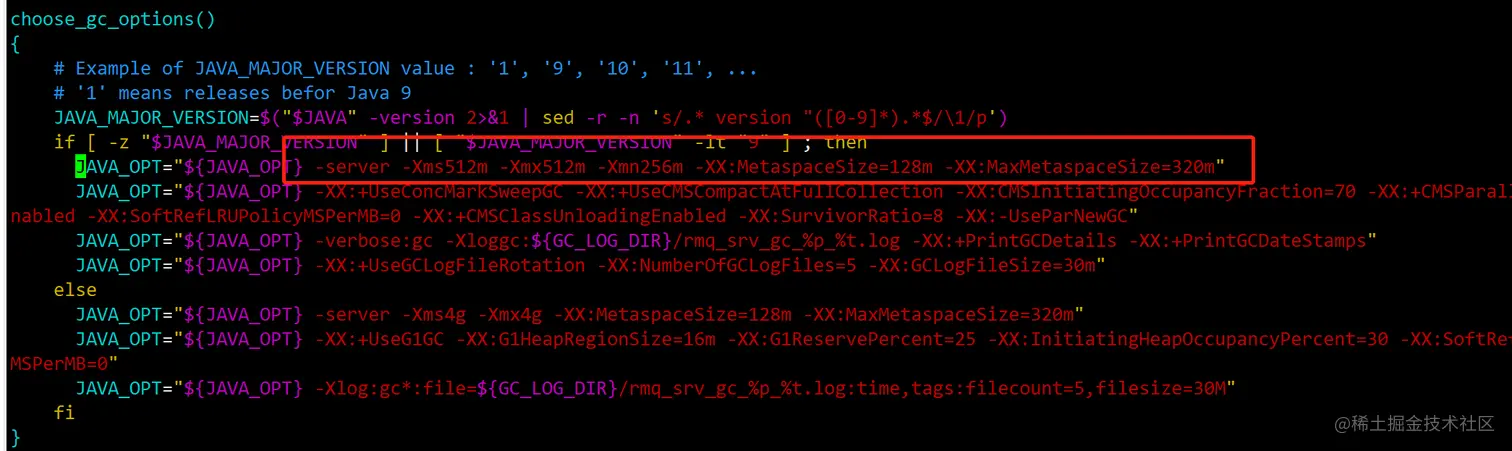

但是要注意，RocketMQ默认预设的JVM内存是4G，这是RocketMQ给我们的最佳配置。但是通常我们用虚拟机的话都是不够4G内存的，所以需要调整下JVM内存大小。修改的方式是直接修改runserver.sh。 用vi runserver.sh编辑这个脚本，在脚本中找到这一行调整内存大小为512M。

JAVA_OPT="${JAVA_OPT} -server -Xms512m -Xmx512m -Xmn256m -XX:MetaspaceSize=128m -XX:MaxMetaspaceSize=320m"

然后我们用静默启动的方式启动NameServer服务：

nohup sh bin/mqnamesrv &

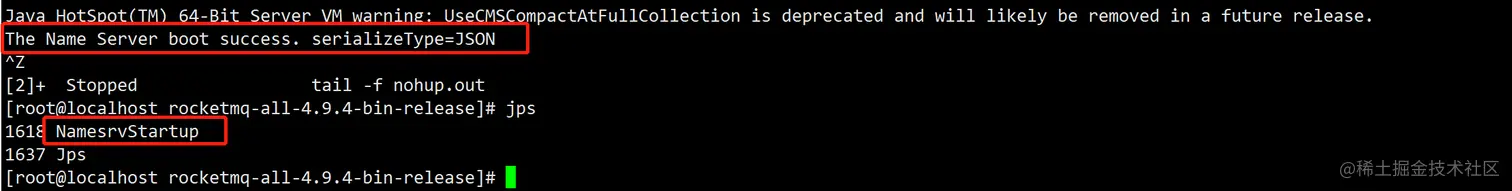

启动完成后，在nohup.out里看到这一条关键日志就是启动成功了。并且使用jps指令可以看到有一个NamesrvStartup进程。

3.3 Broker服务搭建

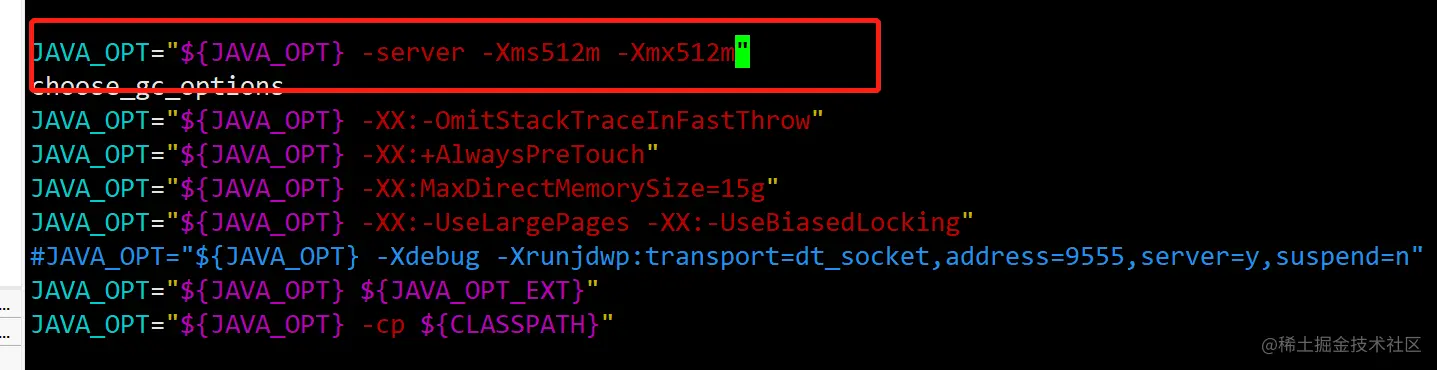

启动Broker的脚本是runbroker.sh。Broker的默认预设内存是8G，启动前，如果内存不够，同样需要调整下JVM内存。vi runbroker.sh，找到这一行，进行内存调整。

JAVA_OPT="${JAVA_OPT} -server -Xms512m -Xmx512m"

然后我们需要找到$ROCKETMQ_HOME/conf/broker.conf， vi指令进行编辑，在最下面加入一个配置：

autoCreateTopicEnable=true

然后也以静默启动的方式启动runbroker.sh：

nohup sh bin/mqbroker -n localhost:9876 &

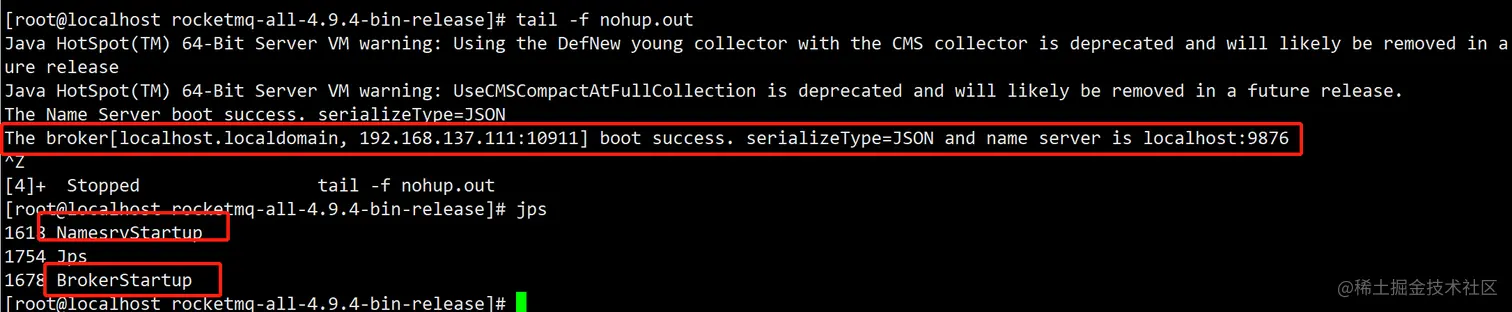

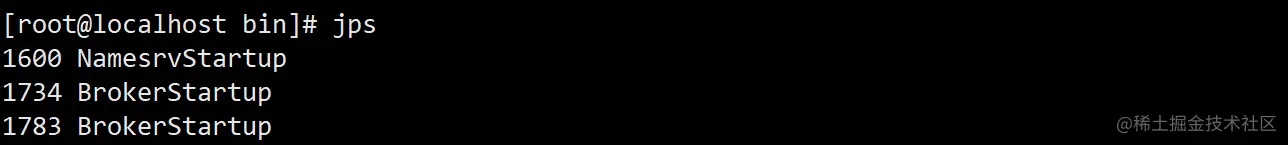

启动完成后，同样是检查nohup.out日志，有这一条关键日志就标识启动成功了。 并且jps指令可以看到一个BrokerStartup进程。

在观察runserver.sh和runbroker.sh时，我们还可以查看到其他的JVM执行参数，这些参数都可以进行定制。例如我们观察到一个比较有意思的地方，nameServer使用的是CMS垃圾回收器，而Broker使用的是G1垃圾回收器。

3.4 消息收发

在RocketMQ的安装包中，提供了一个tools.sh工具可以用来在命令行快速验证RocketMQ服务。首先需要配置一个环境变量NAMESRV_ADDR指向我们启动的NameServer服务。

export NAMESRV_ADDR=localhost:9876

然后启动消息生产者发送消息：默认会发1000条消息：

sh bin/tools.sh org.apache.rocketmq.example.quickstart.Producer

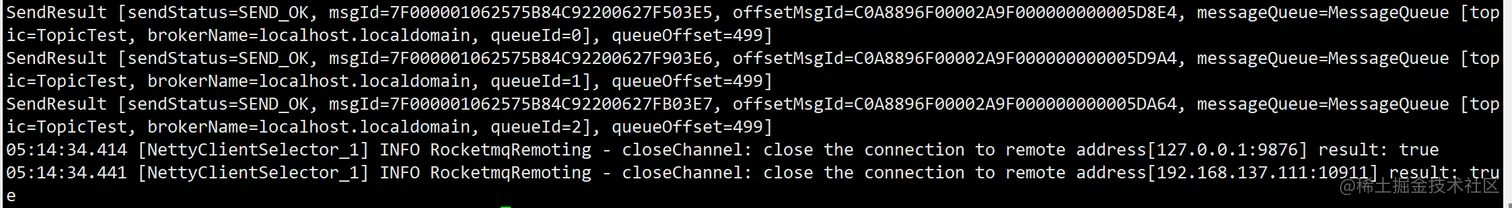

这日志中，上面部分就是我们发送的消息的内容。后面两句标识消息生产者正常关闭。

然后启动消息消费者接收消息：

sh bin/tools.sh org.apache.rocketmq.example.quickstart.Consumer

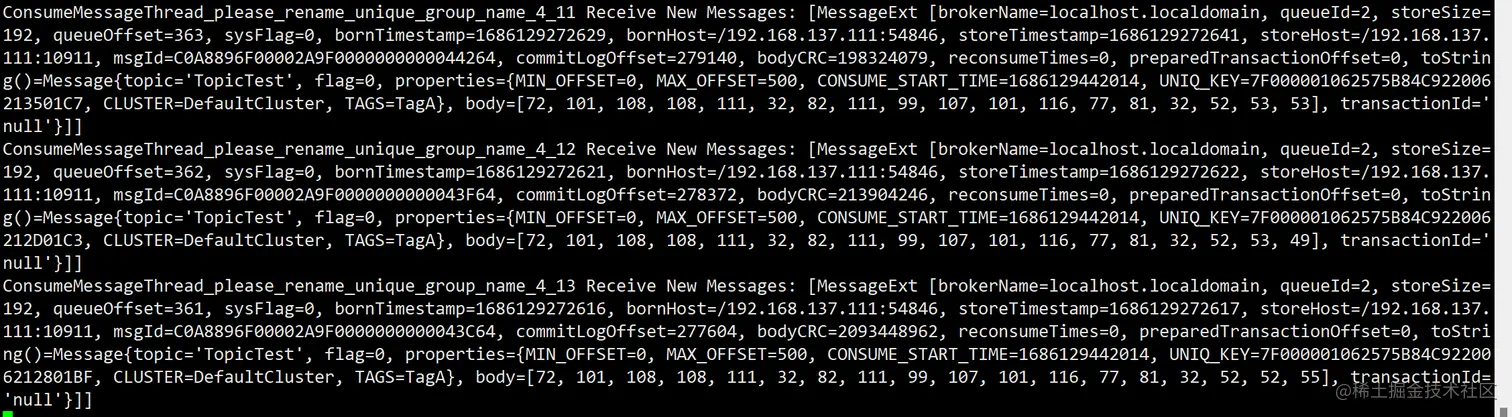

启动后，可以看到消费到的消息：

[MessageExt [brokerName=localhost.localdomain, queueId=2, storeSize=192, queueOffset=361, sysFlag=0, bornTimestamp=1686129272616, bornHost=/192.168.137.111:54846, storeTimestamp=1686129272617, storeHost=/192.168.137.111:10911, msgId=C0A8896F00002A9F0000000000043C64, commitLogOffset=277604, bodyCRC=2093448962, reconsumeTimes=0, preparedTransactionOffset=0, toString()=Message{topic='TopicTest', flag=0, properties={MIN_OFFSET=0, MAX_OFFSET=500, CONSUME_START_TIME=1686129442014, UNIQ_KEY=7F000001062575B84C922006212801BF, CLUSTER=DefaultCluster, TAGS=TagA}, body=[72, 101, 108, 108, 111, 32, 82, 111, 99, 107, 101, 116, 77, 81, 32, 52, 52, 55], transactionId='null'}]]

日志中MessageExt后的整个内容就是一条完整的RocketMQ消息。我们要对这个消息的结构有个大概的了解，后面会对这个消息进行深入的理解。

其中比较关键的属性有：brokerName，queueId，msgId，topic，cluster，tags，body，transactionId。先找下这些属性在哪里。

而这个Consume指令并不会结束，他会继续挂起，等待消费其他的消息。我们可以使用CTRL+C停止该进程。

3.5 关闭RocketMQ服务

要关闭RocketMQ服务可以通过mqshutdown脚本直接关闭：

1.关闭NameServer

sh bin/mqshutdown namesrv

2.关闭Broker

sh bin/mqshutdown broker

四、RocketMQ集群架构

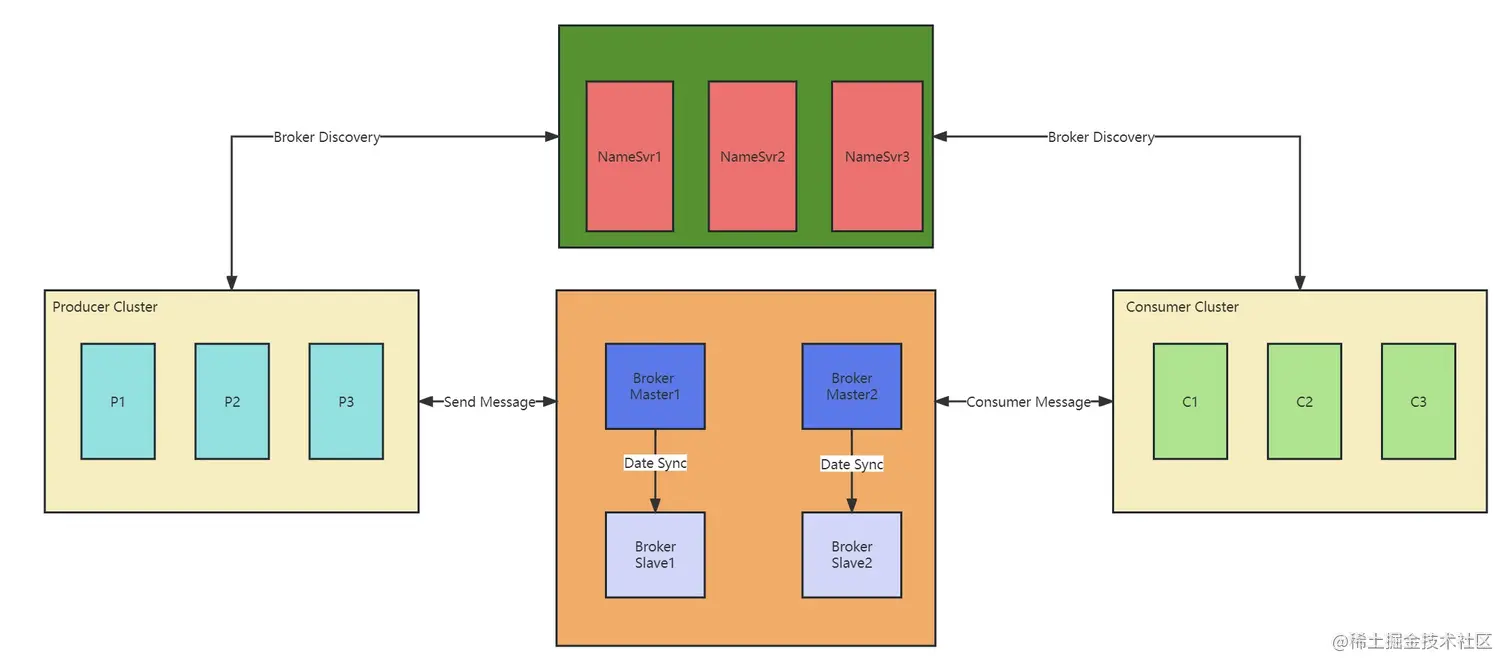

4.1 RocketMQ集群架构解析

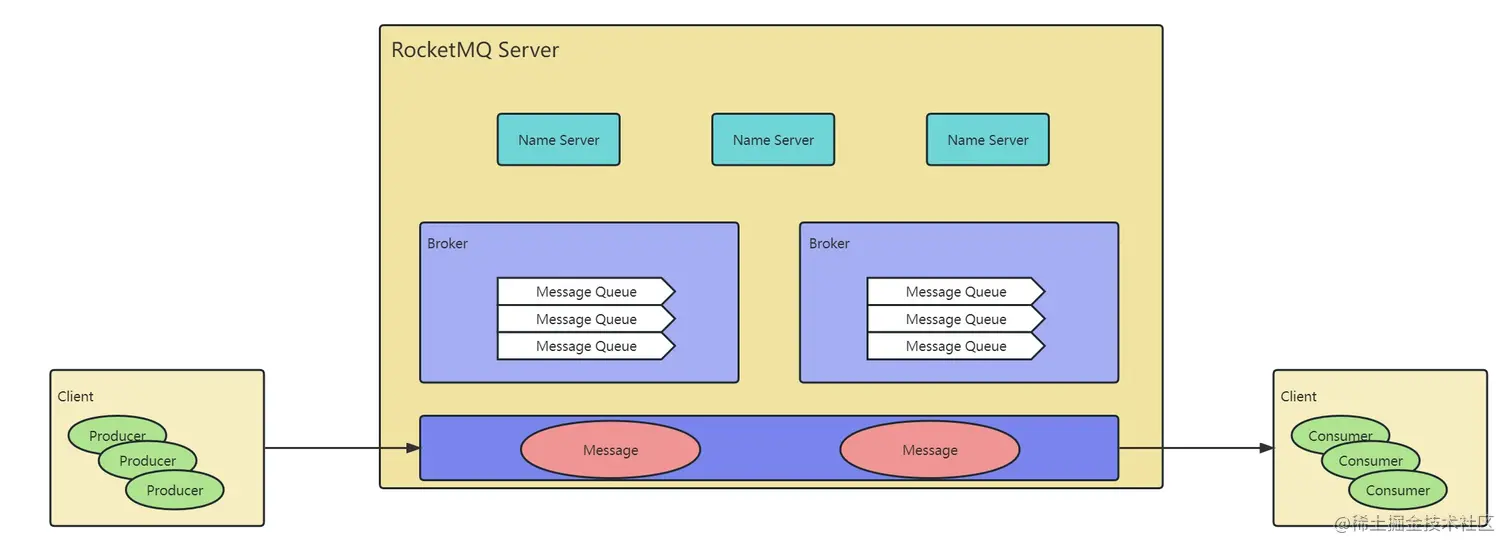

一个完整的RocketMQ集群中，有如下几个角色：

Producer消息发送者，类比寄件人
Consumer消息接受者，类比收件人
Broker暂存和传输消息，类比菜鸟驿站
NameServer管理Broker，类比菜鸟驿站管理中心
Topic区分消息的类别，一个发送者可以发送消息给一个或者多个Topic；一个消息的接收者可以订阅一个或者多个Topic消息。
Message Queue相当于Topic的分区 ，用于并行发送接收消息。在我们之前的测试案例中，一个queueId就代表了一个MessageQueue。

4.2 RocketMQ集群搭建与优化

4.2.1 实验环境

准备三台虚拟机，硬盘空间建议大于4G。配置机器名。

192.168.137.111 worker1

192.168.137.112 worker2

192.168.137.113 worker3

4.2.2 安装RocketMQ

上传配套的运行包rocketmq-all-4.9.4-bin-release.zip，直接解压到/app/rocketmq目录。然后配置环境变量：

export ROCKETMQ_HOME=/app/rocketmq/rocketmq-all-4.9.1-bin-release

4.2.3 配置RocketMQ主从集群

我们为了便于观察，这次搭建一个2主2从异步刷盘的集群，所以我们会使用conf/2m-2s-async下的配置文件。预备设计的集群情况如下：

机器名nemaeServer节点部署broker节点部署
worker1nameserver
worker2nameserverbroker-a, broker-b-s
worker3nameserverbroker-b,broker-a-s

****所以修改的配置文件是进入rocketmq的conf目录下修改2m-2s-async的配置文件。主要是配置broker.conf文件。

在rocketmq的conf目录下可以看到rocketmq建议的各种配置方式：

  • 2m-2s-async: 2主2从异步刷盘(吞吐量较大，但是消息可能丢失),
  • 2m-2s-sync：2主2从同步刷盘(吞吐量会下降，但是消息更安全)，
  • 2m-noslave：2主无从(单点故障)，然后还可以直接配置broker.conf，进行单点环境配置。
  • 而dleger就是用来实现主从切换的。集群中的节点会基于Raft协议随机选举出一个leader，其他的就都是follower。通常正式环境都会采用这种方式来搭建集群。

我们这次采用2m-2s-async的方式搭建集群。

4.2.4 配置第一组broker-a

在worker2上先配置borker-a的master节点。先配置2m-2s-async/broker-a.properties。

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-a
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=worker1:9876;worker2:9876;worker3:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/app/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/app/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/app/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/app/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/app/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/app/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=ASYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

该节点对应的从节点在worker3上。修改2m-2s-async/broker-a-s.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-a
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=worker1:9876;worker2:9876;worker3:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/app/rocketmq/storeSlave
#commitLog 存储路径
storePathCommitLog=/app/rocketmq/storeSlave/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/app/rocketmq/storeSlave/consumequeue
#消息索引存储路径
storePathIndex=/app/rocketmq/storeSlave/index
#checkpoint 文件存储路径
storeCheckpoint=/app/rocketmq/storeSlave/checkpoint
#abort 文件存储路径
abortFile=/app/rocketmq/storeSlave/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

4.2.5 配置第二组broker-b

这一组broker的主节点在worker3上，所以需要配置worker3上的config/2m-2s-async/broker-b.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-b
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=0
#nameServer地址，分号分割
namesrvAddr=worker1:9876;worker2:9876;worker3:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=10911
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/app/rocketmq/store
#commitLog 存储路径
storePathCommitLog=/app/rocketmq/store/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/app/rocketmq/store/consumequeue
#消息索引存储路径
storePathIndex=/app/rocketmq/store/index
#checkpoint 文件存储路径
storeCheckpoint=/app/rocketmq/store/checkpoint
#abort 文件存储路径
abortFile=/app/rocketmq/store/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=ASYNC_MASTER
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

然后他对应的slave在worker2上，修改work2上的 conf/2m-2s-async/broker-b-s.properties

#所属集群名字，名字一样的节点就在同一个集群内
brokerClusterName=rocketmq-cluster
#broker名字，名字一样的节点就是一组主从节点。
brokerName=broker-b
#brokerid,0就表示是Master，>0的都是表示 Slave
brokerId=1
#nameServer地址，分号分割
namesrvAddr=worker1:9876;worker2:9876;worker3:9876
#在发送消息时，自动创建服务器不存在的topic，默认创建的队列数
defaultTopicQueueNums=4
#是否允许 Broker 自动创建Topic，建议线下开启，线上关闭
autoCreateTopicEnable=true
#是否允许 Broker 自动创建订阅组，建议线下开启，线上关闭
autoCreateSubscriptionGroup=true
#Broker 对外服务的监听端口
listenPort=11011
#删除文件时间点，默认凌晨 4点
deleteWhen=04
#文件保留时间，默认 48 小时
fileReservedTime=120
#commitLog每个文件的大小默认1G
mapedFileSizeCommitLog=1073741824
#ConsumeQueue每个文件默认存30W条，根据业务情况调整
mapedFileSizeConsumeQueue=300000
#destroyMapedFileIntervalForcibly=120000
#redeleteHangedFileInterval=120000
#检测物理文件磁盘空间
diskMaxUsedSpaceRatio=88
#存储路径
storePathRootDir=/app/rocketmq/storeSlave
#commitLog 存储路径
storePathCommitLog=/app/rocketmq/storeSlave/commitlog
#消费队列存储路径存储路径
storePathConsumeQueue=/app/rocketmq/storeSlave/consumequeue
#消息索引存储路径
storePathIndex=/app/rocketmq/storeSlave/index
#checkpoint 文件存储路径
storeCheckpoint=/app/rocketmq/storeSlave/checkpoint
#abort 文件存储路径
abortFile=/app/rocketmq/storeSlave/abort
#限制的消息大小
maxMessageSize=65536
#flushCommitLogLeastPages=4
#flushConsumeQueueLeastPages=2
#flushCommitLogThoroughInterval=10000
#flushConsumeQueueThoroughInterval=60000
#Broker 的角色
#- ASYNC_MASTER 异步复制Master
#- SYNC_MASTER 同步双写Master
#- SLAVE
brokerRole=SLAVE
#刷盘方式
#- ASYNC_FLUSH 异步刷盘
#- SYNC_FLUSH 同步刷盘
flushDiskType=ASYNC_FLUSH
#checkTransactionMessageEnable=false
#发消息线程池数量
#sendMessageThreadPoolNums=128
#拉消息线程池数量
#pullMessageThreadPoolNums=128

这样2主2从的集群配置基本就完成了。搭建过程中需要注意的配置项：

1、同一机器上两个实例的store目录不能相同，否则会报错 Lock failed,MQ already started
2、同一机器上两个实例的listenPort也不能相同。否则会报端口占用的错
3、nameserver不需要进行配置，直接启动就行。这也看出nameserver是无状态的。
4、如果是多网卡的机器，比如云服务器，那么需要在broker.conf中增加brokerIP1属性，指定所在机器的外网网卡地址。

4.2.6 启动RocketMQ

启动就比较简单了，直接调用bin目录下的脚本就行。只是启动之前要注意看下他们的JVM内存配置，默认的配置都比较高。

1、先启动nameServer，直接在三个节点上启动nameServer。

nohup sh bin/mqnamesrv &

启动完成后，在nohup.out里看到这一条关键日志就是启动成功了。

2、再启动broker

启动broker是使用的mqbroker指令，只是注意启动broker时需要通过-c 指定对应的配置文件。

在worker2上启动broker-a的master节点和broker-b的slave节点：

nohup ./mqbroker -c ../conf/2m-2s-async/broker-a.properties &
nohup ./mqbroker -c ../conf/2m-2s-async/broker-b-s.properties &

在worker3上启动broker-b的master节点和broker-a的slave节点：

nohup ./mqbroker -c ../conf/2m-2s-async/broker-b.properties &
nohup ./mqbroker -c ../conf/2m-2s-async/broker-a-s.properties &

启动slave时，如果遇到报错 Lock failed,MQ already started ，那是因为有多个实例共用了同一个storePath造成的，这时就需要调整store的路径。

3、启动状态检查

使用jps指令，能看到一个NameSrvStartup进程和两个BrokerStartup进程。

对应的日志文件：

查看nameServer日志

tail -500f ~/logs/rocketmqlogs/namesrv.log

查看broker日志

tail -500f ~/logs/rocketmqlogs/broker.log

4、测试mqadmin管理工具

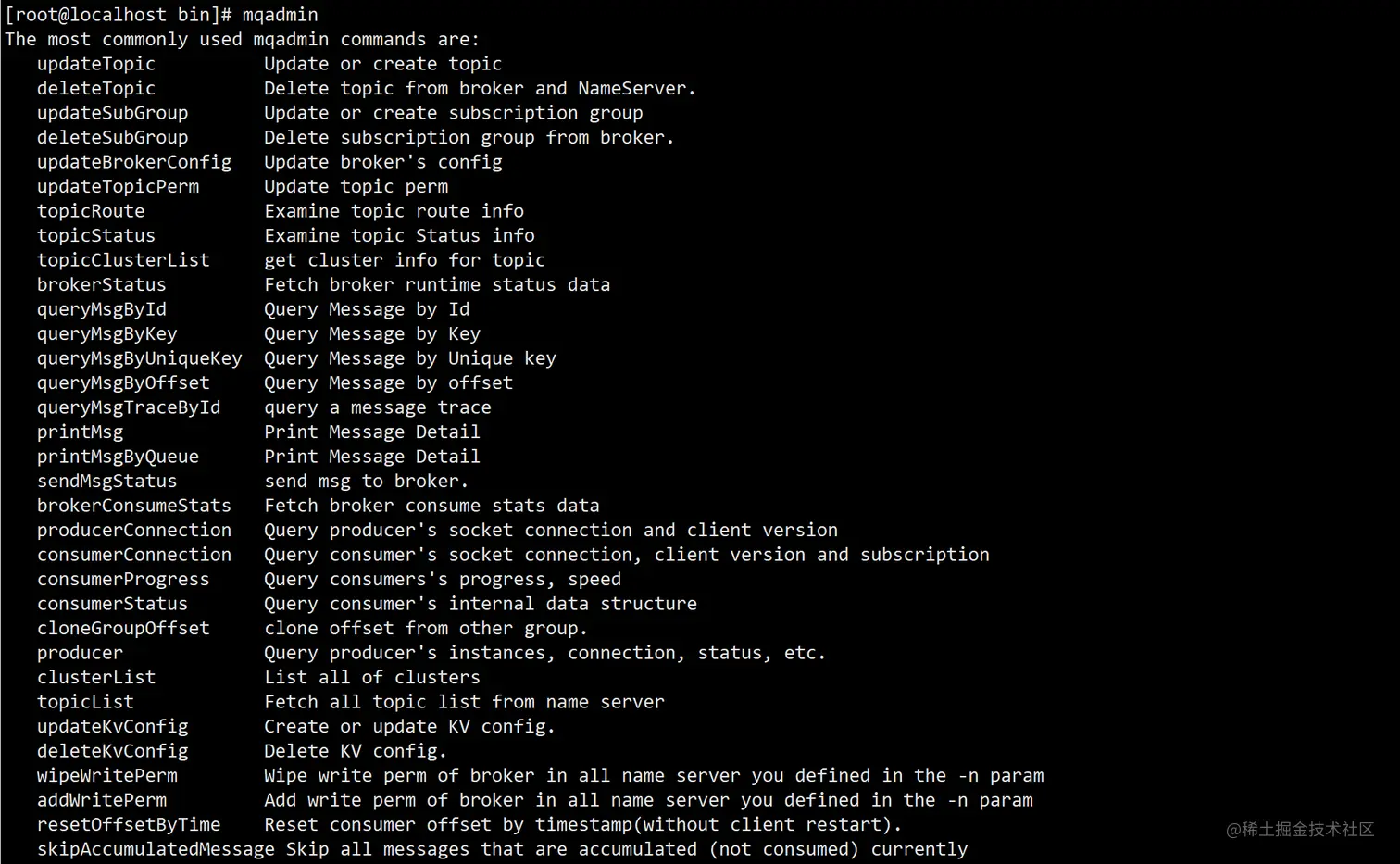

RocketMQ源码中并没有提供管理控制台，只提供了一个mqadmin指令来管理RocketMQ。指令的位置在bin目录下。直接使用该指令就会列出所有支持的命令。

使用方式都是 mqadmin {command} {args} 。 如果有某个指令不会使用，可以使用 mqadmin help {command} 指令查看帮助。

4.2.7 命令行快速验证

RocketMQ提供了一个tools.sh工具可以用来在命令行快速验证RocketMQ服务。例如，在worker2机器上进入RocketMQ的安装目录：发送消息：默认会发1000条消息

bin/tools.sh org.apache.rocketmq.example.quickstart.Producer

接收消息：

bin/tools.sh org.apache.rocketmq.example.quickstart.Consumer

4.3 搭建管理控制台

RocketMQ源代码中并没有提供控制台，但是有一个Rocket的社区扩展项目中提供了一个控制台，地址： github.com/apache/rock…

下载下来后，解压并进入对应的目录，使用maven进行编译：

mvn clean package -Dmaven.test.skip=true

编译完成后，获取target下的jar包，就可以直接执行。但是这个时候要注意，在这个项目的application.yml中需要指定nameserver的地址。默认这个属性是指向本地。如果配置为空，会读取环境变量NAMESRV_ADDR。

那我们可以在jar包的当前目录下增加一个application.yml文件，覆盖jar包中默认的一个属性：

rocketmq:
  config:
    namesrvAddrs:
      - worker1:9876
      - worker2:9876
      - worker3:9876

然后执行：

java -jar rocketmq-dashboard-1.0.1-SNAPSHOT.jar

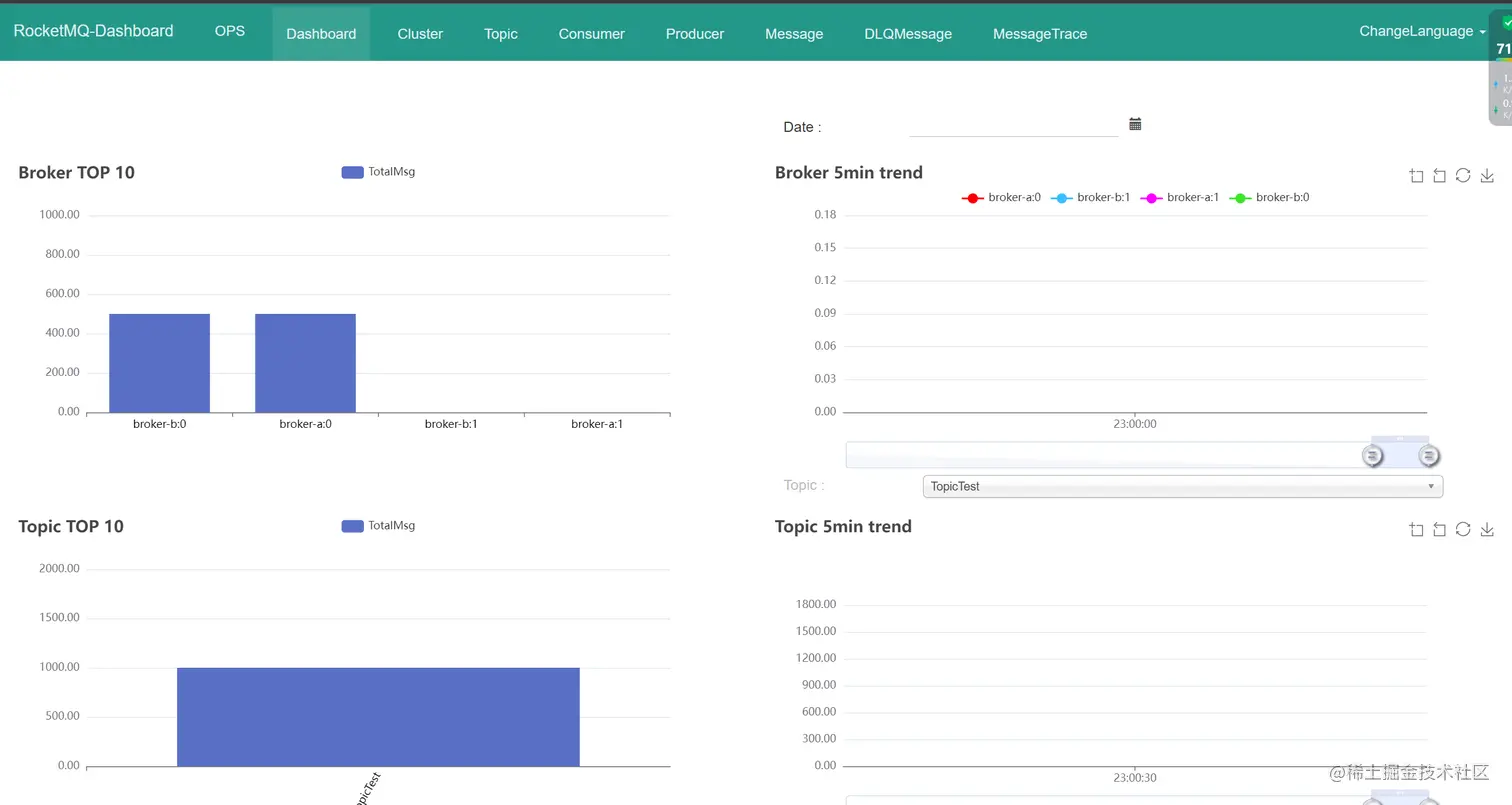

启动完成后，可以访问 http://192.168.137.111:8080看到管理页面

五、系统参数调优

到这里，我们的整个RocketMQ的服务就搭建完成了。但是在实际使用时，我们说RocketMQ的吞吐量、性能都很高，那要发挥RocketMQ的高性能，还需要对RocketMQ以及服务器的性能进行定制。

5.1 配置RocketMQ的JVM内存大小

之前提到过，在runserver.sh中需要定制nameserver的内存大小，在runbroker.sh中需要定制broker的内存大小。这些默认的配置可以认为都是经过检验的最优化配置，但是在实际情况中都还需要根据服务器的实际情况进行调整。这里以runbroker.sh中对G1GC的配置举例，在runbroker.sh中的关键配置：

JAVA_OPT="${JAVA_OPT} -XX:+UseG1GC -XX:G1HeapRegionSize=16m -XX:G1ReservePercent=25 -XX:InitiatingHeapOccupancyPercent=30 -XX:SoftRefLRUPolicyMSPerMB=0"

JAVA_OPT="JAVAOPT−verbose:gc−Xloggc:{JAVA_OPT} -verbose:gc -Xloggc:{GC_LOG_DIR}/rmq_broker_gc_%p_%t.log -XX:+PrintGCDetails -XX:+PrintGCDateStamps -XX:+PrintGCApplicationStoppedTime -XX:+PrintAdaptiveSizePolicy"

JAVA_OPT="${JAVA_OPT} -XX:+UseGCLogFileRotation -XX:NumberOfGCLogFiles=5 -XX:GCLogFileSize=30m"

-XX:+UseG1GC：使用G1垃圾回收器

-XX:G1HeapRegionSize=16m 将G1的region块大小设为16M

-XX:G1ReservePercent：在G1的老年代中预留25%空闲内存，这个默认值是10%，RocketMQ把这个参数调大了。

-XX:InitiatingHeapOccupancyPercent=30：当堆内存的使用率达到30%之后就会启动G1垃圾回收器尝试回收垃圾，默认值是45%，RocketMQ把这个参数调小了，也就是提高了GC的频率，但是避免了垃圾对象过多，一次垃圾回收时间太长的问题。

然后，后面定制了GC的日志文件，确定GC日志文件的地址、打印的内容以及控制每个日志文件的大小为30M并且只保留5个文件。这些在进行性能检验时，是相当重要的参考内容。

5.2 RocketMQ的其他一些核心参数

例如在conf/dleger/broker-n0.conf中有一个参数：sendMessageThreadPoolNums=16。这一个参数是表明RocketMQ内部用来发送消息的线程池的线程数量是16个，其实这个参数可以根据机器的CPU核心数进行适当调整，例如如果你的机器核心数超过16个，就可以把这个参数适当调大。

5.3 Linux内核参数定制

我们在部署RocketMQ的时候，还需要对Linux内核参数进行一定的定制。这些参数在CentOS7中的配置文件都在 /proc/sys/vm目录下。例如：

ulimit需要进行大量的网络通信和磁盘IO
vm.extra_free_kbytes告诉VM在后台回收（kswapd）启动的阈值与直接回收（通过分配进程）的阈值之间保留额外的可用内存。RocketMQ使用此参数来避免内存分配中的长延迟。（与具体内核版本相关）
vm.min_free_kbytes如果将其设置为低于1024KB，将会巧妙的将系统破坏，并且系统在高负载下容易出现死锁。
vm.max_map_count限制一个进程可能具有的最大内存映射区域数。RocketMQ将使用mmap加载CommitLog和ConsumeQueue，因此建议将为此参数设置较大的值。
vm.swappiness定义内核交换内存页面的积极程度。较高的值会增加攻击性，较低的值会减少交换量。建议将值设置为10来避免交换延迟
File descriptor limitsRocketMQ需要为文件（CommitLog和ConsumeQueue）和网络连接打开文件描述符。我们建议设置文件描述符的值为655350。

RocketMQ的bin目录下有个os.sh里面设置了RocketMQ建议的系统内核参数，可以根据情况进行调整。

六、RocketMQ消息转发模型

这一部分我们可以结合一下管理控制台，先来理解下RocketMQ的一些重要的基础概念：

6.1 消息模型

RocketMQ主要由 Producer、Broker、Consumer 三部分组成，其中Producer 负责生产消息，Consumer 负责消费消息，Broker 负责存储消息。Broker 在实际部署过程中对应一台服务器，每个 Broker 可以存储多个Topic的消息，每个Topic的消息也可以分片存储于不同的 Broker。Message Queue 用于存储消息的物理地址，每个Topic中的消息地址存储于多个 Message Queue 中。ConsumerGroup 由多个Consumer 实例构成。

6.2 消息生产者（Producer）

负责生产消息，一般由业务系统负责生产消息。一个消息生产者会把业务应用系统里产生的消息发送到broker服务器。RocketMQ提供多种发送方式，同步发送、异步发送、顺序发送、单向发送。同步和异步方式均需要Broker返回确认信息，单向发送不需要。

生产者中，会把同一类Producer组成一个集合，叫做生产者组。同一组的Producer被认为是发送同一类消息且发送逻辑一致。

6.3 消息消费者（Consumer）

负责消费消息，一般是后台系统负责异步消费。一个消息消费者会从Broker服务器拉取消息、并将其提供给应用程序。从用户应用的角度而言提供了两种消费形式：拉取式消费、推动式消费。

  • 拉取式消费模式：应用通常主动调用Consumer的拉消息方法从Broker服务器拉消息、主动权由应用控制。一旦获取了批量消息，应用就会启动消费过程。
  • 推动式消费模式：Broker收到数据后会主动推送给消费端，该消费模式一般实时性较高。

消费者同样会把同一类Consumer组成一个集合，叫做消费者组，这类Consumer通常消费同一类消息且消费逻辑一致。

消费者组使得在消息消费方面，实现负载均衡和容错的目标变得非常容易。要注意的是，消费者组的消费者实例必须订阅完全相同的Topic。

RocketMQ 支持两种消息模式：集群消费（Clustering）和广播消费（Broadcasting）。

  • 集群消费模式下, 相同Consumer Group的每个Consumer实例平均分摊消息。
  • 广播消费模式下，相同Consumer Group的每个Consumer实例都接收全量的消息。

6.4 主题

表示一类消息的集合，每个主题包含若干条消息，每条消息只能属于一个主题，是RocketMQ进行消息订阅的基本单位。

Topic只是一个逻辑概念，并不实际保存消息。同一个Topic下的消息，会分片保存到不同的Broker上，而每一个分片单位，就叫做MessageQueue。MessageQueue是一个具有FIFO特性的队列结构，生产者发送消息与消费者消费消息的最小单位。

6.5 代理服务器（Broker Server）

消息中转角色，负责存储消息、转发消息。代理服务器在RocketMQ系统中负责接收从生产者发送来的消息并存储、同时为消费者的拉取请求作准备。代理服务器也存储消息相关的元数据，包括消费者组、消费进度偏移和主题和队列消息等。

Broker Server是RocketMQ真正的业务核心，包含了多个重要的子模块：

  • Remoting Module：整个Broker的实体，负责处理来自clients端的请求。
  • Client Manager：负责管理客户端(Producer/Consumer)和维护Consumer的Topic订阅信息
  • Store Service：提供方便简单的API接口处理消息存储到物理硬盘和查询功能。
  • HA Service：高可用服务，提供Master Broker 和 Slave Broker之间的数据同步功能。
  • Index Service：根据特定的Message key对投递到Broker的消息进行索引服务，以提供消息的快速查询。

而Broker Server要保证高可用需要搭建主从集群架构。RocketMQ中有两种Broker架构模式：

  • 普通集群：

这种集群模式下会给每个节点分配一个固定的角色，master负责响应客户端的请求，并存储消息。slave则只负责对master的消息进行同步保存，并响应部分客户端的读请求。消息同步方式分为同步同步和异步同步。这种集群模式下各个节点的角色无法进行切换，也就是说，master节点挂了，这一组Broker就不可用了。

  • Dledger高可用集群：

Dledger是RocketMQ自4.5版本引入的实现高可用集群的一项技术。这个模式下的集群会随机选出一个节点作为master，而当master节点挂了后，会从slave中自动选出一个节点升级成为master。

Dledger技术做的事情：1、从集群中选举出master节点 2、完成master节点往slave节点的消息同步。

6.6 名字服务（name server）

名称服务充当路由消息的提供者。Broker Server会在启动时向所有的Name Server注册自己的服务信息，并且后续通过心跳请求的方式保证这个服务信息的实时性。生产者或消费者能够通过名字服务查找各主题相应的Broker IP列表。多个Namesrv实例组成集群，但相互独立，没有信息交换。

这种特性也就意味着NameServer中任意的节点挂了，只要有一台服务节点正常，整个路由服务就不会有影响。当然，这里不考虑节点的负载情况。

6.7 消息（Message）

消息系统所传输信息的物理载体，生产和消费数据的最小单位，每条消息必须属于一个主题Topic。RocketMQ中每个消息拥有唯一的Message ID，且可以携带具有业务标识的Key。系统提供了通过Message ID和Key查询消息的功能。

并且Message上有一个为消息设置的标志，Tag标签。用于同一主题下区分不同类型的消息。来自同一业务单元的消息，可以根据不同业务目的在同一主题下设置不同标签。标签能够有效地保持代码的清晰度和连贯性，并优化RocketMQ提供的查询系统。消费者可以根据Tag实现对不同子主题的不同消费逻辑，实现更好的扩展性。

七、相关问题

7.1 为什么RocketMQ不用Zookeeper而要自己实现一个NameServer来进行注册？

  1. 对于注册中心，RocketMQ 集群需要保存的元数据非常少，完全没有必要引入 Zookeeper 这种重量级的注册中心。
  2. RocketMQ 实现了基于 raft 协议的 DLedger 算法，可以保证 Broker 集群高可用，不用依赖 Zookeeper。
  3. NameServer 是 RocketMQ 内部组件，实现简单，易于扩展，不用考虑运维复杂性。

7.2 Consumer分组有什么用？Producer分组呢？

7.3 RocketMQ如何保证集群服务高可用？

avatar
文章
阅读
粉丝
