M内存模型

JDK

JRE(JAVA运行时环境)----支撑Java程序运行的核心类库,包括一些常用的工具

Libraries

lang and util
Collection
Concurrency Utils
Input/Output
Math
......

JVM(Java Virtual Machine)

实现Java语言的跨平台内存模型

堆

内存地址----对象的指针
- 年轻代：占堆大小的1/3
  - Eden(伊甸区)---8/10
  - survive from区----1/10
  - survicve to区----1/10
- 老年代:占堆大小的2/3
- Full GC回收的时堆以及整个方法区
方法区
- 常量、静态变量、类元信息
栈（线程）页可以存放new出来的对象
- 用来放线程内部的局部变量，不同的线程执行相同的代码生成的局部变量也是不一样的
- 一个方法对应一个栈帧内存空间
- 局部变量
- 操作数栈
  - 存放需要进行局部变量之简单相关的运算的值，比如：int c = (a + b)*10，要执行加法和乘法，则从操作数栈中取出a,b的值-----底层由cpu进行操作
- 方法出口
  - 当前方法运行完成之后，返回到main方法中继续往哪个方法执行
- 动态链接
  - 在程序运行的过程中将符号引用转换为直接引用---涉及c语言
虚拟机栈/本地方法栈

Java程序中的Native方法

程序计数器

记录程序下一步运行的指令地址/行号----为多线程准备

与堆有关垃圾回收

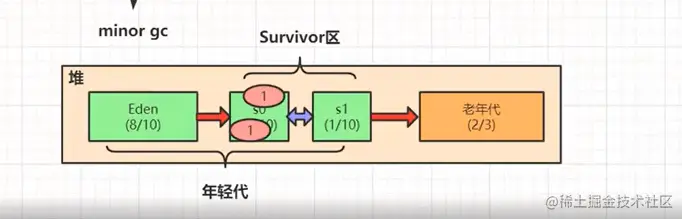

上面已经提到堆中分为年轻代和老年代，他们之间的占比是1：2，年轻代又分为Eden区、from Survivor区、to Survivor区，这三个区域在年轻代中的占比是8：1：1。对象首先在堆中Eden区分配，第一次minorGC存活的对象移动到from Survivor区，在进行第二次垃圾回收时候，同时清理Eden区和from survivor区的垃圾对象，剩余存活的对象移动到to survivor区。每移动一次对象的年龄+1，当对象的年龄达到15的时候，也就是经过15次的minorGC，还存活的对象会移动到老年代。老年代放满了之后会触发full GC----回收堆以及整个方法区 fullgc之后没有足够的空间存放new出来的对象就会出现OOM

在一个web应用系统中静态变量引用的变量、对象池、缓存对象、spring容器里面的对象都有可能挪到老年代中。

JvisualVM----JDK自带jvm诊断调优工具

//死循环不断地往里面加对象----new HeapTest()
public class HeapTest{
        byte[] a = new byte[1024 * 100];
        public static void main(String[] args){
        ArrayList<HeapTest> heapTests = new ArrayList<>();
        while(true){
            heapTests.add(new HeapTest());
            Thread.sleep(100);
        }

        }

}

一般自己测试调试的时候用的比较多，线上使用Arthus比较多

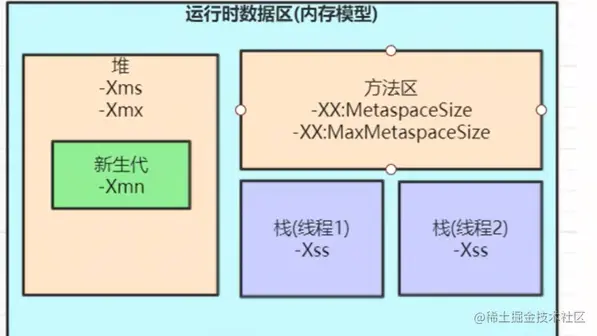

JVM内存参数设置

主要设置这三个区域

方法区/元空间默认的初始值是21M,web应用程序很多的类信息都放到方法区中，达到了21兆就会触发fullGC

java -Xms2048M -Xmx2048M -Xmn1024M -Xss512K -XX:MetaspaceSize=256M -XX:MaxMetaspaceSize=256M -jar microservice-eureka-server.jar

-Xss：每个线程的栈大小

-Xms：设置堆的初始可用大小，默认物理内存的1/64

-Xmx：设置堆的最大可用大小，默认物理内存的1/4

-Xmn：新生代大小

-XX:NewRatio：默认2表示新生代占年老代的1/2，占整个堆内存的1/3。

-XX:SurvivorRatio：默认8表示一个survivor区占用1/8的Eden内存，即1/10的新生代内存。

关于元空间的JVM参数有两个：-XX:MetaspaceSize=N和 -XX:MaxMetaspaceSize=N

-XX：MaxMetaspaceSize：设置元空间最大值，默认是-1，即不限制，或者说只受限于本地内存大小。

-XX：MetaspaceSize：指定元空间触发Fullgc的初始阈值(元空间无固定初始大小)，以字节为单位，默认是21M左右，达到该值就会触发full gc进行类型卸载，同时收集器会对该值进行调整：如果释放了大量的空间，就适当降低该值；如果释放了很少的空间，那么在不超过-XX：MaxMetaspaceSize（如果设置了的话）的情况下，适当提高该值。这个跟早期jdk版本的-XX:PermSize参数意思不一样，-XX:PermSize代表永久代的初始容量。

由于调整元空间的大小需要Full GC，这是非常昂贵的操作，如果应用在启动的时候发生大量Full GC，通常都是由于永久代或元空间发生了大小调整，基于这种情况，一般建议在JVM参数中将MetaspaceSize和MaxMetaspaceSize设置成一样的值，并设置得比初始值要大，对于8G物理内存的机器来说，一般可以将这两个值都设置为256M。

// JVM设置  -Xss128k(默认1M)
public class StackOverflowTest {
static int count = 0;
static void redo() {
count++; redo();
}
public static void main(String[] args) {
try {
redo();
} catch (Throwable t) {
t.printStackTrace(); System.out.println(count); }
}
}
//运行结果： java.lang.StackOverflowError at com.tuling.jvm.StackOverflowTest.redo(StackOverflowTest.java:12) at com.tuling.jvm.StackOverflowTest.redo(StackOverflowTest.java:13) at com.tuling.jvm.StackOverflowTest.redo(StackOverflowTest.java:13) ......

结论：线程栈和方法区用的都是操作系统的直接内存，-Xss单个栈的空间设置的越小，对程序来说能够开更多的额线程数。栈的多少不能设置，根据还剩下多少内存决定线程结束，对应的占内存全部释放。

JVM内存模型
