浏览器内核

基于标记语言显示内容的程序或模块

渲染引擎（浏览器引擎）和 JS 引擎

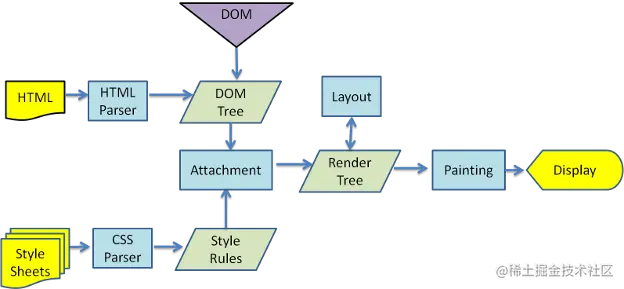

渲染引擎

在浏览器窗口中显示所请求的内容，显示 html、xml 文档及图片，它也可以借助插件（一种浏览器扩展）显示其他类型数据

Trident：IE 浏览器
Gecko：Firefox 消耗很多的资源
Presto：Opera 兼容性
Webkit：Safari 前身是 KDE 小组的 KHTML 引擎，可以说 WebKit 是 KHTML 的一个开源的分支
Blink：谷歌 Webkit 的一个分支

渲染进程是如何工作的

主线程 Main thread 处理您发送给用户的大部分代码
工作线程 Worker thread 处理 WebWorker 或 ServiceWorker
排版线程 Compositor thread
光栅线程 Raster thread


解析

构建 DOM

当渲染进程接收提交的导航消息和HTML数据，主线程开始解析文本串（HTML），使之成为一个DOM。解析中遇到 html 能优雅容错。

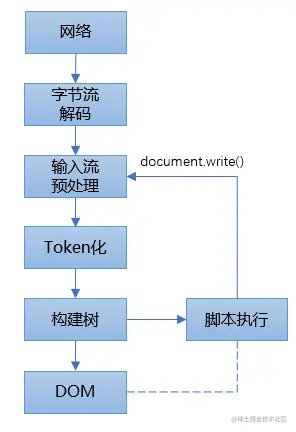

构建 DOM.png

字节数据 => 字符串 => Token => Node => DOM
- 字节数据 => 字符串

  浏览器都会去请求对应的 HTML 文件
- 字符串 => Token

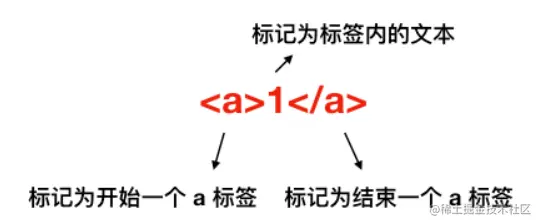

  浏览器会先将这些字符串通过词法分析转换为标记（token）

  代码分拆成一块块，并给这些内容打上标记

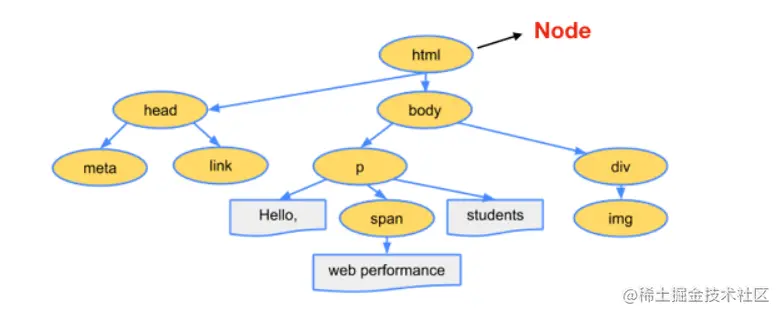

- Token => Node

  标记会紧接着转换为 Node

子资源加载

网站通常使用图像，CSS 和 JavaScript 等外部资源，需要从网络或缓存加载。在解析构建DOM时，主线程可以逐个请求它们。为了加快速度预加载同时运行。

将 CSS 文件转换为 CSSOM 树

主线程解析 CSS 并确定每个 DOM 节点的计算样式，再根据 CSS 选择器将哪种样式应用于哪个元素。

字节数据 => 字符串 => Token => Node => CSSOM

这一过程其实是很消耗资源,浏览器得递归 CSSOM 树，然后确定具体的元素到底是什么样式
尽可能的避免写过于具体的 CSS 选择器
HTML 来说也尽量少的添加无意义标签

布局 - layout（回流 `reflow`）

渲染进程知道每个节点的文档结构和样式。布局是查找元素几何的过程。

布局过程主线程遍历 DOM 并计算样式，并创建布局树（layout tree, 包含坐标和边界框大小等信息）。

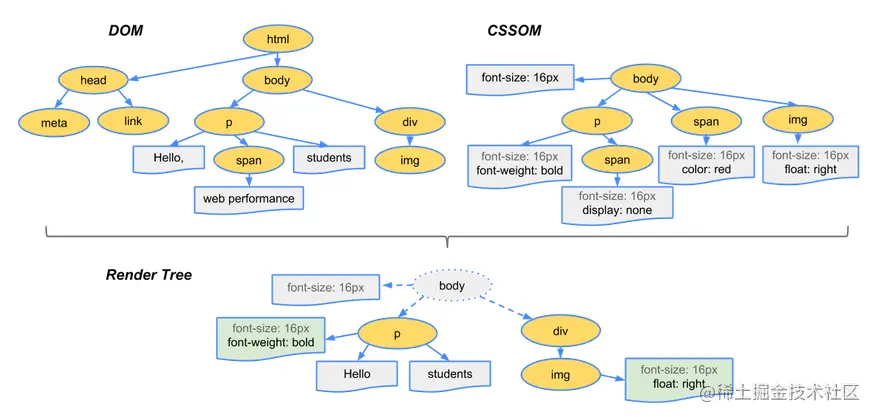

渲染树只会包括需要显示的节点和这些节点的样式信息
渲染树中的元素（WebKit 中称为「renderers」，Firefox 下为「frames」）与 DOM 元素相对应
对于每个 DOM 元素，必须在所有 Style Rules 中找到符合的 selector 并将对应的规则进行合并

布局树的特殊情况

不包括display: none的节点
包括visibility: hidden的元素
包括伪类元素，如::before

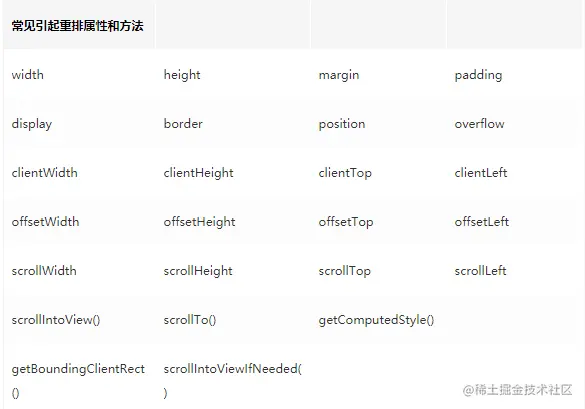

改变 window 大小，改变字体，添加或删除样式，文字改变，定位或者浮动，用户在 input 框中输入文字，盒模型，激活 CSS 伪类

改变父节点里的子节点很可能会导致父节点的一系列回流
IE 中的 getComputedStyle(), 或 currentStyle
getBoundingClientRect()
Eventloop
- 当 Eventloop 执行完 Microtasks 后，会判断 document 是否需要更新，因为浏览器是 60Hz 的刷新率，每 16.6ms 才会更新一次。
- 然后判断是否有 resize 或者 scroll 事件，有的话会去触发事件，所以 resize 和 scroll 事件也是至少 16ms 才会触发一次，并且自带节流功能。
- 判断是否触发了 media query
- 更新动画并且发送事件
- 判断是否有全屏操作事件
- 执行 requestAnimationFrame 回调
- 执行 IntersectionObserver 回调，该方法用于判断元素是否可见，可以用于懒加载上，但是兼容性不好
- 更新界面
- 以上就是一帧中可能会做的事情。如果在一帧中有空闲时间，就会去执行 requestIdleCallback 回调

绘制 - Paint（重绘 repainting）

知道元素的大小，形状和位置，但是不知道绘制的顺序。主线程遍历布局树以创建绘制记录，绘制记录就是一个绘画过程。


特点：

布局树变化

在每个步骤中，前一个操作的结果会影响创建绘制顺序。
动画

在每个帧之间运行这些操作。如果出现帧丢失或者帧之间运行 JS 时，则页面将出现卡顿。

使用 setTimeout() 可能由于期间隔时间和屏幕刷新时间不同步，可能导致某些帧的操作被跨跃，直接更新下一帧的图像。

将JS操作划分成小块，并安排在每个帧上运行 window.requestAnimationFrame(renderFunc)

requestAnimationFrame 优点：
- 省CPU时间：页面隐藏最小化时停止渲染，setTimeout持续运行
- 函数节流：高频率事件(resize/scroll)为防止刷新间隔内多次执行函数，只执行一次更流畅
- 将非dom操作的运行任务放在webWorker中运行，避免阻塞主线程
```
// 任务文件 demo_workers.js
var i = 0;

function timedCount() {
  i = i + 1;
  postMessage(i); // 向页面发送数据
}
setInterval(timedCount, 500);

// 包含dom的页面 index.html
let w = new window.Worker("demo_workers.js"); // 开始
w.onmessage = function (event) {
  document.getElementById("result").innerHTML = event.data;
};

w.terminate(); // 停止
```

合成

光栅化

浏览器知道文档的结构，每个元素的样式，页面的几何形状和绘制顺序，需将信息转换为屏幕上的像素，称为光栅化。

合成

合成是一种将页面的各个部分分层，分别栅格化，并在合成器线程的单独线程中合成为页面的技术。

如果发生滚动，图层已经被栅格化需要合成一个新帧。通过移动图层和合成新帧，可以以相同的方式实现动画。

分层

为了找出哪些元素需要在哪些层中，主线程遍历布局树以创建层树。如果页面的某些部分应该是单独的图层（如滑入式侧面菜单）但没有得到单独图层，可以使用CSS属性 will-change 提示浏览器。

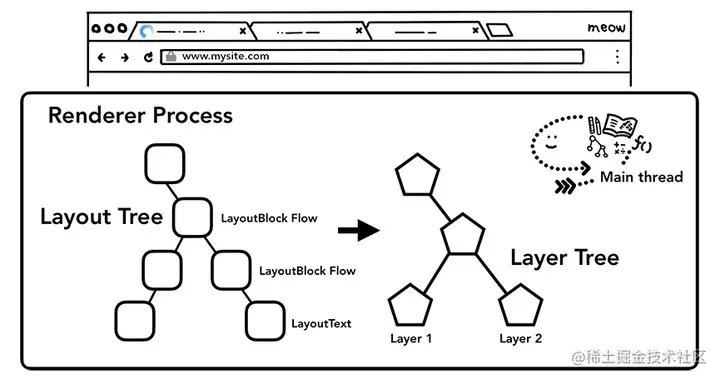

Layer Tree.webp

过多的图层：过多图层合成可能会导致比页面小部分每帧光栅化更慢。

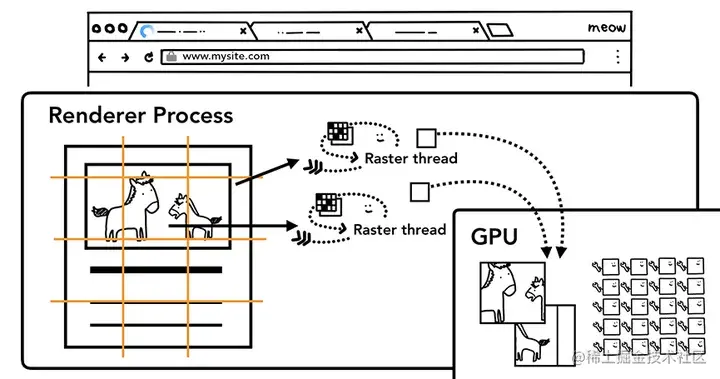

光栅和复合关闭主线程

提交合成：创建层树并确定绘制顺序，主线程就会将该信息提交给合成器线程
栅格化：合成器线程然后栅格化每个层，合成器线程将它们分成多个图块并将图块发送到栅格线程。
栅格存储：栅格线程栅格化每个图块并将它们存储在GPU内存中。
绘制四边形：一旦图块被光栅化，绘制四边形的图块信息（图块在内存中的位置、绘制图块页面中的位置）
合成框架：合成器线程可以优先考虑视口（或附近）内的删格线程，以便优先被光栅化。图层还有不同分辨率的倾斜度，可以处理放大操作。
创建合成器帧：收集绘制四边形的图块信息，通过IPC将合成器框架提交给浏览器进程
浏览器UI合成：UI线程添加另一个合成器框架以用于浏览器UI更改，或者从其他渲染器进程添加扩展。
GPU展示：合成器帧被发送到GPU以在屏幕上显示。
滚动事件：合成器线程会创建另一个合成器帧以发送到GPU


优点

不涉及主线程的情况下完成
合成线程不需要等待样式计算或JavaScript执行
