方法结构
执行模型
每个线程都有自己的虚拟机栈，用于存储栈帧：每当一个方法被调用，会创建新的栈帧并压入虚拟机栈，方法执行结束后，栈帧从堆栈中弹出。
每个栈帧都包含局部变量表和操作数栈：
局部变量表存储对象的this引用、方法参数以及方法内声明的变量，如果是实例方法，第0个局部变量保存this，其后跟着方法参数。
long和double类型的数据占用两个连续的局部变量，使用较小的索引值定位。
操作数栈是一个后进先出的栈结构，其最大深度编译时确定，栈帧刚初始化时，操作数栈为空。

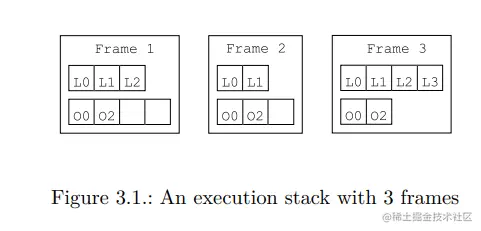

下面是一个虚拟机栈的示意图：
字节码指令
字节码指令由一个指令码和若干个参数组成，如下：
opcode arguments
主要分为两类：
- 将局部变量的数据加载到操作数栈
- 弹出操作数栈上的数据，执行计算后将结果push到操作数栈中
详细字节码指令请参考java虚拟机规范：docs.oracle.com/javase/spec…
例子
package pkg;
public class Bean {
private int f;
public int getF() {
return this.f;
}
public void setF(int f) {
this.f = f;
}
}
其getter方法字节码如下：
ALOAD 0
GETFIELD pkg/Bean f I
IRETURN

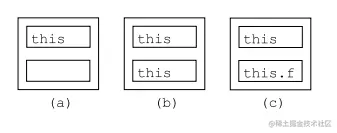

getter方法执行过程栈帧变化内容如下：
- a. 栈帧初始化，局部变量表中仅包含this引用
- b. 执行
ALOAD 0之后，this被加载到操作数栈上 - c. 执行
GETFIELD pkg/Bean f I之后，先将this出栈，在把读到的字段f值入栈
异常处理
异常处理器：即catch块，如下实例：
public static void sleep(long d) {
try {
Thread.sleep(d);
} catch (InterruptedException e) {
e.printStackTrace();
}
}
字节码：
TRYCATCHBLOCK try catch catch java/lang/InterruptedException
try:
LLOAD 0
INVOKESTATIC java/lang/Thread sleep (J)V
RETURN
catch:
INVOKEVIRTUAL java/lang/InterruptedException printStackTrace ()V
RETURN
stack map frames(栈映射帧)
stack map frames是StackMapTable属性的元素，其作用于虚拟机的类型检查验证阶段，主要是加速字节码的验证，它表示在字节码指令执行之前，局部变量表的曹伟和操作数栈中值的类型。
前例中getF方法的stack map frames如下：
State of the execution frame before Instruction
[pkg/Bean] [] ALOAD 0
[pkg/Bean] [pkg/Bean] GETFIELD
[pkg/Bean] [I] IRETURN
第一个方括号内表示局部变量表的类型，第二个括号内表示操作数栈的类型。
为了节省存储空间，只有以下情况才会保存stack map frames，其他情形可以根据之前的状态推断出当前的map frame：
- 跳转指令的目标位置
- 异常处理器
- 无条件跳转指令的目标位置
在前面Bean类添加如下方法：
public void checkAndSetF(int f) {
if (f >= 0) {
this.f = f;
} else {
throw new IllegalArgumentException();
}
}
其完整的stack map frames如下：
State of the execution frame before Instruction
[pkg/Bean I] [] ILOAD 1
[pkg/Bean I] [I] IFLT label
[pkg/Bean I] [] ALOAD 0
[pkg/Bean I] [pkg/Bean] ILOAD 1
[pkg/Bean I] [pkg/Bean I] PUTFIELD
[pkg/Bean I] [] GOTO end
[pkg/Bean I] [] label :
[pkg/Bean I] [] NEW
[pkg/Bean I] [Uninitialized(label)] DUP
[pkg/Bean I] [Uninitialized(label) Uninitialized(label)] INVOKESPECIAL
[pkg/Bean I] [java/lang/IllegalArgumentException] ATHROW
[pkg/Bean I] [] end :
[pkg/Bean I] [] RETURN
其中Uninitialized(label)状态表示已经申请内存，但还未调用构造器。
根据节省存储空间规则，优化后的stack map frames如下：
ILOAD 1
IFLT label
ALOAD 0
ILOAD 1
PUTFIELD pkg/Bean f I
GOTO end
label:
F_SAME
NEW java/lang/IllegalArgumentException
DUP
INVOKESPECIAL java/lang/IllegalArgumentException <init> ()V
ATHROW
end:
F_SAME
RETURN
由于这段字节码指令中仅有IFLT label和GOTO end两处跳转指令，所以实际上只要保存两个map frame即可，即在label之后和在end之后添加的F_SAME.F_SAME是asm提供的常量，表示具有与前一帧完全相同的局部变量且操作数栈为空。
接口
asm提供MethodVisitor生成或修改方法，接口如下：
abstract class MethodVisitor { // public accessors ommited
MethodVisitor(int api);
MethodVisitor(int api, MethodVisitor mv);
AnnotationVisitor visitAnnotationDefault();
AnnotationVisitor visitAnnotation(String desc, boolean visible);
AnnotationVisitor visitParameterAnnotation(int parameter,
String desc, boolean visible);
void visitAttribute(Attribute attr);
void visitCode();
void visitFrame(int type, int nLocal, Object[] local, int nStack,
Object[] stack);
void visitInsn(int opcode);
void visitIntInsn(int opcode, int operand);
void visitVarInsn(int opcode, int var);
void visitTypeInsn(int opcode, String desc);
void visitFieldInsn(int opc, String owner, String name, String desc);
void visitMethodInsn(int opc, String owner, String name, String desc);
void visitInvokeDynamicInsn(String name, String desc, Handle bsm,
Object... bsmArgs);
void visitJumpInsn(int opcode, Label label);
void visitLabel(Label label);
void visitLdcInsn(Object cst);
void visitIincInsn(int var, int increment);
void visitTableSwitchInsn(int min, int max, Label dflt, Label[] labels);
void visitLookupSwitchInsn(Label dflt, int[] keys, Label[] labels);
void visitMultiANewArrayInsn(String desc, int dims);
void visitTryCatchBlock(Label start, Label end, Label handler,
String type);
void visitLocalVariable(String name, String desc, String signature,
Label start, Label end, int index);
void visitLineNumber(int line, Label start);
void visitMaxs(int maxStack, int maxLocals);
void visitEnd();
}
其接口调用顺序如下：
visitAnnotationDefault?
( visitAnnotation | visitParameterAnnotation | visitAttribute )*
( visitCode
( visitTryCatchBlock | visitLabel | visitFrame | visitXxxInsn |
visitLocalVariable | visitLineNumber )*
visitMaxs )?
visitEnd
因此可以用visitCode和visitMaxs检测字节码中方法的起始位置，visitCode代表开始访问方法，visitMaxs表示方法访问结束。
使用MethodVisitor操作字节码时涉及三个组件：
ClassReader: 读原始字节码，获取初始MethodVisitorClassWriter: 获取转换后的MethodVisitor，生成字节码MethodVisitor：实现转换逻辑
ClassWriter选项
ClassWriter构造器接收如下参数：
new ClassWriter(0);
new ClassWriter(ClassWriter.COMPUTE_MAXS)
new ClassWriter(ClassWriter.COMPUTE_FRAMES)
- 0：栈帧、局部变量和操作数栈的大小都要手动计算
- COMPUTE_MAXS：自动计算局部变量和操作数栈的大小，单仍需调用
visitMaxs,可传任意参数，其内部会忽略参数并重新计算正确的值。仍需手动计算栈帧 - COMPUTE_FRAMES：栈帧、局部变量和操作数栈的大小都会自动计算，无需调用
visitFrame,但仍要调visitMaxs(参数不重要，内部会自动计算)
COMPUTE_MAXS和COMPUTE_FRAMES用起来更方便，但计算更慢，COMPUTE_MAXS比手动计算更慢（文档写的10%，没有详细测试），COMPUTE_FRAMES又会更慢一些（文档说慢两倍）。
生成方法
考虑前文提到的Bean类：
package pkg;
public class Bean {
private int f;
public int getF() {
return this.f;
}
public void setF(int f) {
this.f = f;
}
public void checkAndSetF(int f) {
if (f >= 0) {
this.f = f;
} else {
throw new IllegalArgumentException();
}
}
}
getF方法的字节码指令如下：
ALOAD 0
GETFIELD pkg/Bean f I
IRETURN
根据前面分析其执行过程栈帧变化可知，它的局部变量表长度为1，并且运行过程中操作数栈的最大深度为1，因此可以用如下asm代码生成此字节码：
mv.visitCode();
mv.visitVarInsn(ALOAD, 0);
mv.visitFieldInsn(GETFIELD, "pkg/Bean", "f", "I");
mv.visitInsn(IRETURN);
mv.visitMaxs(1, 1);
mv.visitEnd();
checkAndSetF的情况更为复杂，通过前面的分析可以知道它的stack map frames如下：
ILOAD 1
IFLT label
ALOAD 0
ILOAD 1
PUTFIELD pkg/Bean f I
GOTO end
label:
F_SAME
NEW java/lang/IllegalArgumentException
DUP
INVOKESPECIAL java/lang/IllegalArgumentException <init> ()V
ATHROW
end:
F_SAME
RETURN
因为checkAndSetF的参数是int f,并且函数内没有声明其他局部变量，因此局部变量表的大小为2。在为字段f赋值时，需要将this和参数f都加载到操作数栈上，因此操作数栈最大深度为2。其最终的代码如下：
mv.visitCode();
mv.visitVarInsn(ILOAD, 1);
Label label = new Label();
mv.visitJumpInsn(IFLT, label);
mv.visitVarInsn(ALOAD, 0);
mv.visitVarInsn(ILOAD, 1);
mv.visitFieldInsn(PUTFIELD, "pkg/Bean", "f", "I");
Label end = new Label();
mv.visitJumpInsn(GOTO, end);
mv.visitLabel(label);
mv.visitFrame(F_SAME, 0, null, 0, null);
mv.visitTypeInsn(NEW, "java/lang/IllegalArgumentException");
mv.visitInsn(DUP);
mv.visitMethodInsn(INVOKESPECIAL,
"java/lang/IllegalArgumentException", "<init>", "()V");
mv.visitInsn(ATHROW);
mv.visitLabel(end);
mv.visitFrame(F_SAME, 0, null, 0, null);
mv.visitInsn(RETURN);
mv.visitMaxs(2, 2);
mv.visitEnd();
修改方法
利用MethodVisitor修改方法字节码与ClassVisitor类似：
- 修改调用参数实现字节码指令的修改
- 取消调用对应方法删除指令
- 添加新的调用来添加对应指令
考虑如下代码，统计并打印C.m()的执行时间：
package com.example.test;
public class C {
public void m() throws Exception {
Thread.sleep(100);
}
}
如果手动修改代码，可以在方法开始和结束的地方添加对应的统计代码，如下：
public class C {
public static long timer;
public C() {
}
public void m() throws Exception {
timer -= System.currentTimeMillis();
Thread.sleep(100L);
timer += System.currentTimeMillis();
System.out.println("test m used " + timer + "ms");
}
}
我们需要做以下三件事情来自动生成上面的代码：
- 添加long类型的类字段timer
- 在方法m开始时添加代码
timer -= System.currentTimeMillis(); - 在方法结束时添加
timer += System.currentTimeMillis();System.out.println("test m used " + timer + "ms");
因此我们需要自定义ClassVisitor和MethodVisitor：
public class TimerVisitor extends ClassVisitor {
protected TimerVisitor(ClassVisitor classVisitor) {
super(Opcodes.ASM9, classVisitor);
}
@Override
public MethodVisitor visitMethod(int access, String name, String descriptor, String signature, String[] exceptions) {
MethodVisitor mv = super.visitMethod(access, name, descriptor, signature, exceptions);
if ("m".equals(name) && "()V".equals(descriptor)) {
return new TimerMethodTransform(mv);
}
return mv;
}
@Override
public void visitEnd() {
super.visitEnd();
FieldVisitor fv = cv.visitField(Opcodes.ACC_PUBLIC | Opcodes.ACC_STATIC, "timer", "J", null, null);
if (fv != null) {
fv.visitEnd();
}
}
}
TimerVisitor在visitEnd时通过visitField新增timer字段，在visitMethod中，将方法m的MethodVisitor替换为TimerMethodTransform：
m()方法转换后的字节码如下（在idea系ide中可借助ASM ByteCode Viewer插件辅助查看）：
GETSTATIC com/example/test/CTimer.timer : J
INVOKESTATIC java/lang/System.currentTimeMillis ()J
LSUB # --1
PUTSTATIC com/example/test/CTimer.timer : J
LDC 100
INVOKESTATIC java/lang/Thread.sleep (J)V
GETSTATIC com/example/test/CTimer.timer : J
INVOKESTATIC java/lang/System.currentTimeMillis ()J
LADD # --2
PUTSTATIC com/example/test/CTimer.timer : J
GETSTATIC java/lang/System.out : Ljava/io/PrintStream;
NEW java/lang/StringBuilder
DUP
INVOKESPECIAL java/lang/StringBuilder.<init> ()V
LDC "test m used "
INVOKEVIRTUAL java/lang/StringBuilder.append (Ljava/lang/String;)Ljava/lang/StringBuilder;
GETSTATIC com/example/test/CTimer.timer : J
INVOKEVIRTUAL java/lang/StringBuilder.append (J)Ljava/lang/StringBuilder;
LDC "ms"
INVOKEVIRTUAL java/lang/StringBuilder.append (Ljava/lang/String;)Ljava/lang/StringBuilder;
INVOKEVIRTUAL java/lang/StringBuilder.toString ()Ljava/lang/String;
INVOKEVIRTUAL java/io/PrintStream.println (Ljava/lang/String;)V
RETURN
LOCALVARIABLE this Lcom/example/test/CTimer;
MAXSTACK = 4
MAXLOCALS = 1
由于修改后的代码没有新增局部变量，因此局部变量表MAXLOCALS仍为1；仔细分析上面的字节码指令，会发现用到最多操作数栈的指令是 --1和 --2处，其中
GETSTATIC com/example/test/CTimer.timer : J
INVOKESTATIC java/lang/System.currentTimeMillis ()J
连续把两个long类型的数值压入操作数栈，因此其最大的操作数栈为MAXSTACK4。
根据如上字节码指令，我们可以得到如下代码，重写visitCode方法表示在方法前插入字节码指令。方法通常由一系列的RETURN指令或ATHROW指令介绍，因此在visitInsn中判断当前的操作码，如果是RETURN指令或ATHROW指令，则插入代码：
public class TimerMethodTransform extends MethodVisitor {
protected TimerMethodTransform(MethodVisitor methodVisitor) {
super(Opcodes.ASM9, methodVisitor);
}
@Override
public void visitCode() {
super.visitCode();
if (mv != null) {
mv.visitFieldInsn(Opcodes.GETSTATIC, "com/example/test/C", "timer", "J");
mv.visitMethodInsn(Opcodes.INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false);
mv.visitInsn(Opcodes.LSUB);
mv.visitFieldInsn(Opcodes.PUTSTATIC, "com/example/test/C", "timer", "J");
}
}
@Override
public void visitInsn(int opcode) {
if ((opcode >= Opcodes.IRETURN && opcode <= Opcodes.RETURN || opcode == Opcodes.ATHROW) && mv != null) {
mv.visitFieldInsn(Opcodes.GETSTATIC, "com/example/test/C", "timer", "J");
mv.visitMethodInsn(Opcodes.INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false);
mv.visitInsn(Opcodes.LADD);
mv.visitFieldInsn(Opcodes.PUTSTATIC, "com/example/test/C", "timer", "J");
mv.visitFieldInsn(Opcodes.GETSTATIC, "java/lang/System", "out", "Ljava/io/PrintStream;");
mv.visitTypeInsn(Opcodes.NEW, "java/lang/StringBuilder");
mv.visitInsn(Opcodes.DUP);
mv.visitMethodInsn(Opcodes.INVOKESPECIAL, "java/lang/StringBuilder", "<init>", "()V", false);
mv.visitLdcInsn("test m used ");
mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false);
mv.visitFieldInsn(Opcodes.GETSTATIC, "com/example/test/C", "timer", "J");
mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(J)Ljava/lang/StringBuilder;", false);
mv.visitLdcInsn("ms");
mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false);
mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL, "java/lang/StringBuilder", "toString", "()Ljava/lang/String;", false);
mv.visitMethodInsn(Opcodes.INVOKEVIRTUAL, "java/io/PrintStream", "println", "(Ljava/lang/String;)V", false);
}
super.visitInsn(opcode);
}
@Override
public void visitMaxs(int maxStack, int maxLocals) {
super.visitMaxs(4, maxLocals);
}
}
结语
这篇文章总结了与Method相关的字节码虚拟机知识，并通过几个简单的例子对MethodVisitor相关api进行熟悉，统计方法执行时间的例子是一种无状态的方法转换，更为复杂的方法转换设计字节码指令的状态，在做这类转换时需要仔细设计状态机，由于暂时没有相关的转换需求，这里就不进行实例讲解了。
