Spring MVC执行流程及源码详解

Dream_sky_java
833 阅读5分钟

🍓 简介：java系列技术分享(👉持续更新中…🔥)
🍓 初衷:一起学习、一起进步、坚持不懈
🍓 如果文章内容有误与您的想法不一致,欢迎大家在评论区指正🙏
🍓 希望这篇文章对你有所帮助,欢迎点赞 👍 收藏 ⭐留言 📝

Spring MVC中各组件初始化过程已在上篇分享:初始化过程

一、SpringMVC常用组件

  • DispatcherServlet：前端控制器，统一处理请求和响应，整个流程控制的中心，由它调用其它组件处理用户的请求

  • HandlerMapping：处理器映射器，根据请求的url、method等信息查找Handler，即控制器方法

  • Handler：处理器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理

  • HandlerAdapter：处理器适配器，通过HandlerAdapter对处理器（控制器方法）进行执行

  • ViewResolver：视图解析器，不需要工程师开发，由框架提供,进行视图解析

  • View：视图 将模型数据通过页面展示给用户

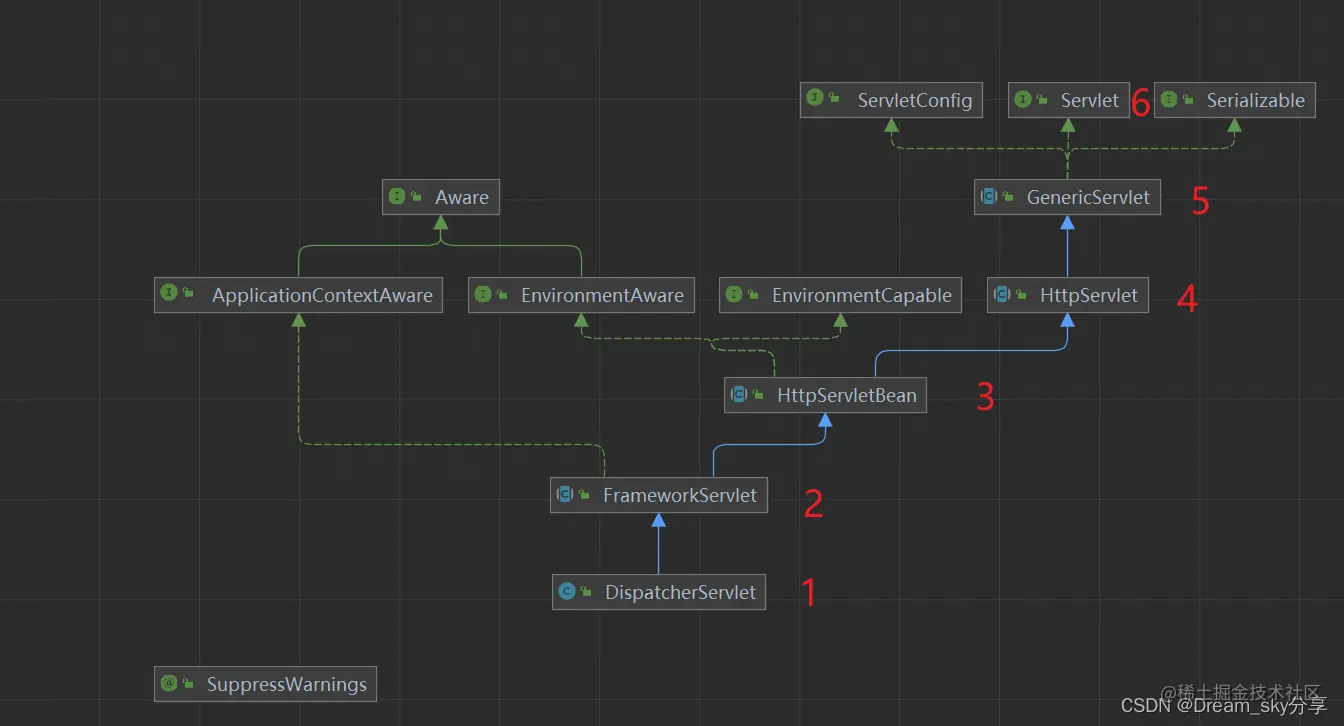

二、DispatcherServlet(前端控制器)的继承结构

IDEA中快捷键Ctrl+Shift+Alt+U 可查看继承图 在这里插入图片描述

graph TD
A[Servlet]
A==>B[GenericServlet]
B==>C[HttpServlet]
C==>D[HttpServletBean]
D==>E[FrameworkServlet]
E==>F[DispatcherServlet]

从上图中可以看到DispatcherServlet的顶层接口是Servlet

三、调用组件处理请求过程

虽然我们看的是不同类中的调用过程,如果通过继承或者实现放到同一个类中\color{#F00}{虽然我们看的是不同类中的调用过程,如果通过继承或者实现放到同一个类中} 其实我们就是在同一个类中来查看方法的调用。\color{#F00}{其实我们就是在同一个类中来查看方法的调用。}

1.Servlet接口

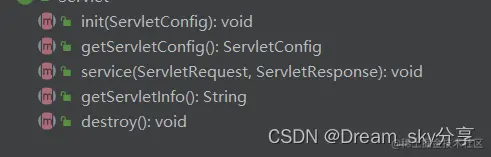

从Servlet接口开始步步分析,在Servlet接口中存在下图中的5种抽象方法。 快捷键: Alt+7 在这里插入图片描述

用户每次发送请求时,Servlet容器都会调用service()方法对请求进行处理

public interface Servlet {
	    public void service(ServletRequest req, ServletResponse res)
            throws ServletException, IOException;
}

2.GenericServlet抽象类

public abstract class GenericServlet implements Servlet, ServletConfig,
        java.io.Serializable {

     //可以看到并没有对Servlet中的service()方法进行实现
    @Override
    public abstract void service(ServletRequest req, ServletResponse res)
            throws ServletException, IOException;

}

GenericServlet没有对Servlet中的service()方法进行实现,那么根据继承结构继续向下梳理

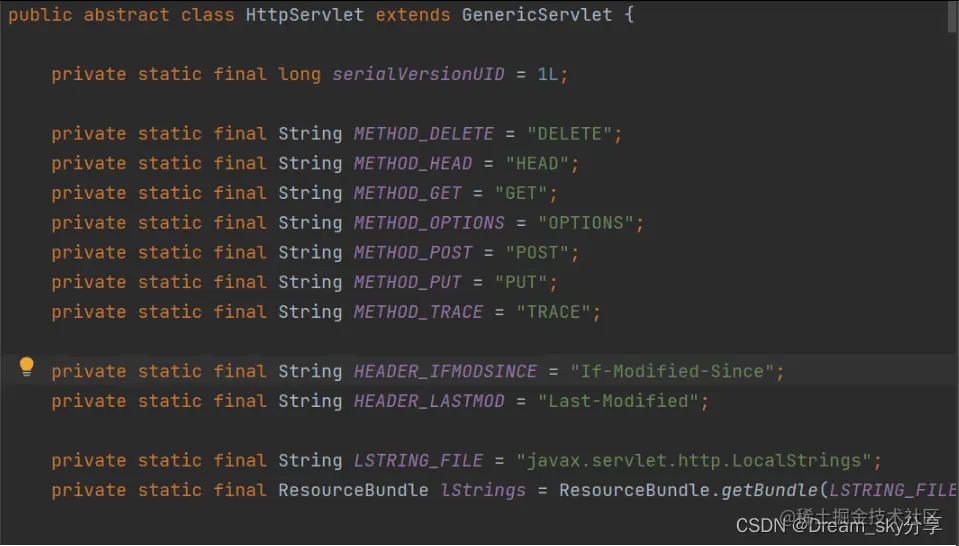

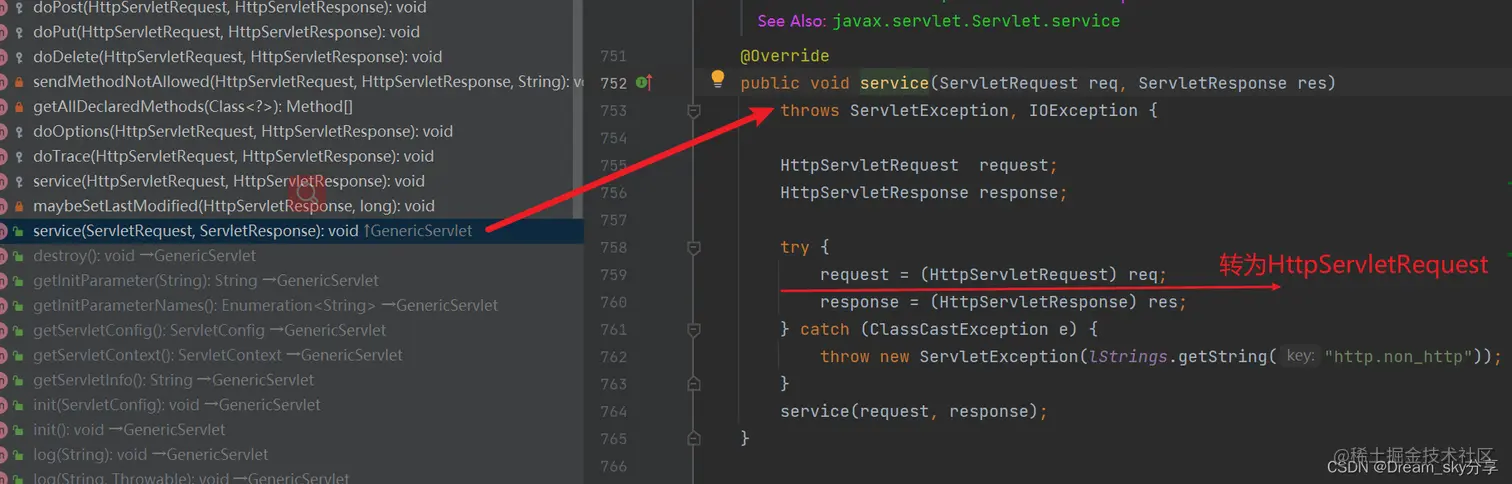

3.HttpServle抽象类

在这里插入图片描述

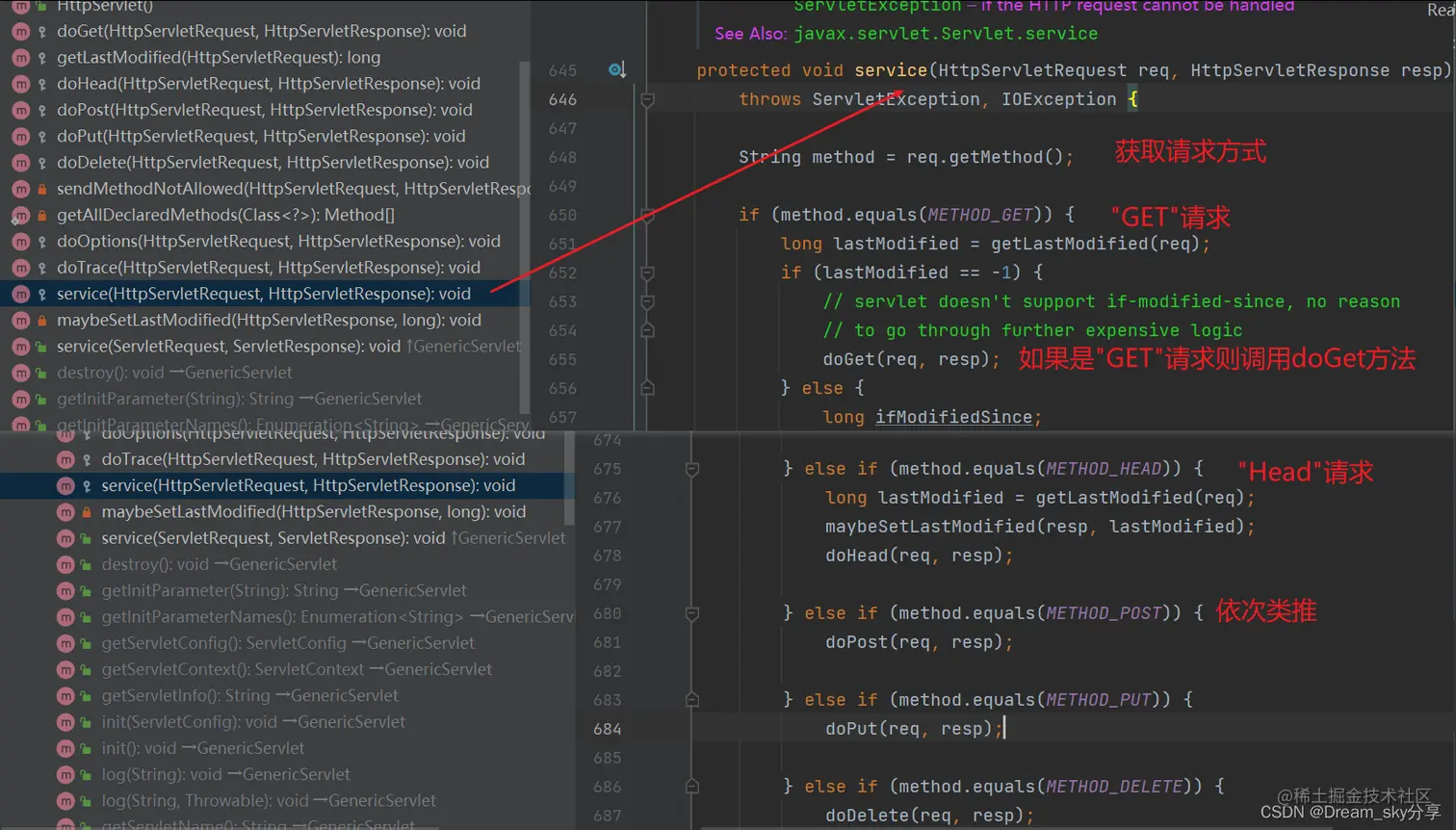

可以看到又调用了service(request, response)方法,如下图

在这里插入图片描述请求方式有以下几种 在这里插入图片描述

根据req.getMethod()获取请求方式调用对应的doGet,doPut等等方法,继续向下看

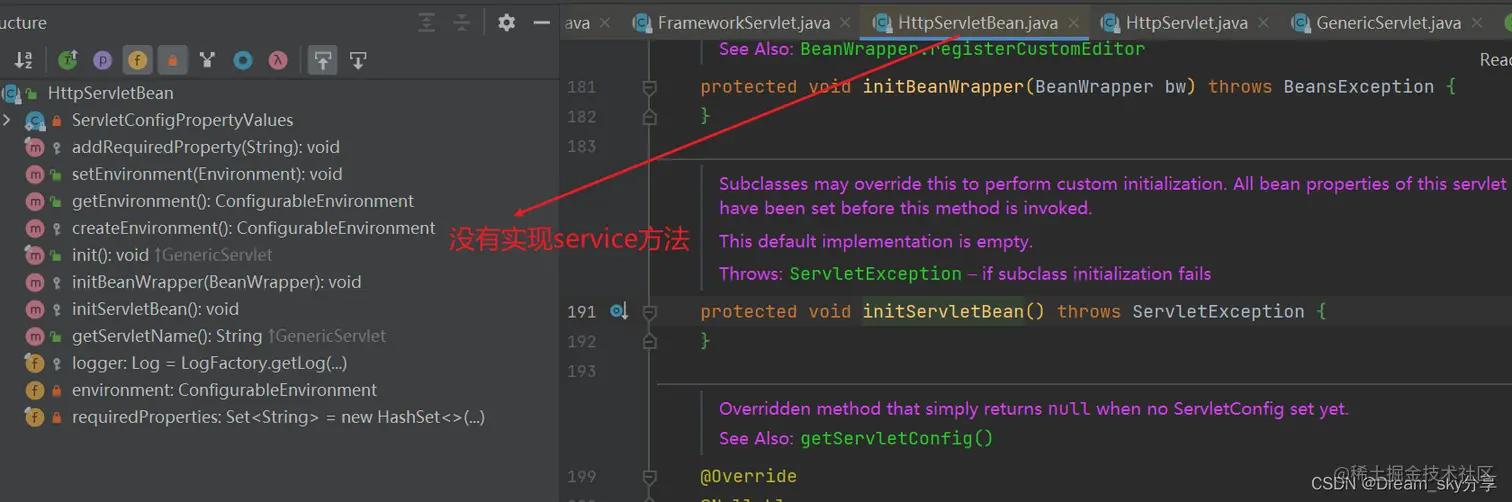

4.HttpServletBean抽象类

在这里插入图片描述

可以发现HttpServletBean没有重写service()方法,用的是父类HttpServle中的方法

5.FrameworkServlet抽象类

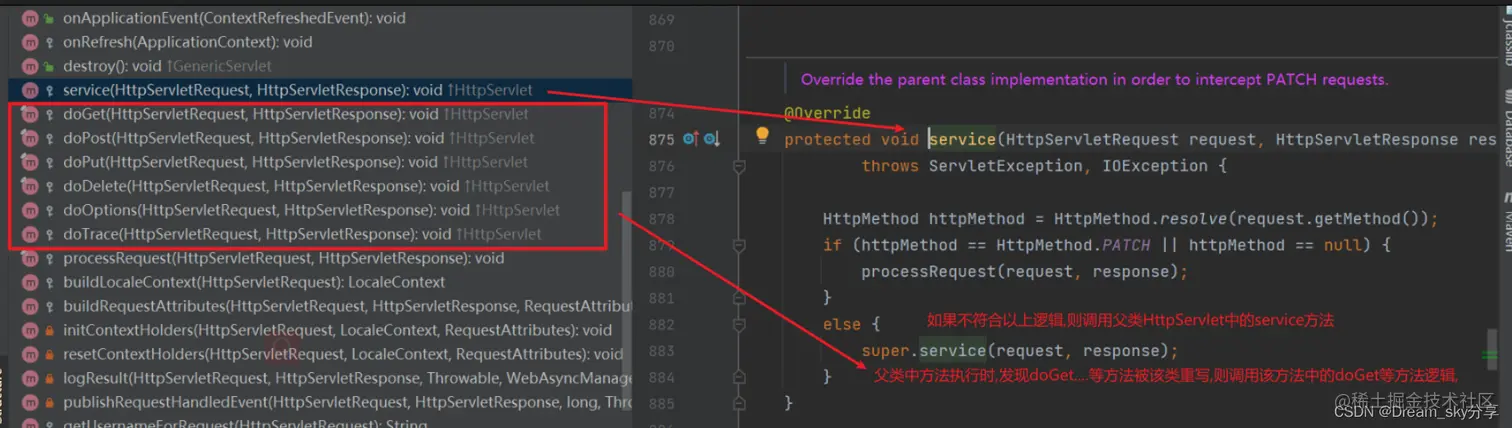

![在这里插入图片描述](https://img-blog.csdnimg.cn/e42a04e71e684e708e1a12c4ce6e784d.png]

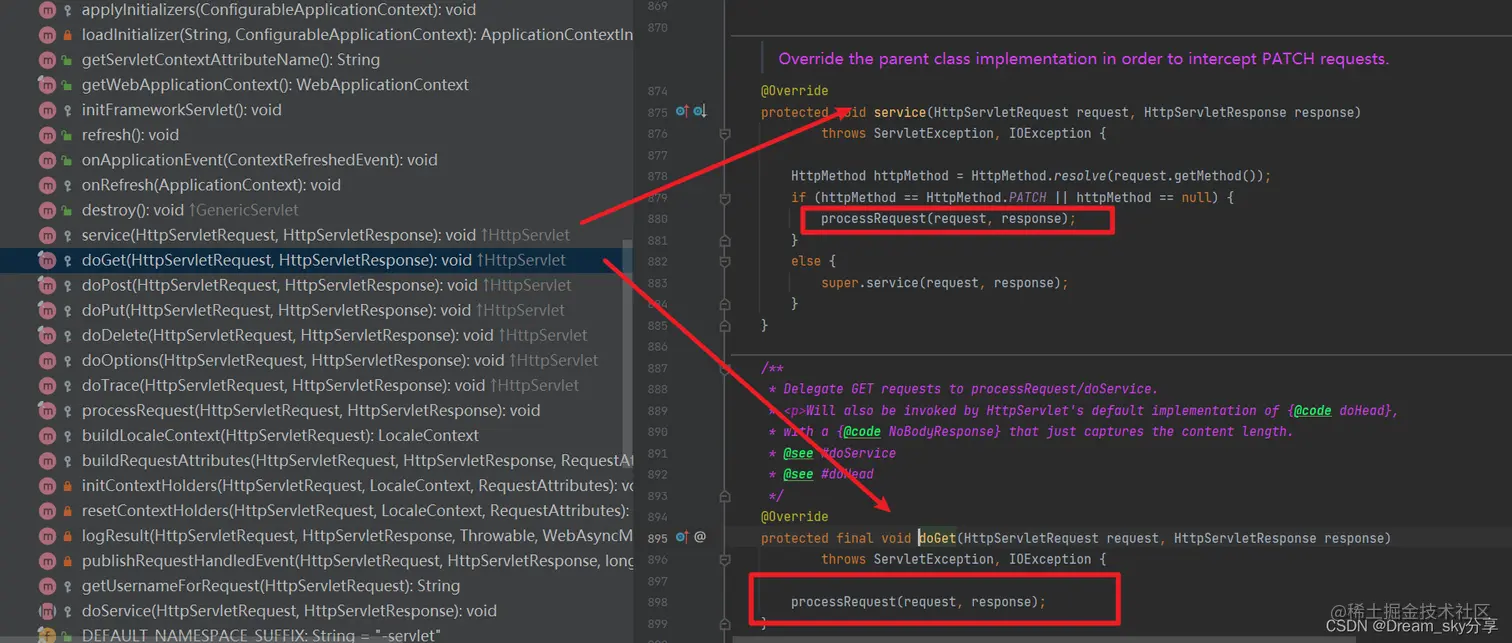

FrameworkServlet中重写了doGet等方法,则使用本类中重写后的方法

在这里插入图片描述

可以看到无论service中的那个逻辑,都执行processRequest(request, response)方法,所以我们只需查看该方法即可

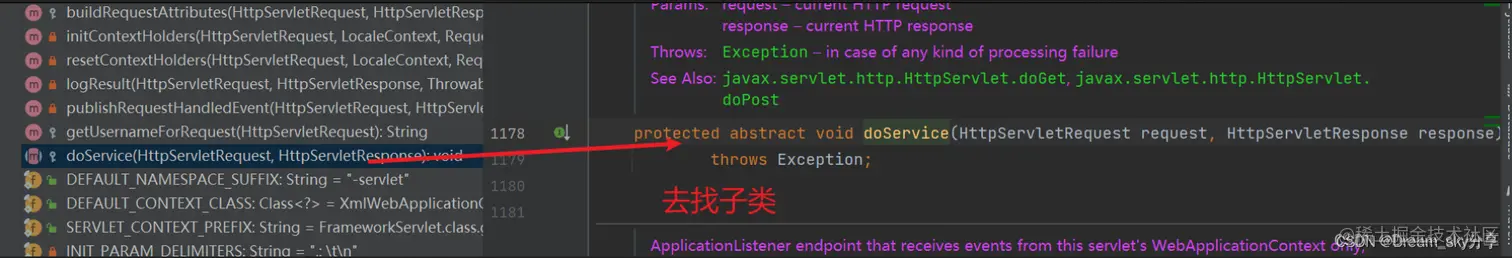

在这里插入图片描述![在这里插入图片描述](https://img-blog.csdnimg.cn/3ce0b0adca6e494eae4da81782bfa8a1.png]

6.DispatcherServlet类

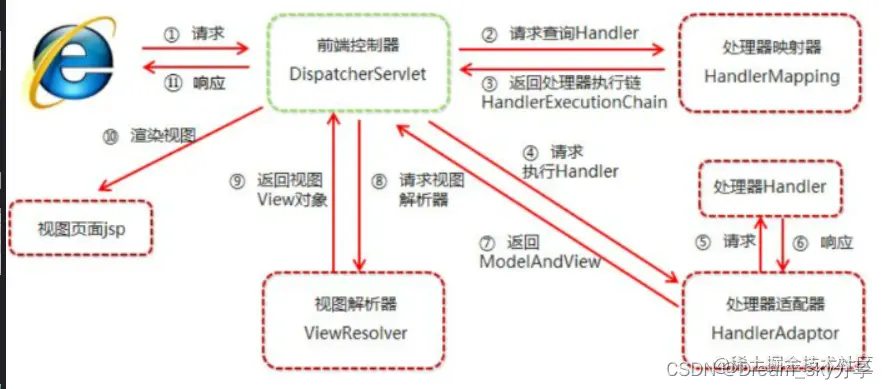

6.1执行流程图

为什么说doDispatcher()是整个流程控制的中心,由它调用其它组件处理用户的请求? 那么看下文流程即可明白 用户向服务器发送请求，请求被SpringMVC 前端控制器 DispatcherServlet捕获。

在这里插入图片描述

执行流程图大家可以对照图来看接下来的流程

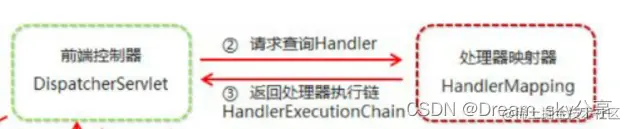

6.2图中第的2,3步处理器映射器

就是这一步返回处理器执行链包含拦截器 在这里插入图片描述

在这里插入图片描述

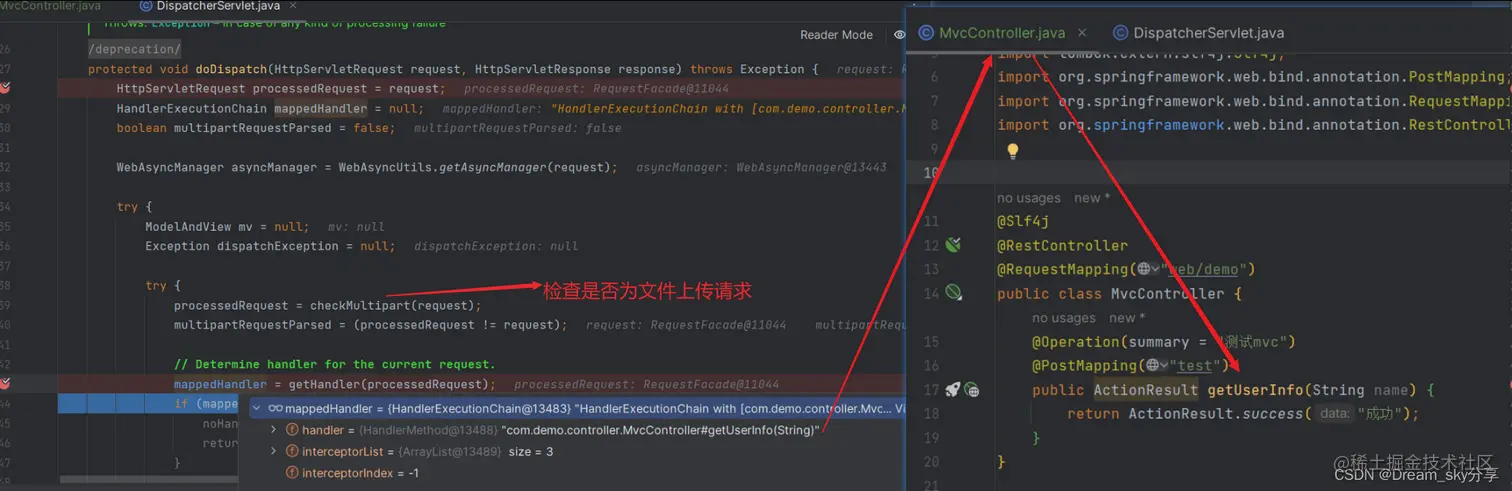

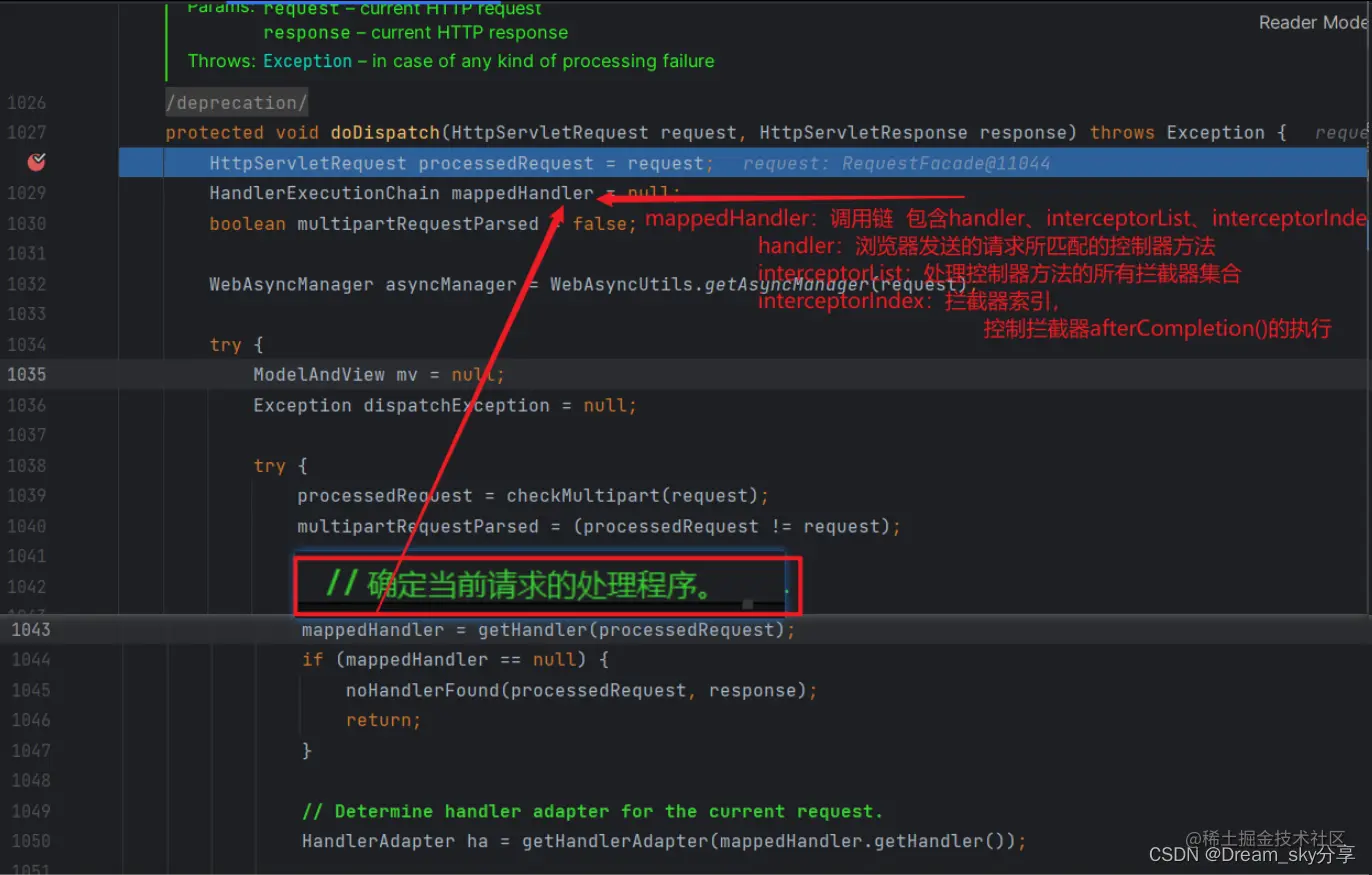

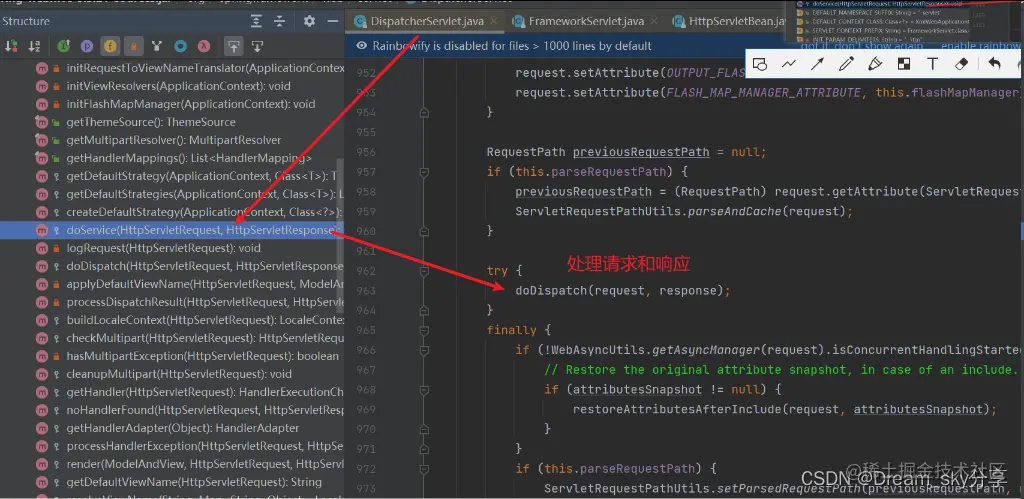

当前类重写了父类中的doservice()方法,又发现该方法的核心是doDispatcher方法,重点来了我们来看该方法实现

在这里插入图片描述在这里插入图片描述

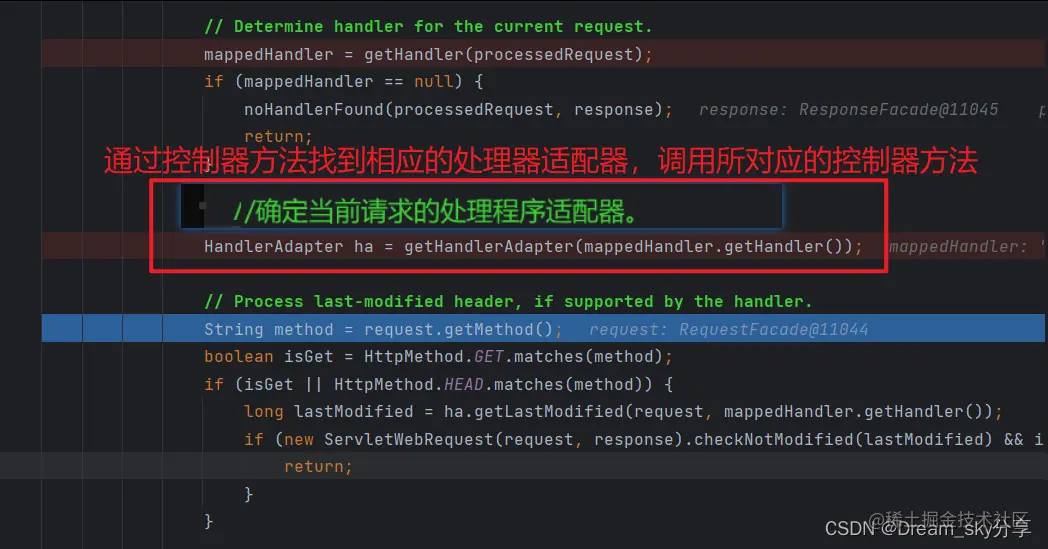

6.3图中第的4,5,6,7步处理器适配器

在这里插入图片描述

1.包含拦截器的执行逻辑

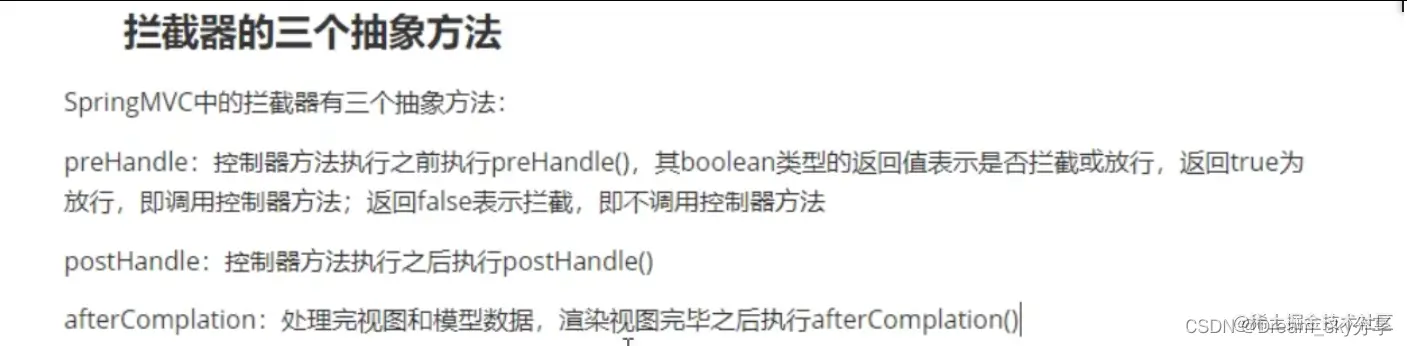

接下来就到拦截器的前置方法,首先看下拦截器的执行顺序,方便理解接下来的代码流程

在这里插入图片描述在这里插入图片描述请欣赏源码流程:紧接上图中的适配器方法

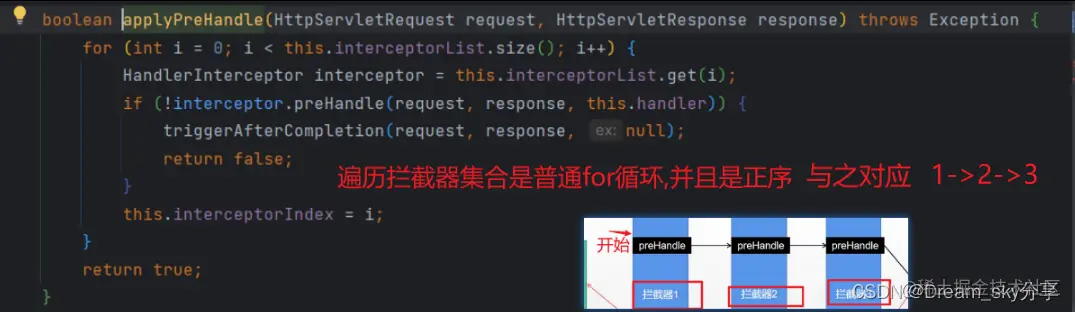

在这里插入图片描述拦截器的前置方法对应上图的逻辑处理(对上图详解)

在这里插入图片描述

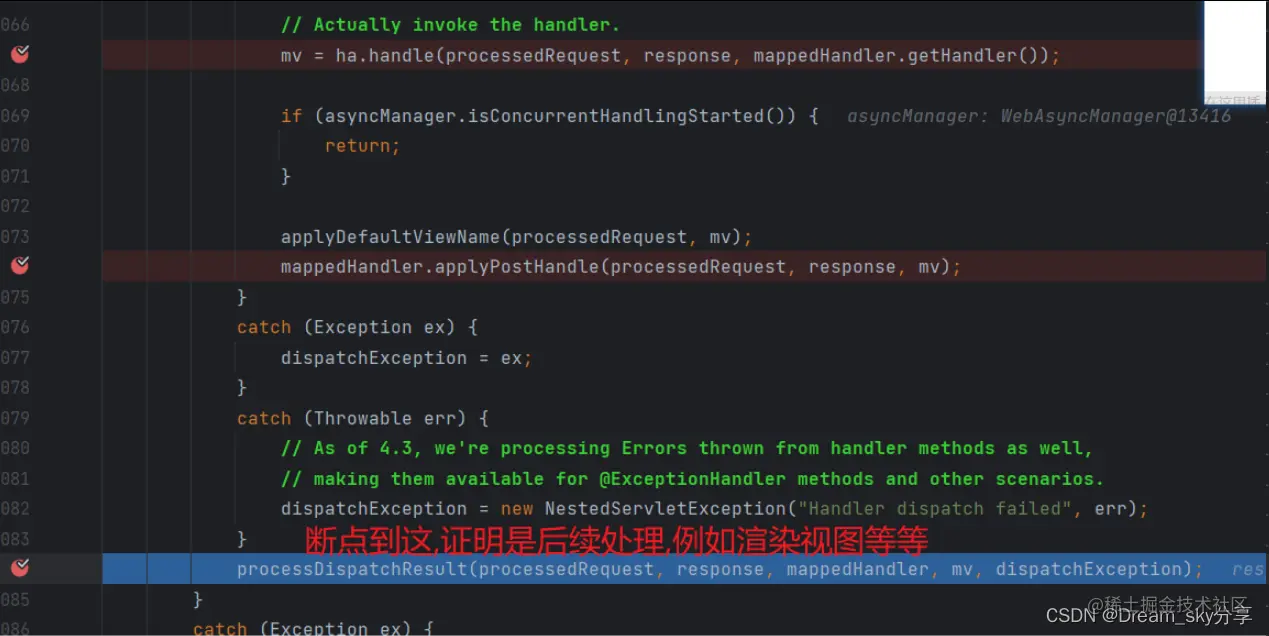

正序下来是实际调用处理程序方法 返回ModelAndView对象

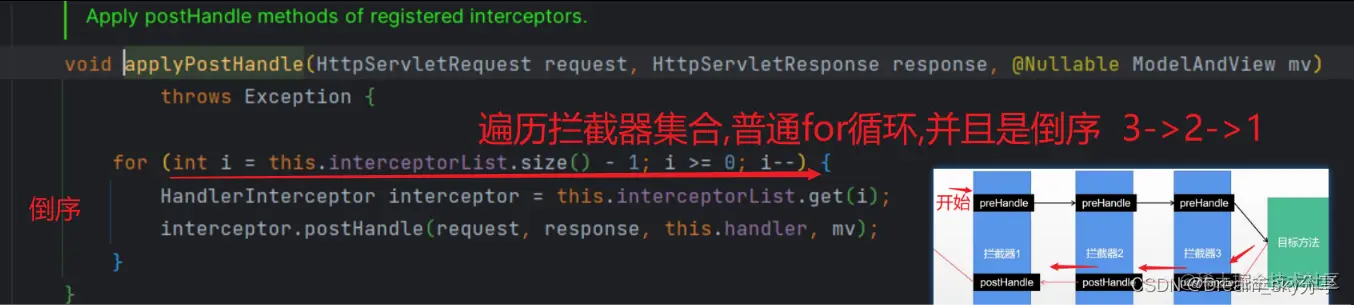

在这里插入图片描述拦截器的后置方法 在这里插入图片描述

6.4图中第的8,9,10步

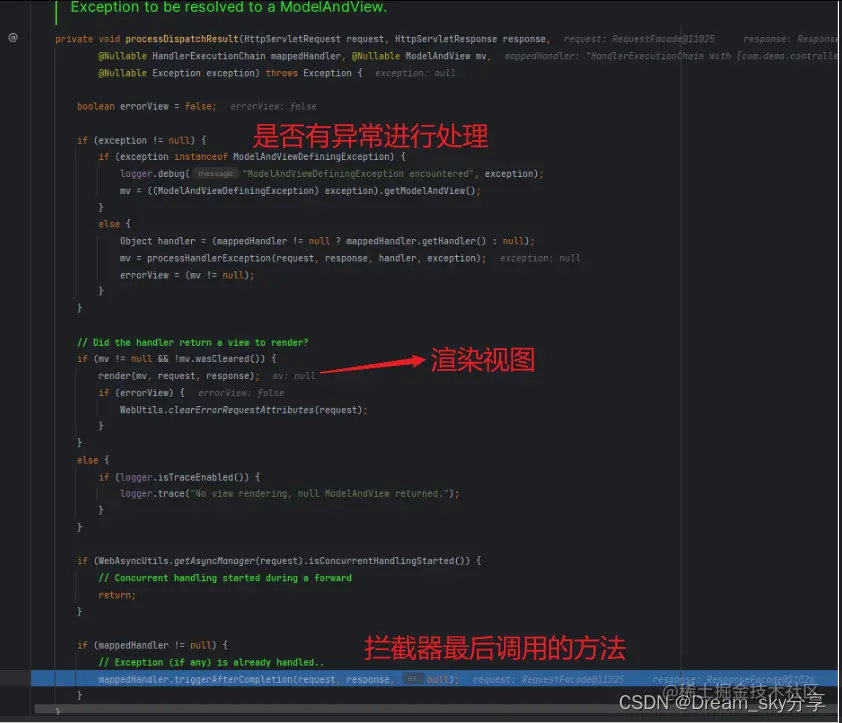

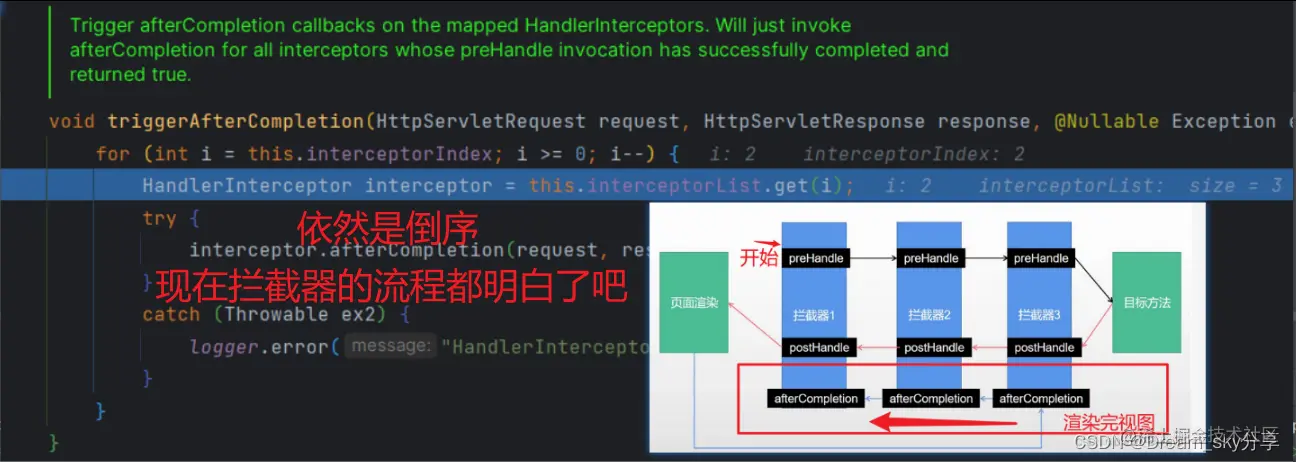

在这里插入图片描述>进入该方法查看 在这里插入图片描述看拦截器的最后执行方法

在这里插入图片描述

返回用户

五、总结

1.简单总结

1. Spring MVC所有的请求都经过DispatcherServlet来统一分发。DispatcherServlet将请求分发给Controller之前，需要借助于Spring MVC提供的HandlerMapping定位到具体的Controller。 2. HandlerMapping接口负责完成客户请求到Controller映射。 3. Controller接口将处理用户请求，这和Java Servlet扮演的角色是一致的。一旦Controller处理完用户请求，则返回ModelAndView(数据和视图)对象给DispatcherServlet前端控制器。从宏观角度考虑，DispatcherServlet是整个Web应用的控制器；从微观考虑，Controller是单个Http请求处理过程中的控制器，而ModelAndView是Http请求过程中返回的模型（Model）和视图（View）。 4.返回的视图需要通过ViewResolver接口（视图解析器）在Web应用中负责查找View对象，从从而将相应结果渲染给客户。

2.详细总结

1. 用户向服务器发送请求，请求被SpringMVC 前端控制器 DispatcherServlet捕获 2. DispatcherServlet对请求URL进行解析，得到请求资源标识符（URI），判断请求URI对应的映射 3. 根据该URI，调用HandlerMapping获得该Handler配置的所有相关的对象（包括Handler对象以及Handler对象对应的拦截器），最后以HandlerExecutionChain执行链对象的形式返回。 4. DispatcherServlet 根据获得的Handler，选择一个合适的HandlerAdapter。 5. 如果成功获得HandlerAdapter，此时将开始执行拦截器的preHandler(…)方法【正向】 6. 提取Request中的模型数据，填充Handler入参，开始执行Handler（Controller)方法，处理请求。在填充Handler的入参过程中，根据你的配置，Spring将帮你做一些额外的工作：

6.1. HttpMessageConveter： 将请求消息（如Json、xml等数据）转换成一个对象，将对象转换为指定的响应信息 6.2 HttpMessageConveter： 将请求消息（如Json、xml等数据）转换成一个对象，将对象转换为指定的响应信息 6.3 数据转换：对请求消息进行数据转换。如String转换成Integer、Double等 6.4 数据格式化：对请求消息进行数据格式化。 如将字符串转换成格式化数字或格式化日期等 6.5 数据验证： 验证数据的有效性（长度、格式等），验证结果存储到BindingResult或Error中

7. Handler执行完成后，向DispatcherServlet 返回一个ModelAndView对象。 8. 此时将开始执行拦截器的postHandle(...)方法【逆向】。 9. 根据返回的ModelAndView（此时会判断是否存在异常：如果存在异常，则执行HandlerExceptionResolver进行异常处理）选择一个适合的ViewResolver进行视图解析，根据Model和View，来渲染视图。 10. 渲染视图完毕执行拦截器的afterCompletion(…)方法【逆向】。 11. 将渲染结果返回给客户端。
