1.算法仿真效果
本系统进行了两个平台的开发，分别是：
Vivado2019.2
Quartusii18.0+ModelSim-Altera 6.6d Starter Edition

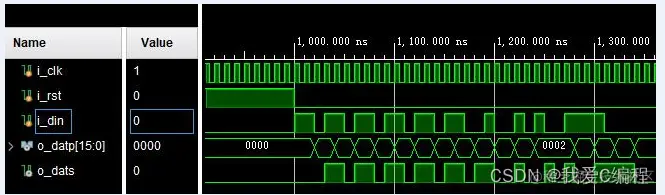

其中Vivado2019.2仿真结果如下：

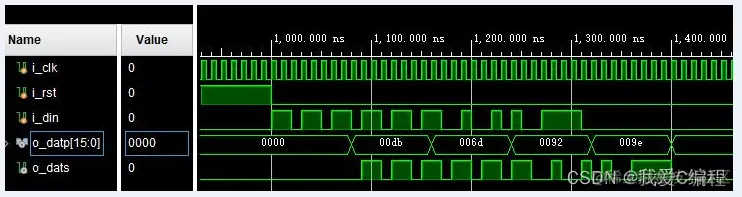

分别进行2路，4路，8路，16路并行串行转换

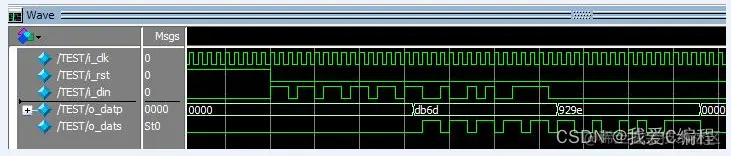

Quartusii18.0+ModelSim-Altera 6.6d Starter Edition的测试结果如下：
2.算法涉及理论知识概要
串并转换是将串行数据转换为并行数据的过程，即将一串数据按位拆分成多个并行数据。串并转换器的输入为串行数据流，输出为并行数据流。在串并转换器中，需要使用移位寄存器来存储串行数据，并使用多路选择器来选择数据位，将其输出到并行总线上。
并串转换是将并行数据转换为串行数据的过程，即将多个并行数据合并成一串数据。并串转换器的输入为并行数据流，输出为串行数据流。在并串转换器中，需要使用多路选择器来选择数据位，并使用移位寄存器来存储并行数据，将其按位合并成串行数据。
2.1 串并转换的FPGA实现
串并转换器的FPGA实现需要使用移位寄存器和多路选择器来实现。具体步骤如下：
设计移位寄存器：根据输入数据位数和输出数据位数，设计移位寄存器的大小，并将输入数据流存储到移位寄存器中。
设计多路选择器：根据输出数据位数和移位寄存器的大小，设计多路选择器的大小，并使用多路选择器选择数据位，将其输出到并行总线上。
设计时序逻辑：设计时钟控制电路和移位控制电路，控制数据的移位和选择。
设计输出接口：设计并行输出总线和输出接口，将并行数据输出到外部设备。
2.2 并串转换的FPGA实现
并串转换器的FPGA实现需要使用移位寄存器和多路选择器来实现。具体步骤如下：
设计移位寄存器：根据输入数据位数和输出数据位数，设计移位寄存器的大小，并将输入数据存储到移位寄存器中。
设计多路选择器：根据输入数据位数和输出数据位数，设计多路选择器的大小，并使用多路选择器选择数据位，将其合并成串行数据。
设计时序逻辑：设计时钟控制电路和移位控制电路，控制数据的移位和选择。
设计输入接口：设计并行输入总线和输入接口，将并行数据输入到移位寄存器中。
3.Verilog核心程序 ``timescale 1ns / 1ps
//
// Company:
// Engineer:
//
// Create Date: 2023/05/07 19:40:52
// Design Name:
// Module Name: TEST
// Project Name:
// Target Devices:
// Tool Versions:
// Description:
//
// Dependencies:
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments:
//
//
module TEST();
reg i_clk;
reg i_rst;
reg i_din;
wire[15:0]o_datp;
wire o_dats;
s2p s2pu1(
.i_clk (i_clk),
.i_rst (i_rst),
.i_sel (2'b00),//00锛?路01:4路10鈥?路11锛?6路
.i_din (i_din),
.o_datp (o_datp)
);
p2s p2su2(
.i_clk (i_clk),
.i_rst (i_rst),
.i_sel (2'b00),//00锛?路01:4路10鈥?路11锛?6路
.i_din (o_datp),
.o_dats (o_dats)
);
initial
begin
i_clk=1'b1;
i_rst=1'b1;
#1000
i_rst=1'b0;
end
always #5 i_clk=~i_clk;
initial
begin
i_din=1'b0;
#1000
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b0;
#10
i_din=1'b0;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b1;
#10
i_din=1'b0;
#500
$stop();
end
endmodule`
