1 K8s的架构

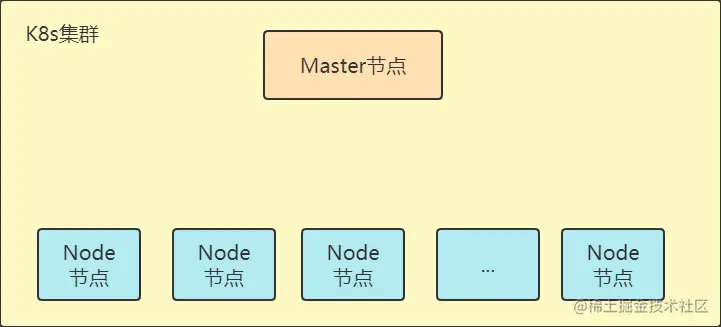

一个 K8s 系统，通常称为一个 K8s 集群，集群主要包括两个部分：

• Master 节点（通常有一个主节点）
• Node 节点（用于计算的节点，通常大于1个）

2 Master节点

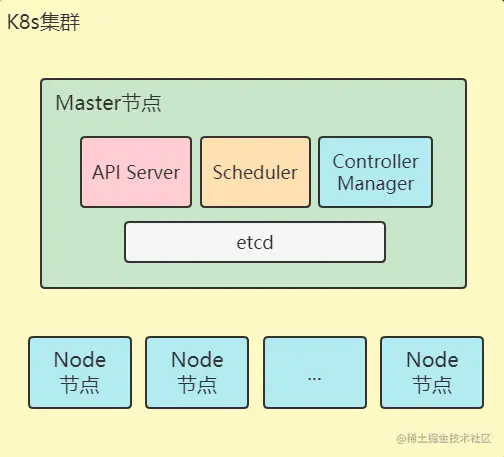

Master 节点主要负责管理和控制，Master 节点内部结构图如下：

Master 节点包括 API Server、Scheduler、Controller Manager、etcd：

• API Server 是整个系统的对外接口，供客户端和其它组件调用，相当于“服务窗口”；
• Scheduler 负责对集群内部的资源进行调度，相当于“调度室”；
• Controller Manager 负责管理控制器，相当于“管理员”；
• etcd 是保存K8s所有集群数据的后台数据库。

3 Node节点

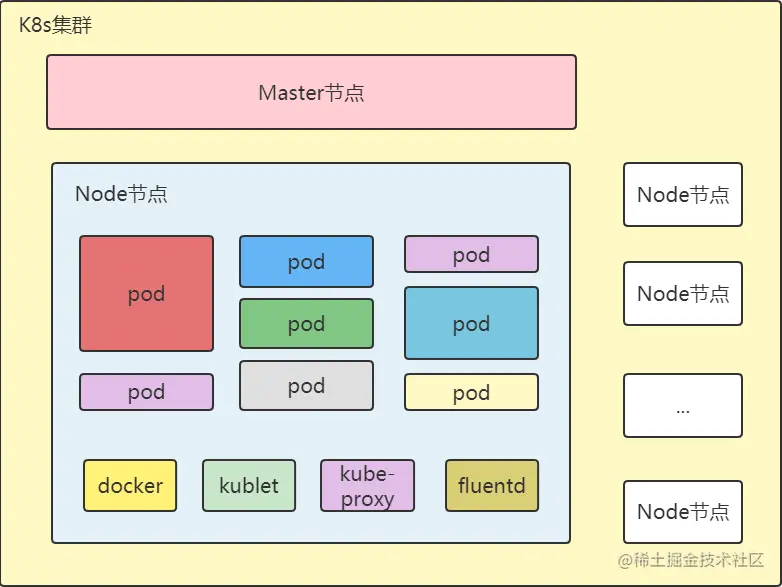

Node 节点是工作负载节点，里面是具体的容器，Node 节点内部结构图如下：

Node节点包括 Docker、kubelet、kube-proxy、pod。

每个 Node 都会被 Master 分配一些工作负载，当某个 Node 宕机时，该节点上的工作负载就会被 Master 自动转移到其它节点上。

在Node上主要运行以下内容：

• Docker，创建容器，提供k8s在node中运行的环境；
• Kubelet，负责监视指派到它所在Node上的 Pod，包括创建、修改、监控、删除等；
• Kube-proxy，主要负责为Pod对象提供代理；
• Fluentd，主要负责日志收集、存储与查询。
