SkyWalking源码-- Agent 链路追踪

豆趣
172 阅读4分钟

本文基于 SkyWalking-Java-agent 8.15.0 版本

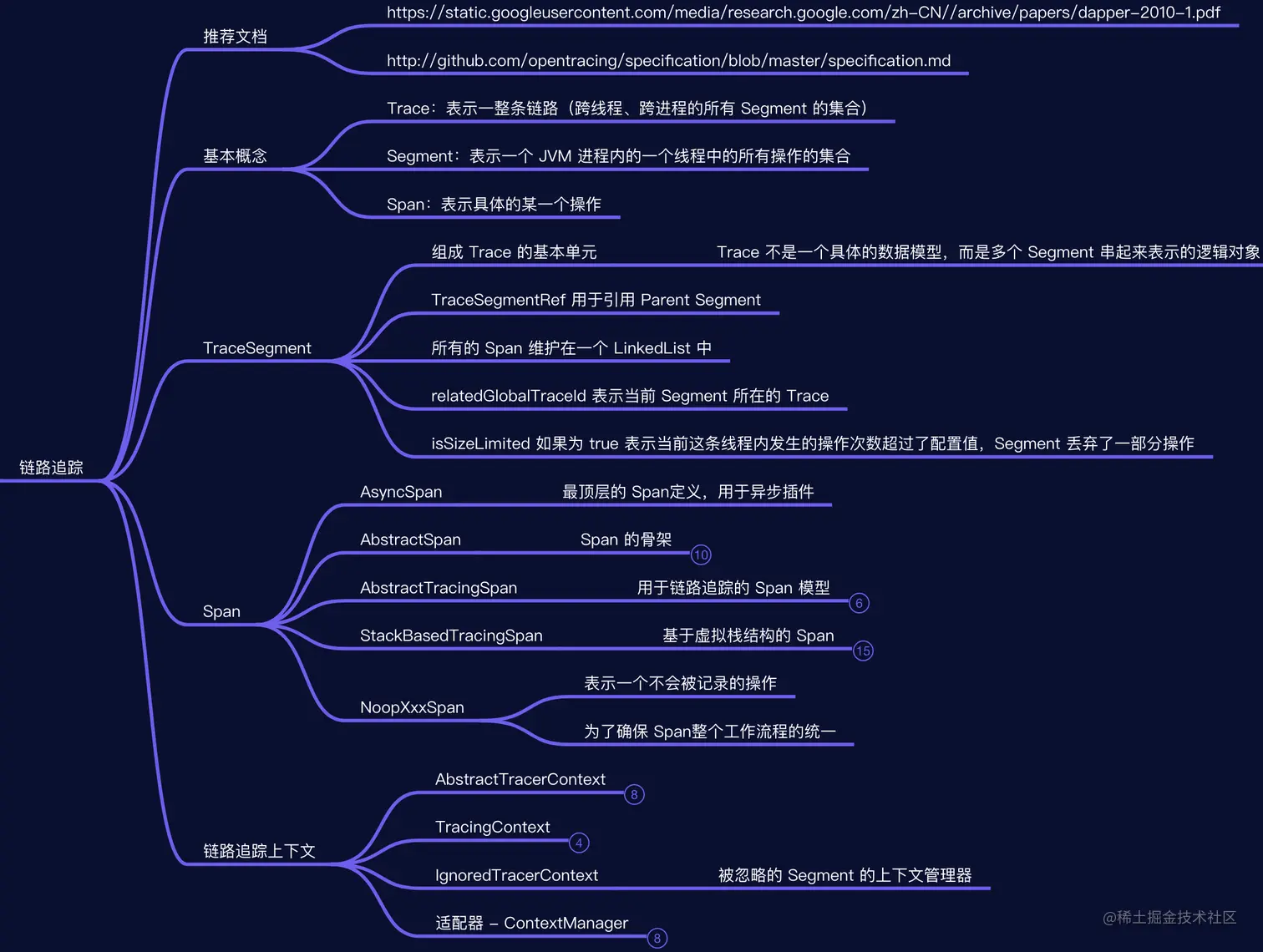

推荐文档

基本概念

Trace

概念：表示一整条链路（跨线程、跨进程的所有 Segment 的集合）
Trace 不是一个具体的数据模型，而是多个 Segment（SkyWalking中定义为 TraceSegment）串起来表示的逻辑对象

TraceSegment

基本概念

分布式链路追踪的节点。一个TraceSegment表示当前线程的一个节点。分布式链路跟踪是跨多个进程、跨多个线程的，导致了一条分布式跟踪的链路就会有多个 TraceSegment 组成

属性

  • String traceSegmentId：链路节点的id，每个 segment 都有一个全局唯一的id
  • TraceSegmentRef ref：segment的链路指针，指向当前segment的parent segment（上一级/父节点）
  • List<AbstractTracingSpan> spans：已完成的具体操作
  • DistributedTraceId relatedGlobalTraceId：当前segment所在Trace的id
  • boolean ignore = false：是否忽略
  • boolean isSizeLimited = false：是否有数量限制
  • final long createTime：创建时间

构造器

/**
* Create a default/empty trace segment, with current time as start time, and generate a new segment id.
* 创建默认的trace segment，当前时间作为开始时间，并生成一个新的 traceSegmentId
*/
public TraceSegment() {
    this.traceSegmentId = GlobalIdGenerator.generate();
    this.spans = new LinkedList<>();
    this.relatedGlobalTraceId = new NewDistributedTraceId();
    this.createTime = System.currentTimeMillis();
}

全局id生产器

GlobalIdGenerator

属性：

// 应用实例id
private static final String PROCESS_ID = UUID.randomUUID().toString().replaceAll("-", "");
// 线程id序号
private static final ThreadLocal<IDContext> THREAD_ID_SEQUENCE = ThreadLocal.withInitial(
() -> new IDContext(System.currentTimeMillis(), (short) 0));

核心方法：

/**
* 一个新id有三部分构成
* 1、第一部分：应用实例 id
* 2、第二部分：线程id
* 3、第三部分：有两个部分构成
*       1）时间戳
*       2）当前线程里的序列号（0 - 9999）
*/
public static String generate() {
    return StringUtil.join(
        '.',
        PROCESS_ID,
        String.valueOf(Thread.currentThread().getId()),
        String.valueOf(THREAD_ID_SEQUENCE.get().nextSeq())
    );
}

IDContext：用于线程序号的生成

  • 核心逻辑： timestamp() * 10000 + nextThreadSeq() 算法
  • 注意事项：考虑时间回拨
private static class IDContext {
    // 上次生产 sequence 的时间戳
    private long lastTimestamp;
    // 线程的序列号
    private short threadSeq;

    // Just for considering time-shift-back only.
    // 时间回拨
    private long lastShiftTimestamp;
    private int lastShiftValue;

    private IDContext(long lastTimestamp, short threadSeq) {
        this.lastTimestamp = lastTimestamp;
        this.threadSeq = threadSeq;
    }

    private long nextSeq() {
        return timestamp() * 10000 + nextThreadSeq();
    }

    private long timestamp() {
        long currentTimeMillis = System.currentTimeMillis();

        if (currentTimeMillis < lastTimestamp) { // 发生了时间回拨
            // Just for considering time-shift-back by Ops or OS. @hanahmily 's suggestion.
            if (lastShiftTimestamp != currentTimeMillis) {
                lastShiftValue++;
                lastShiftTimestamp = currentTimeMillis;
            }
            return lastShiftValue;
        } else { // 时间正常
            lastTimestamp = currentTimeMillis;
            return lastTimestamp;
        }
    }

    private short nextThreadSeq() {
        if (threadSeq == 10000) {
            threadSeq = 0;
        }
        return threadSeq++;
    }
}

分布式链路id

DistributedTraceId 表示一条分布式调用链。在一条链路中（Trace），无论请求分布于多少不同的进程中，这个 TraceId 都不会改变

public abstract class DistributedTraceId {
   @Getter
   private final String id;
}

TraceSegmentRef：用于指向当前 Segment 的 Parent Segment

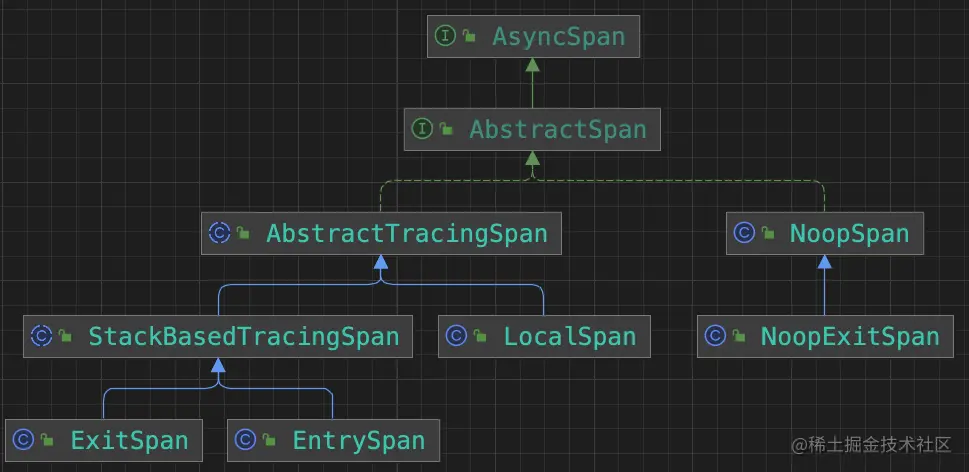

Span

概念：表示具体的一个操作


AsyncSpan

  • AbstractSpan prepareForAsync()：span在当前跟踪上下文结束，但当前span在调用asyncFinish前 仍然是活的 。在活跃期间，可以在任何线程中更改span的标签、日志和属性。这个方法在以下场景下必须被调用
    • 1、在原始线程中(跟踪上下文)
    • 2、当前span处于活跃的
  • AbstractSpan asyncFinish()：完成后通知 span

AbstractSpan

AbstractSpan 代表 span 的骨架，包含所有的公共方法。

/**
* The <code>AbstractSpan</code> represents the span's skeleton, which contains all open methods.
*/
public interface AbstractSpan extends AsyncSpan {
    /**
    * Set the component id, which defines in {@link ComponentsDefine}
    * 指定当前 Span 表示的操作发生在哪个插件上
    *
    * @return the span for chaining.
    */
    AbstractSpan setComponent(Component component);

    /**
    * 指定当前 Span 表示的操作所在的插件属于哪一种 skywalking 划分的类型
    * @param layer
    * @return
    */
    AbstractSpan setLayer(SpanLayer layer);

    /**
    * Set a key:value tag on the Span.
    *
    * @return this Span instance, for chaining
    * @deprecated use {@link #tag(AbstractTag, String)} in companion with {@link Tags#ofKey(String)} instead
    */
    @Deprecated
    AbstractSpan tag(String key, String value);

    AbstractSpan tag(AbstractTag<?> tag, String value);

    /**
    * Record an exception event of the current walltime timestamp.
    * walltime 挂钟时间，本地时间
    * serverTime 服务器时间
    *
    * @param t any subclass of {@link Throwable}, which occurs in this span.
    * @return the Span, for chaining
    */
    AbstractSpan log(Throwable t);

    AbstractSpan errorOccurred();

    /**
    * @return true if the actual span is an entry span.
    */
    boolean isEntry();

    /**
    * @return true if the actual span is an exit span.
    */
    boolean isExit();

    /**
    * Record an event at a specific timestamp.
    *
    * @param timestamp The explicit timestamp for the log record.
    * @param event the events
    * @return the Span, for chaining
    */
    AbstractSpan log(long timestamp, Map<String, ?> event);

    /**
    * Sets the string name for the logical operation this span represents.
    * 如果当前 Span 的操作是
    * 一个 HTTP 请求，那么 operationName 就是请求的 URL
    * 一个 SQL 请求，那么 operationName 就是 SQL 的类型
    * 一个 Redis 请求，那么 operationName 就是 Redis 命令
    *
    * @return this Span instance, for chaining
    */
    AbstractSpan setOperationName(String operationName);

    /**
    * Start a span.
    *
    * @return this Span instance, for chaining
    */
    AbstractSpan start();

    /**
    * Get the id of span
    *
    * @return id value.
    */
    int getSpanId();

    String getOperationName();

    /**
    * Reference other trace segment.
    *
    * @param ref segment ref
    */
    void ref(TraceSegmentRef ref);

    AbstractSpan start(long startTime);

    /**
    * 什么叫 peer，就是对端地址
    * 一个请求可能跨多个进程，操作多种中间件，那么每一次 RPC，对端的服务地址就是 remotePeer
    * 每一次中间件的操作，中间件的地址就是 remotePeer
    * @param remotePeer
    * @return
    */
    AbstractSpan setPeer(String remotePeer);

    /**
    * @return true if the span's owner(tracing context main thread) is been profiled.
    */
    boolean isProfiling();

    /**
    * Should skip analysis in the backend.
    */
    void skipAnalysis();
}

SpanLayer：span 分层，SkyWalking对不同数据源的分类

  • DB(1)：存储
  • RPC_FRAMEWORK(2)：rpc框架
  • HTTP(3)：http请求
  • MQ(4)：消息队列
  • CACHE(5)：缓存

OfficialComponent：SkyWalking 支持的官网组件
ComponentsDefine：定义了所有 SkyWalking 支持的 官网组件 清单列表

StackBasedTracingSpan

基于栈的 TracingSpan，

  • int stackDepth：栈深度
  • String peer：对端地址

LocalSpan

用于记录一个本地方法的调用，在一个Segment里，会有多个LocalSpan

public class LocalSpan extends AbstractTracingSpan {

    public LocalSpan(int spanId, int parentSpanId, String operationName, TracingContext owner) {
        super(spanId, parentSpanId, operationName, owner);
    }

    @Override
    public boolean isEntry() {
        return false;
    }

    @Override
    public boolean isExit() {
        return false;
    }

    @Override
    public AbstractSpan setPeer(String remotePeer) {
        return this;
    }
}

EntrySpan

  • 在一个 TraceSegment 里面只能存在一个 EntrySpan
  • 后面的插件复用前面插件创建的 EntrySpan 时会覆盖掉前面插件设置的 Span 信息
  • EntrySpan 记录的信息永远是最靠近服务提供侧的信息
public class EntrySpan extends StackBasedTracingSpan {

private int currentMaxDepth; // 最大栈深

...
/**
* Set the {@link #startTime}, when the first start, which means the first service provided.
* EntrySpan 只会由第一个插件创建，但是后面的插件复用 EntrySpan 时都要来调用一次 start() 方法
* 因为每一个插件都以为自己是第一个创建 EntrySpan 的
*/
@Override
public EntrySpan start() {
    if ((currentMaxDepth = ++stackDepth) == 1) {
        super.start();
    }
    clearWhenRestart();
    return this;
}
...
}

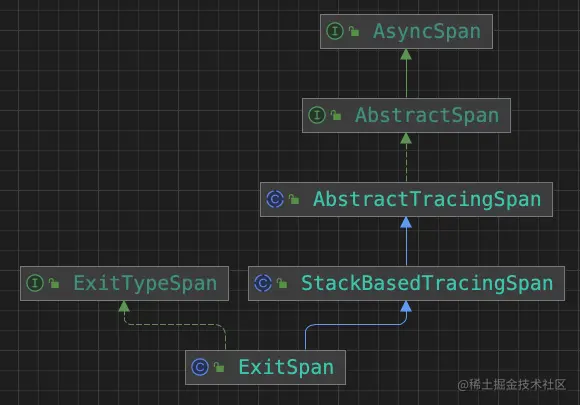

ExitSpan

区别就在于 EntrySpan 记录的是更靠近服务这一侧的信息。ExitSpan 记录的是更靠近消费这一侧的信息

  • 所谓 ExitSpan 和 EntrySpan 一样采用复用的机制，前提是在插件嵌套的情况下
  • 多个 ExitSpan 不存在嵌套关系，是平行存在的时候，是运行同时存在多个 ExitSpan
  • 把 ExitSpan 简单理解为离开当前进程/线程的操作
  • TraceSegment 里不一定非要有 ExitSpan

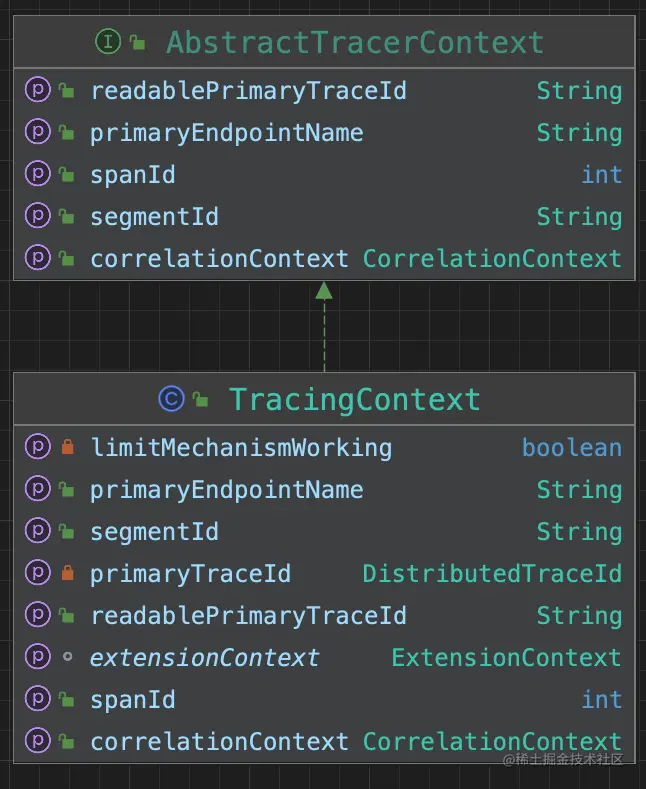

链路追踪上下文

TracingContext 管理

  • 当前 Segment 和自己前后的 Segment 的引用 TraceSegmentRef
  • 当前 Segment 内的所有 span
