本文基于 SkyWalking-Java-agent 8.15.0 版本

客户端信息上报

ServiceManagementClient

服务管理客户端，作用主要有

  • 将当前 Agent Client 的基本信息汇报给 OAP
  • 和 OAP 保持心跳

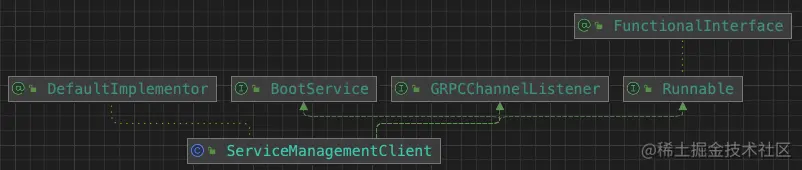

共实现了三个接口

  • BootService：agent服务接口
  • GRPCChannelListener：gRpc 的Channel监听接口
  • Runnalbe：JDK 的 Runnable 接口

一个注解：@DefaultImplementor 默认实现

GRPCChannelListener

实现 GRPCChannelListener 的 statusChanged 状态改变方法，当gRpc Channel 的连接状态（GRPCChannelStatus）发生变化时，会通过回调该方法，实现状态变更的消息通知。

@Override
public void statusChanged(GRPCChannelStatus status) {
    if (GRPCChannelStatus.CONNECTED.equals(status)) {
        // 找到 GRPCChannelManager 服务，拿到网络连接
        Channel channel = ServiceManager.INSTANCE.findService(GRPCChannelManager.class).getChannel();
        // grpc 的 stub 可以理解为 protobuf 中定义的 XxxService
        managementServiceBlockingStub = ManagementServiceGrpc.newBlockingStub(channel);
    } else {
        managementServiceBlockingStub = null;
    }
    this.status = status;
}

BootService

实现 BootService 生命周期不同阶段：

  • prepare（准备阶段）
    • 将自身添加到 Channel 监听器里
    • 把配置文件中的 Agent Client 信息放入集合，等待发送
  • boot（启动阶段）
    • 创建心跳定时任务的单线程周期性线程池
    • Config.Collector.HEARTBEAT_PERIOD：心跳周期，默认 30s
  • onComplete（启动完成阶段）
    • 不做任何操作
  • shutdown（关闭阶段）
    • 取消心跳
    • 基于线程的中断机制：
      • 尝试取消执行此任务。
      • 如果任务已经完成、已经取消或由于其他原因无法取消，则此尝试将失败。
      • 如果成功，并且在调用cancel时此任务尚未启动，则此任务不应运行。
      • 如果任务已经启动，那么mayinterruptirunning参数决定是否应该中断执行该任务的线程以尝试停止该任务。
      • 在此方法返回后，对isDone的后续调用将始终返回true。如果此方法返回true，后续对isCancelled的调用将始终返回true
@Override
public void prepare() {
    // 将自身添加到 Channel 监听器里
    ServiceManager.INSTANCE.findService(GRPCChannelManager.class).addChannelListener(this);
    // 把配置文件中的 Agent Client 信息放入集合，等待发送
    SERVICE_INSTANCE_PROPERTIES = InstanceJsonPropertiesUtil.parseProperties();
}

@Override
public void boot() {
    // 心跳
    heartbeatFuture = Executors.newSingleThreadScheduledExecutor(
        new DefaultNamedThreadFactory("ServiceManagementClient")
    ).scheduleAtFixedRate(
        new RunnableWithExceptionProtection(
            this,
            t -> LOGGER.error("unexpected exception.", t)
        ), 0, Config.Collector.HEARTBEAT_PERIOD,
        TimeUnit.SECONDS
    );
}
@Override
public void onComplete() {
}

@Override
public void shutdown() {
    // 取消心跳
    heartbeatFuture.cancel(true);
}

采集信息上传


TraceSegmentServiceClient

  • 将 TraceSegment 发送到 OAP
  • 采用 gRpc 将采集到的信息上传到 gRpc 服务端
  • 每次发送必须强制等待所有数据都发送完毕

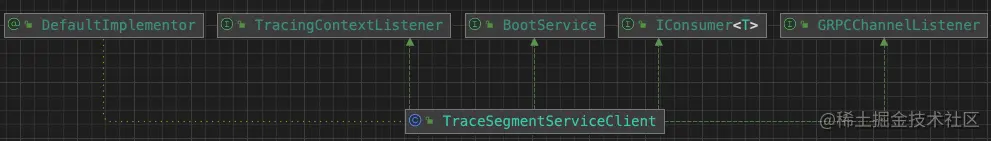

共实现了四个接口

  • TracingContextListener：Trace 链路上下文监听
  • BootService：agent服务接口
  • GRPCChannelListener：gRpc 的Channel监听接口
  • IConsumer<T>：consumer 接口

一个注解：@DefaultImplementor 默认实现

TracingContextListener

实现 TracingContextListener 的 afterFinished 方法，

@Override
public void afterFinished(TraceSegment traceSegment) {
    if (traceSegment.isIgnore()) {
        return;
    }
    if (!carrier.produce(traceSegment)) {
        if (LOGGER.isDebugEnable()) {
            LOGGER.debug("One trace segment has been abandoned, cause by buffer is full.");
        }
    }
}

GRPCChannelListener

实现 GRPCChannelListener 的 statusChanged 状态改变方法

@Override
public void statusChanged(GRPCChannelStatus status) {
    if (CONNECTED.equals(status)) {
        Channel channel = ServiceManager.INSTANCE.findService(GRPCChannelManager.class).getChannel();
        serviceStub = TraceSegmentReportServiceGrpc.newStub(channel);
    }
    this.status = status;
}

BootService

实现 BootService 生命周期不同阶段： 其中：

  • lastLogTime：上一次打印传输 TraceSegment 情况的日志的时间
  • segmentUplinkedCounter：成功发送的 TraceSegment 数量
  • segmentAbandonedCounter：因网络原因丢弃的 TraceSegment 数量
  • carrier：数据缓存
@Override
public void prepare() {
    ServiceManager.INSTANCE.findService(GRPCChannelManager.class).addChannelListener(this);
}

@Override
public void boot() {
    // 上一次打印传输 TraceSegment 情况的日志的时间
    lastLogTime = System.currentTimeMillis();
    // 成功发送的 TraceSegment 数量
    segmentUplinkedCounter = 0;
    // 因网络原因丢弃的 TraceSegment 数量
    segmentAbandonedCounter = 0;
    // 创建数据缓存
    carrier = new DataCarrier<>(CHANNEL_SIZE, BUFFER_SIZE, BufferStrategy.IF_POSSIBLE);
    carrier.consume(this, 1);
}

@Override
public void onComplete() {
    TracingContext.ListenerManager.add(this);
}

@Override
public void shutdown() {
    TracingContext.ListenerManager.remove(this);
    carrier.shutdownConsumers();
}

IConsumer

实现 IConsumer 接口

@Override
public void consume(List<TraceSegment> data) {
    if (CONNECTED.equals(status)) {
        final GRPCStreamServiceStatus status = new GRPCStreamServiceStatus(false);
        StreamObserver<SegmentObject> upstreamSegmentStreamObserver = serviceStub.withDeadlineAfter(
            Config.Collector.GRPC_UPSTREAM_TIMEOUT, TimeUnit.SECONDS
        ).collect(new StreamObserver<Commands>() {
            @Override
            public void onNext(Commands commands) {
                ServiceManager.INSTANCE.findService(CommandService.class)
                                        .receiveCommand(commands);
            }

            @Override
            public void onError(
                Throwable throwable) {
                status.finished();
                if (LOGGER.isErrorEnable()) {
                    LOGGER.error(
                        throwable,
                        "Send UpstreamSegment to collector fail with a grpc internal exception."
                    );
                }
                ServiceManager.INSTANCE
                    .findService(GRPCChannelManager.class)
                    .reportError(throwable);
            }

            @Override
            public void onCompleted() {
                status.finished();
                }
            });

        try {
            for (TraceSegment segment : data) {
                // 将 segment 对象转成 Protobuf对象
                SegmentObject upstreamSegment = segment.transform();
                upstreamSegmentStreamObserver.onNext(upstreamSegment);
            }
        } catch (Throwable t) {
            LOGGER.error(t, "Transform and send UpstreamSegment to collector fail.");
        }

        upstreamSegmentStreamObserver.onCompleted();

        // 强制等待所有的 TraceSegment 都发送完成
        status.wait4Finish();
        // 上报的数量
        segmentUplinkedCounter += data.size();
    } else {
        // 抛弃的数量
        segmentAbandonedCounter += data.size();
    }

    printUplinkStatus();
}

KafkaTraceSegmentServiceClient

  • 采用 Kafka 客户端将采集到的信息上传到 Kafka
  • 每条数据包装为一条 Kafka 消息同步发送

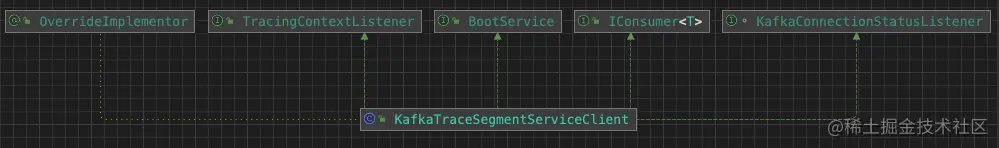

共实现了四个接口

  • TracingContextListener：Trace 链路上下文监听
  • BootService：agent服务接口
  • KafkaConnectionStatusListener：kafka 的连接状态监听接口
  • IConsumer<T>：consumer 接口

一个注解：@OverrideImplementor(TraceSegmentServiceClient.class) 覆盖实现

TracingContextListener

实现 TracingContextListener 的 afterFinished 方法

@Override
public void afterFinished(final TraceSegment traceSegment) {
    if (LOGGER.isDebugEnable()) {
        LOGGER.debug("Trace segment reporting, traceId: {}", traceSegment.getTraceSegmentId());
    }

    if (traceSegment.isIgnore()) {
        LOGGER.debug("Trace[TraceId={}] is ignored.", traceSegment.getTraceSegmentId());
        return;
    }
    carrier.produce(traceSegment);
}

KafkaConnectionStatusListener

实现 KafkaConnectionStatusListener 的 statusChanged 状态改变方法

@Override
public void onStatusChanged(KafkaConnectionStatus status) {
    if (status == KafkaConnectionStatus.CONNECTED) {
        producer = ServiceManager.INSTANCE.findService(KafkaProducerManager.class).getProducer();
    }
}

BootService

实现 BootService 生命周期不同阶段：

@Override
public void prepare() {
    KafkaProducerManager producerManager = ServiceManager.INSTANCE.findService(KafkaProducerManager.class);
    producerManager.addListener(this);
    topic = producerManager.formatTopicNameThenRegister(KafkaReporterPluginConfig.Plugin.Kafka.TOPIC_SEGMENT);
}

@Override
public void boot() {
    carrier = new DataCarrier<>(CHANNEL_SIZE, BUFFER_SIZE, BufferStrategy.IF_POSSIBLE);
    carrier.consume(this, 1);
}

@Override
public void onComplete() {
    TracingContext.ListenerManager.add(this);
}

@Override
public void shutdown() {
    TracingContext.ListenerManager.remove(this);
    carrier.shutdownConsumers();
}

IConsumer

实现 IConsumer 接口

@Override
public void consume(final List<TraceSegment> data) {
    if (producer == null) {
        return;
    }
    data.forEach(traceSegment -> {
        // 将 segment 对象转成 Protobuf对象
        SegmentObject upstreamSegment = traceSegment.transform();
        ProducerRecord<String, Bytes> record = new ProducerRecord<>(
            topic,
            upstreamSegment.getTraceSegmentId(),
            Bytes.wrap(upstreamSegment.toByteArray())
        );
        producer.send(record, (m, e) -> {
            if (Objects.nonNull(e)) {
                LOGGER.error("Failed to report TraceSegment.", e);
            }
        });
    });
}
