深入篇(7)：容器跨主机网络：flannel的UDP和VXLAN模式在 Docker 的默认配置下，不同宿主机上的容器通

在 Docker 的默认配置下，不同宿主机上的容器通过 IP 地址进行互相访问是根本做不到的。

为了解决容器“跨主通信”的问题，社区出现了许多容器网络方案。那这些网络方案的工作原理是什么？

要理解容器“跨主通信”的原理，就要先从 Flannel 说起。

Flannel 是 CoreOS 公司主推的容器网络方案。Flannel 本身只是一个框架，真正提供容器网络功能的，是 Flannel 的后端实现。目前 Flannel 支持三种后端实现，分别是：

VXLAN；
host-gw；
UDP。

三种不同的后端实现代表了三种容器跨主网络的主流实现方法。

UDP 模式是 Flannel 最早支持的方式，也是性能最差的，目前已被弃用。Flannel 之所以先选择 UDP 模式，就是因为这种模式是最直接、也是最容易理解的容器跨主网络实现。

所以先从 UDP 模式开始，讲解容器“跨主网络”的实现原理。

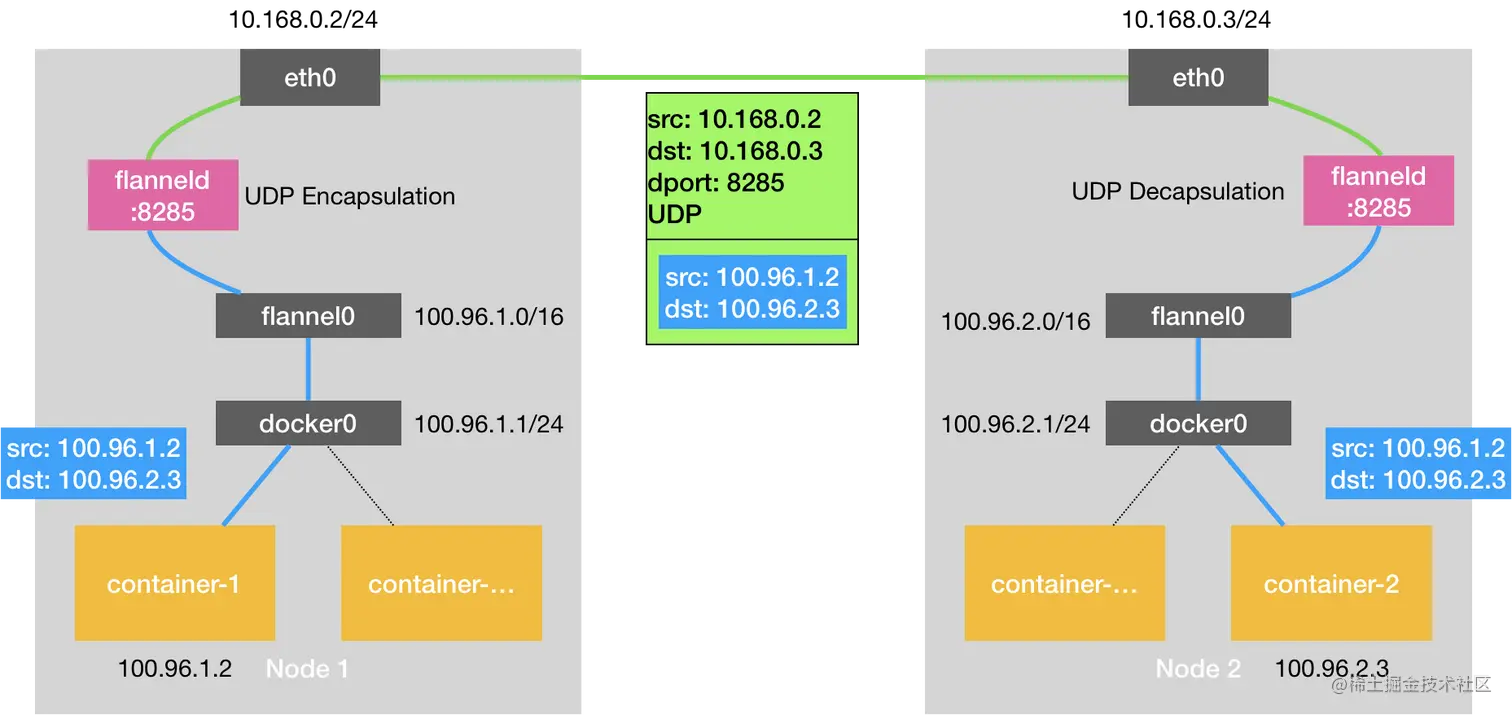

在这个例子中有两台宿主机。

宿主机 Node 1 上有一个容器 container-1， IP 地址是 100.96.1.2，对应的 docker0 网桥的地址是：100.96.1.1/24。
宿主机 Node 2 上有一个容器 container-2， IP 地址是 100.96.2.3，对应的 docker0 网桥的地址是：100.96.2.1/24。

现在的任务就是让 container-1 访问 container-2。

这种情况下，container-1 里的进程发起的 IP 包，源地址是 100.96.1.2，目的地址是 100.96.2.3。由于目的地址 100.96.2.3 并不在 Node 1 的 docker0 的网段里， IP 包会被交给默认路由规则，通过容器的网关进入 docker0 （如果是同一台宿主机上的容器间通信，走的是直连规则），从而出现在宿主机上。

这时这个 IP 包的下个目的地，就取决于宿主机上的路由规则了。此时，Flannel 已经在宿主机上创建出了一系列的路由规则，以 Node 1 为例，如下所示：

# 在 Node 1 上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.1.0
100.96.1.0/24 dev docker0  proto kernel  scope link  src 100.96.1.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.2

IP 包的目的地址是 100.96.2.3，匹配不到本机 docker0 对应的 100.96.1.0/24 网段，只能匹配到 100.96.0.0/16 对应的路由规则，从而进入到一个叫作 flannel0 的设备中。

flannel0 设备的类型是一个 TUN 设备（Tunnel 设备）。

在 Linux 中，TUN 设备是一种工作在三层的虚拟网络设备。TUN 设备的功能非常简单，即：在OS内核和用户应用程序间传递 IP 包。

以 flannel0 设备为例：

当OS将一个 IP 包发送给 flannel0 后，flannel0 把这个 IP 包，交给创建这个设备的应用程序： Flannel 进程。这是一个从内核态（Linux OS）向用户态（Flannel 进程）的流动方向。

反之，如果 Flannel 进程向 flannel0 发送 IP 包，那么 IP 包就会出现在宿主机网络栈中，根据宿主机的路由表进行下一步处理。这是从用户态向内核态的流动方向。

所以，当 IP 包从容器经过 docker0 出现在宿主机，又根据路由表进入 flannel0 后，宿主机上的 flanneld 进程（Flannel 在宿主机上的主进程）就会收到这个 IP 包。然后，flanneld 看到了这个 IP 包的目的地址，是 100.96.2.3，就把它发送给了 Node 2 宿主机。

flanneld 又是如何知道这个 IP 地址对应的容器，是运行在 Node 2 上的呢？

这里就用到了 Flannel 里一个非常重要的概念：子网（Subnet）。

在由 Flannel 管理的容器网络里，一台宿主机上的所有容器，都属于该宿主机被分配的一个“子网”。Node 1 的子网是 100.96.1.0/24，container-1 的 IP 地址是 100.96.1.2。Node 2 的子网是 100.96.2.0/24，container-2 的 IP 地址是 100.96.2.3。

而这些子网与宿主机的对应关系，正是保存在 Etcd 当中，如下所示：

$ etcdctl ls /coreos.com/network/subnets
/coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24

flanneld 进程在处理由 flannel0 传入的 IP 包时，就可以根据目的 IP 的地址（比如 100.96.2.3），匹配到对应的子网（比如 100.96.2.0/24），从 Etcd 中找到这个子网对应的宿主机的 IP 地址是 10.168.0.3：

$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24
{"PublicIP":"10.168.0.3"}

只要 Node 1 和 Node 2 互通，flanneld 作为 Node 1 上的一个普通进程，一定可以通过 IP 地址访问到 Node 2。

flanneld 在收到 container-1 发给 container-2 的 IP 包之后，把这个 IP 包封装在一个 UDP 包里，发送给 Node 2。这个 UDP 包的源地址，就是 flanneld 所在的 Node 1 的地址，目的地址则是 container-2 所在的宿主机 Node 2 的地址。

这个请求得以完成的原因是，每台宿主机上的 flanneld，都监听着一个 8285 端口，所以 flanneld 只要把 UDP 包发往 Node 2 的 8285 端口即可。

一个 UDP 包从 Node 1 到达 Node 2。 Node 2 上监听 8285 端口的进程也是 flanneld，从这个 UDP 包里解析出封装在里面的 container-1 发来的原 IP 包。

接下来 flanneld 直接把这个 IP 包发送给它所管理的 TUN 设备，即 flannel0 设备。

这正是一个从用户态向内核态的流动方向（Flannel 进程向 TUN 设备发送数据包），所以 Linux 内核网络栈就会负责处理这个 IP 包，具体的处理方法，就是通过本机的路由表来寻找这个 IP 包的下一步流向。

Node 2 上的路由表跟 Node 1 非常类似，如下所示：

# 在 Node 2 上
$ ip route
default via 10.168.0.1 dev eth0
100.96.0.0/16 dev flannel0  proto kernel  scope link  src 100.96.2.0
100.96.2.0/24 dev docker0  proto kernel  scope link  src 100.96.2.1
10.168.0.0/24 dev eth0  proto kernel  scope link  src 10.168.0.3

IP 包的目的地址是 100.96.2.3，跟 100.96.2.0/24 网段对应的路由规则匹配。Linux 内核按照这条路由规则，把 IP 包转发给 docker0 网桥。

接下来的流程和上篇一样，docker0 扮演二层交换机的角色，将数据包发送给正确的端口，进而通过 Veth Pair 设备进入到 container-2 的 Network Namespace 里。

上述流程要正确工作还有一个重要的前提，那就是 docker0 网桥的地址范围必须是 Flannel 为宿主机分配的子网。这个很容易实现，以 Node 1 为例，你只需要给它上面的 Docker Daemon 启动时配置如下所示的 bip 参数即可：

$ FLANNEL_SUBNET=100.96.1.1/24
$ dockerd --bip=$FLANNEL_SUBNET ...

以上，就是基于 Flannel UDP 模式的跨主通信的基本原理了。

Flannel UDP 模式提供的其实是一个三层的 Overlay 网络，即：它首先对发出端的 IP 包进行 UDP 封装，然后在接收端进行解封装拿到原始的 IP 包，进而把这个 IP 包转发给目标容器。这就好比 Flannel 在不同宿主机上的两个容器间打通了一条“隧道”，使得这两个容器可以直接使用 IP 地址进行通信，而无需关心容器和宿主机的分布情况。

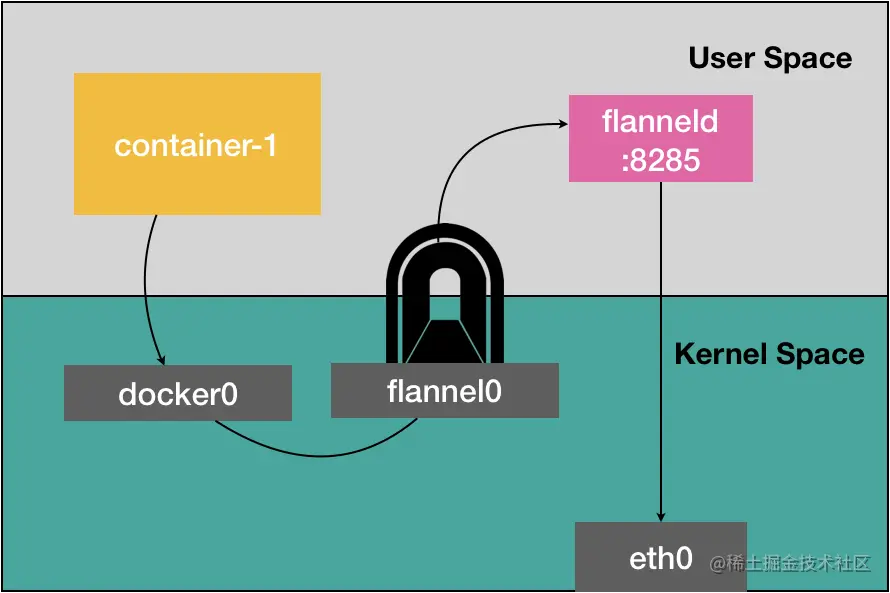

相比于两台宿主机的直接通信，基于 Flannel UDP 模式的容器通信多了一个额外的步骤，即 flanneld 的处理过程。这个过程，使用了 flannel0 ，仅在发出 IP 包的过程中，就需要经过三次用户态与内核态之间的数据拷贝：

用户态容器进程发出的 IP 包经过 docker0 网桥进入内核态；
IP 包根据路由表进入 TUN 设备，从而回到用户态的 flanneld 进程；
flanneld 进行 UDP 封包后重新进入内核态，将 UDP 包通过宿主机的 eth0 发出去。

此外，Flannel 进行 UDP 封装和解封装的过程，也都是在用户态完成的。在 Linux 中上述这些上下文切换和用户态操作的代价其实是比较高的，这也正是造成 Flannel UDP 模式性能不好的主要原因。

在进行系统级编程时有一个非常重要的优化原则:减少用户态到内核态的切换次数，并把核心的处理逻辑都放在内核态进行。这也是为什么后来支持的VXLAN 模式，逐渐成为了主流的容器网络方案的原因。

VXLAN，即 Virtual Extensible LAN，是 Linux 内核本身就支持的一种网络虚似化技术。所以 VXLAN 可以在内核态实现上述封装和解封装的工作，从而通过与前面相似的“隧道”机制，构建出 Overlay Network。

VXLAN 覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网那样自由通信。

为了能够在二层网络上打通“隧道”，VXLAN 会在宿主机上设置一个特殊的网络设备作为“隧道”的两端。这个设备就叫作 VTEP，即：VXLAN Tunnel End Point（虚拟隧道端点）。

VTEP 设备的作用跟 flanneld 进程非常相似。只不过它进行封装和解封装的对象，是二层数据帧；而且这个工作的执行流程，全部是在内核里完成的（VXLAN 本身就是 Linux 内核中的一个模块）。

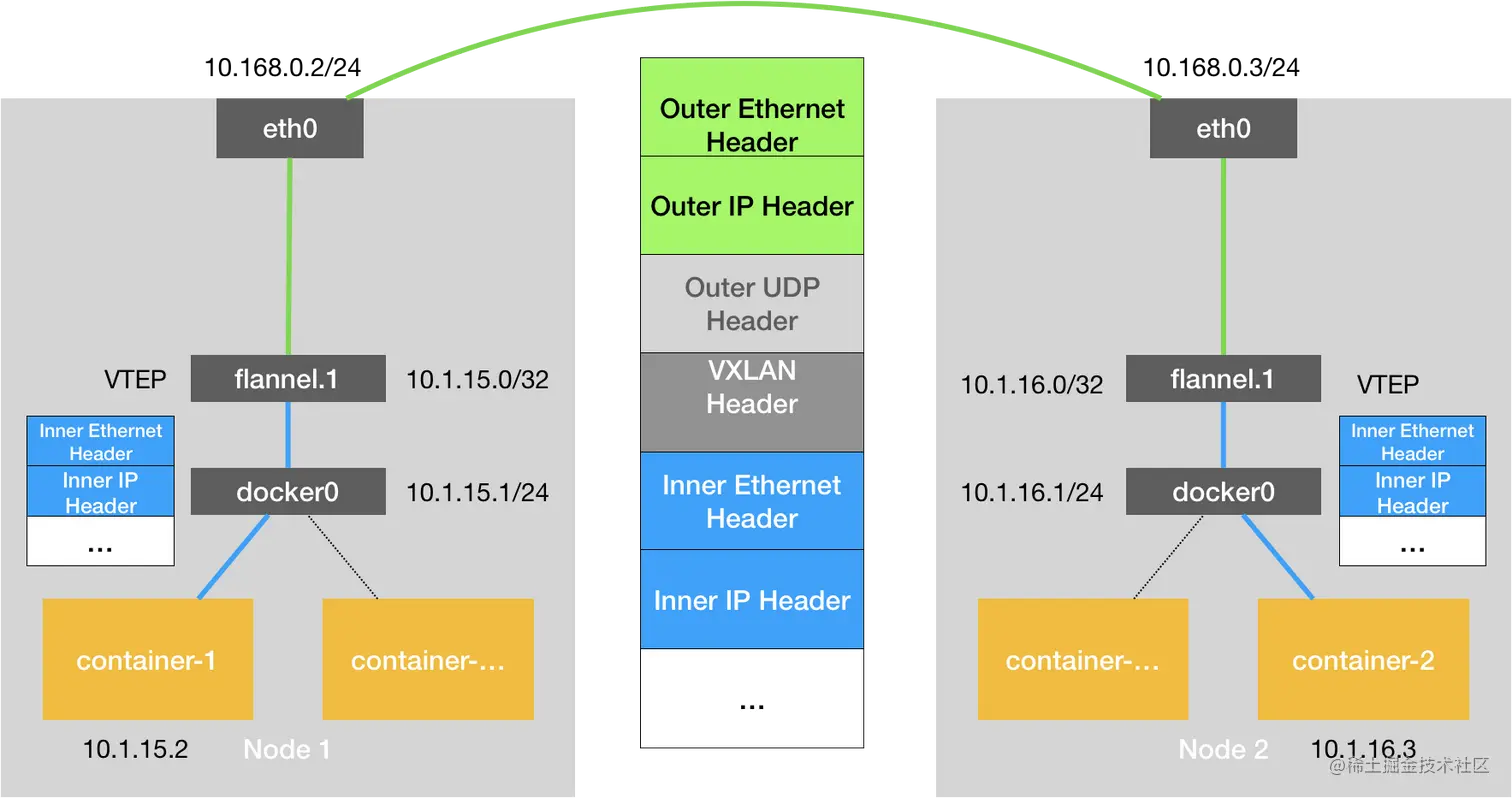

每台宿主机上名叫 flannel.1 的设备，就是 VXLAN 所需的 VTEP 设备，它既有 IP 地址，也有 MAC 地址。

container-1 的 IP 地址是 10.1.15.2，要访问的 container-2 的 IP 地址是 10.1.16.3。

与 UDP 模式的流程类似，当 container-1 发出请求之后，这个目的地址是 10.1.16.3 的 IP 包，先出现在 docker0 ，然后被路由到本机 flannel.1 设备进行处理，来到了“隧道”的入口。为了方便叙述，接下来把这个 IP 包称为“原始 IP 包”。

为了能够将“原始 IP 包”封装并且发送到正确的宿主机，VXLAN 就需要找到这条“隧道”的出口，即：目的宿主机的 VTEP 设备。

而这个设备的信息，正是每台宿主机上的 flanneld 进程负责维护的。

比如，当 Node 2 启动并加入 Flannel 网络之后，在所有其他节点上，flanneld 会添加一条如下所示的路由规则：

$ route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
...
10.1.16.0       10.1.16.0       255.255.255.0   UG    0      0        0 flannel.1

凡是发往 10.1.16.0/24 网段的 IP 包，都需要经过 flannel.1 设备发出，并且，它最后被发往的网关地址是：10.1.16.0。

10.1.16.0 正是 Node 2 上的 VTEP 设备的 IP 地址。

为了方便叙述，把 Node 1 和 Node 2 上的 flannel.1 设备分别称为“源 VTEP 设备”和“目的 VTEP 设备”。

而这些 VTEP 设备之间，就需要想办法组成一个虚拟的二层网络，即：通过二层数据帧进行通信。

“源 VTEP 设备”收到“原始 IP 包”后，就要想办法把“原始 IP 包”加上一个目的 MAC 地址，封装成一个二层数据帧，然后发送给“目的 VTEP 设备”。

“目的 VTEP 设备”的 MAC 地址是什么？

根据前面的路由记录已经知道了“目的 VTEP 设备”的 IP 地址。通过 ARP协议查找到Mac地址

而这里要用到的 ARP 记录，也是 flanneld 进程在 Node 2 节点启动时，自动添加在 Node 1 上的。可以通过 ip 命令看到它，如下所示：

# 在 Node 1 上
$ ip neigh show dev flannel.1
10.1.16.0 lladdr 5e:f8:4f:00:e3:37 PERMANENT

这条记录的意思非常明确，即：IP 地址 10.1.16.0，对应的 MAC 地址是 5e:f8:4f:00:e3:37。

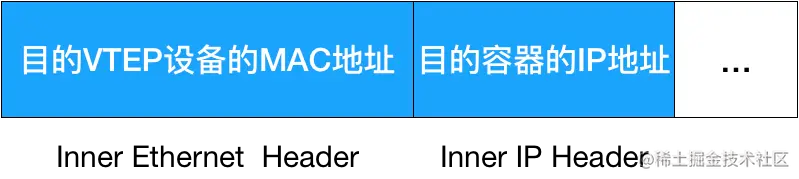

有了“目的 VTEP 设备”的 MAC 地址，Linux 内核就可以开始二层封包工作了。二层帧的格式，如下所示：

Linux 内核把“目的 VTEP 设备”的 MAC 地址，填写在 Inner Ethernet Header 字段，得到一个二层数据帧。

但是 VTEP 设备的 MAC 地址，对于宿主机网络并没有实际意义。所以封装出来的数据帧不能在宿主机二层网络里传输。为了方便叙述，我们把它称为“内部数据帧”。

接下来 Linux 内核还需要再把“内部数据帧”进一步封装成为宿主机网络里的一个普通的数据帧，好让它“载着”“内部数据帧”，通过宿主机的 eth0 网卡进行传输。

我们把这次要封装出来的、宿主机对应的数据帧称为“外部数据帧”。

为了实现这个“搭便车”的机制，Linux 内核会在“内部数据帧”前面，加上一个特殊的 VXLAN 头，用来表示这个“乘客”实际上是一个 VXLAN 要使用的数据帧。

VXLAN 头里有一个重要的标志叫作VNI，它是 VTEP 设备识别某个数据帧是不是归自己处理的重要标识。 Flannel 中，VNI 的默认值是 1，这也是为何宿主机上的 VTEP 设备都叫作 flannel.1 的原因，这里的“1”就是 VNI 的值。

然后，Linux 内核把这个数据帧封装进一个 UDP 包里发出去。

跟 UDP 模式类似，在宿主机看来，它会以为自己的 flannel.1 设备只是在向另外一台宿主机的 flannel.1 设备，发起了一次普通的 UDP 链接。它哪里会知道，这个 UDP 包里其实是一个完整的二层数据帧。

flannel.1 设备只知道另一端的 flannel.1 设备的 MAC 地址，却不知道对应的宿主机地址是什么。也就是说，这个 UDP 包该发给哪台宿主机呢？

这种场景下 flannel.1 扮演“网桥”的角色，在二层网络进行 UDP 包的转发。而在 Linux 内核里面，“网桥”设备进行转发的依据，来自于一个叫作 FDB的转发数据库。

flannel.1“网桥”对应的 FDB 信息，也是 flanneld 进程负责维护的。它的内容可以通过 bridge fdb 命令查看到：

# 在 Node 1 上，使用“目的 VTEP 设备”的 MAC 地址进行查询
$ bridge fdb show flannel.1 | grep 5e:f8:4f:00:e3:37
5e:f8:4f:00:e3:37 dev flannel.1 dst 10.168.0.3 self permanent

在上面这条 FDB 记录里，指定了这样一条规则：发往“目的 VTEP 设备”（MAC 地址是 5e:f8:4f:00:e3:37）的二层数据帧，应该通过 flannel.1 设备，发往 IP 地址为 10.168.0.3 的主机。这台主机正是 Node 2，UDP 包要发往的目的地就找到了。

接下来的流程，就是一个正常的、宿主机网络上的封包工作。

UDP 包是一个四层数据包，Linux 内核会在它前面加上 IP 头，组成 IP 包。这个 IP 头里会填上前面通过 FDB 查询出来的目的主机的 IP 地址，即 Node 2 的 IP 地址 10.168.0.3。

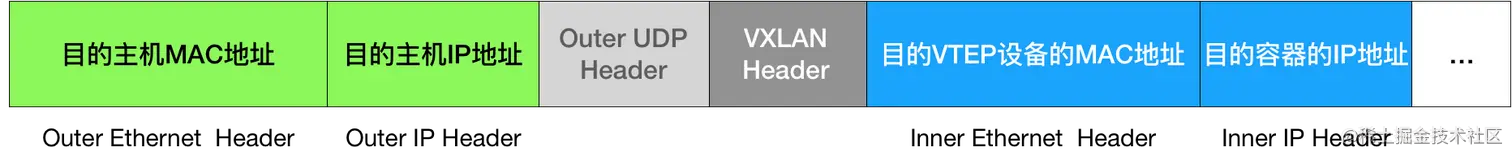

然后，Linux 内核再在这个 IP 包前面加上二层数据帧头，即原理图中的 Outer Ethernet Header，并把 Node 2 的 MAC 地址填进去。封装出来的“外部数据帧”的格式，如下所示：

接下来 Node 1 上的 flannel.1 就可以把这个数据帧从 Node 1 的 eth0 网卡发出。这个帧会经过宿主机网络来到 Node 2 的 eth0 。

Node 2 的内核网络栈发现这个数据帧里有 VXLAN Header， VNI=1。内核对它进行拆包，拿到内部数据帧，根据 VNI 的值把它交给 Node 2 上的 flannel.1。

flannel.1 则会进一步拆包，取出“原始 IP 包”。接下来就回到上篇文章中单机容器网络的处理流程。最终，IP 包进入到了 container-2 容器的 Network Namespace 里。
