Android Studio:ConstraintLayout的常用属性详解

312 阅读4分钟

一、介绍

约束布局ConstraintLayout 是一个ViewGroup,可以在Api9以上的Android系统使用它,它的出现主要是为了解决布局嵌套过多的问题,以灵活的方式定位和调整小部件。从 Android Studio 2.3 起,官方的模板默认使用 ConstraintLayout

二、常用属性

2.1 相对布局

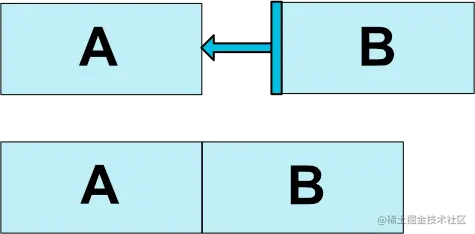

  • 演示:按钮 B 放置在按钮 A 的右侧

引用id的另一个小部件,或者parent(将引用父容器)

<Button android:id="@+id/buttonA" ... />
         <Button android:id="@+id/buttonB" ...
                 app:layout_constraintLeft_toRightOf="@+id/buttonA" />

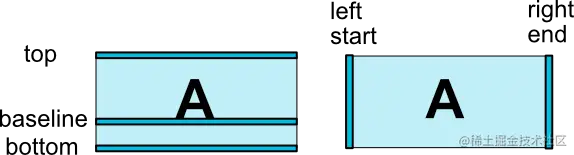

  • 水平轴:左、右、起点和终点

  • 纵轴:顶边、底边和文本基线

属性说明
layout_constraintLeft_toLeftOf自身的左边位于相对Id的左边
layout_constraintLeft_toRightOf自己的右边位于相对id的右边
layout_constraintRight_toLeftOf
layout_constraintRight_toRightOf
layout_constraintTop_toTopOf
layout_constraintTop_toBottomOf
layout_constraintBottom_toTopOf
layout_constraintBottom_toBottomOf
layout_constraintBaseline_toBaselineOf基线对齐
layout_constraintStart_toEndOf
layout_constraintStart_toStartOf
layout_constraintEnd_toStartOf
layout_constraintEnd_toEndOf

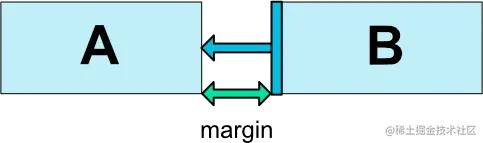

2.2 边距

如果设置了侧边距,它们将应用于相应的约束(如果存在),将边距强制为目标侧和源侧之间的空间。通常的布局边距属性可用于此效果

属性说明
android:layout_marginStart距离开始
android:layout_marginEnd距离结束
android:layout_marginLeft距离左边
android:layout_marginTop距离上边
android:layout_marginRight距离右边
android:layout_marginBottom距离下边
android:layout_marginBaseline距离基线
  • goneMargin主要用于约束的控件可见性被设置为gone的时候使用的margin值
    属性说明
    layout_goneMarginStart
    layout_goneMarginEnd
    layout_goneMarginLeft
    layout_goneMarginTop
    layout_goneMarginRight
    layout_goneMarginBottom

2.3 居中定位和偏差

居中

约束就像相反的力一样将小部件平均拉开;这样小部件最终将在父容器中居中。这同样适用于垂直约束

<android.support.constraint.ConstraintLayout ...>
             <Button android:id="@+id/button" ...
                 app:layout_constraintLeft_toLeftOf="parent"
                 app:layout_constraintRight_toRightOf="parent/>
         </>

Bias
  • layout_constraintHorizontal_bias : 水平方向偏移
  • layout_constraintVertical_bias : 垂直方向偏移

下面将使左侧有 30% 的偏差而不是默认的 50%,这样左侧会更短,小部件更向左侧倾斜

<android.support.constraint.ConstraintLayout ...>
             <Button android:id="@+id/button" ...
                 app:layout_constraintHorizontal_bias="0.3"
                 app:layout_constraintLeft_toLeftOf="parent"
                 app:layout_constraintRight_toRightOf="parent/>
         </>

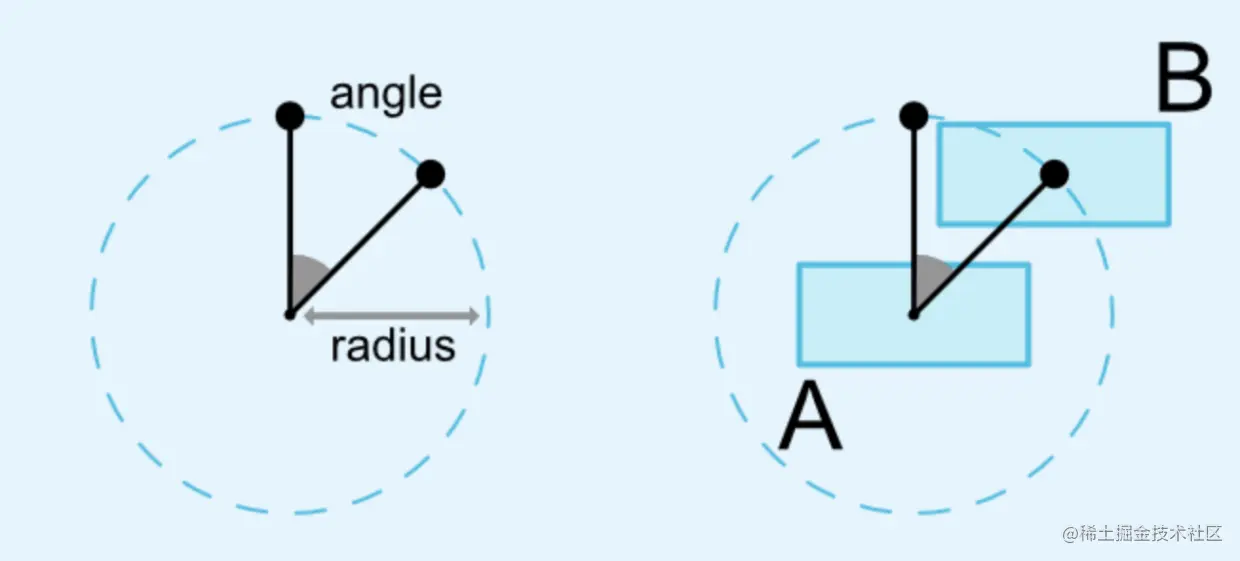

圆形定位
属性说明
layout_constraintCircle引用另一个小部件 ID
layout_constraintCircleRadius到另一个小部件中心的距离
layout_constraintCircleAngle小部件应该处于哪个角度(以度为单位,从 0 到 360)

<Button android:id="@+id/buttonA" ... />
  <Button android:id="@+id/buttonB" ...
      app:layout_constraintCircle="@+id/buttonA"
      app:layout_constraintCircleRadius="100dp"
      app:layout_constraintCircleAngle="45" />

2.4 尺寸约束

2.4.1 使用wrap_content,让控件自己计算大小

当控件的高度或宽度为wrap_content时,可以使用下列属性来控制最大、最小的高度或宽

属性说明
android:minWidth设置布局的最小宽度
android:minHeight设置布局的最小高度
android:maxWidth设置布局的最大宽度
android:maxHeight设置布局的最大高度
2.4.2 使用 0dp (MATCH_CONSTRAINT)

官方不推荐在ConstraintLayout中使用match_parent,可以设置 0dp (MATCH_CONSTRAINT) 配合约束代替match_parent,

<TextView
        android:id="@+id/TextView1"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginLeft="50dp"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        android:visibility="visible" />

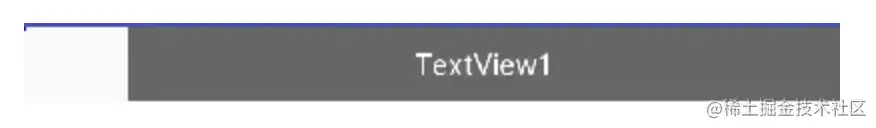

宽度设为0dp,左右两边约束parent的左右两边,并设置左边边距为50dp

2.4.3 宽高比

当宽或高至少有一个尺寸被设置为0dp时,可以通过属性layout_constraintDimensionRatio设置宽高比

app:layout_constraintDimensionRatio="H,2:3"指的是 高:宽=2:3
app:layout_constraintDimensionRatio="W,2:3"指的是 宽:高=2:3

<Button android:layout_width="0dp"
        android:layout_height="0dp"
        app:layout_constraintDimensionRatio="H,16:9"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>


2.4.4
  • layout_constraintHeight_percent:高度百分比,占父类高度的百分比
  • layout_constraintWidth_percent:宽度百分比,占父类宽度的百分比
<TextView
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:background="@color/colorAccent"
        android:text="constraintHeight"
        app:layout_constraintHeight_percent="0.2"
        app:layout_constraintWidth_percent="0.2"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent"/>

2.5 链

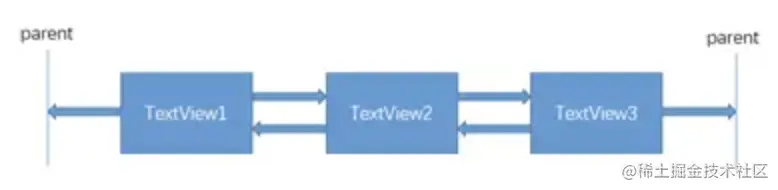

如果两个或以上控件通过下图的方式约束在一起,就可以认为是他们是一条链

<TextView
        android:id="@+id/TextView1"
        style="@style/ConSampleText"
        android:text="1111"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toLeftOf="@+id/TextView2"
        app:layout_constraintHorizontal_chainStyle="spread_inside"
        app:layout_constraintTop_toTopOf="parent" />

<TextView
        android:id="@+id/TextView2"
        style="@style/ConSampleText"
        android:text="2222"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/TextView1"
        app:layout_constraintRight_toLeftOf="@+id/TextView3"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintTop_toTopOf="parent" />

<TextView
        android:id="@+id/TextView3"
        style="@style/ConSampleText"
        android:text="3333"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/TextView2"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintHorizontal_chainStyle="packed"
        app:layout_constraintTop_toTopOf="parent" />

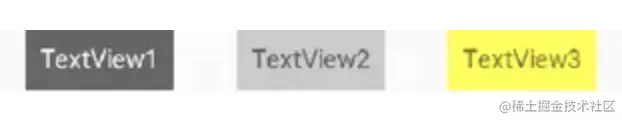

3个TextView相互约束,两端两个TextView分别与parent约束,成为一条链,

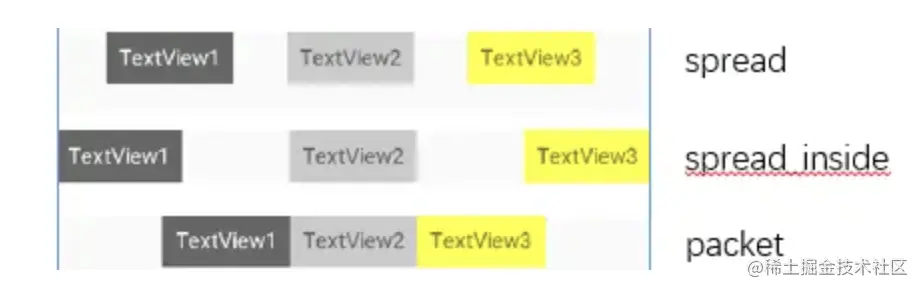

属性说明
CHAIN_SPREAD展开元素 (默认);
CHAIN_SPREAD_INSIDE展开元素,但链的两端贴近parent;
CHAIN_PACKED链的元素将被打包在一起。

2.6 权重链

可以留意到上面所用到的3个TextView宽度都为wrap_content,如果我们把宽度都设为0dp,这个时候可以在每个TextView中设置横向权layout_constraintHorizontal_weight(constraintVertical为纵向)来创建一个权重链


    <TextView
            android:id="@+id/TextView4"
            android:background="@color/design_default_color_primary"
            android:text="444"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            app:layout_constraintLeft_toLeftOf="parent"
            app:layout_constraintRight_toLeftOf="@+id/TextView2"
            app:layout_constraintHorizontal_weight="2"
            app:layout_constraintTop_toBottomOf ="@id/TextView1"/>

    <TextView
            android:id="@+id/TextView5"
            android:background="@color/colorAccent"
            android:text="5555"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            app:layout_constraintLeft_toRightOf="@+id/TextView1"
            app:layout_constraintRight_toLeftOf="@+id/TextView3"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintHorizontal_weight="3"
            app:layout_constraintTop_toBottomOf="@id/TextView1"/>

    <TextView
            android:id="@+id/TextView6"
            android:background="@color/blue"
            android:text="6666"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            app:layout_constraintLeft_toRightOf="@+id/TextView2"
            app:layout_constraintRight_toRightOf="parent"
            app:layout_constraintHorizontal_weight="4"
            app:layout_constraintTop_toBottomOf="@id/TextView1"/>


三、.辅助工具

3.1Guideline(指导线)

像辅助线一样,在预览的时候帮助你完成布局

属性说明
android:orientation垂直vertical,水平horizontal
layout_constraintGuide_begin开始位置
layout_constraintGuide_end结束位置
layout_constraintGuide_percent距离顶部的百分比(orientation = horizontal时则为距离左边)
    <android.support.constraint.Guideline
        android:id="@+id/guideline1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        app:layout_constraintGuide_begin="50dp" />

    <android.support.constraint.Guideline
        android:id="@+id/guideline2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:orientation="vertical"
        app:layout_constraintGuide_percent="0.5" />

3.2 Barrier

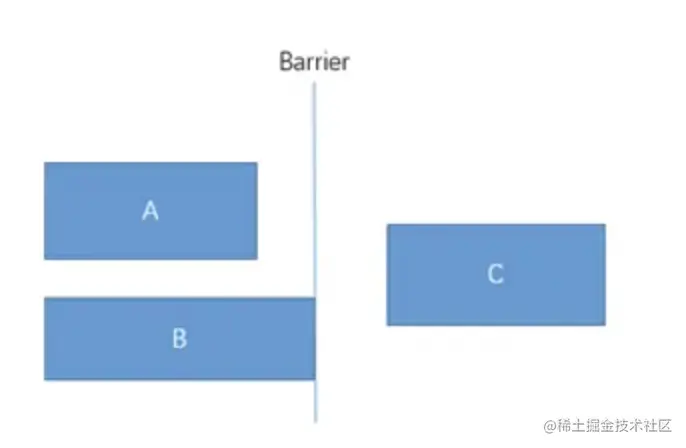

假设有3个控件ABC,C在AB的右边,但是AB的宽是不固定的,这个时候C无论约束在A的右边或者B的右边都不对。当出现这种情况可以用Barrier来解决。Barrier可以在多个控件的一侧建立一个屏障,

<TextView
        android:id="@+id/TextView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <TextView
        android:id="@+id/TextView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintTop_toBottomOf="@+id/TextView1" />

    <android.support.constraint.Barrier
        android:id="@+id/barrier"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:barrierDirection="right"
        app:constraint_referenced_ids="TextView1,TextView2" />

    <TextView
        android:id="@+id/TextView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/barrier" />

  • app:barrierDirection 为屏障所在的位置,可设置的值有:bottom、end、left、right、start、top
  • app:constraint_referenced_ids为屏障引用的控件,可设置多个(用“,”隔开)

3.3 Group

Group可以把多个控件归为一组,方便隐藏或显示一组控件,

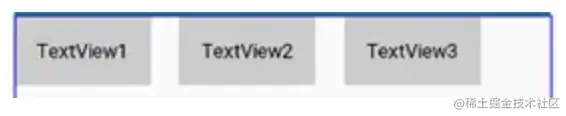

    <TextView
        android:id="@+id/TextView1"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

    <TextView
        android:id="@+id/TextView2"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@+id/TextView1" />

    <TextView
        android:id="@+id/TextView3"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:layout_constraintLeft_toRightOf="@id/TextView2" />

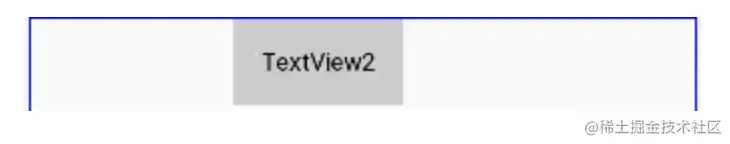

现在有3个并排的TextView,用Group把TextView1和TextView3归为一组,再设置这组控件的可见性,

   <android.support.constraint.Group
        android:id="@+id/group"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:visibility="invisible"
        app:constraint_referenced_ids="TextView1,TextView3" />

3.4 Placeholder

Placeholder指的是占位符。在Placeholder中可使用setContent()设置另一个控件的id,使这个控件移动到占位符的位置

<android.support.constraint.Placeholder
        android:id="@+id/placeholder"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        app:content="@+id/textview"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textview"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="#cccccc"
        android:padding="16dp"
        android:text="TextView"
        android:textColor="#000000"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

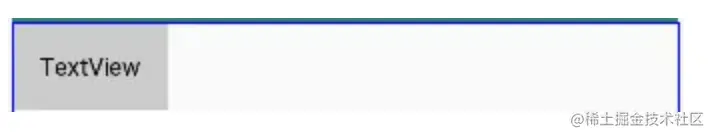

新建一个Placeholder约束在屏幕的左上角,新建一个TextView约束在屏幕的右上角,在Placeholder中设置 app:content="@+id/textview",这时TextView会跑到屏幕的左上角
