课程地址：后端入门 - 存储与数据库 - 掘金 (juejin.cn)

RDBMS - 关系型数据库

介绍

特点

  • 事务
  • 高可用/高可靠
  • 高并发

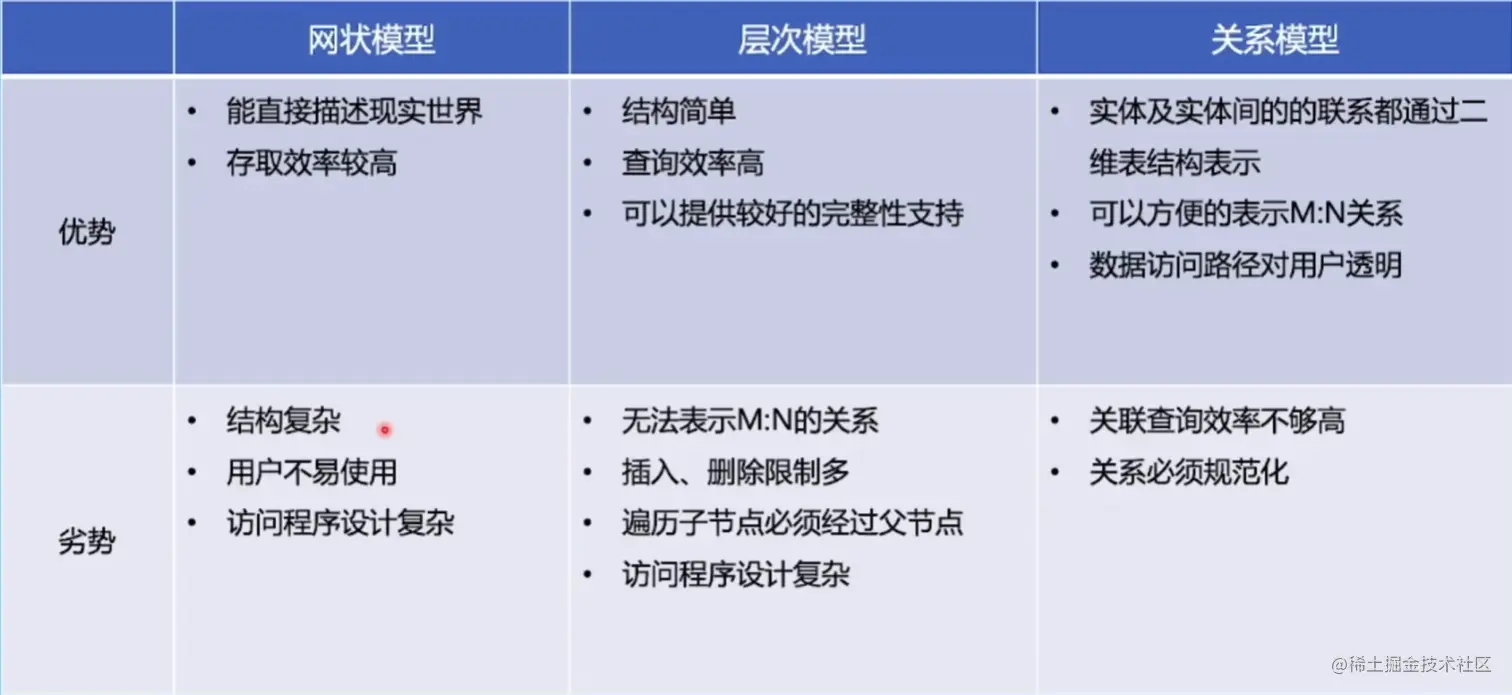

发展历程

  • 网状模型：多对多
  • 层次模型：树形结构，一对多
  • 关系模型：利用关系来描述数据特征，所有的数据都是一张二维表

image-20230514133403003

SQL语言

  • 诞生：关系型数据库的12条准则的数学定义以简单的关键字语法表现出来，诞生了SQL语言

  • 优点：

    • 语法风格接近自然语言
    • 高度非过程化
    • 面向集合的操作方式
    • 语言简洁，易学易用（用户不需要知道细节，只需要学会调用）

关键技术

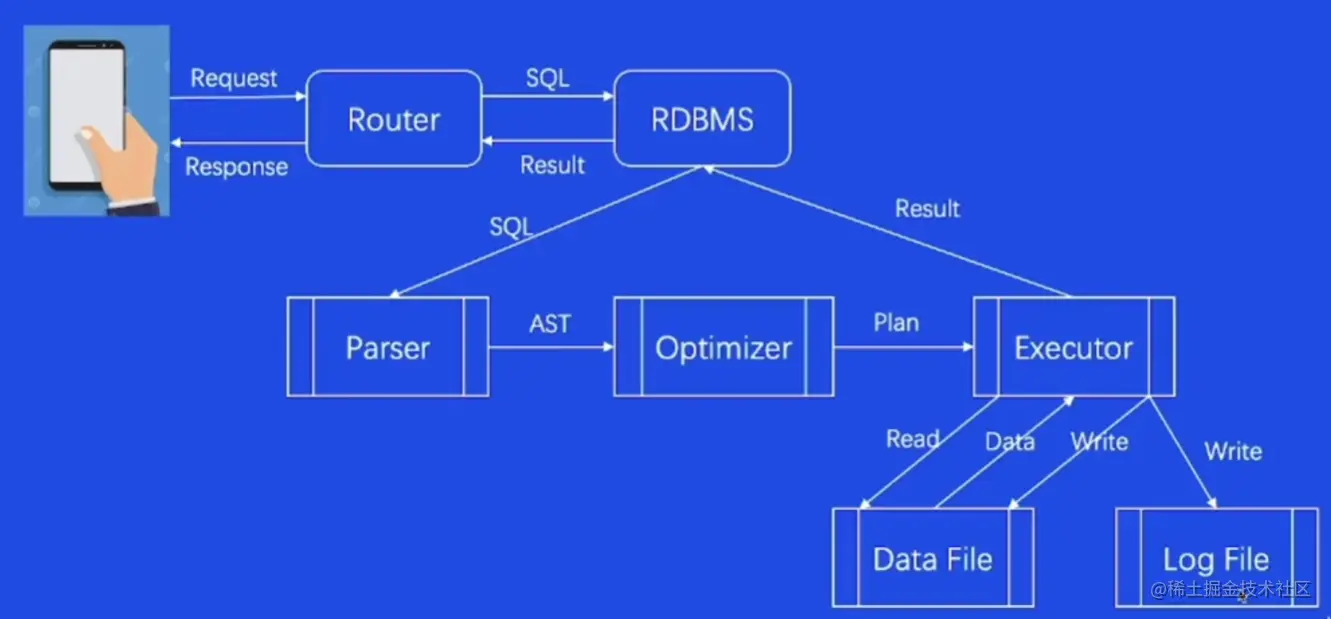

一条SQL的一生

image-20230514134937110

  • 步骤：从手机上发出请求 -> 路由服务器收到请求 -> SQL语句传给数据库 -> 数据库用语法解析器 (Parser) 解析SQL语句 -> 将解析后的语法树传给优化器（Optimizer） -> 优化器根据语法树生成PlanTree -> PlanTree交给执行器（Executor）做真正的执行 -> 执行时读写数据并写入日志 -> 执行器将数据返回给用户

三大引擎

  • SQL引擎：Parser、Optimizer、Executor
  • 储存引擎：Data File、Log File
  • 事务引擎：没有显式表现（写日志就是为了事务做准备）

SQL引擎

解析器 Parser：
  • 词法分析 + 语法分析 + 语义分析
优化器 Optimizer：

  • 基于规则的优化器（RBO）：根据优化规则对关系表达式进行转换，同时原来的表达式被裁剪。

    • RBO的优化规则是严格的，无论如何，同一条SQL只会生成一条相同的执行计划

    • 步骤：

      1. Transformation：根据规则来转换关系表达式，生成逻辑计划
      2. Build Physical Plan：将逻辑计划转变成物理执行计划

  • 基于代价的优化器（CBO）：根据优化规则后产生另一条关系表达式，同时原有表达式保留，一系列转换后生成多个执行计划，最后CBO根据统计信息和代价模型计算每个计划的Cost，最后选出Cost最小的那个。

    • 相比与RBO，CBO能根据数据库中的数据信息来选择最优计划

    • 统计信息和代价模型会影响CBO的结果

    • 步骤：

      1. Exploration：根据优化规则进行等价转换，生成等价关系表达式，此时原有关系表达式会被保留
      2. Build Physical Plan：同上
      3. Find Best Plan：根据统计信息计算每个执行计划的Cost，选择Cost最小的执行计划
执行器 Executor

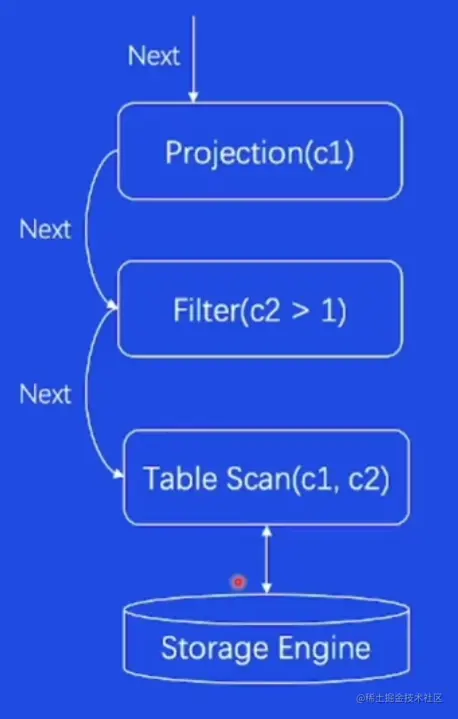

  • 火山模型

    • 每个Operator调用Next操作，访问下层Operator，获得下层Operator返回的一行数据，经过计算后，将这行数据返回给上层
    • 优点：每个算子独立抽象实现，相互之间没有耦合，逻辑结构简单
    • 缺点：每计算一条数据有多次函数调用开销，导致CPU效率不高
    • image-20230514141744973

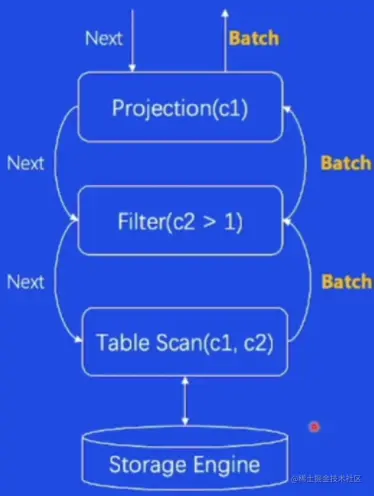

  • 向量化模型

    • 每个Operatort每次操作计算的不再是一行数据，而是一批数 据(Batch N行数据，计算完成后向上层算子返回一个Batch。

    • 优点：

      • 函数调用次数降低为1/N;
      • CPU cachei命中率更高
      • 可以利用CPU提供的SIMD(Single Instruction Multi Data)机制。
    • image-20230616105147197

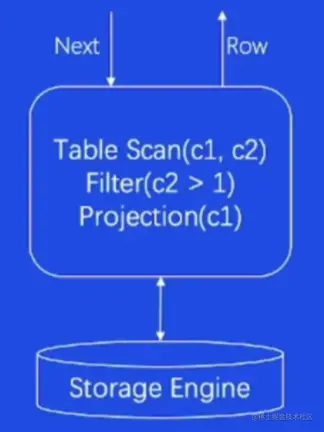

  • 编译执行模型

    • 将所有的操作封装到一个函数里面，函数调用的代价也能大幅度降低。
    • LLVM动态编译执行技术
  • image-20230616105201230

存储引擎 - InnoDB

image-20230514145332006

  • 内存 In-Memory Structures

    • 缓冲池 Buffer Pool：访问表是会将数据页和索引页缓存到缓冲池中，再进行读写操作，操作结束后将其缓存起来，当下次再访问这个页时直接从缓冲池中获取，从而节省了磁盘IO开销

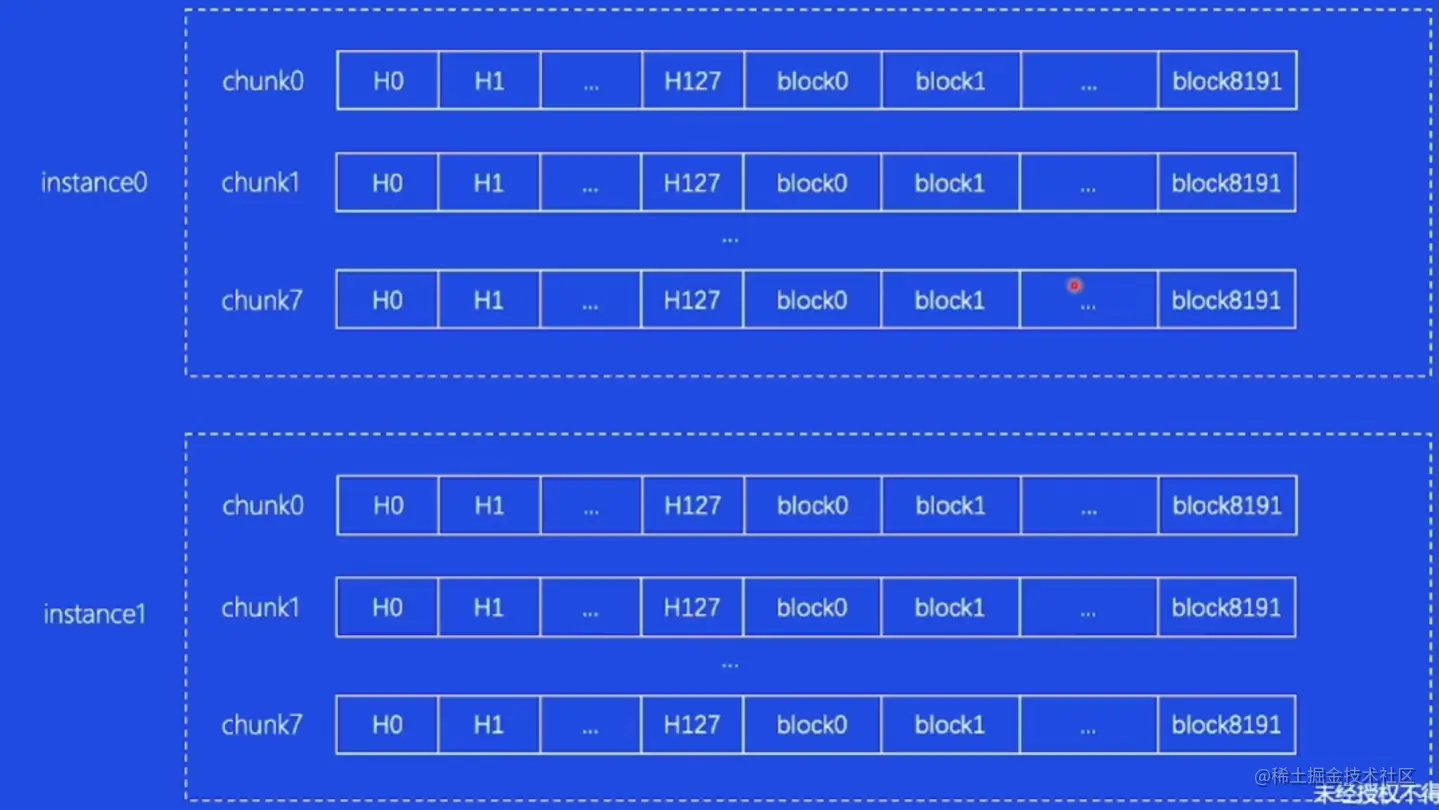

      image-20230514151950628

      • chunk：每个chunk以128mb向系统分配内存，分成一个个小页面，每个小页面存储数据
      • instance：整个buffer pool分成许多instance
      • 通过HashMap根据page_id快速找到block
      • 淘汰算法LRU：在内存中将不常使用的数据淘汰以释放内存空间

    • Log Buffer（Redo Log）：日志文件存入Log Buffer，再存入Redo Log

  • 磁盘 On-Disk Structures

    • 系统表 System Tablespace：存放元信息，包括表名、列名等
    • 通用表空间 General Tablespaces：常规表空间是共享表空间，可以存储多个表的数据。
    • Redo Log：数据库操作后的脏页会先缓存再内存中，当脏页落盘之前服务器异常关闭会使得脏页数据丢失，而Redo Log的存在使得数据库重启时能根据Redo Log执行恢复操作，从而实现更新操作的持久化

  • 页面 Page

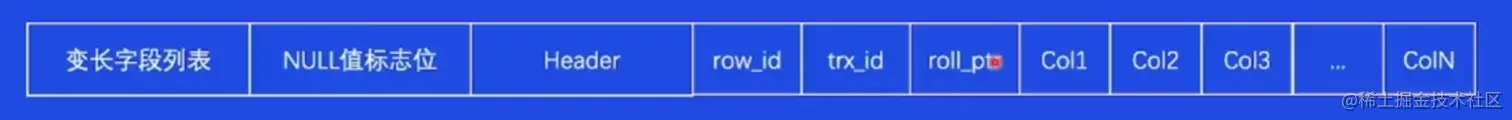

    image-20230514153034098

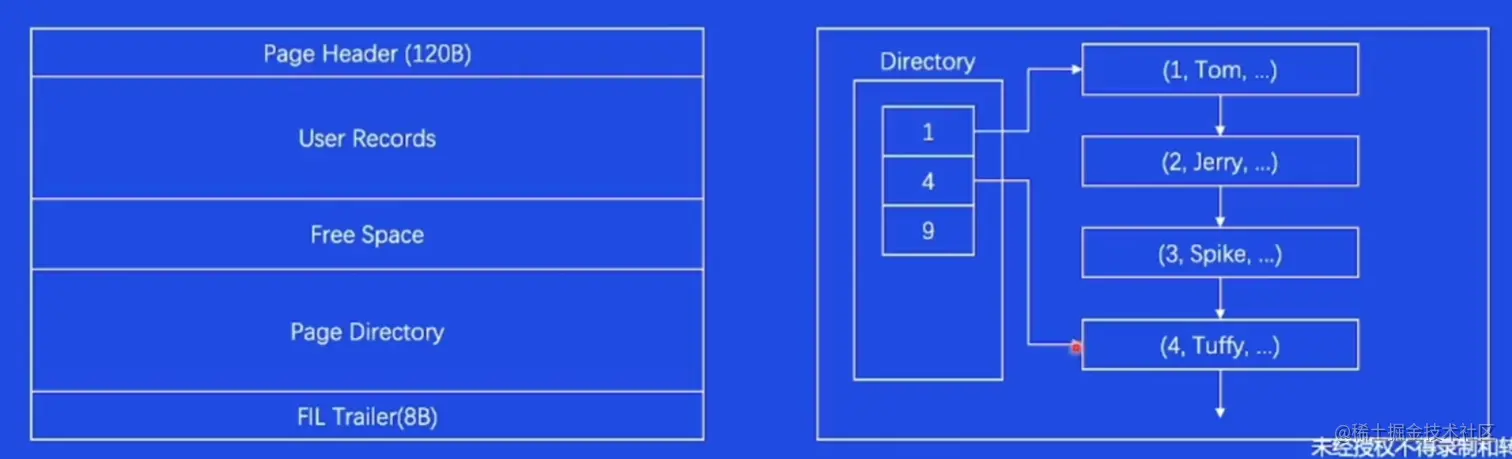

    image-20230514153139527

    • InnoDB在buffer pool中会将内存分配为一个个16kb的小空间，这个16kb就是一个page

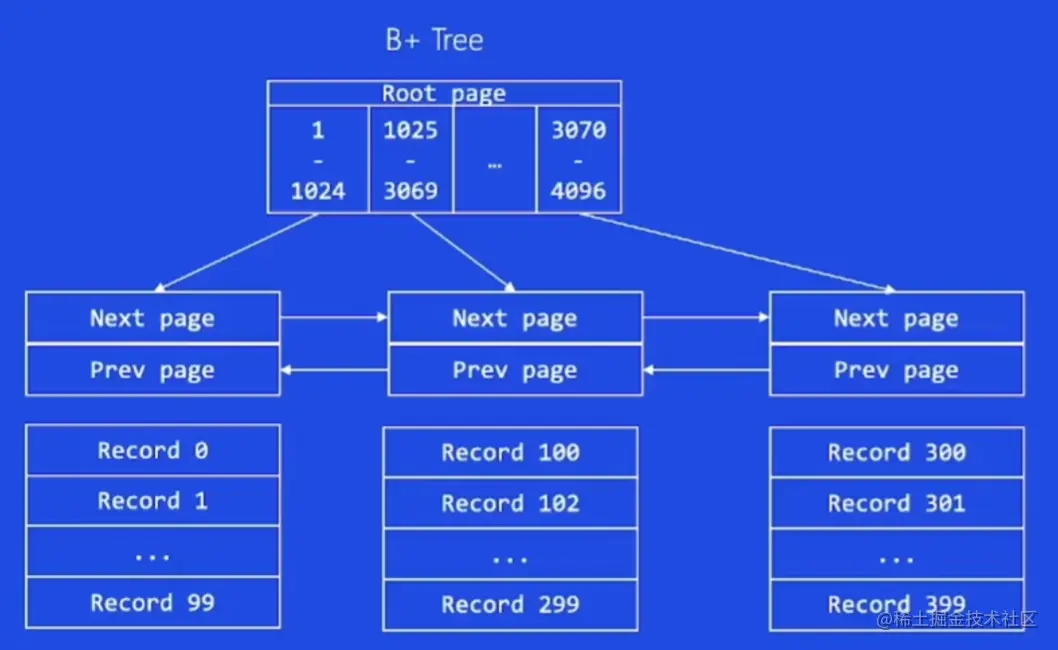

  • 索引 B+-Tree

    image-20230514153337979

    • 页面内：页目录中使用二分法快速定位到对应的槽，然后再遍历该槽对应分组中的记录即可快速找到指定记录
    • 从根到叶：中间节点存储
    • 为什么叶节点要用双向链表：当范围查询时，可以直接遍历链表

事务引擎

  • 原子性（Atomicity）：Undo Log

    • Undo Log：逻辑日志，记录数据增量变化
    • 当事务失败时，数据库通过Undo Log进行回滚
    • Undo Log实现了多版本并发控制（MVCC），解决读写冲突和一致性读的问题

  • 隔离性（Isolation）：锁

    • 当两个人一起读的时候，两人都上共享锁Share Lock，让其可以一起读
    • 两人一起写的时候，两人都上排他锁Exclusive Lock，让其不能并发写
    • MVCC：读写互不阻塞、降低死锁概率、实现一致性读

  • 一致性（Durability）：Redo Log

    • redo log是物理日志，记录的是页面的变化，作用是保证事务持久化，若数据写入磁盘前发生故障，从其MySQL后会根据redo log重做

字节实践

红包雨

  • 难点

    • 流量大
    • 流量突增
    • 需要高稳定性

大流量 - Sharding

  • 问题背景

    • 单节点容易成为瓶颈
    • 单机数据容量上限

  • 解决方案

    • 业务层数据进行水平拆分：将数据拆分到多台服务器上
    • 代理层进行分片路由

  • 实施效果

    • 数据库写入性能线性扩展
    • 数据库容量线性扩展

流量突增 - 扩容

  • 问题背景

    • 活动流量上涨
    • 集群性能不满足要求

  • 解决方案

    • 扩容DB物理节点数量

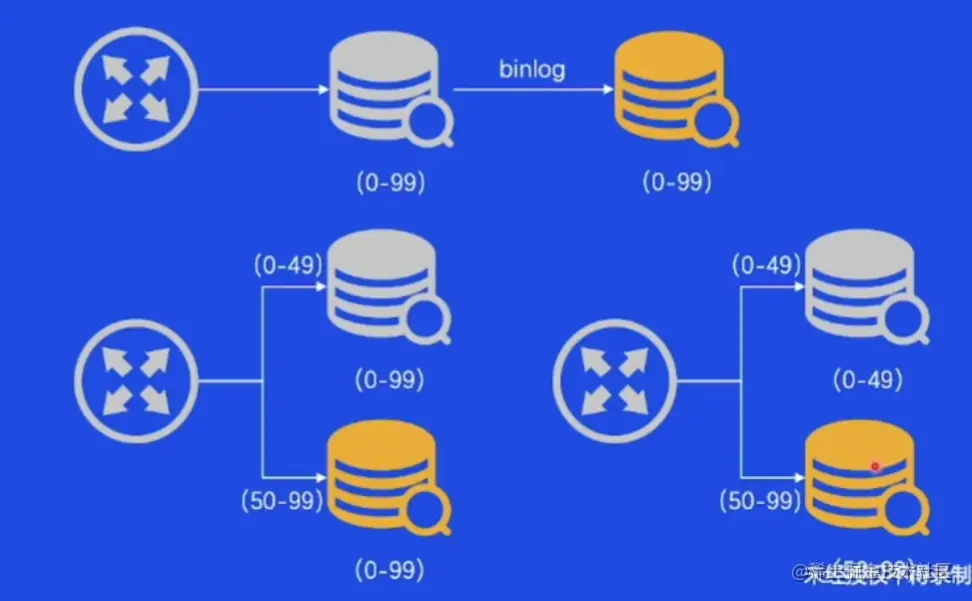

      image-20230515193205161

      先用binlog辅助第一个服务器全部复制到第二个服务器，然后删掉服务器1的5099，删除服务器2的050

    • 利用影子表进行压测

流量突增 - 代理连接池

  • 问题背景

    • 突增流量导致大量建联
    • 大量简练导致负载变大，延时上升

  • 解决方案

    • 业务侧预热连接池
    • 代理侧预热连接池
    • 代理侧支持连接队列

  • 实施效果

    • 避免DB被突增流量打死
    • 避免代理和DB被大量建联打死

稳定性&可靠性 - 3AZ高可用

  • 例子

    • 被攻击
    • 电缆被挖断
    • 地震了停电了
    • 被删库跑路了

  • 解决方案

    • 在多个城市建独立的机房
    • 不同机房之间通过日志来同步数据

  • 三机房部署

    • 机房级别容灾
    • 机房级别流量调度

  • proxy

    • 读写分离，分库分表
    • 限流，流量调度

  • 监控报警

    • 实时监控集群运行状态
    • 提前上报集群风险

稳定性&可靠性 - HA管理

  • 问题背景

    • db所在机器宕机
    • db节点异常宕机

  • HA的作用：当一台机器不可用时，HA能快速识别并快速应对，将其

  • 解决方案

    • HA服务监管、切换宕机节点
    • 代理支持配置热加载
    • 代理自动屏蔽宕机读节点
