前提

Deployment 对应用做了一个简单化假设。它认为一个应用的所有 Pod 是一样的。它们之间没有顺序，也无所谓运行在哪台宿主机上。需要时通过 Pod 模板创建新的 Pod；不需要的则“杀掉”任意一个 Pod。

但在实际的场景中，并不是所有的应用都可以满足这样的要求。比如：

  • 分布式应用，它的多个实例之间，往往有依赖关系，比如：主从关系、主备关系。
  • 数据存储类应用，它的多个实例都会在本地磁盘上保存一份数据。而这些实例一旦被杀掉，即便重建出来，实例与数据间的对应关系也已经丢失，从而导致应用失败。

这种实例之间有不对等关系，以及实例对外部数据有依赖关系的应用，就被称为“有状态应用”（Stateful Application）。

StatefulSet

得益于“控制器模式”的设计思想，K8s 在 Deployment 的基础上，扩展出了对“有状态应用”的初步支持：StatefulSet。

StatefulSet 把真实世界里的应用状态，抽象为了两种情况：

  1. 拓扑状态：应用的多个实例间不是完全对等的关系，必须按照某些顺序启动，比如节点 A 要先于节点 B 启动。删除这两个 Pod 后再次创建也必须按照这个顺序。并且新创建的 Pod 必须和原 Pod 的网络标识一样，这样原先的访问者才能使用同样的方法，访问到这个新 Pod。
  2. 存储状态:应用的多个实例分别绑定了不同的存储数据。Pod A 第一次读到的数据和十分钟后再次读到的数据应该是同一份，哪怕在此期间 Pod A 被重新创建过。这种情况最典型的例子，就是一个数据库应用的多个存储实例。

StatefulSet 的核心功能就是通过某种方式记录这些状态，在 Pod 被重新创建时，为新 Pod 恢复这些状态。

在讲 StatefulSet 工作原理前，先回顾一下 Headless Service。

Service 是 K8s 中用来将一组 Pod 暴露给外界访问的一种机制。那 Service 又是如何被访问的呢？

1. 以 Service 的 VIP（Virtual IP，虚拟 IP）方式。比如：当我访问 10.0.23.1 这个 Service 的 IP 地址时，10.0.23.1 就是一个 VIP，它会把请求转发到该 Service 所代理的某一个 Pod 上。

2. 以 Service 的 DNS 方式。比如：我访问“my-svc.my-namespace.svc.cluster.local”这条 DNS 记录，就可以访问到名叫 my-svc 的 Service 所代理的某一个 Pod。

而 Service DNS 方式还可以分为两种处理方法：

  1. Normal Service：访问“my-svc.my-namespace.svc.cluster.local”解析到的，正是 my-svc 这个 Service 的 VIP，后面的流程就跟 VIP 方式一致了。
  2. Headless Service：你访问“my-svc.my-namespace.svc.cluster.local”解析到的，直接就是 my-svc 代理的某一个 Pod 的 IP 地址。区别在于 Headless Service 不需要分配一个 VIP，可以直接以 DNS 记录的方式解析出被代理 Pod 的 IP 地址。

这样的设计有什么作用呢？回答这个问题，需要从 Headless Service 的定义方式看起。

下面是一个 Headless Service 对应的 YAML 文件：


它和标准 Service 的区别是它的 clusterIP 字段的值是：None，即：这个 Service，没有一个 VIP 作为“头”，这也就是 Headless 的含义。所以，这个 Service 被创建后并不会被分配一个 VIP，而是会以 DNS 记录的方式暴露出它所代理的 Pod。

它所代理的 Pod，是 Label Selector 选择的，即：所有携带了 app=nginx 标签的 Pod，都会被这个 Service 代理。

当你按照这样的方式创建了一个 Headless Service 后，它所代理的所有 Pod 的 IP 地址，都会被绑定一个这样格式的 DNS 记录，如下所示：

<pod-name>.<svc-name>.<namespace>.svc.cluster.local

这个 DNS 记录，正是 K8s 为 Pod 分配的唯一的“可解析身份”。

有了这个“可解析身份”，只要知道了 Pod 名字，以及它对应的 Service 的名字，就可以通过 DNS 记录访问到 Pod 的 IP 地址。

那么，StatefulSet 又是如何使用这个 DNS 记录来维持 Pod 的拓扑状态的呢？

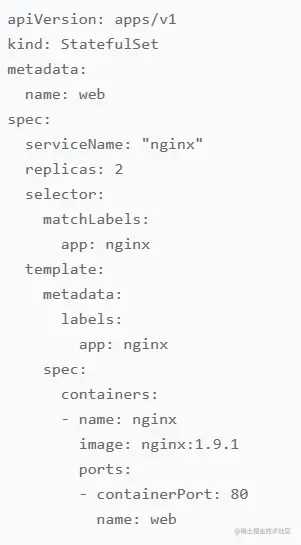

为了回答这个问题，现在我们就来编写一个 StatefulSet 的 YAML 文件，如下所示：


和 deployment 的唯一区别，就是多了一个 serviceName=nginx 字段。这个字段告诉 StatefulSet 控制器，在执行控制循环时，使用 nginx 这个 Headless Service 来保证 Pod 的“可解析身份”。

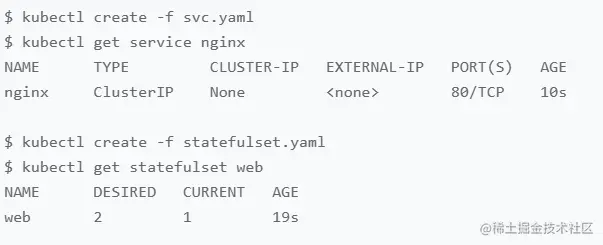

通过 kubectl create 创建了上面这个 Service 和 StatefulSet 之后，就会看到如下两个对象：

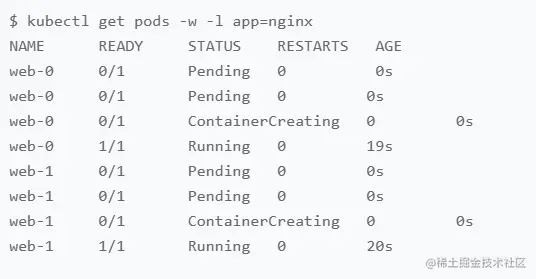

这时如果你手比较快的话，还可以通过 kubectl 的 -w 参数，即：Watch 功能，实时查看 StatefulSet 创建两个有状态实例的过程： image.png

备注：手不够快的可以通过这个 StatefulSet 的 Events 看到这些信息。

通过上面这个 Pod 的创建过程，我们不难看到，StatefulSet 给它所管理的所有 Pod 的名字，进行了编号。这些编号都是从 0 开始累加，与 StatefulSet 的每个 Pod 实例一一对应。

更重要的是，这些 Pod 的创建，也是严格按照编号顺序进行的。比如，在 web-0 进入到 Running 状态、并且细分状态（Conditions）成为 Ready 之前，web-1 会一直处于 Pending 状态。

备注：Ready 状态再次提醒了我们，为 Pod 设置 livenessProbe 和 readinessProbe 的重要性。

当这两个 Pod 都进入了 Running 状态之后，就可以查看到它们各自唯一的“网络身份”了。使用 kubectl exec 命令进入到容器中查看它们的 hostname：

$ kubectl exec web-0 -- sh -c 'hostname'
web-0
$ kubectl exec web-1 -- sh -c 'hostname'
web-1

这两个 Pod 的 hostname 与 Pod 名字是一致的，都被分配了对应的编号。我们再试着以 DNS 的方式，访问一下这个 Headless Service：

$ kubectl run -i --tty --image busybox dns-test --restart=Never --rm /bin/sh

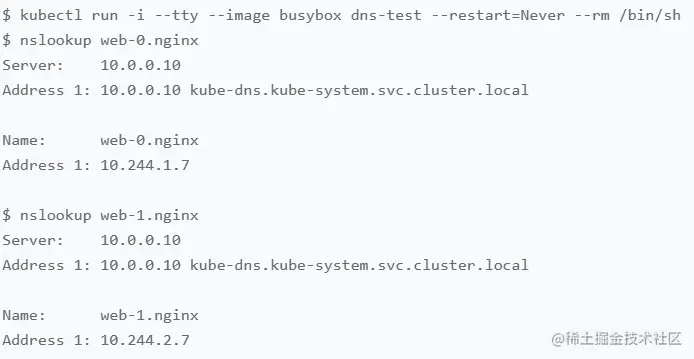

这条命令启动了一个一次性的 Pod，–rm 意味着 Pod 退出后就被删除。然后，在这个 Pod 的容器里面，我们尝试用 nslookup 命令，解析一下 Pod 对应的 Headless Service：


在访问 web-0.nginx 时最后解析到的，正是 web-0 这个 Pod 的 IP 地址；而访问 web-1.nginx 时解析到的则是 web-1 的 IP 地址。

这时如果你在另外一个 Terminal 里把这两个“有状态应用”的 Pod 删掉：

$ kubectl delete pod -l app=nginx

pod "web-0" deleted
pod "web-1" deleted

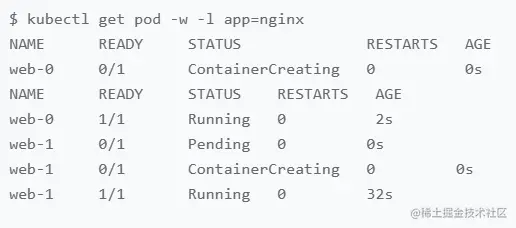

再在当前 Terminal 里 Watch 一下这两个 Pod 的状态变化，就会发现一个有趣的现象：


当我们把这两个 Pod 删除之后，K8s 会按照原先编号的顺序，创建出了两个新的 Pod。并且，K8s 依然为它们分配了与原来相同的“网络身份”：web-0.nginx 和 web-1.nginx。

通过这种严格的对应规则，StatefulSet 就保证了 Pod 网络标识的稳定性。

比如，如果 web-0 是一个需要先启动的主节点，web-1 是一个后启动的从节点，那么只要这个 StatefulSet 不被删除，你访问 web-0.nginx 时始终都会落在主节点上，访问 web-1.nginx 时，则始终都会落在从节点上，这个关系绝对不会发生任何变化。

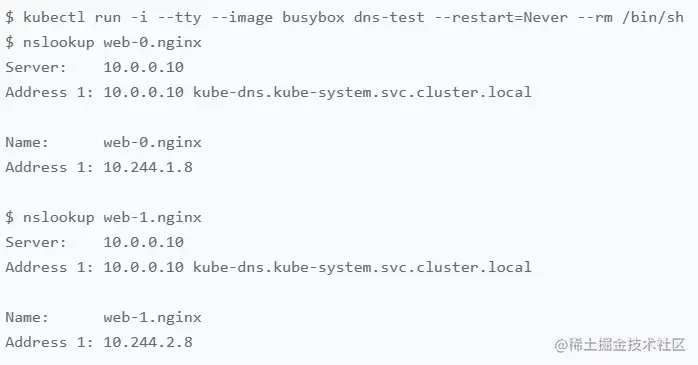

所以，如果我们再用 nslookup 命令，查看一下这个新 Pod 对应的 Headless Service 的话：


在这个 StatefulSet 中，这两个新 Pod 的“网络标识”（比如：web-0.nginx），再次解析到了正确的 IP 地址（比如：web-0 Pod 的 IP 地址 10.244.1.8）。

通过这种方法，K8s 就成功地将 Pod 的拓扑状态（比如：哪个节点先启动，哪个节点后启动），按照 Pod 的“名字 + 编号”的方式固定了下来。此外，K8s 还为每个 Pod 提供了一个固定并且唯一的访问入口，即：这个 Pod 对应的 DNS 记录。

这些状态，在 StatefulSet 的整个生命周期里都会保持不变，绝不会因为对应 Pod 的删除或者重新创建而失效。

相信你也注意到了，尽管 web-0.nginx 这条记录本身不会变，但它解析到的 Pod 的 IP 地址，并不是固定的。这意味着，对于“有状态应用”实例的访问，你必须使用 DNS 记录或者 hostname 的方式，而绝不应该直接访问这些 Pod 的 IP 地址。

总结

StatefulSet 控制器的主要作用之一，就是使用 Pod 模板创建 Pod 时，对它们进行编号，并且按照编号顺序逐一完成创建工作。而当 StatefulSet 的“控制循环”发现 Pod 的“实际状态”与“期望状态”不一致，需要新建或者删除 Pod 进行“调谐”时，它会严格按照这些 Pod 编号的顺序，逐一完成这些操作。

所以，StatefulSet 其实可以认为是对 Deployment 的改良。

与此同时，通过 Headless Service 的方式，StatefulSet 为每个 Pod 创建了一个固定并且稳定的 DNS 记录，来作为它的访问入口。

在部署“有状态应用”时，应用的每个实例拥有唯一并且稳定的“网络标识”，是一个非常重要的假设。
